Прилад для стимулювання свиней за штучного осіменіння

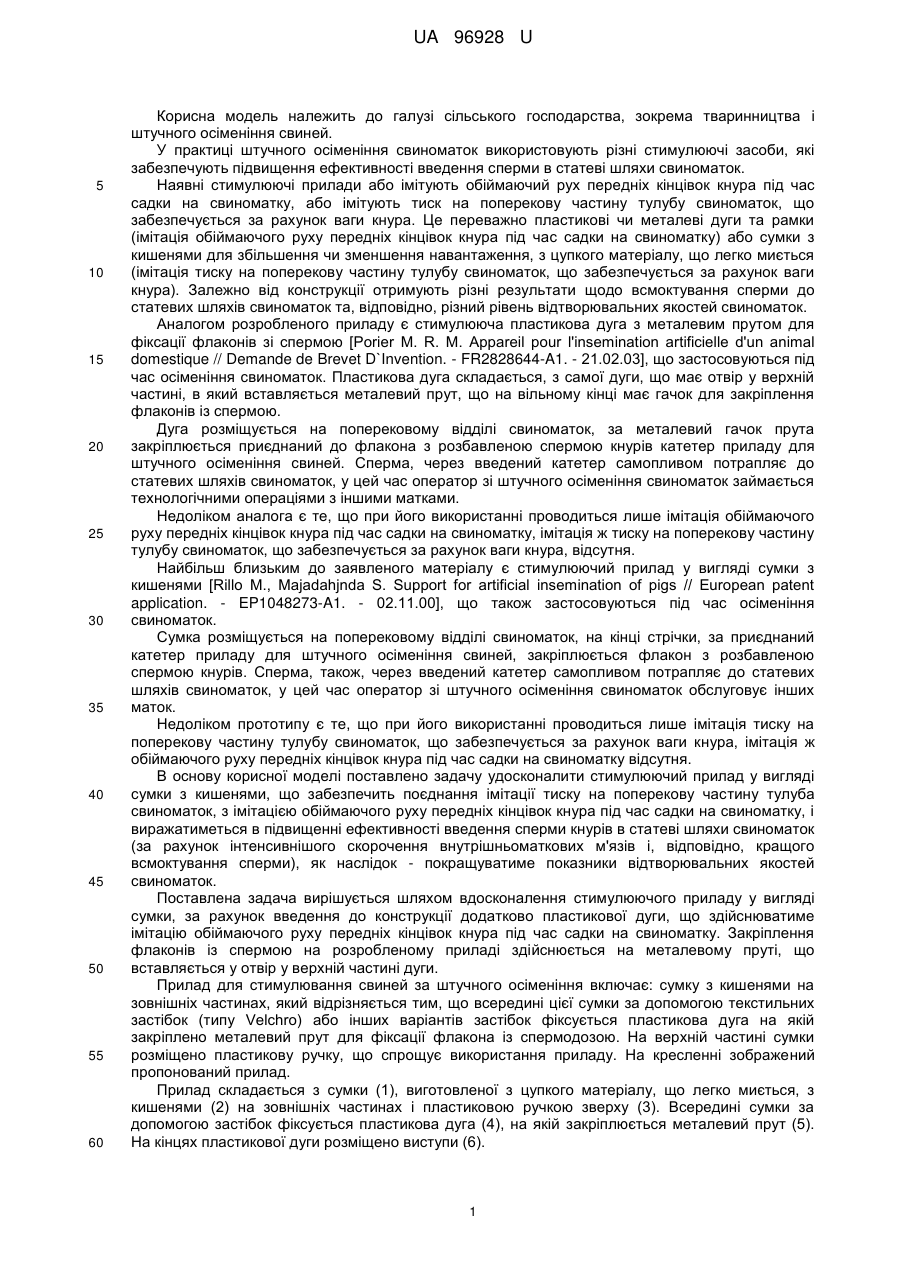

Реферат: UA 96928 U UA 96928 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, зокрема тваринництва і штучного осіменіння свиней. У практиці штучного осіменіння свиноматок використовують різні стимулюючі засоби, які забезпечують підвищення ефективності введення сперми в статеві шляхи свиноматок. Наявні стимулюючі прилади або імітують обіймаючий рух передніх кінцівок кнура під час садки на свиноматку, або імітують тиск на поперекову частину тулубу свиноматок, що забезпечується за рахунок ваги кнура. Це переважно пластикові чи металеві дуги та рамки (імітація обіймаючого руху передніх кінцівок кнура під час садки на свиноматку) або сумки з кишенями для збільшення чи зменшення навантаження, з цупкого матеріалу, що легко миється (імітація тиску на поперекову частину тулубу свиноматок, що забезпечується за рахунок ваги кнура). Залежно від конструкції отримують різні результати щодо всмоктування сперми до статевих шляхів свиноматок та, відповідно, різний рівень відтворювальних якостей свиноматок. Аналогом розробленого приладу є стимулююча пластикова дуга з металевим прутом для фіксації флаконів зі спермою [Роrіеr М. R. М. Appareil pour l'insemination artificielle d'un animal domestique // Demande de Brevet D`Invention. - FR2828644-A1. - 21.02.03], що застосовуються під час осіменіння свиноматок. Пластикова дуга складається, з самої дуги, що має отвір у верхній частині, в який вставляється металевий прут, що на вільному кінці має гачок для закріплення флаконів із спермою. Дуга розміщується на поперековому відділі свиноматок, за металевий гачок прута закріплюється приєднаний до флакона з розбавленою спермою кнурів катетер приладу для штучного осіменіння свиней. Сперма, через введений катетер самопливом потрапляє до статевих шляхів свиноматок, у цей час оператор зі штучного осіменіння свиноматок займається технологічними операціями з іншими матками. Недоліком аналога є те, що при його використанні проводиться лише імітація обіймаючого руху передніх кінцівок кнура під час садки на свиноматку, імітація ж тиску на поперекову частину тулубу свиноматок, що забезпечується за рахунок ваги кнура, відсутня. Найбільш близьким до заявленого матеріалу є стимулюючий прилад у вигляді сумки з кишенями [Rillo M., Majadahjnda S. Support for artificial insemination of pigs // European patent application. - EP1048273-A1. - 02.11.00], що також застосовуються під час осіменіння свиноматок. Сумка розміщується на поперековому відділі свиноматок, на кінці стрічки, за приєднаний катетер приладу для штучного осіменіння свиней, закріплюється флакон з розбавленою спермою кнурів. Сперма, також, через введений катетер самопливом потрапляє до статевих шляхів свиноматок, у цей час оператор зі штучного осіменіння свиноматок обслуговує інших маток. Недоліком прототипу є те, що при його використанні проводиться лише імітація тиску на поперекову частину тулубу свиноматок, що забезпечується за рахунок ваги кнура, імітація ж обіймаючого руху передніх кінцівок кнура під час садки на свиноматку відсутня. В основу корисної моделі поставлено задачу удосконалити стимулюючий прилад у вигляді сумки з кишенями, що забезпечить поєднання імітації тиску на поперекову частину тулуба свиноматок, з імітацією обіймаючого руху передніх кінцівок кнура під час садки на свиноматку, і виражатиметься в підвищенні ефективності введення сперми кнурів в статеві шляхи свиноматок (за рахунок інтенсивнішого скорочення внутрішньоматкових м'язів і, відповідно, кращого всмоктування сперми), як наслідок - покращуватиме показники відтворювальних якостей свиноматок. Поставлена задача вирішується шляхом вдосконалення стимулюючого приладу у вигляді сумки, за рахунок введення до конструкції додатково пластикової дуги, що здійснюватиме імітацію обіймаючого руху передніх кінцівок кнура під час садки на свиноматку. Закріплення флаконів із спермою на розробленому приладі здійснюється на металевому пруті, що вставляється у отвір у верхній частині дуги. Прилад для стимулювання свиней за штучного осіменіння включає: сумку з кишенями на зовнішніх частинах, який відрізняється тим, що всередині цієї сумки за допомогою текстильних застібок (типу Velchro) або інших варіантів застібок фіксується пластикова дуга на якій закріплено металевий прут для фіксації флакона із спермодозою. На верхній частині сумки розміщено пластикову ручку, що спрощує використання приладу. На кресленні зображений пропонований прилад. Прилад складається з сумки (1), виготовленої з цупкого матеріалу, що легко миється, з кишенями (2) на зовнішніх частинах і пластиковою ручкою зверху (3). Всередині сумки за допомогою застібок фіксується пластикова дуга (4), на якій закріплюється металевий прут (5). На кінцях пластикової дуги розміщено виступи (6). 1 UA 96928 U 5 10 15 20 Прилад утримують у чистому вигляді, перед роботою усі частини очищують теплим розчином фурациліну. Процес штучного осіменіння з використанням запропонованого приладу відбувається наступним чином: свиноматку в охоті розміщують у індивідуальному станку. Після туалету зовнішніх статевих органів свиноматки, прилад розміщують на поперековій частині свиноматок таким чином, щоб металевий прут для фіксації флакона був спрямований гачком у бік піхви. Звичайний катетер для осіменіння свиноматок (або катетер для внутрішньоматкового осіменіння) обережно вводять у піхву, під'єднують до його зовнішнього краю флакон зі спермою і закріплюють його за частину катетера перед з'єднанням з флаконом на гачку металевого прута. На час, поки сперма з флакона надходить до статевих органів свиноматки, оператор переходить до обслуговування інших маток. Після того, як вся сперма з флакона потрапить до статевих шляхів свиноматки (в середньому не менше 3-5 хвилин), катетер від'єднують від флакона та обережно виймають із статевих шляхів свиноматки. Прилад знімають з поперекової частини свиноматки та переносять до іншого станка для осіменіння наступної свиноматки. При використанні декількох приладів оператор може одночасно проводити осіменіння більше двох свиноматок. Запропонований прилад використовується в господарствах Харківської області, зокрема в ФГ "Шубське" Богодухівського району. Порівняно з традиційним осіменінням оператор може обслуговувати одночасно 3-5 свиноматок або виконувати інші функції. Прилад легко розміщується на поперековому відділі і не потребує додаткового закріплення, фіксування та розфіксування й ін. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Прилад для стимулювання свиней за штучного осіменіння, що містить сумку з кишенями на зовнішніх частинах, який відрізняється тим, що всередині сумки за допомогою текстильних застібок фіксується пластикова дуга, на якій закріплюється металевий прут для фіксації флакона із спермодозою, а на верхній частині сумки розміщено пластикову ручку, що спрощує використання приладу. 2 UA 96928 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
