Електромагнітний насос-дозатор

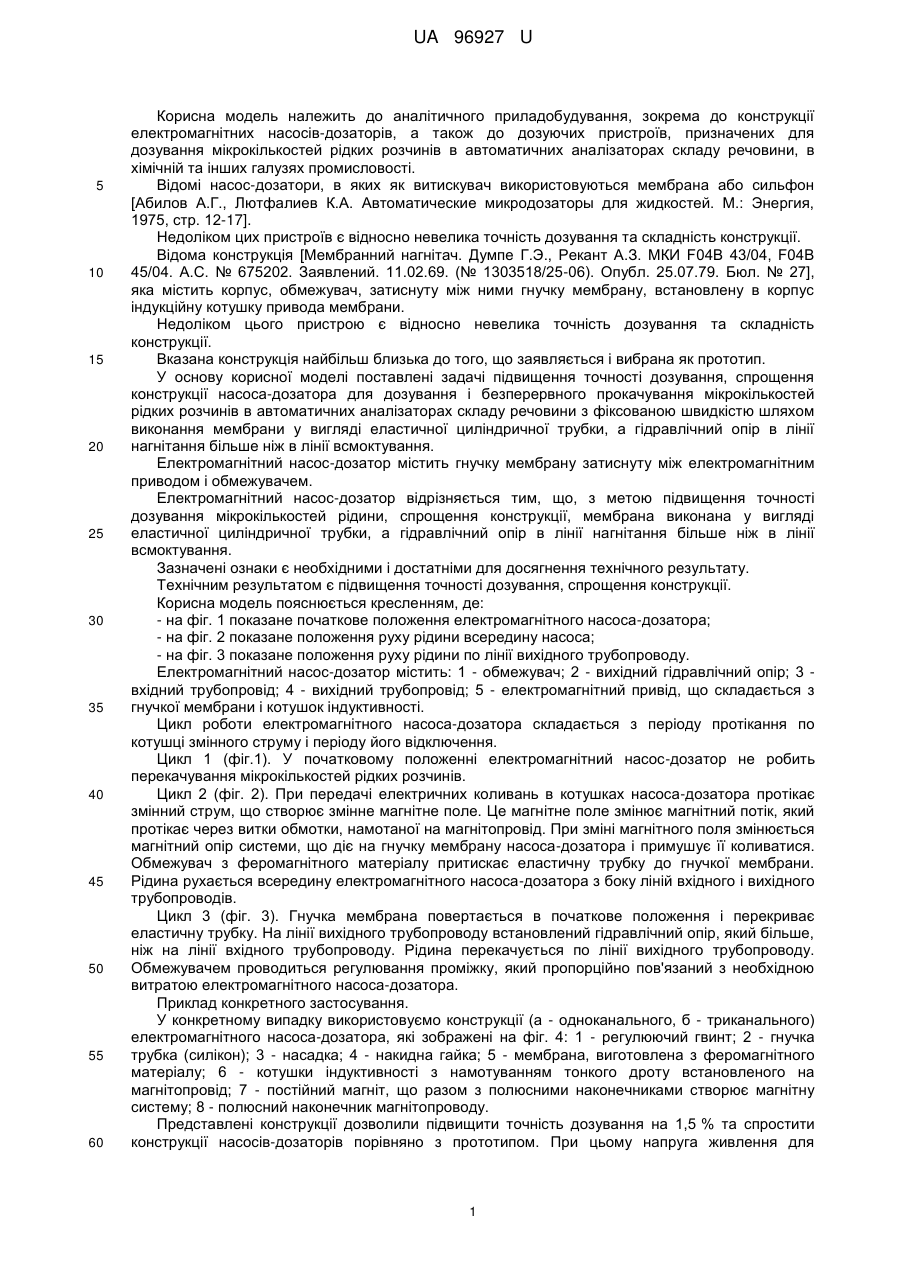

Реферат: UA 96927 U UA 96927 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до аналітичного приладобудування, зокрема до конструкції електромагнітних насосів-дозаторів, а також до дозуючих пристроїв, призначених для дозування мікрокількостей рідких розчинів в автоматичних аналізаторах складу речовини, в хімічній та інших галузях промисловості. Відомі насос-дозатори, в яких як витискувач використовуються мембрана або сильфон [Абилов А.Г., Лютфалиев К.А. Автоматические микродозаторы для жидкостей. М.: Энергия, 1975, стр. 12-17]. Недоліком цих пристроїв є відносно невелика точність дозування та складність конструкції. Відома конструкція [Мембранний нагнітач. Думпе Г.Э., Рекант А.З. МКИ F04B 43/04, F04B 45/04. А.С. № 675202. Заявлений. 11.02.69. (№ 1303518/25-06). Опубл. 25.07.79. Бюл. № 27], яка містить корпус, обмежувач, затиснуту між ними гнучку мембрану, встановлену в корпус індукційну котушку привода мембрани. Недоліком цього пристрою є відносно невелика точність дозування та складність конструкції. Вказана конструкція найбільш близька до того, що заявляється і вибрана як прототип. У основу корисної моделі поставлені задачі підвищення точності дозування, спрощення конструкції насоса-дозатора для дозування і безперервного прокачування мікрокількостей рідких розчинів в автоматичних аналізаторах складу речовини з фіксованою швидкістю шляхом виконання мембрани у вигляді еластичної циліндричної трубки, а гідравлічний опір в лінії нагнітання більше ніж в лінії всмоктування. Електромагнітний насос-дозатор містить гнучку мембрану затиснуту між електромагнітним приводом і обмежувачем. Електромагнітний насос-дозатор відрізняється тим, що, з метою підвищення точності дозування мікрокількостей рідини, спрощення конструкції, мембрана виконана у вигляді еластичної циліндричної трубки, а гідравлічний опір в лінії нагнітання більше ніж в лінії всмоктування. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення точності дозування, спрощення конструкції. Корисна модель пояснюється кресленням, де: - на фіг. 1 показане початкове положення електромагнітного насоса-дозатора; - на фіг. 2 показане положення руху рідини всередину насоса; - на фіг. 3 показане положення руху рідини по лінії вихідного трубопроводу. Електромагнітний насос-дозатор містить: 1 - обмежувач; 2 - вихідний гідравлічний опір; 3 вхідний трубопровід; 4 - вихідний трубопровід; 5 - електромагнітний привід, що складається з гнучкої мембрани і котушок індуктивності. Цикл роботи електромагнітного насоса-дозатора складається з періоду протікання по котушці змінного струму і періоду його відключення. Цикл 1 (фіг.1). У початковому положенні електромагнітний насос-дозатор не робить перекачування мікрокількостей рідких розчинів. Цикл 2 (фіг. 2). При передачі електричних коливань в котушках насоса-дозатора протікає змінний струм, що створює змінне магнітне поле. Це магнітне поле змінює магнітний потік, який протікає через витки обмотки, намотаної на магнітопровід. При зміні магнітного поля змінюється магнітний опір системи, що діє на гнучку мембрану насоса-дозатора і примушує її коливатися. Обмежувач з феромагнітного матеріалу притискає еластичну трубку до гнучкої мембрани. Рідина рухається всередину електромагнітного насоса-дозатора з боку ліній вхідного і вихідного трубопроводів. Цикл 3 (фіг. 3). Гнучка мембрана повертається в початкове положення і перекриває еластичну трубку. На лінії вихідного трубопроводу встановлений гідравлічний опір, який більше, ніж на лінії вхідного трубопроводу. Рідина перекачується по лінії вихідного трубопроводу. Обмежувачем проводиться регулювання проміжку, який пропорційно пов'язаний з необхідною витратою електромагнітного насоса-дозатора. Приклад конкретного застосування. У конкретному випадку використовуємо конструкції (а - одноканального, б - триканального) електромагнітного насоса-дозатора, які зображені на фіг. 4: 1 - регулюючий гвинт; 2 - гнучка трубка (силікон); 3 - насадка; 4 - накидна гайка; 5 - мембрана, виготовлена з феромагнітного матеріалу; 6 - котушки індуктивності з намотуванням тонкого дроту встановленого на магнітопровід; 7 - постійний магніт, що разом з полюсними наконечниками створює магнітну систему; 8 - полюсний наконечник магнітопроводу. Представлені конструкції дозволили підвищити точність дозування на 1,5 % та спростити конструкції насосів-дозаторів порівняно з прототипом. При цьому напруга живлення для 1 UA 96927 U запропонованого електромагнітного насоса-дозатора складає U=5 В, витрати насоса 0,1 - 10 мкл/с. Для прототипу напруга живлення U=220 В, витрати 10 - 500 мл/год. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Електромагнітний насос-дозатор, що містить гнучку мембрану затиснуту між електромагнітним приводом і обмежувачем, який відрізняється тим, що з метою підвищення точності дозування мікрокількостей рідини, спрощення конструкції, мембрана виконана у вигляді еластичної циліндричної трубки, а гідравлічний опір в лінії нагнітання більше ніж в лінії всмоктування. 2 UA 96927 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
