Футерівка барабанного млина

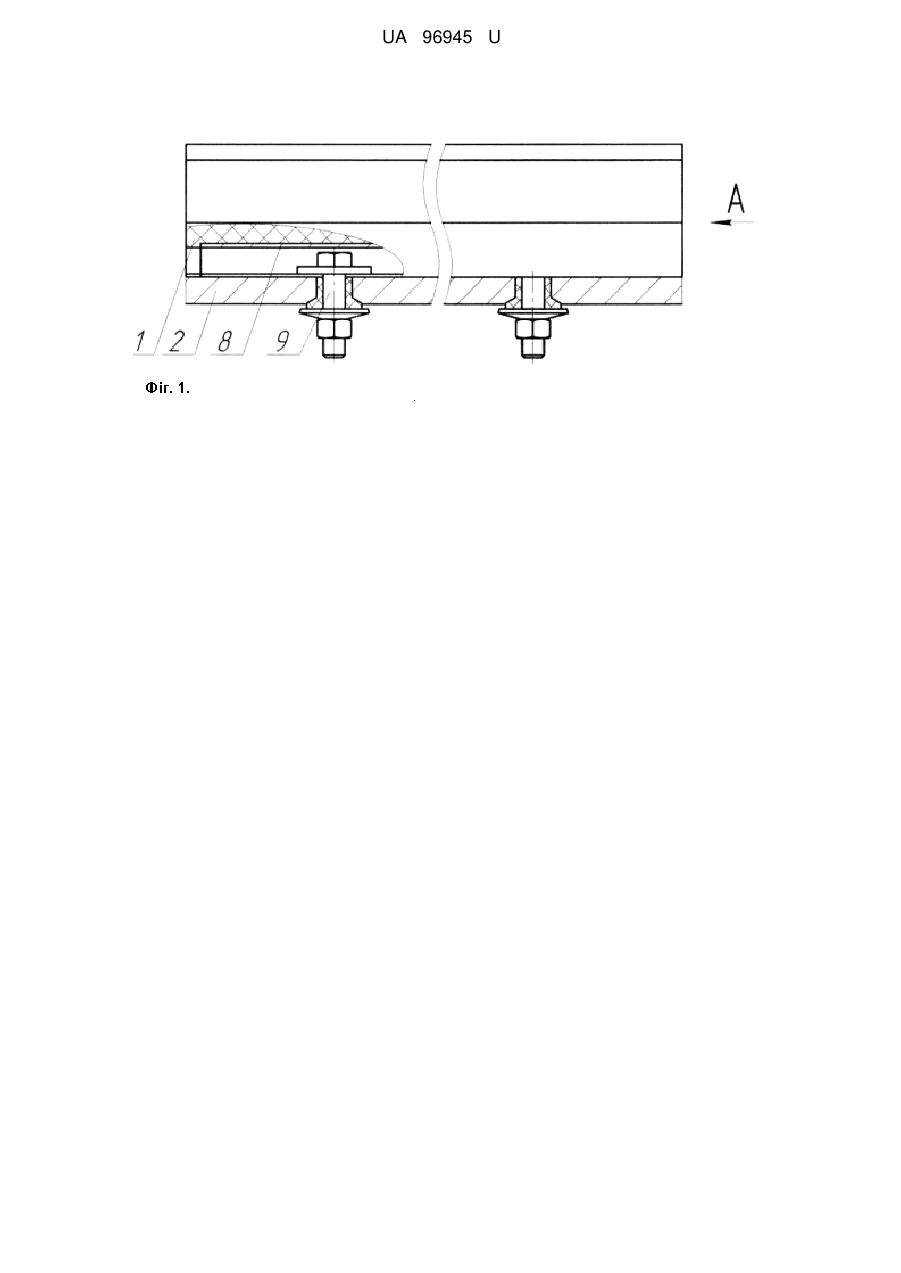

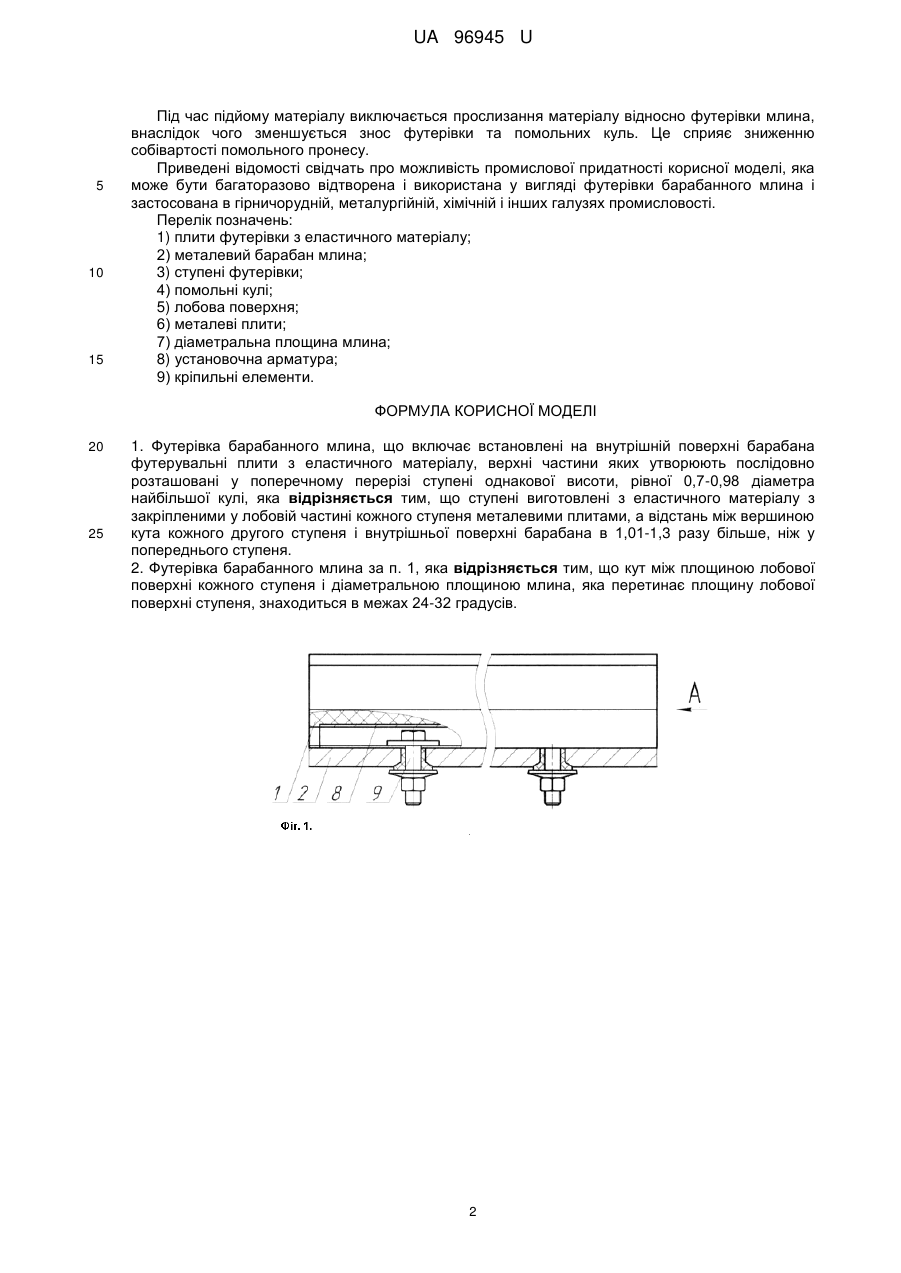

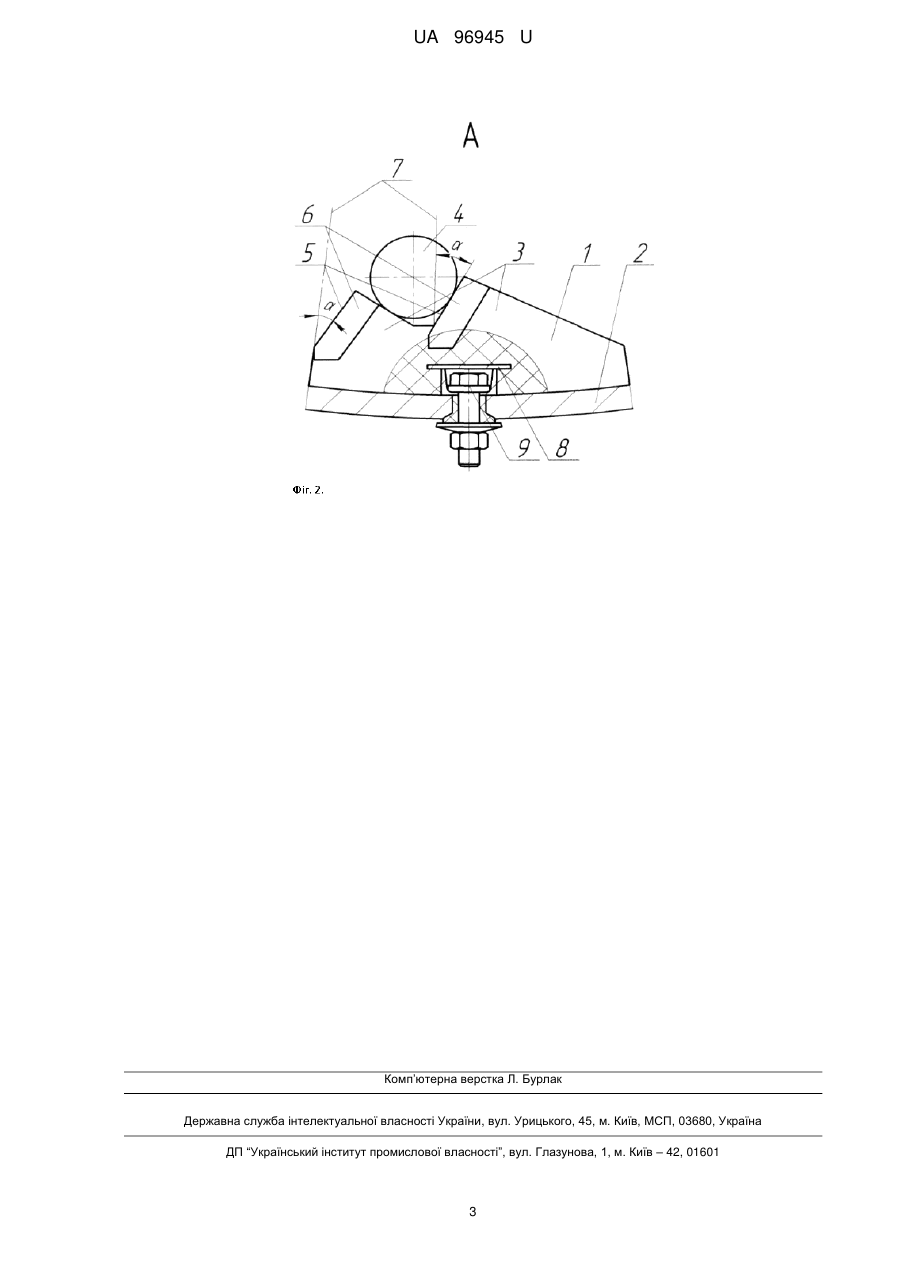

Реферат: Футерівка барабанного млина, що включає встановлені на внутрішній поверхні барабана футерівочні плити з еластичного матеріалу, верхні частини яких утворюють послідовно розташовані у поперечному перерізі ступені однакової висоти рівної 0,7-0,98 діаметру найбільшої кулі, причому ступені виготовлені з еластичного матеріалу з закріпленими у лобовій частині кожної ступені металевими плитами, а відстань між вершиною кута кожної другої ступені і внутрішньої поверхні барабана в 1,01 - 1,3 рази більше ніж у попередньої ступені. UA 96945 U (12) UA 96945 U UA 96945 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до елементів конструкції кульових млинів або млинів самоподрібнення і може використовуватись в гірничозбагачувальній, металургійній, будівельній, хімічній і інших галузях промисловості. В існуючому в теперішній час рівні техніки є відомим аналог - футерівка млина за книгою: Маляров В.П. Основы интенсификации процессов рудоподготовки. Ростов-на-Дону. "Ростиздат". - 2004. - cтop. 131, мал. 5.1. Ця футерівка містить плити, які у поперечному перерізі мають вигляд ступенів, що встановлені па внутрішній поверхні барабана, і мають кріпильні елементи, за допомогою яких плити прикріплені до барабана з притиском плит. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Недоліком аналога є те, що плити повністю виготовлені з металу, геометрія лобової поверхні ступені не забезпечує доцільну траєкторію переміщення помольних тіл, при якій відбувається ефективний розмел матеріалу. Прототипом корисної моделі є футерівка млина за патентом України на корисну модель № 68812, В02С 17/22, від 10.04.2012 р. Ця футерівка містить плити з еластичного матеріалу, що встановлені на внутрішній поверхні барабана, у вигляді трапеції, передня і задня грані якої утворюють хвильову поверхню, а у верхню поверхню завулканізовані металеві шипи під гострим кутом до осі барабана. Крім того плити мають захоплювальні елементи, за допомогою яких вони прикріплені до барабана. Ці ознаки прототипу є загальними з суттєвими ознаками корисної моделі. Недолік прототипу також полягає у тому, що робочі поверхні плит не забезпечують доцільну траєкторію переміщення помольних тіл, при якій відбувається ефективний розмел матеріалу, а наявність гострого кута між металевими шипами до осі барабана приводить до їх підвищеного зносу, тим самим зменшує термін експлуатації. В основу корисної моделі поставлено задачу підвищити ефективність розмелу матеріалу в млині за рахунок забезпечення більш доцільної траєкторії переміщення помольних тіл і збільшити термін експлуатації футерівки. Поставлена задача вирішується тим, що футерівка млина, яка містить плити з еластичного матеріалу, верхні частини яких утворюють послідовно розташовані у поперечному перерізі ступені однакової висоти, рівної 0,7-0,98 діаметра найбільшої кулі, при цьому ступені виготовлені з еластичного матеріалу з закріпленими у лобовій частині кожного ступеня металевими плитами, а відстань між вершиною кута кожного другого ступеня і внутрішньої поверхні барабана в 1,01-1,3 разу більше, ніж у попереднього ступеня. Водночас кут між площиною лобової поверхні кожного ступеня і діаметральною площиною млина, яка перетинає площину лобової поверхні ступеня, знаходиться в межах 24-32 градусів. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. На відміну від прототипу, робоча поверхня футерівки утворюється ступенями, лобова поверхня яких знаходиться під кутом, який забезпечує максимальне зчеплення з помольними кулями та подрібнювальним матеріалом. Завулканізовані в лобовій поверхні металеві плити сприяють мінімальному зносу і підвищують термін експлуатації футерівки. Це сприяє більш інтенсивному перемішуванню матеріалу у барабані млина та меншому його відносному зсуву, що підвищує ефективність загального розмелу матеріалу та зменшує собівартість процесу. Надалі вдосконалена футерівка барабанного млина пояснюється прикладом її здійснення з посиланням на креслення, що додаються. На фіг. 1 зображена ділянка футерівки млина, яка складається з плит, верхні частини яких утворюють послідовно розташовані у поперечному перерізі ступеня. На фіг. 2 зображена у поперечному перерізі ділянка футерівки млина барабана млина. Футерівка млина містить плити 1 з еластичного матеріалу, наприклад з гуми, що встановлені на внутрішній поверхні барабана 2, і утворюють послідовно розташовані у поперечному перерізі ступеня 3 однакової висоти, рівної 0,7 0,98 діаметра найбільшої кулі 4, в лобовій поверхні 5 яких завулканізовані металеві плити 6, причому кут α між площиною лобової поверхні кожного ступеня 5 і діаметральною площиною млина 7, яка перетинає площину лобової поверхні ступеня, знаходиться в межах 24-32 градусів. В нижній частини плити 1 мають установочну арматуру 8 і сполучені за допомогою кріпильних елементів 9 з барабаном млина 2. Кріпильні елементи 9, крім зображених на кресленні, можуть бути виконані інших відомих конструкцій. В процесі роботи млина матеріал та помольні кулі, які знаходяться в обертовому барабані 2, захоплюється лобовими поверхнями ступенів 3, підіймається на деякий кут і спадає вниз на шар матеріалу, що розташований знизу на плитах 1, це забезпечує його подрібнення. 1 UA 96945 U 5 10 15 Під час підйому матеріалу виключається прослизання матеріалу відносно футерівки млина, внаслідок чого зменшується знос футерівки та помольних куль. Це сприяє зниженню собівартості помольного пронесу. Приведені відомості свідчать про можливість промислової придатності корисної моделі, яка може бути багаторазово відтворена і використана у вигляді футерівки барабанного млина і застосована в гірничорудній, металургійній, хімічній і інших галузях промисловості. Перелік позначень: 1) плити футерівки з еластичного матеріалу; 2) металевий барабан млина; 3) ступені футерівки; 4) помольні кулі; 5) лобова поверхня; 6) металеві плити; 7) діаметральна площина млина; 8) установочна арматура; 9) кріпильні елементи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Футерівка барабанного млина, що включає встановлені на внутрішній поверхні барабана футерувальні плити з еластичного матеріалу, верхні частини яких утворюють послідовно розташовані у поперечному перерізі ступені однакової висоти, рівної 0,7-0,98 діаметра найбільшої кулі, яка відрізняється тим, що ступені виготовлені з еластичного матеріалу з закріпленими у лобовій частині кожного ступеня металевими плитами, а відстань між вершиною кута кожного другого ступеня і внутрішньої поверхні барабана в 1,01-1,3 разу більше, ніж у попереднього ступеня. 2. Футерівка барабанного млина за п. 1, яка відрізняється тим, що кут між площиною лобової поверхні кожного ступеня і діаметральною площиною млина, яка перетинає площину лобової поверхні ступеня, знаходиться в межах 24-32 градусів. 2 UA 96945 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
