Футерівка барабанного млина

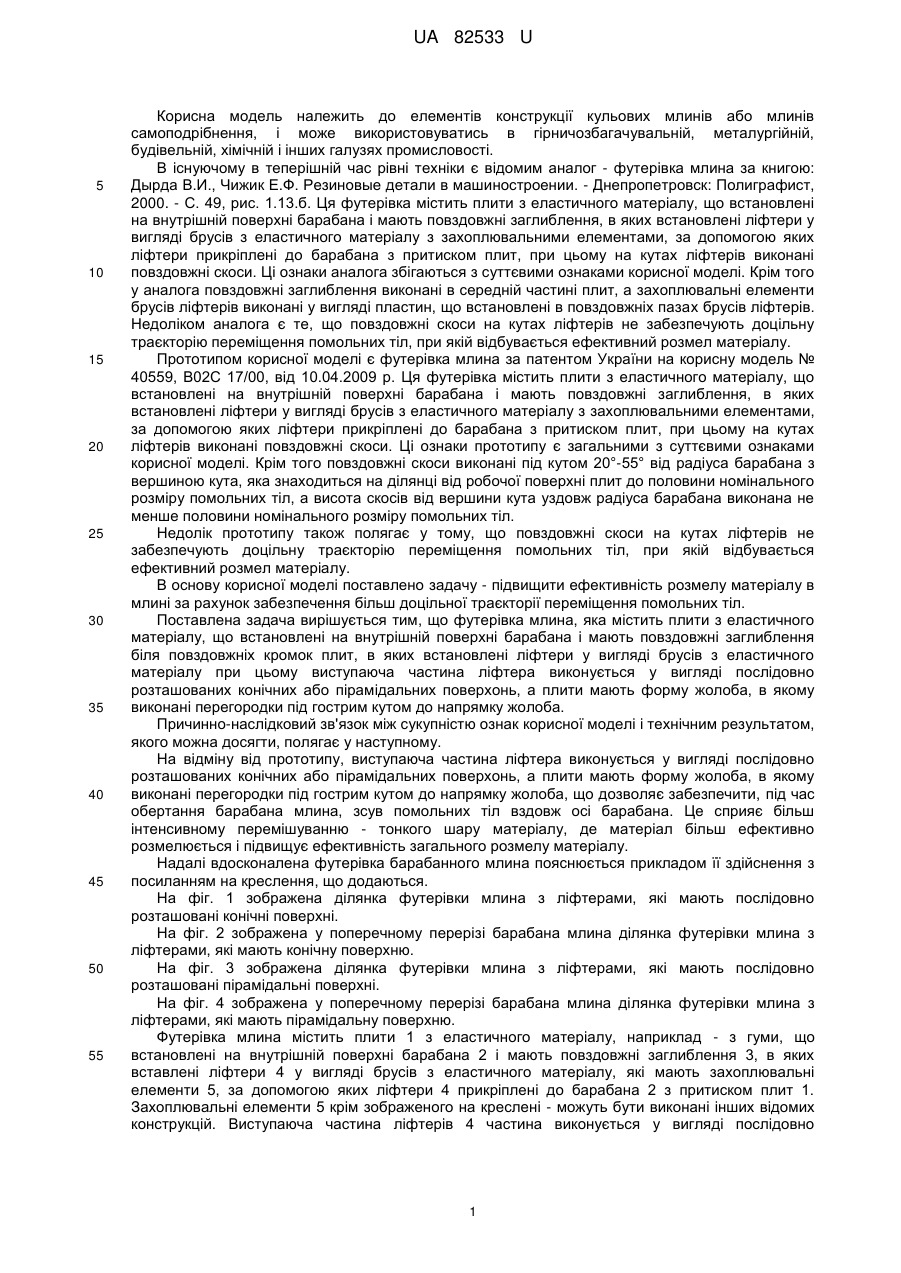

Реферат: Футерівка барабанного млина, яка містить плити з еластичного матеріалу, що встановлені на внутрішній поверхні барабана і мають повздовжні заглиблення біля повздовжніх кромок плит, в яких встановлені ліфтери у вигляді брусів з еластичного матеріалу, причому виступаюча частина ліфтера виконується у вигляді послідовно розташованих конічних або пірамідальних поверхонь. UA 82533 U (12) UA 82533 U UA 82533 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до елементів конструкції кульових млинів або млинів самоподрібнення, і може використовуватись в гірничозбагачувальній, металургійній, будівельній, хімічній і інших галузях промисловості. В існуючому в теперішній час рівні техніки є відомим аналог - футерівка млина за книгою: Дырда В.И., Чижик Е.Ф. Резиновые детали в машиностроении. - Днепропетровск: Полиграфист, 2000. - С. 49, рис. 1.13.б. Ця футерівка містить плити з еластичного матеріалу, що встановлені на внутрішній поверхні барабана і мають повздовжні заглиблення, в яких встановлені ліфтери у вигляді брусів з еластичного матеріалу з захоплювальними елементами, за допомогою яких ліфтери прикріплені до барабана з притиском плит, при цьому на кутах ліфтерів виконані повздовжні скоси. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того у аналога повздовжні заглиблення виконані в середній частині плит, а захоплювальні елементи брусів ліфтерів виконані у вигляді пластин, що встановлені в повздовжніх пазах брусів ліфтерів. Недоліком аналога є те, що повздовжні скоси на кутах ліфтерів не забезпечують доцільну траєкторію переміщення помольних тіл, при якій відбувається ефективний розмел матеріалу. Прототипом корисної моделі є футерівка млина за патентом України на корисну модель № 40559, В02С 17/00, від 10.04.2009 р. Ця футерівка містить плити з еластичного матеріалу, що встановлені на внутрішній поверхні барабана і мають повздовжні заглиблення, в яких встановлені ліфтери у вигляді брусів з еластичного матеріалу з захоплювальними елементами, за допомогою яких ліфтери прикріплені до барабана з притиском плит, при цьому на кутах ліфтерів виконані повздовжні скоси. Ці ознаки прототипу є загальними з суттєвими ознаками корисної моделі. Крім того повздовжні скоси виконані під кутом 20°-55° від радіуса барабана з вершиною кута, яка знаходиться на ділянці від робочої поверхні плит до половини номінального розміру помольних тіл, а висота скосів від вершини кута уздовж радіуса барабана виконана не менше половини номінального розміру помольних тіл. Недолік прототипу також полягає у тому, що повздовжні скоси на кутах ліфтерів не забезпечують доцільну траєкторію переміщення помольних тіл, при якій відбувається ефективний розмел матеріалу. В основу корисної моделі поставлено задачу - підвищити ефективність розмелу матеріалу в млині за рахунок забезпечення більш доцільної траєкторії переміщення помольних тіл. Поставлена задача вирішується тим, що футерівка млина, яка містить плити з еластичного матеріалу, що встановлені на внутрішній поверхні барабана і мають повздовжні заглиблення біля повздовжніх кромок плит, в яких встановлені ліфтери у вигляді брусів з еластичного матеріалу при цьому виступаюча частина ліфтера виконується у вигляді послідовно розташованих конічних або пірамідальних поверхонь, а плити мають форму жолоба, в якому виконані перегородки під гострим кутом до напрямку жолоба. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. На відміну від прототипу, виступаюча частина ліфтера виконується у вигляді послідовно розташованих конічних або пірамідальних поверхонь, а плити мають форму жолоба, в якому виконані перегородки під гострим кутом до напрямку жолоба, що дозволяє забезпечити, під час обертання барабана млина, зсув помольних тіл вздовж осі барабана. Це сприяє більш інтенсивному перемішуванню - тонкого шару матеріалу, де матеріал більш ефективно розмелюється і підвищує ефективність загального розмелу матеріалу. Надалі вдосконалена футерівка барабанного млина пояснюється прикладом її здійснення з посиланням на креслення, що додаються. На фіг. 1 зображена ділянка футерівки млина з ліфтерами, які мають послідовно розташовані конічні поверхні. На фіг. 2 зображена у поперечному перерізі барабана млина ділянка футерівки млина з ліфтерами, які мають конічну поверхню. На фіг. 3 зображена ділянка футерівки млина з ліфтерами, які мають послідовно розташовані пірамідальні поверхні. На фіг. 4 зображена у поперечному перерізі барабана млина ділянка футерівки млина з ліфтерами, які мають пірамідальну поверхню. Футерівка млина містить плити 1 з еластичного матеріалу, наприклад - з гуми, що встановлені на внутрішній поверхні барабана 2 і мають повздовжні заглиблення 3, в яких вставлені ліфтери 4 у вигляді брусів з еластичного матеріалу, які мають захоплювальні елементи 5, за допомогою яких ліфтери 4 прикріплені до барабана 2 з притиском плит 1. Захоплювальні елементи 5 крім зображеного на креслені - можуть бути виконані інших відомих конструкцій. Виступаюча частина ліфтерів 4 частина виконується у вигляді послідовно 1 UA 82533 U 5 10 15 20 25 розташованих конічних 6 або пірамідальних 7 поверхонь. Водночас плити 1 мають форму жолоба 8, в якому виконані перегородки 9 під гострим кутом α до напрямку жолоба 8. Помольними тілами в кульових млинах є металеві кулі, а в млинах самоподрібнення - рудна галя. В процесі роботи млина матеріал, який знаходиться в обертовому барабані 2, захоплюється брусами ліфтерів 4 разом з кулями або без них - в залежності від технології подрібнювання підіймається на деякий кут і спадає вниз на шар матеріалу, розташованого знизу на плитах 1, це забезпечує його подрібнення. Під час підйому матеріалу відбувається незначне прослизання матеріалу відносно футерівки млина. При цьому конічна або пірамідальна поверхня ліфтера забезпечує зсув матеріалу вздовж осі барабана млина. Водночас перегородки 9, які розташовані у жолобі 8 плити 1 під гострим кутом α до напрямку жолоба 8 також приводять до зсуву матеріалу вздовж осі барабана млина. Все це сприяє його більш інтенсивному перемішуванню матеріалу у млині, тим самим підвищує ефективність помелу. Наведені відомості свідчать про можливість промислової придатності корисної моделі, яка може бути багаторазово відтворена і використана у вигляді футерівки барабанного млина та застосована в гірничорудній, металургійній, хімічній та інших галузях промисловості. Перелік позначень: 1 - плити футерівки з еластичного матеріалу; 2 - металевий барабан млина; 3 - повздовжні заглиблення у плитах; 4 - ліфтери у вигляді брусів з еластичного матеріалу; 5 - захоплювальні елементи; 6 - послідовно розташовані конічні поверхні ліфтерів; 7 - послідовно розташовані пірамідальні поверхні ліфтерів; 8 - жолоби плит; 9 - перегородки у жолобах плит. 10 - α - кут між напрямком жолоба та перегородкою. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 1. Футерівка барабанного млина, яка містить плити з еластичного матеріалу, що встановлені на внутрішній поверхні барабана і мають повздовжні заглиблення біля повздовжніх кромок плит, в яких встановлені ліфтери у вигляді брусів з еластичного матеріалу, яка відрізняється тим, що виступаюча частина ліфтера виконується у вигляді послідовно розташованих конічних або пірамідальних поверхонь. 2. Футерівка барабанного млина за п. 1, яка відрізняється тим, що плити мають форму жолоба, в якому виконані перегородки під гострим кутом до напрямку жолоба. 2 UA 82533 U 3 UA 82533 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
