Пристрій для подрібнення полімерних матеріалів

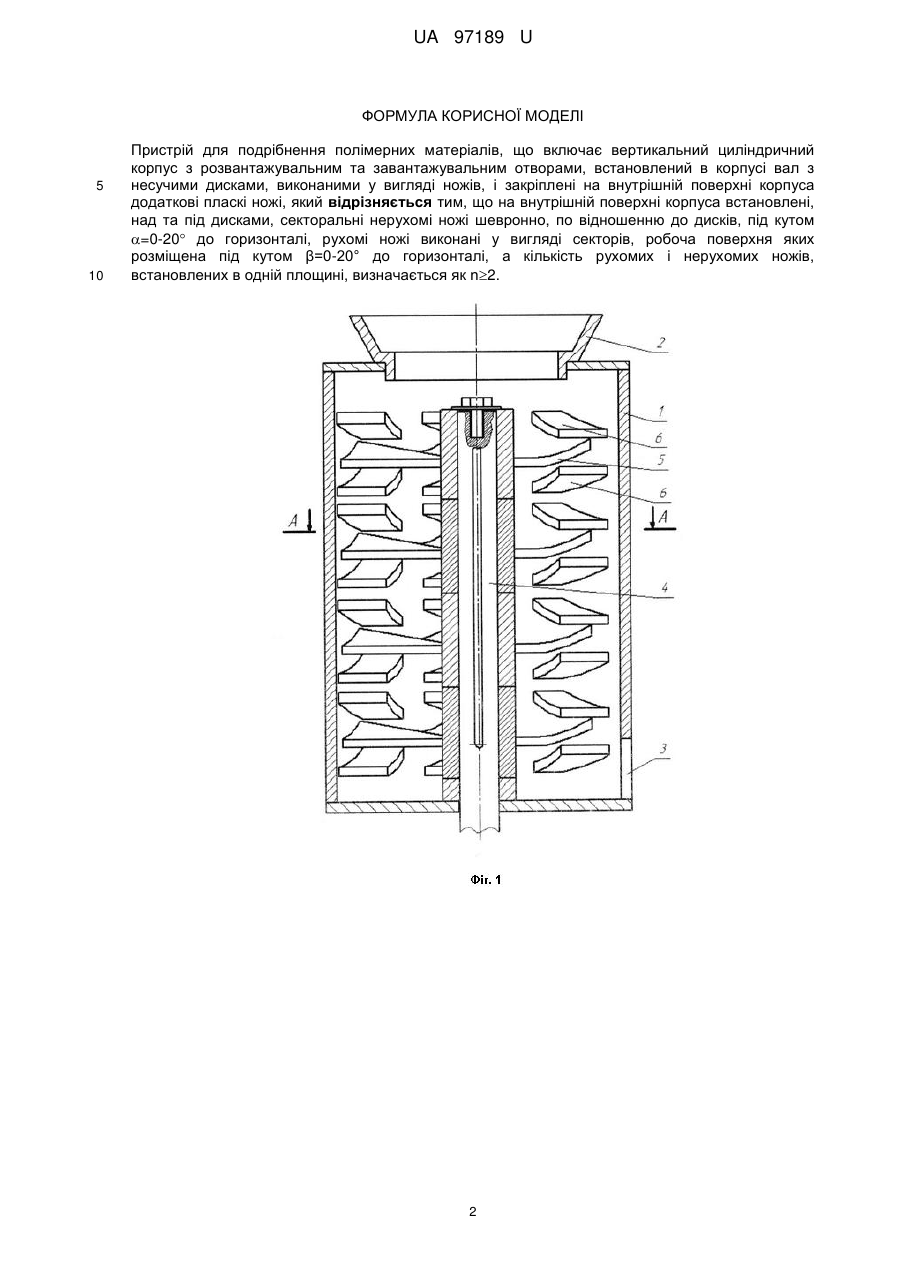

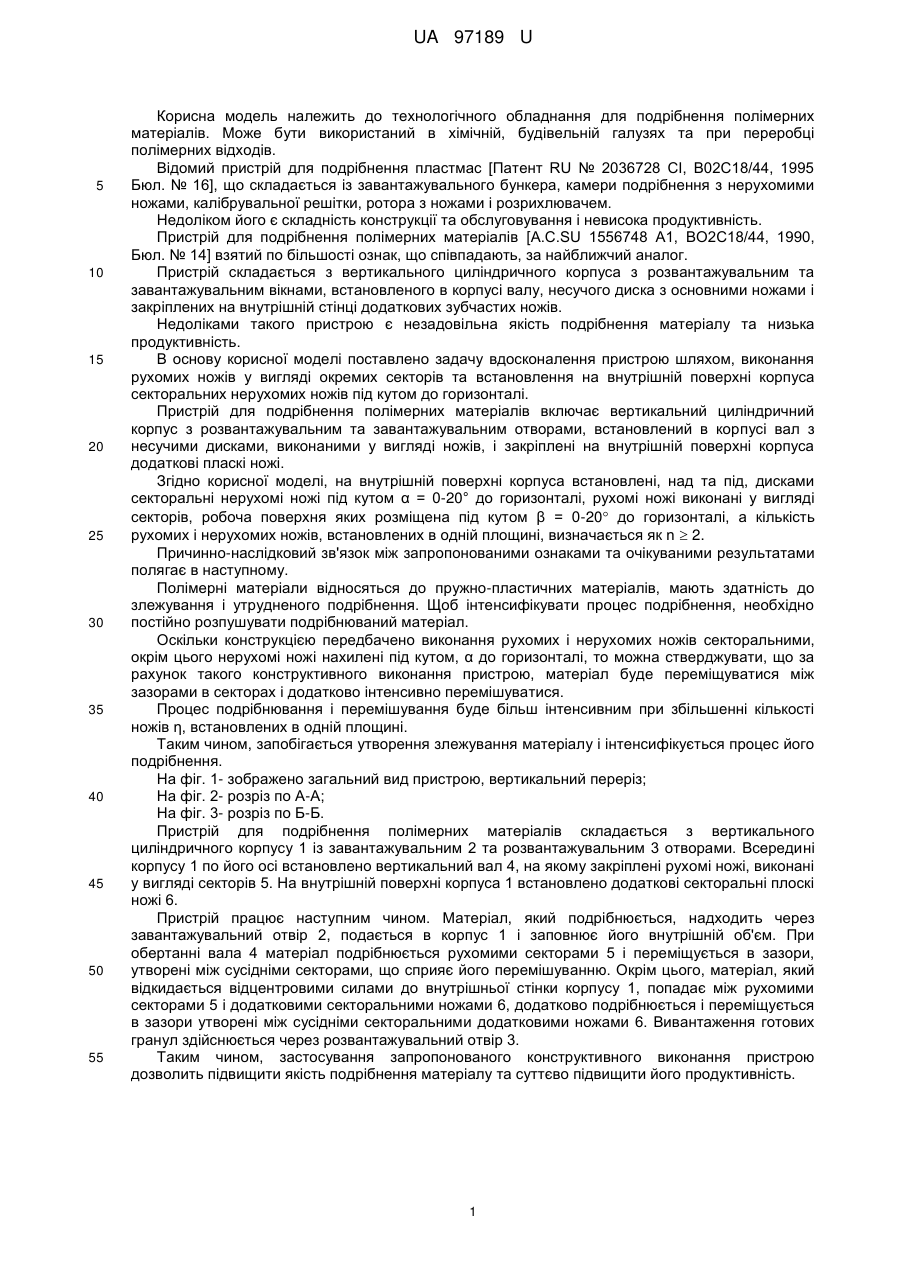

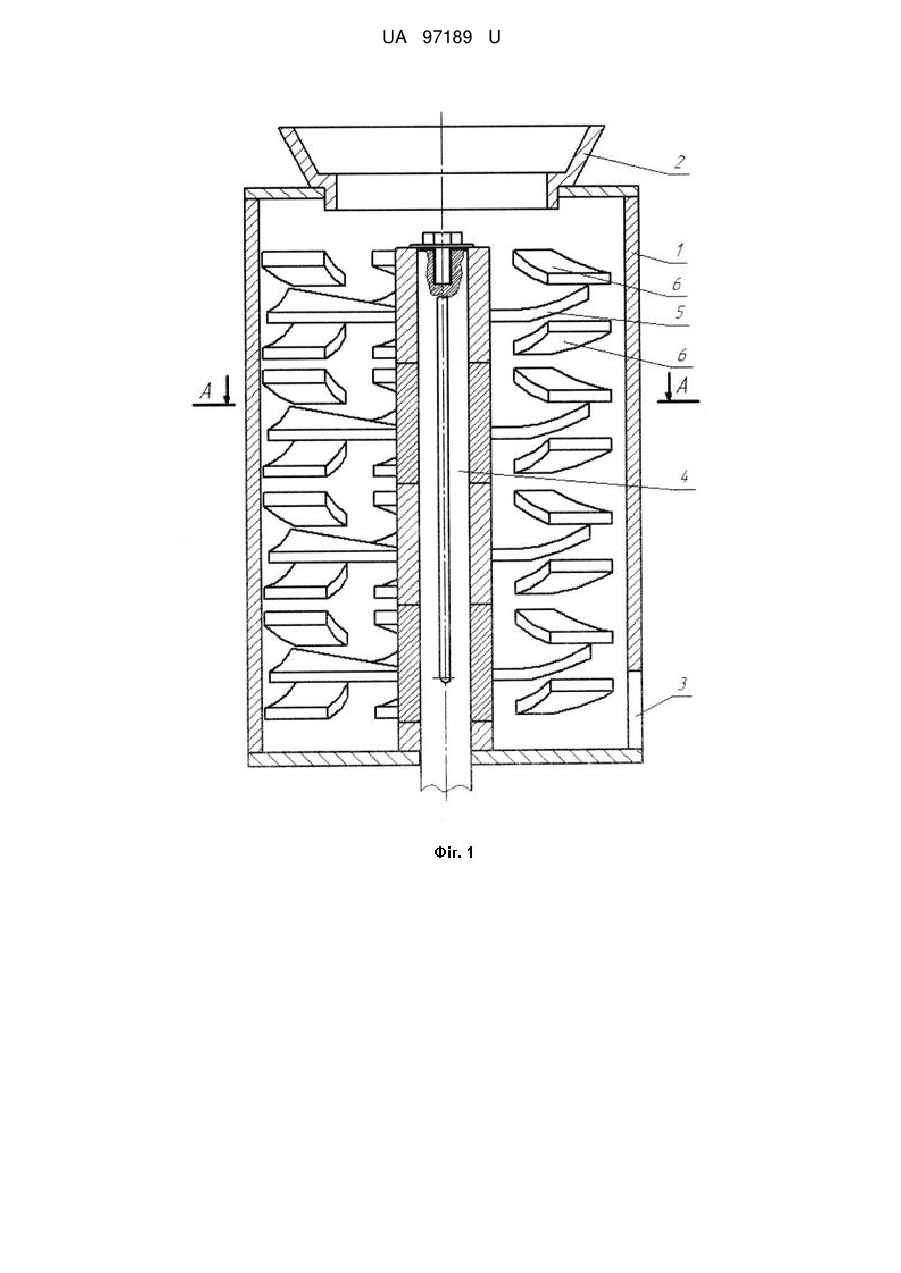

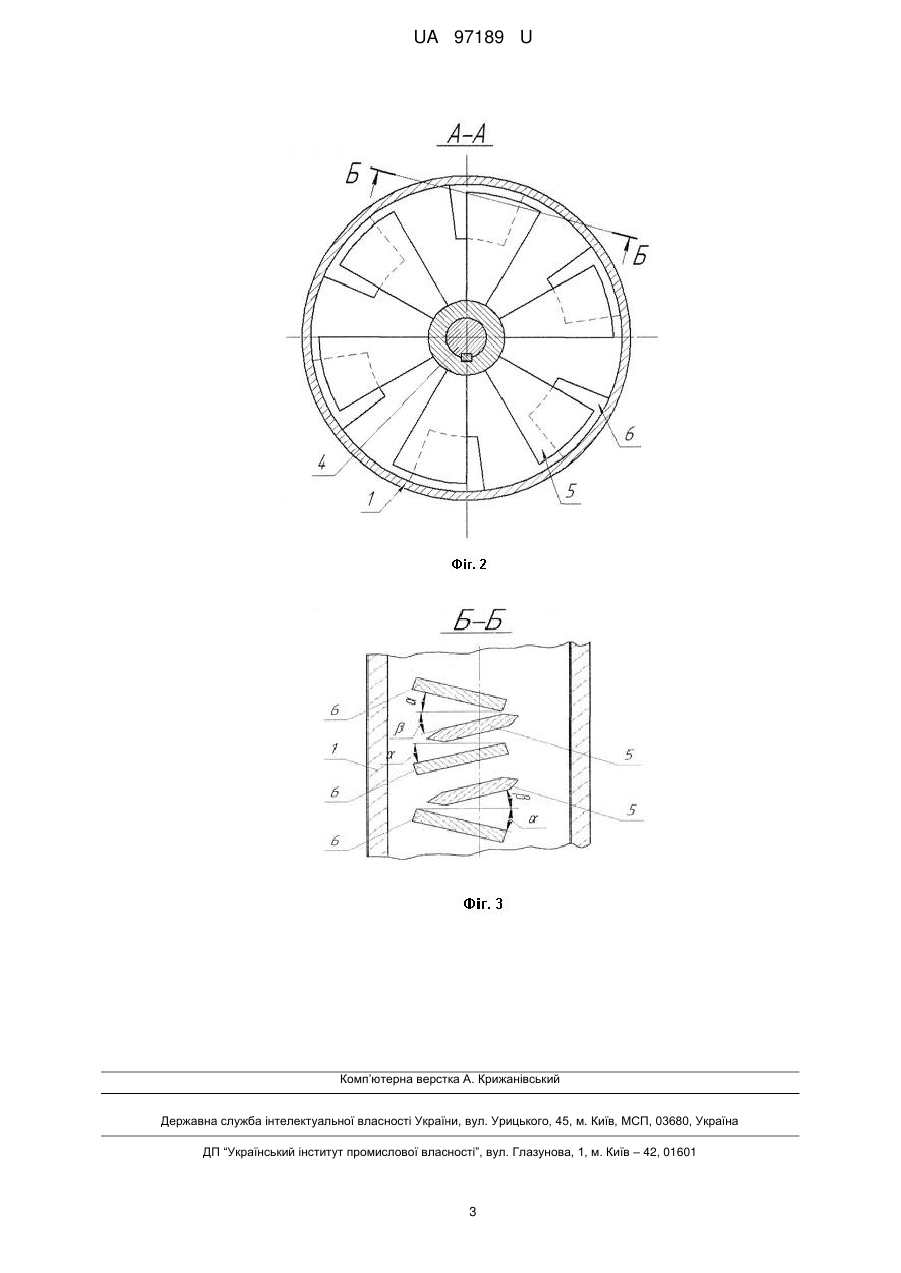

Реферат: Пристрій для подрібнення полімерних матеріалів включає вертикальний циліндричний корпус з розвантажувальним та завантажувальним отворами, встановлений в корпусі вал з несучими дисками, виконаними у вигляді ножів, і закріплені на внутрішній поверхні корпуса додаткові пласкі ножі. UA 97189 U (54) ПРИСТРІЙ ДЛЯ ПОДРІБНЕННЯ ПОЛІМЕРНИХ МАТЕРІАЛІВ UA 97189 U UA 97189 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технологічного обладнання для подрібнення полімерних матеріалів. Може бути використаний в хімічній, будівельній галузях та при переробці полімерних відходів. Відомий пристрій для подрібнення пластмас [Патент RU № 2036728 СІ, В02С18/44, 1995 Бюл. № 16], що складається із завантажувального бункера, камери подрібнення з нерухомими ножами, калібрувальної решітки, ротора з ножами і розрихлювачем. Недоліком його є складність конструкції та обслуговування і невисока продуктивність. Пристрій для подрібнення полімерних матеріалів [A.C.SU 1556748 А1, ВО2С18/44, 1990, Бюл. № 14] взятий по більшості ознак, що співпадають, за найближчий аналог. Пристрій складається з вертикального циліндричного корпуса з розвантажувальним та завантажувальним вікнами, встановленого в корпусі валу, несучого диска з основними ножами і закріплених на внутрішній стінці додаткових зубчастих ножів. Недоліками такого пристрою є незадовільна якість подрібнення матеріалу та низька продуктивність. В основу корисної моделі поставлено задачу вдосконалення пристрою шляхом, виконання рухомих ножів у вигляді окремих секторів та встановлення на внутрішній поверхні корпуса секторальних нерухомих ножів під кутом до горизонталі. Пристрій для подрібнення полімерних матеріалів включає вертикальний циліндричний корпус з розвантажувальним та завантажувальним отворами, встановлений в корпусі вал з несучими дисками, виконаними у вигляді ножів, і закріплені на внутрішній поверхні корпуса додаткові пласкі ножі. Згідно корисної моделі, на внутрішній поверхні корпуса встановлені, над та під, дисками секторальні нерухомі ножі під кутом α = 0-20° до горизонталі, рухомі ножі виконані у вигляді секторів, робоча поверхня яких розміщена під кутом β = 0-20 до горизонталі, а кількість рухомих і нерухомих ножів, встановлених в одній площині, визначається як n  2. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваними результатами полягає в наступному. Полімерні матеріали відносяться до пружно-пластичних матеріалів, мають здатність до злежування і утрудненого подрібнення. Щоб інтенсифікувати процес подрібнення, необхідно постійно розпушувати подрібнюваний матеріал. Оскільки конструкцією передбачено виконання рухомих і нерухомих ножів секторальними, окрім цього нерухомі ножі нахилені під кутом, α до горизонталі, то можна стверджувати, що за рахунок такого конструктивного виконання пристрою, матеріал буде переміщуватися між зазорами в секторах і додатково інтенсивно перемішуватися. Процес подрібнювання і перемішування буде більш інтенсивним при збільшенні кількості ножів η, встановлених в одній площині. Таким чином, запобігається утворення злежування матеріалу і інтенсифікується процес його подрібнення. На фіг. 1- зображено загальний вид пристрою, вертикальний переріз; На фіг. 2- розріз по А-А; На фіг. 3- розріз по Б-Б. Пристрій для подрібнення полімерних матеріалів складається з вертикального циліндричного корпусу 1 із завантажувальним 2 та розвантажувальним 3 отворами. Всередині корпусу 1 по його осі встановлено вертикальний вал 4, на якому закріплені рухомі ножі, виконані у вигляді секторів 5. На внутрішній поверхні корпуса 1 встановлено додаткові секторальні плоскі ножі 6. Пристрій працює наступним чином. Матеріал, який подрібнюється, надходить через завантажувальний отвір 2, подається в корпус 1 і заповнює його внутрішній об'єм. При обертанні вала 4 матеріал подрібнюється рухомими секторами 5 і переміщується в зазори, утворені між сусідніми секторами, що сприяє його перемішуванню. Окрім цього, матеріал, який відкидається відцентровими силами до внутрішньої стінки корпусу 1, попадає між рухомими секторами 5 і додатковими секторальними ножами 6, додатково подрібнюється і переміщується в зазори утворені між сусідніми секторальними додатковими ножами 6. Вивантаження готових гранул здійснюється через розвантажувальний отвір 3. Таким чином, застосування запропонованого конструктивного виконання пристрою дозволить підвищити якість подрібнення матеріалу та суттєво підвищити його продуктивність. 1 UA 97189 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для подрібнення полімерних матеріалів, що включає вертикальний циліндричний корпус з розвантажувальним та завантажувальним отворами, встановлений в корпусі вал з несучими дисками, виконаними у вигляді ножів, і закріплені на внутрішній поверхні корпуса додаткові пласкі ножі, який відрізняється тим, що на внутрішній поверхні корпуса встановлені, над та під дисками, секторальні нерухомі ножі шевронно, по відношенню до дисків, під кутом =0-20 до горизонталі, рухомі ножі виконані у вигляді секторів, робоча поверхня яких розміщена під кутом β=0-20° до горизонталі, а кількість рухомих і нерухомих ножів, встановлених в одній площині, визначається як n2. 2 UA 97189 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
