Багатоцільовий кувальний верстат

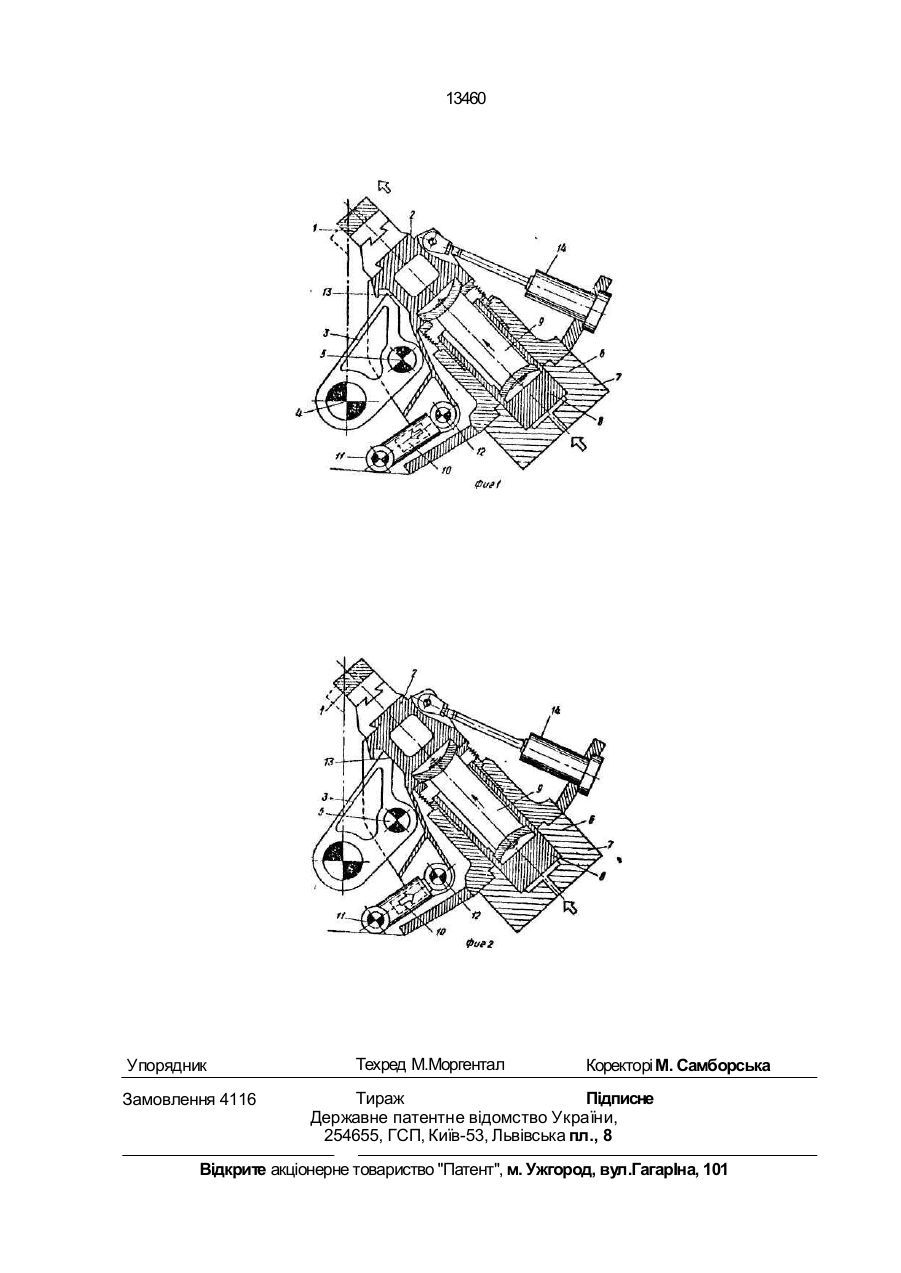

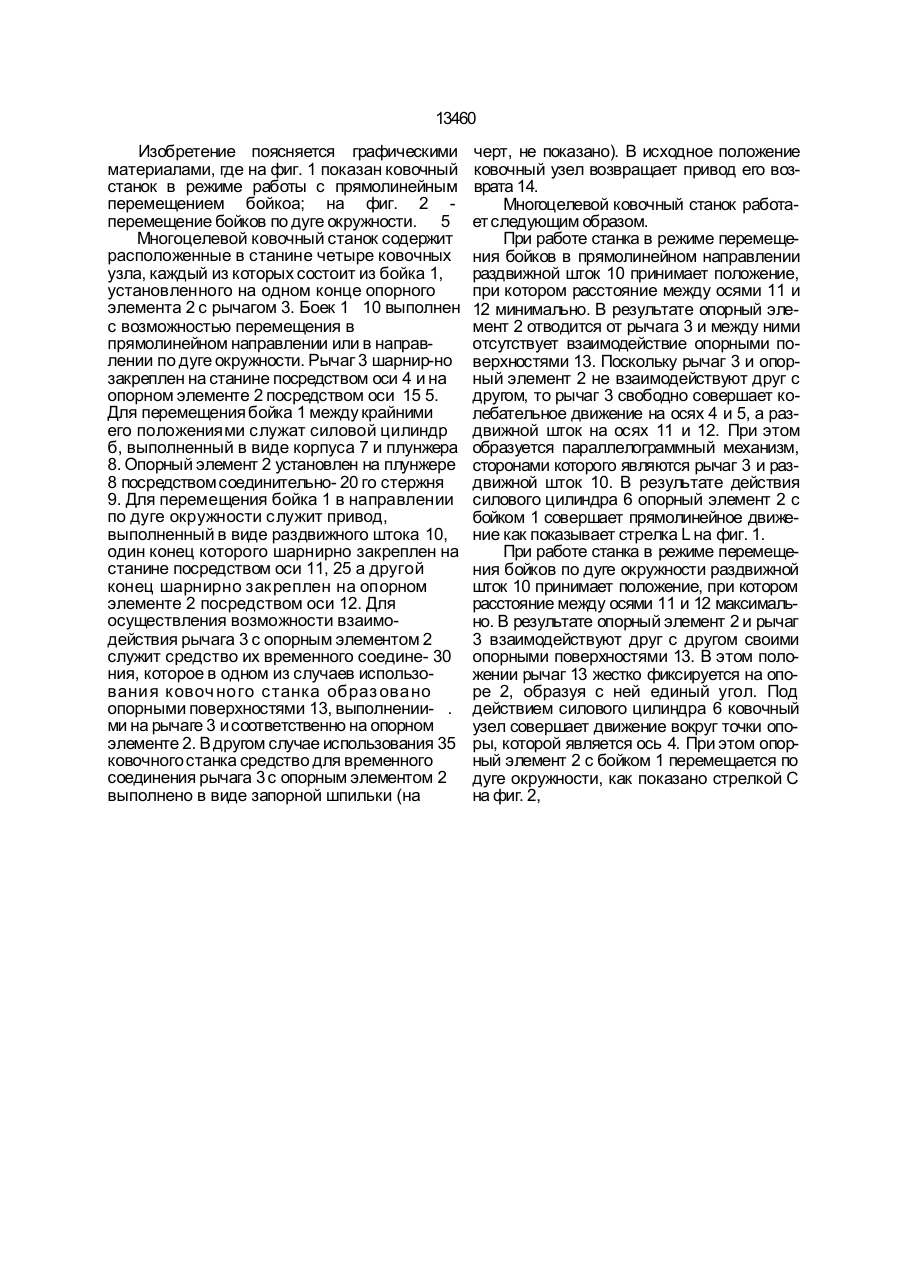

1. Многоцелевой ковочный станок для ковки удлиненных поковок в радиальном на правлении, содержащий расположенные в станине ковочные узлы, каждый из которых состоит из бойка, установленного с возмож ностью прямолинейного движения или дви жения по дуге окружности на одном конце опорного элемента с рычагом, шарнирно за крепленным на оси, расположенной в стани не за пределами опорного элемента, силового цилиндра для перемещения бойка между крайними его положениями, выпол ненного в виде корпуса и плунжера, установ ленного с возможностью взаимодействия с другим концом опорного элемента, привода возврата ковочного узла в исходное поло жение и привода поворота бойка по дуге окружности, о т л и ч а ю щ и й с я тем, что он снабжен средством временного соедине ния рычага с опорным элементом, рычаг закреплен на опорном элементе шзрнирно, а привод поворота бойка по дуге окружности выполнен в виде раздвижного штока, один конец которого шарнирно закреплен на станине, а второй шарнирно закреплен на опорном элементе, при этом при прямолинейном перемещении бойков рычаг и раздвижной шток расположены с возможностью образования параллелограммного механизма, а при перемещении бойков по дуге окружности рычаг расположен с возможностью непосредственного жесткого соединения с опорным элементом и совместного их поворота вокруг закрепленной на станине оси рычага. 2. Станок по п. 1, о т л и ч а ю щ и й с я тем, что средство для временного соедине ния рычага с опорным элементом образова но опорной поверхностью, выполненной на рычаге, и ответной, опорной поверхностью, выполненной соответственно на опорном элементе. 3. Станок по п. 1, о т л и ч а ю щ и й с я тем, что средство для временного соедине ния рычага с опорным элементом выполне но в виде запорной шпильки. 4. Станок по пп. 1- 3, о т л и ч а ю щ и й с я тем, что плунжер установлен с возможностью взаимодействия с опорным элементом, посредством жесткого соедини тельного устройства. Изобретение относится к обработке металлов давлением и может быть использовано при радиальной ковке удлиненных поковок. Целью изобретения является исключение характерных недостатков, а именно повышение надежности и увеличение срока службы станка. (21)4356086/SU (22) 28.06.88 (24) 28.02.97 с > W о о о 13460 Изобретение поясняется графическими материалами, где на фиг. 1 показан ковочный станок в режиме работы с прямолинейным перемещением бойкоа; на фиг. 2 перемещение бойков по дуге окружности. 5 Многоцелевой ковочный станок содержит расположенные в станине четыре ковочных узла, каждый из которых состоит из бойка 1, установленного на одном конце опорного элемента 2 с рычагом 3. Боек 1 10 выполнен с возможностью перемещения в прямолинейном направлении или в направлении по дуге окружности. Рычаг 3 шарнир-но закреплен на станине посредством оси 4 и на опорном элементе 2 посредством оси 15 5. Для перемещения бойка 1 между крайними его положениями служат силовой цилиндр б, выполненный в виде корпуса 7 и плунжера 8. Опорный элемент 2 установлен на плунжере 8 посредством соединительно- 20 го стержня 9. Для перемещения бойка 1 в направлении по дуге окружности с лужит привод, выполненный в виде раздвижного штока 10, один конец которого шарнирно закреплен на станине посредством оси 11, 25 а другой конец шарнирно закреплен на опорном элементе 2 посредством оси 12. Для осуществления возможности взаимодействия рычага 3 с опорным элементом 2 служит средство их временного соедине- 30 ния, которое в одном из случаев использовани я ковоч но го с танка образ ова но опорными поверхностями 13, выполнении- . ми на рычаге 3 и соответственно на опорном элементе 2. В другом случае использования 35 ковочного станка средство для временного соединения рычага 3 с опорным элементом 2 выполнено в виде запорной шпильки (на черт, не показано). В исходное положение ковочный узел возвращает привод его возврата 14. Многоцелевой ковочный станок работает следующим образом. При работе станка в режиме перемещения бойков в прямолинейном направлении раздвижной шток 10 принимает положение, при котором расстояние между осями 11 и 12 минимально. В результате опорный элемент 2 отводится от рычага 3 и между ними отсутствует взаимодействие опорными поверхностями 13. Поскольку рычаг 3 и опорный элемент 2 не взаимодействуют друг с другом, то рычаг 3 свободно совершает колебательное движение на осях 4 и 5, а раздвижной шток на осях 11 и 12. При этом образуется параллелограммный механизм, сторонами которого являются рычаг 3 и раздвижной шток 10. В результате действия силового цилиндра 6 опорный элемент 2 с бойком 1 совершает прямолинейное движение как показывает стрелка L на фиг. 1. При работе станка в режиме перемещения бойков по дуге окружности раздвижной шток 10 принимает положение, при котором расстояние между осями 11 и 12 максимально. В результате опорный элемент 2 и рычаг 3 взаимодействуют друг с другом своими опорными поверхностями 13. В этом положении рычаг 13 жестко фиксируется на опоре 2, образуя с ней единый угол. Под действием силового цилиндра 6 ковочный узел совершает движение вокруг точки опоры, которой является ось 4. При этом опорный элемент 2 с бойком 1 перемещается по дуге окружности, как показано стрелкой С на фиг. 2, 13460 Упорядник Замовлення 4116 Техред М.Моргентал Коректорі М. Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
