Утеплювач для системи теплоізоляції

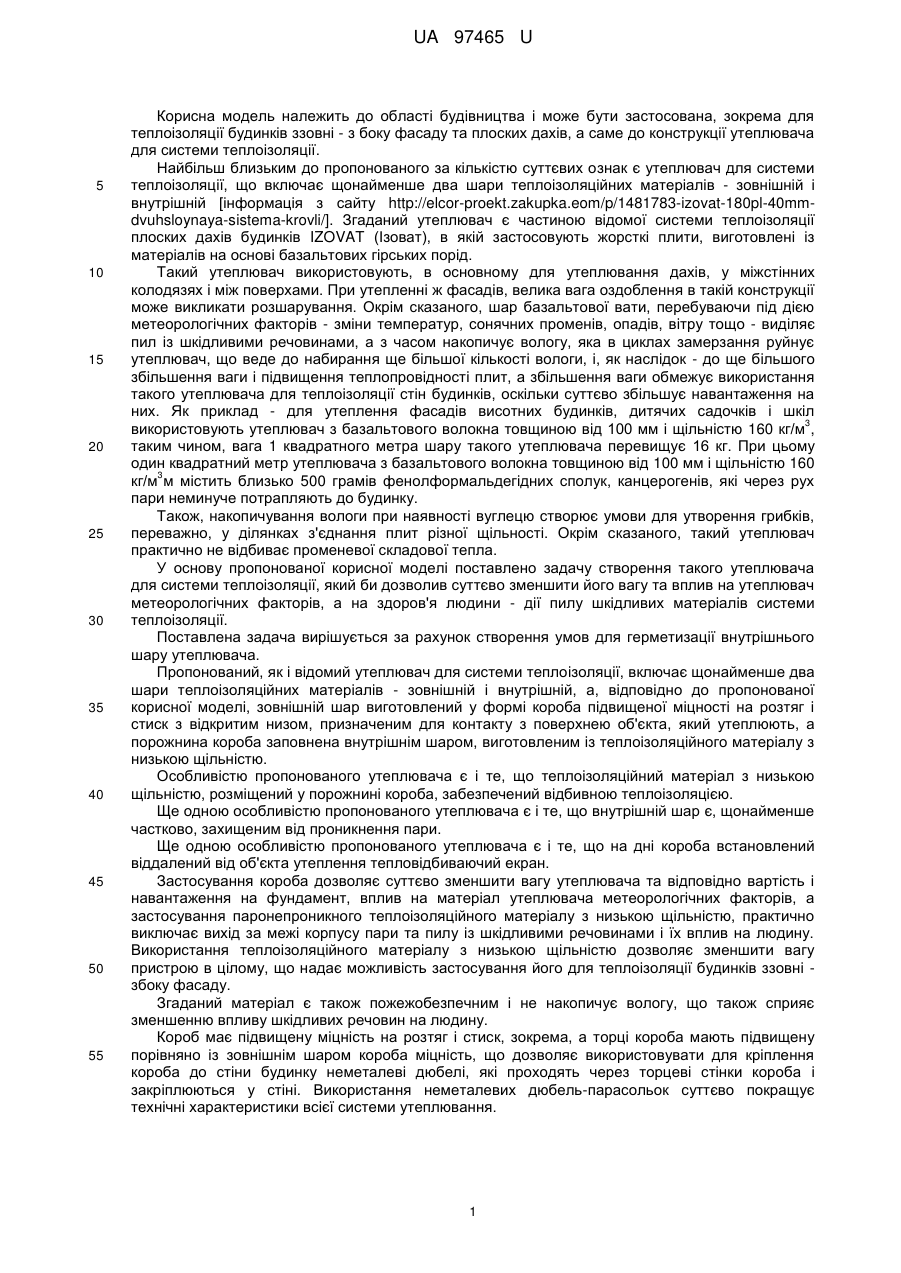

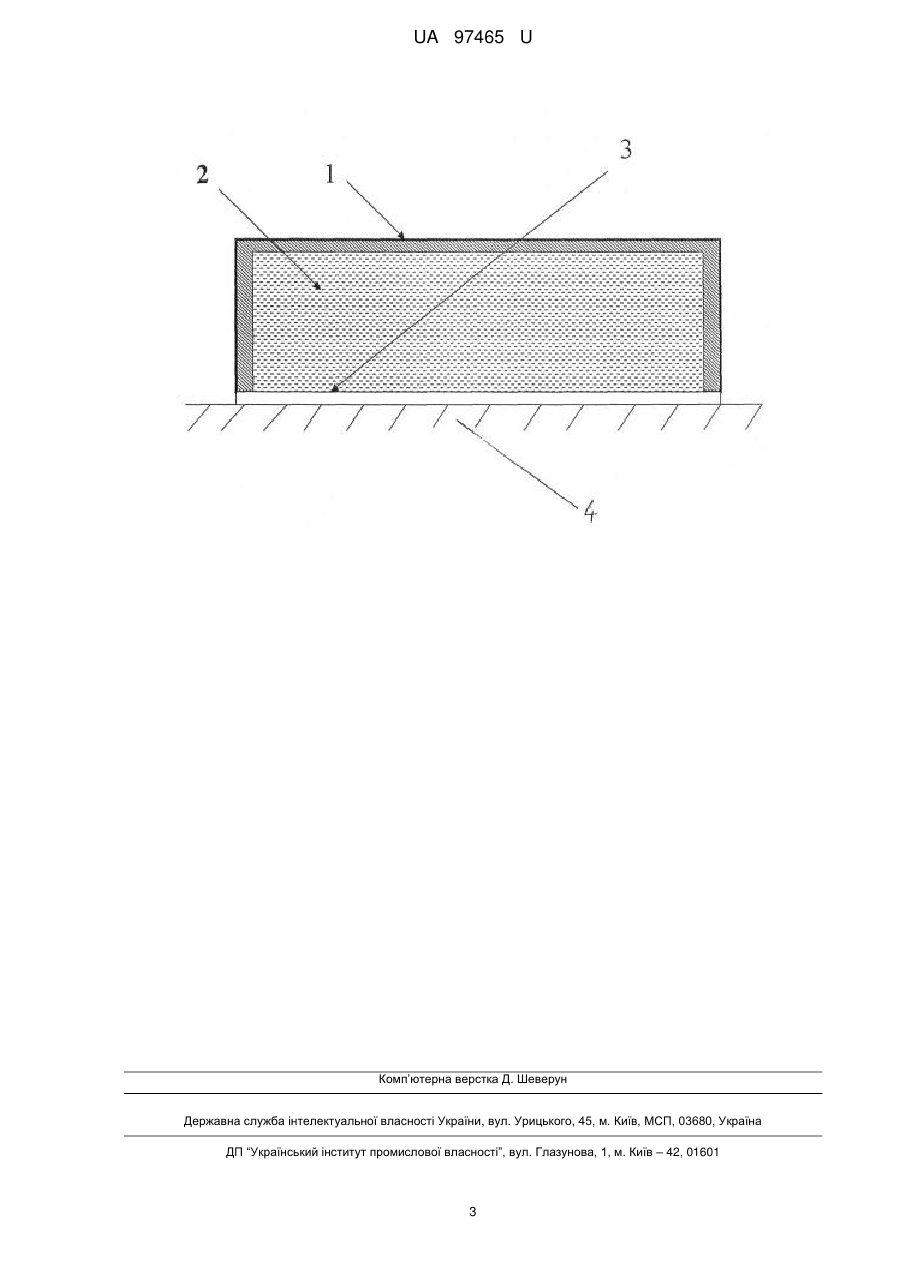

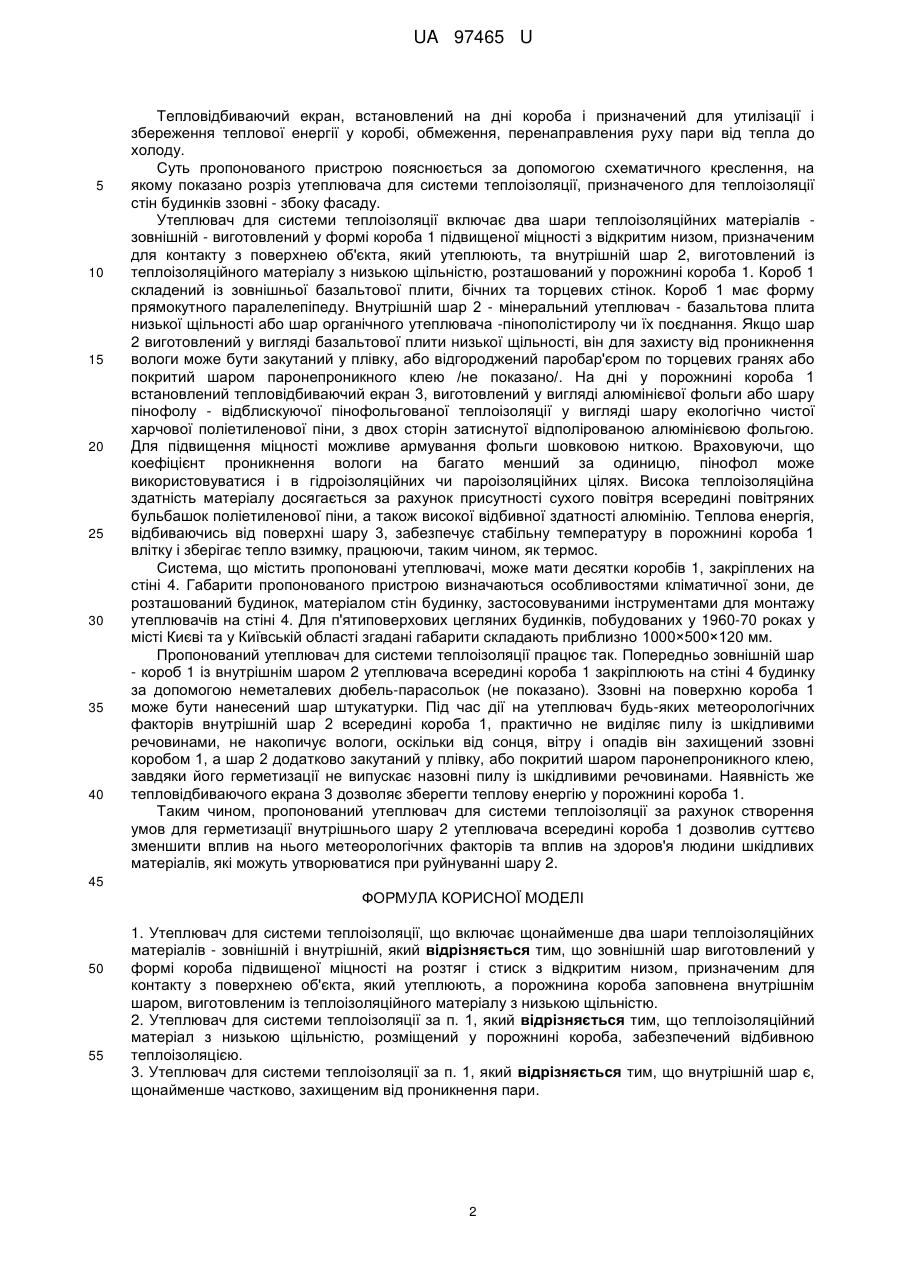

Реферат: Утеплювач для системи теплоізоляції включає щонайменше два шари теплоізоляційних матеріалів - зовнішній і внутрішній. Зовнішній шар виготовлений у формі короба підвищеної міцності на розтяг і стиск з відкритим низом, призначеним для контакту з поверхнею об'єкта, який утеплюють. Порожнина короба заповнена внутрішнім шаром, виготовленим із теплоізоляційного матеріалу з низькою щільністю. UA 97465 U (12) UA 97465 U UA 97465 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області будівництва і може бути застосована, зокрема для теплоізоляції будинків ззовні - з боку фасаду та плоских дахів, а саме до конструкції утеплювача для системи теплоізоляції. Найбільш близьким до пропонованого за кількістю суттєвих ознак є утеплювач для системи теплоізоляції, що включає щонайменше два шари теплоізоляційних матеріалів - зовнішній і внутрішній [інформація з сайту http://elcor-proekt.zakupka.eom/p/1481783-izovat-180pl-40mmdvuhsloynaya-sistema-krovli/]. Згаданий утеплювач є частиною відомої системи теплоізоляції плоских дахів будинків IZOVAT (Ізоват), в якій застосовують жорсткі плити, виготовлені із матеріалів на основі базальтових гірських порід. Такий утеплювач використовують, в основному для утеплювання дахів, у міжстінних колодязях і між поверхами. При утепленні ж фасадів, велика вага оздоблення в такій конструкції може викликати розшарування. Окрім сказаного, шар базальтової вати, перебуваючи під дією метеорологічних факторів - зміни температур, сонячних променів, опадів, вітру тощо - виділяє пил із шкідливими речовинами, а з часом накопичує вологу, яка в циклах замерзання руйнує утеплювач, що веде до набирання ще більшої кількості вологи, і, як наслідок - до ще більшого збільшення ваги і підвищення теплопровідності плит, а збільшення ваги обмежує використання такого утеплювача для теплоізоляції стін будинків, оскільки суттєво збільшує навантаження на них. Як приклад - для утеплення фасадів висотних будинків, дитячих садочків і шкіл 3 використовують утеплювач з базальтового волокна товщиною від 100 мм і щільністю 160 кг/м , таким чином, вага 1 квадратного метра шару такого утеплювача перевищує 16 кг. При цьому один квадратний метр утеплювача з базальтового волокна товщиною від 100 мм і щільністю 160 3 кг/м м містить близько 500 грамів фенолформальдегідних сполук, канцерогенів, які через рух пари неминуче потрапляють до будинку. Також, накопичування вологи при наявності вуглецю створює умови для утворення грибків, переважно, у ділянках з'єднання плит різної щільності. Окрім сказаного, такий утеплювач практично не відбиває променевої складової тепла. У основу пропонованої корисної моделі поставлено задачу створення такого утеплювача для системи теплоізоляції, який би дозволив суттєво зменшити його вагу та вплив на утеплювач метеорологічних факторів, а на здоров'я людини - дії пилу шкідливих матеріалів системи теплоізоляції. Поставлена задача вирішується за рахунок створення умов для герметизації внутрішнього шару утеплювача. Пропонований, як і відомий утеплювач для системи теплоізоляції, включає щонайменше два шари теплоізоляційних матеріалів - зовнішній і внутрішній, а, відповідно до пропонованої корисної моделі, зовнішній шар виготовлений у формі короба підвищеної міцності на розтяг і стиск з відкритим низом, призначеним для контакту з поверхнею об'єкта, який утеплюють, а порожнина короба заповнена внутрішнім шаром, виготовленим із теплоізоляційного матеріалу з низькою щільністю. Особливістю пропонованого утеплювача є і те, що теплоізоляційний матеріал з низькою щільністю, розміщений у порожнині короба, забезпечений відбивною теплоізоляцією. Ще одною особливістю пропонованого утеплювача є і те, що внутрішній шар є, щонайменше частково, захищеним від проникнення пари. Ще одною особливістю пропонованого утеплювача є і те, що на дні короба встановлений віддалений від об'єкта утеплення тепловідбиваючий екран. Застосування короба дозволяє суттєво зменшити вагу утеплювача та відповідно вартість і навантаження на фундамент, вплив на матеріал утеплювача метеорологічних факторів, а застосування паронепроникного теплоізоляційного матеріалу з низькою щільністю, практично виключає вихід за межі корпусу пари та пилу із шкідливими речовинами і їх вплив на людину. Використання теплоізоляційного матеріалу з низькою щільністю дозволяє зменшити вагу пристрою в цілому, що надає можливість застосування його для теплоізоляції будинків ззовні збоку фасаду. Згаданий матеріал є також пожежобезпечним і не накопичує вологу, що також сприяє зменшенню впливу шкідливих речовин на людину. Короб має підвищену міцність на розтяг і стиск, зокрема, а торці короба мають підвищену порівняно із зовнішнім шаром короба міцність, що дозволяє використовувати для кріплення короба до стіни будинку неметалеві дюбелі, які проходять через торцеві стінки короба і закріплюються у стіні. Використання неметалевих дюбель-парасольок суттєво покращує технічні характеристики всієї системи утеплювання. 1 UA 97465 U 5 10 15 20 25 30 35 40 Тепловідбиваючий екран, встановлений на дні короба і призначений для утилізації і збереження теплової енергії у коробі, обмеження, перенаправления руху пари від тепла до холоду. Суть пропонованого пристрою пояснюється за допомогою схематичного креслення, на якому показано розріз утеплювача для системи теплоізоляції, призначеного для теплоізоляції стін будинків ззовні - збоку фасаду. Утеплювач для системи теплоізоляції включає два шари теплоізоляційних матеріалів зовнішній - виготовлений у формі короба 1 підвищеної міцності з відкритим низом, призначеним для контакту з поверхнею об'єкта, який утеплюють, та внутрішній шар 2, виготовлений із теплоізоляційного матеріалу з низькою щільністю, розташований у порожнині короба 1. Короб 1 складений із зовнішньої базальтової плити, бічних та торцевих стінок. Короб 1 має форму прямокутного паралелепіпеду. Внутрішній шар 2 - мінеральний утеплювач - базальтова плита низької щільності або шар органічного утеплювача -пінополістиролу чи їх поєднання. Якщо шар 2 виготовлений у вигляді базальтової плити низької щільності, він для захисту від проникнення вологи може бути закутаний у плівку, або відгороджений паробар'єром по торцевих гранях або покритий шаром паронепроникного клею /не показано/. На дні у порожнині короба 1 встановлений тепловідбиваючий екран 3, виготовлений у вигляді алюмінієвої фольги або шару пінофолу - відблискуючої пінофольгованої теплоізоляції у вигляді шару екологічно чистої харчової поліетиленової піни, з двох сторін затиснутої відполірованою алюмінієвою фольгою. Для підвищення міцності можливе армування фольги шовковою ниткою. Враховуючи, що коефіцієнт проникнення вологи на багато менший за одиницю, пінофол може використовуватися і в гідроізоляційних чи пароізоляційних цілях. Висока теплоізоляційна здатність матеріалу досягається за рахунок присутності сухого повітря всередині повітряних бульбашок поліетиленової піни, а також високої відбивної здатності алюмінію. Теплова енергія, відбиваючись від поверхні шару 3, забезпечує стабільну температуру в порожнині короба 1 влітку і зберігає тепло взимку, працюючи, таким чином, як термос. Система, що містить пропоновані утеплювачі, може мати десятки коробів 1, закріплених на стіні 4. Габарити пропонованого пристрою визначаються особливостями кліматичної зони, де розташований будинок, матеріалом стін будинку, застосовуваними інструментами для монтажу утеплювачів на стіні 4. Для п'ятиповерхових цегляних будинків, побудованих у 1960-70 роках у місті Києві та у Київській області згадані габарити складають приблизно 1000×500×120 мм. Пропонований утеплювач для системи теплоізоляції працює так. Попередньо зовнішній шар - короб 1 із внутрішнім шаром 2 утеплювача всередині короба 1 закріплюють на стіні 4 будинку за допомогою неметалевих дюбель-парасольок (не показано). Ззовні на поверхню короба 1 може бути нанесений шар штукатурки. Під час дії на утеплювач будь-яких метеорологічних факторів внутрішній шар 2 всередині короба 1, практично не виділяє пилу із шкідливими речовинами, не накопичує вологи, оскільки від сонця, вітру і опадів він захищений ззовні коробом 1, а шар 2 додатково закутаний у плівку, або покритий шаром паронепроникного клею, завдяки його герметизації не випускає назовні пилу із шкідливими речовинами. Наявність же тепловідбиваючого екрана 3 дозволяє зберегти теплову енергію у порожнині короба 1. Таким чином, пропонований утеплювач для системи теплоізоляції за рахунок створення умов для герметизації внутрішнього шару 2 утеплювача всередині короба 1 дозволив суттєво зменшити вплив на нього метеорологічних факторів та вплив на здоров'я людини шкідливих матеріалів, які можуть утворюватися при руйнуванні шару 2. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Утеплювач для системи теплоізоляції, що включає щонайменше два шари теплоізоляційних матеріалів - зовнішній і внутрішній, який відрізняється тим, що зовнішній шар виготовлений у формі короба підвищеної міцності на розтяг і стиск з відкритим низом, призначеним для контакту з поверхнею об'єкта, який утеплюють, а порожнина короба заповнена внутрішнім шаром, виготовленим із теплоізоляційного матеріалу з низькою щільністю. 2. Утеплювач для системи теплоізоляції за п. 1, який відрізняється тим, що теплоізоляційний матеріал з низькою щільністю, розміщений у порожнині короба, забезпечений відбивною теплоізоляцією. 3. Утеплювач для системи теплоізоляції за п. 1, який відрізняється тим, що внутрішній шар є, щонайменше частково, захищеним від проникнення пари. 2 UA 97465 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
