Пристрій для спільного отримання доменного і ливарного коксу

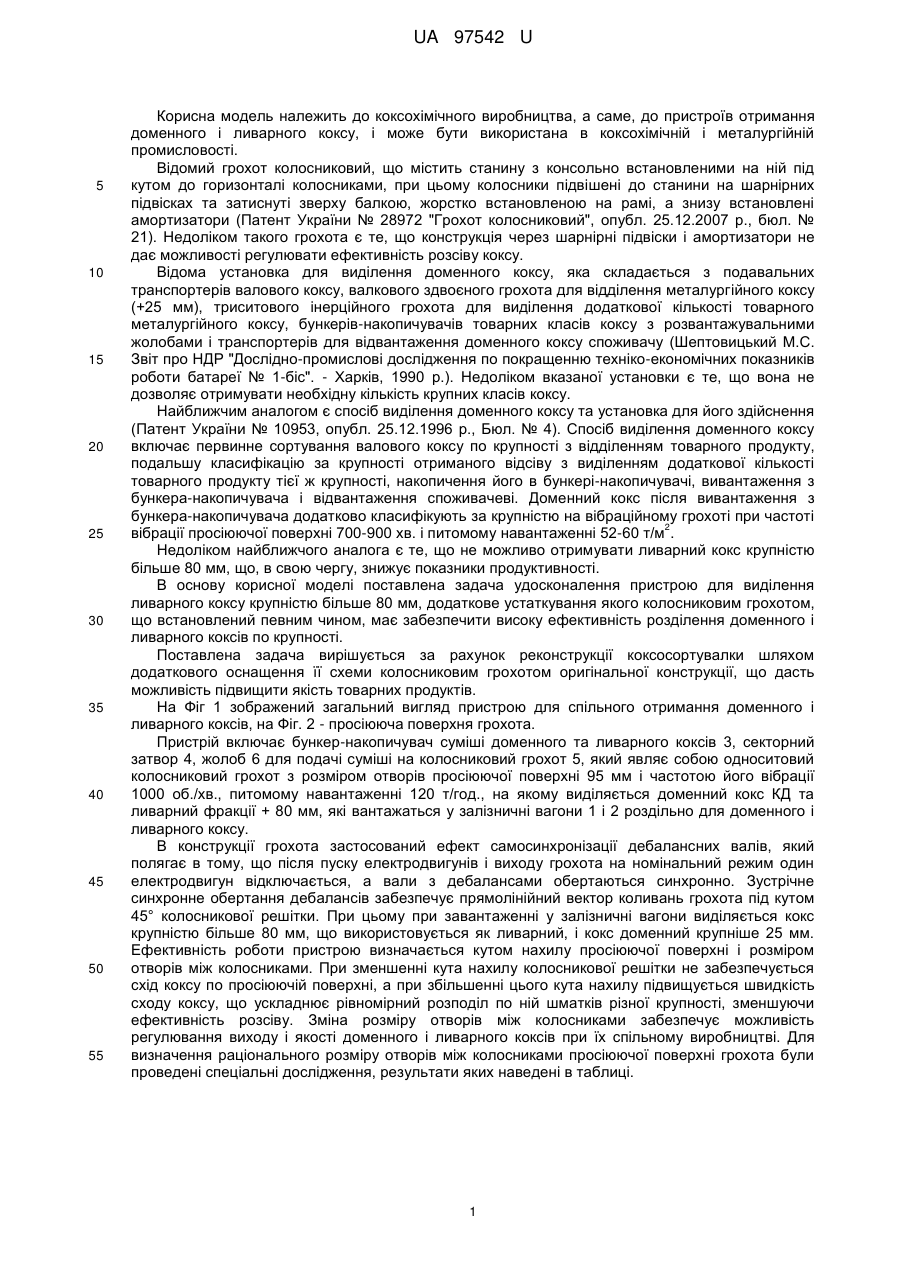

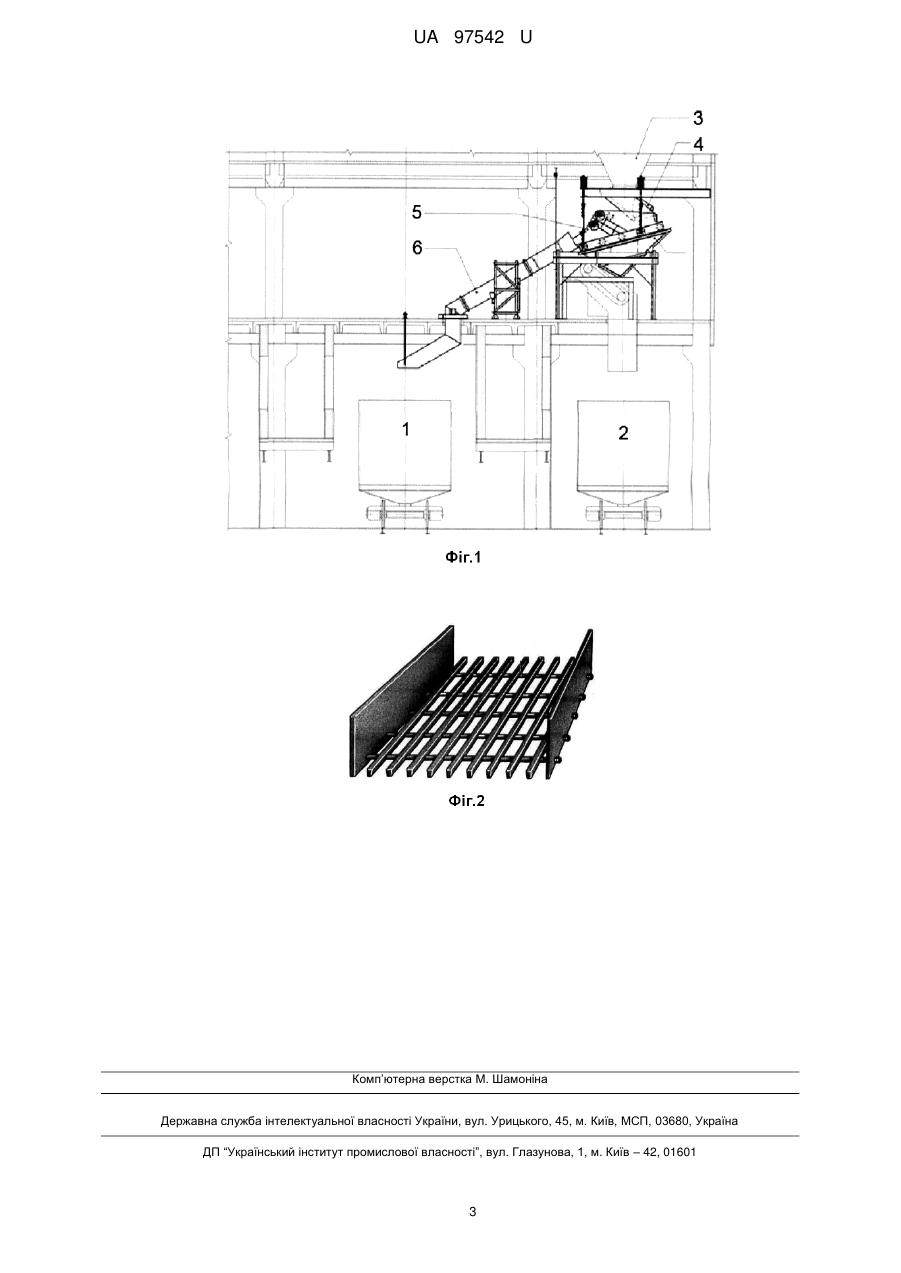

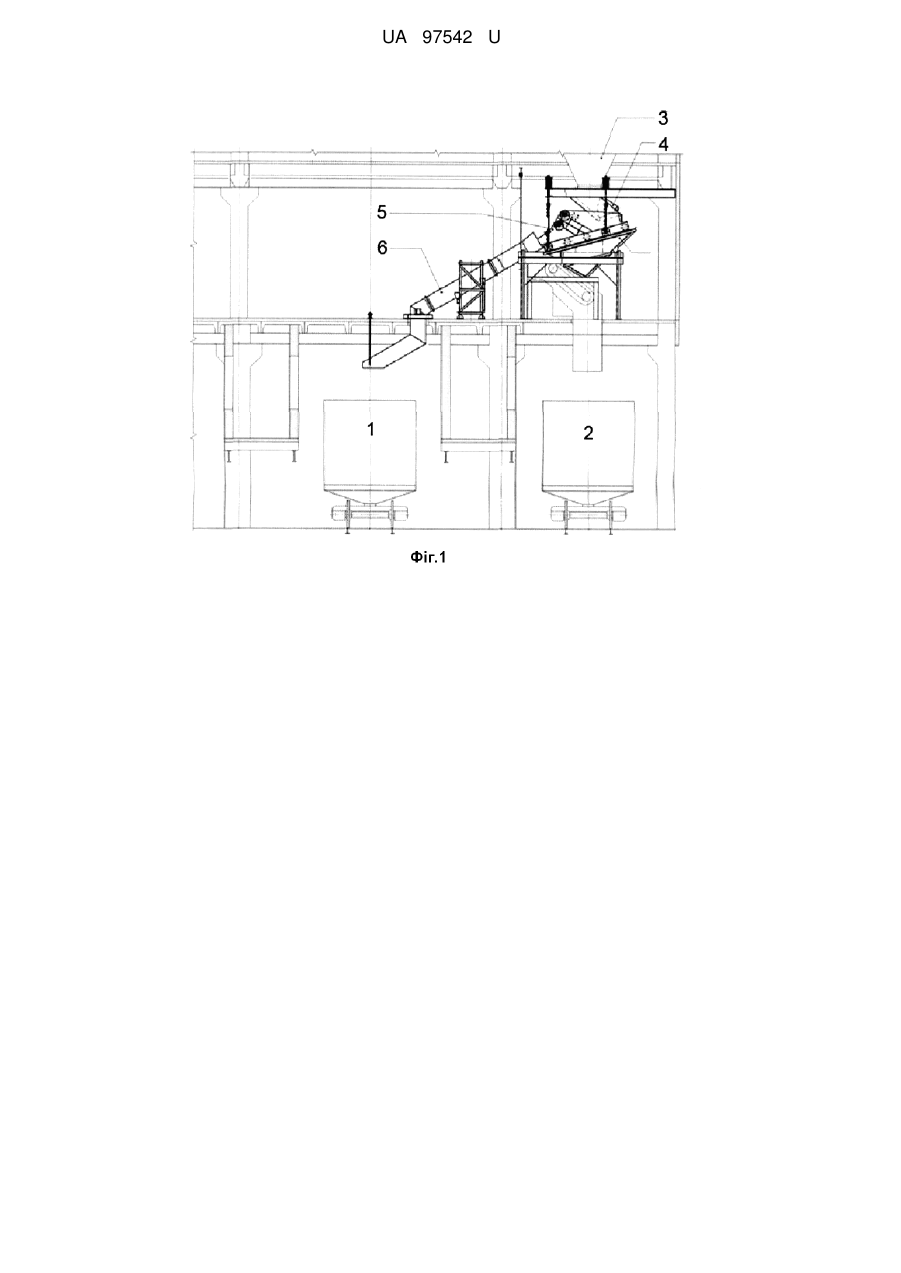

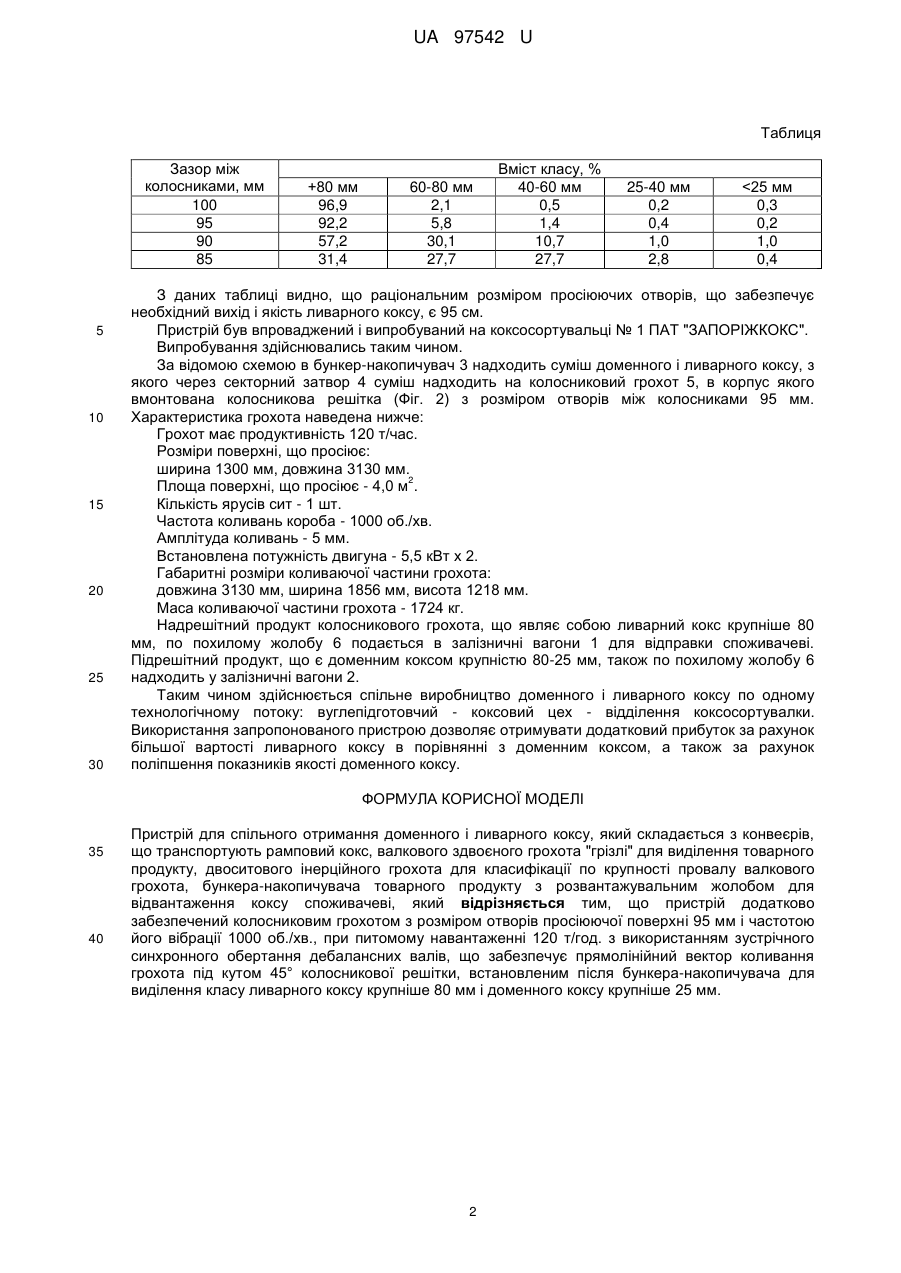

Реферат: Пристрій для спільного отримання доменного і ливарного коксу складається з конвеєрів, що транспортують рамповий кокс, валкового здвоєного грохота "грізлі" для виділення товарного продукту, двоситового інерційного грохота для класифікації по крупності провалу валкового грохота, бункера-накопичувача товарного продукту з розвантажувальним жолобом для відвантаження коксу споживачеві. Додатково забезпечений колосниковим грохотом з використанням зустрічного синхронного обертання дебалансних валів. UA 97542 U (12) UA 97542 U UA 97542 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до коксохімічного виробництва, а саме, до пристроїв отримання доменного і ливарного коксу, і може бути використана в коксохімічній і металургійній промисловості. Відомий грохот колосниковий, що містить станину з консольно встановленими на ній під кутом до горизонталі колосниками, при цьому колосники підвішені до станини на шарнірних підвісках та затиснуті зверху балкою, жорстко встановленою на рамі, а знизу встановлені амортизатори (Патент України № 28972 "Грохот колосниковий", опубл. 25.12.2007 p., бюл. № 21). Недоліком такого грохота є те, що конструкція через шарнірні підвіски і амортизатори не дає можливості регулювати ефективність розсіву коксу. Відома установка для виділення доменного коксу, яка складається з подавальних транспортерів валового коксу, валкового здвоєного грохота для відділення металургійного коксу (+25 мм), триситового інерційного грохота для виділення додаткової кількості товарного металургійного коксу, бункерів-накопичувачів товарних класів коксу з розвантажувальними жолобами і транспортерів для відвантаження доменного коксу споживачу (Шептовицький М.С. Звіт про НДР "Дослідно-промислові дослідження по покращенню техніко-економічних показників роботи батареї № 1-біс". - Харків, 1990 p.). Недоліком вказаної установки є те, що вона не дозволяє отримувати необхідну кількість крупних класів коксу. Найближчим аналогом є спосіб виділення доменного коксу та установка для його здійснення (Патент України № 10953, опубл. 25.12.1996 р., Бюл. № 4). Спосіб виділення доменного коксу включає первинне сортування валового коксу по крупності з відділенням товарного продукту, подальшу класифікацію за крупності отриманого відсіву з виділенням додаткової кількості товарного продукту тієї ж крупності, накопичення його в бункері-накопичувачі, вивантаження з бункера-накопичувача і відвантаження споживачеві. Доменний кокс після вивантаження з бункера-накопичувача додатково класифікують за крупністю на вібраційному грохоті при частоті 2 вібрації просіюючої поверхні 700-900 хв. і питомому навантаженні 52-60 т/м . Недоліком найближчого аналога є те, що не можливо отримувати ливарний кокс крупністю більше 80 мм, що, в свою чергу, знижує показники продуктивності. В основу корисної моделі поставлена задача удосконалення пристрою для виділення ливарного коксу крупністю більше 80 мм, додаткове устаткування якого колосниковим грохотом, що встановлений певним чином, має забезпечити високу ефективність розділення доменного і ливарного коксів по крупності. Поставлена задача вирішується за рахунок реконструкції коксосортувалки шляхом додаткового оснащення її схеми колосниковим грохотом оригінальної конструкції, що дасть можливість підвищити якість товарних продуктів. На Фіг 1 зображений загальний вигляд пристрою для спільного отримання доменного і ливарного коксів, на Фіг. 2 - просіююча поверхня грохота. Пристрій включає бункер-накопичувач суміші доменного та ливарного коксів 3, секторний затвор 4, жолоб 6 для подачі суміші на колосниковий грохот 5, який являє собою односитовий колосниковий грохот з розміром отворів просіюючої поверхні 95 мм і частотою його вібрації 1000 об./хв., питомому навантаженні 120 т/год., на якому виділяється доменний кокс КД та ливарний фракції + 80 мм, які вантажаться у залізничні вагони 1 і 2 роздільно для доменного і ливарного коксу. В конструкції грохота застосований ефект самосинхронізації дебалансних валів, який полягає в тому, що після пуску електродвигунів і виходу грохота на номінальний режим один електродвигун відключається, а вали з дебалансами обертаються синхронно. Зустрічне синхронне обертання дебалансів забезпечує прямолінійний вектор коливань грохота під кутом 45° колосникової решітки. При цьому при завантаженні у залізничні вагони виділяється кокс крупністю більше 80 мм, що використовується як ливарний, і кокс доменний крупніше 25 мм. Ефективність роботи пристрою визначається кутомнахилу просіюючої поверхні і розміром отворів між колосниками. При зменшенні кута нахилу колосникової решітки не забезпечується схід коксу по просіюючій поверхні, а при збільшенні цього кута нахилу підвищується швидкість сходу коксу, що ускладнює рівномірний розподіл по ній шматків різної крупності, зменшуючи ефективність розсіву. Зміна розміру отворів між колосниками забезпечує можливість регулювання виходу і якості доменного і ливарного коксів при їх спільному виробництві. Для визначення раціонального розміру отворів між колосниками просіюючої поверхні грохота були проведені спеціальні дослідження, результати яких наведені в таблиці. 1 UA 97542 U Таблиця Зазор між колосниками, мм 100 95 90 85 5 10 15 20 25 30 +80 мм 96,9 92,2 57,2 31,4 60-80 мм 2,1 5,8 30,1 27,7 Вміст класу, % 40-60 мм 0,5 1,4 10,7 27,7 25-40 мм 0,2 0,4 1,0 2,8
