Подрібнювач рослинних решток на поверхні поля “умс”

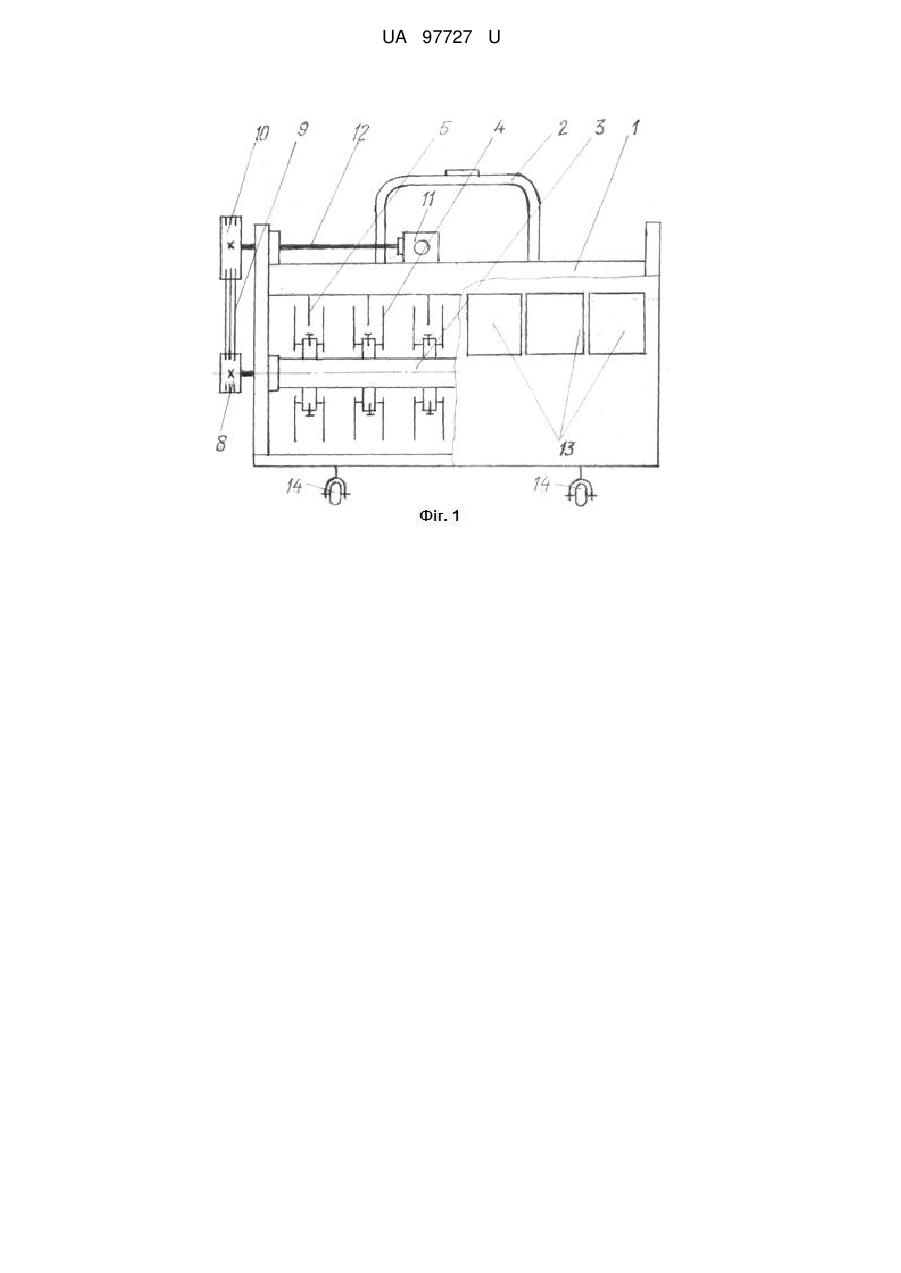

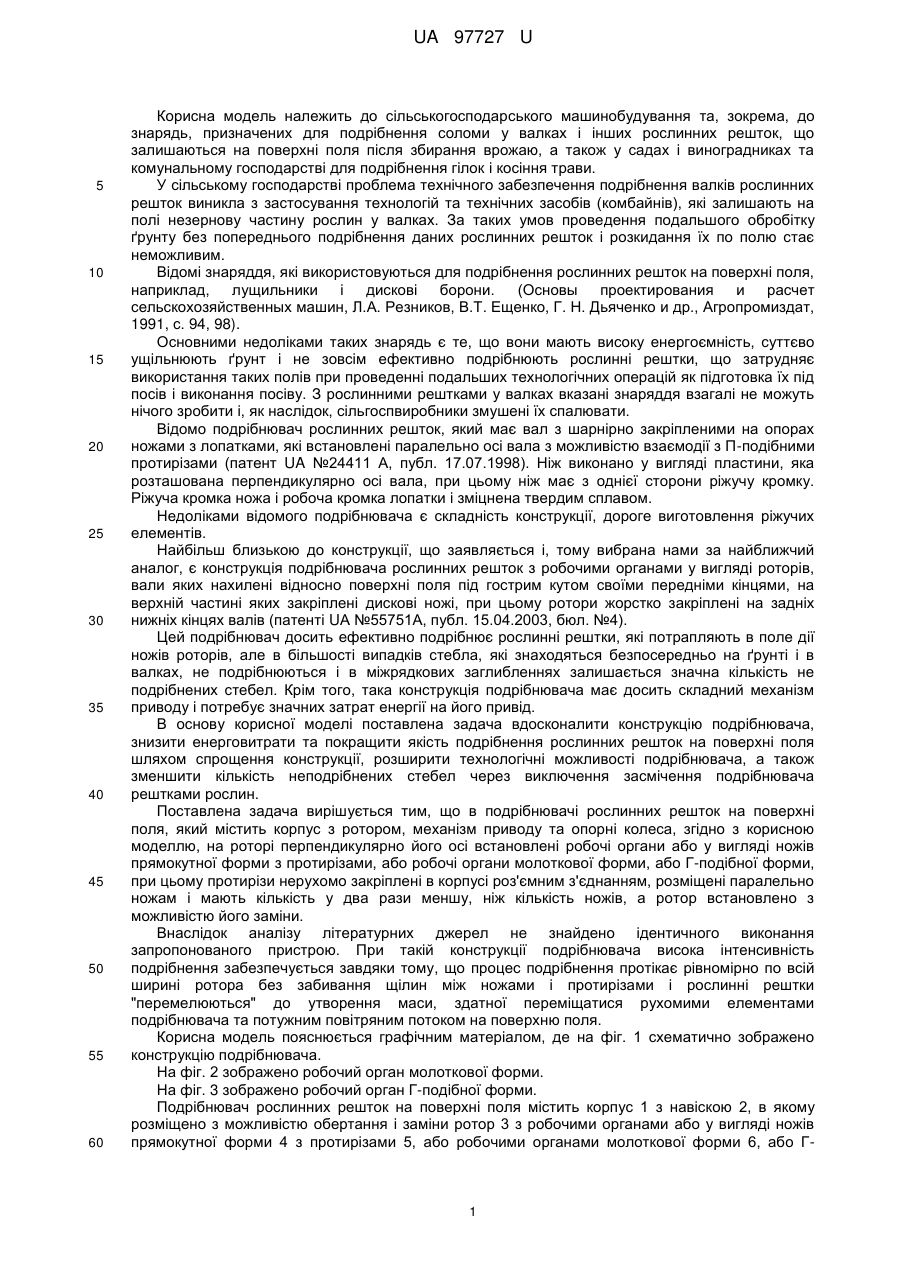

Реферат: Подрібнювач рослинних решток на поверхні поля містить корпус з ротором, механізм приводу та опорні колеса. На роторі перпендикулярно його осі встановлені робочі органи або у вигляді ножів прямокутної форми з протирізами, або робочі органи молоткової форми, або робочі органи Г-подібної форми. При цьому протирізи нерухомо закріплені в корпусі роз'ємним з'єднанням, розміщені паралельно ножам і мають кількість у два рази меншу, ніж кількість ножів, а ротор встановлено з можливістю його заміни. UA 97727 U (12) UA 97727 U UA 97727 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування та, зокрема, до знарядь, призначених для подрібнення соломи у валках і інших рослинних решток, що залишаються на поверхні поля після збирання врожаю, а також у садах і виноградниках та комунальному господарстві для подрібнення гілок і косіння трави. У сільському господарстві проблема технічного забезпечення подрібнення валків рослинних решток виникла з застосування технологій та технічних засобів (комбайнів), які залишають на полі незернову частину рослин у валках. За таких умов проведення подальшого обробітку ґрунту без попереднього подрібнення даних рослинних решток і розкидання їх по полю стає неможливим. Відомі знаряддя, які використовуються для подрібнення рослинних решток на поверхні поля, наприклад, лущильники і дискові борони. (Основы проектирования и расчет сельскохозяйственных машин, Л.А. Резников, В.Т. Ещенко, Г. Н. Дьяченко и др., Агропромиздат, 1991, с. 94, 98). Основними недоліками таких знарядь є те, що вони мають високу енергоємність, суттєво ущільнюють ґрунт і не зовсім ефективно подрібнюють рослинні рештки, що затрудняє використання таких полів при проведенні подальших технологічних операцій як підготовка їх під посів і виконання посіву. З рослинними рештками у валках вказані знаряддя взагалі не можуть нічого зробити і, як наслідок, сільгоспвиробники змушені їх спалювати. Відомо подрібнювач рослинних решток, який має вал з шарнірно закріпленими на опорах ножами з лопатками, які встановлені паралельно осі вала з можливістю взаємодії з П-подібними протирізами (патент UA №24411 А, публ. 17.07.1998). Ніж виконано у вигляді пластини, яка розташована перпендикулярно осі вала, при цьому ніж має з однієї сторони ріжучу кромку. Ріжуча кромка ножа і робоча кромка лопатки і зміцнена твердим сплавом. Недоліками відомого подрібнювача є складність конструкції, дороге виготовлення ріжучих елементів. Найбільш близькою до конструкції, що заявляється і, тому вибрана нами за найближчий аналог, є конструкція подрібнювача рослинних решток з робочими органами у вигляді роторів, вали яких нахилені відносно поверхні поля під гострим кутом своїми передніми кінцями, на верхній частині яких закріплені дискові ножі, при цьому ротори жорстко закріплені на задніх нижніх кінцях валів (патенті UА №55751А, публ. 15.04.2003, бюл. №4). Цей подрібнювач досить ефективно подрібнює рослинні рештки, які потрапляють в поле дії ножів роторів, але в більшості випадків стебла, які знаходяться безпосередньо на ґрунті і в валках, не подрібнюються і в міжрядкових заглибленнях залишається значна кількість не подрібнених стебел. Крім того, така конструкція подрібнювача має досить складний механізм приводу і потребує значних затрат енергії на його привід. В основу корисної моделі поставлена задача вдосконалити конструкцію подрібнювача, знизити енерговитрати та покращити якість подрібнення рослинних решток на поверхні поля шляхом спрощення конструкції, розширити технологічні можливості подрібнювача, а також зменшити кількість неподрібнених стебел через виключення засмічення подрібнювача рештками рослин. Поставлена задача вирішується тим, що в подрібнювачі рослинних решток на поверхні поля, який містить корпус з ротором, механізм приводу та опорні колеса, згідно з корисною моделлю, на роторі перпендикулярно його осі встановлені робочі органи або у вигляді ножів прямокутної форми з протирізами, або робочі органи молоткової форми, або Г-подібної форми, при цьому протирізи нерухомо закріплені в корпусі роз'ємним з'єднанням, розміщені паралельно ножам і мають кількість у два рази меншу, ніж кількість ножів, а ротор встановлено з можливістю його заміни. Внаслідок аналізу літературних джерел не знайдено ідентичного виконання запропонованого пристрою. При такій конструкції подрібнювача висока інтенсивність подрібнення забезпечується завдяки тому, що процес подрібнення протікає рівномірно по всій шириніротора без забивання щілин між ножами і протирізами і рослинні рештки "перемелюються" до утворення маси, здатної переміщатися рухомими елементами подрібнювача та потужним повітряним потоком на поверхню поля. Корисна модель пояснюється графічним матеріалом, де на фіг. 1 схематично зображено конструкцію подрібнювача. На фіг. 2 зображено робочий орган молоткової форми. На фіг. 3 зображено робочий орган Г-подібної форми. Подрібнювач рослинних решток на поверхні поля містить корпус 1 з навіскою 2, в якому розміщено з можливістю обертання і заміни ротор 3 з робочими органами або у вигляді ножів прямокутної форми 4 з протирізами 5, або робочими органами молоткової форми 6, або Г 1 UA 97727 U 5 10 15 20 25 30 35 40 45 подібної форми 7, при цьому або ножі 4, або робочі органи молоткової форми 6, або робочі органи Г-подібної форми 7 закріплені на роторі 3 шарнірно роз'ємним з'єднанням перпендикулярно осі ротора 3. Ножі 4 встановлені на роторі 3 з можливістю взаємодії з протирізами 5, які нерухомо роз'ємним з'єднанням закріплені в корпусі 1 і розміщені паралельно ножам 4. Ротор 3 має відомий шків 8, який клиновими ременями 9 зв'язаний з ведучим шківом 10. Ведучий шків 10 зв'язаний з редуктором 11 за допомогою вала 12. Редуктор 11 жорстко закріплено на корпусі 1. Крім того, на корпусі 1 закріплені направляючі пластини 13. Корпус 1 має опірні колеса 14. Для подрібнення і розкидання рослинних решток у валках використовується ротор з прямими ножами 4, які закріпленні на роторі 3 попарно шарнірно роз'ємним з'єднанням перпендикулярно осі ротора 3. Ножі 4 встановлені на роторі 3 з можливістю взаємодії з протирізами 5, які нерухомо роз'ємним з'єднанням закріплені в корпусі 1 і розміщені паралельно ножам 4. Для подрібнення і розкидання решток кукурудзи, соняшнику, гілок, бадилля, трави використовується змінний ротор 3, на якому шарнірно роз'ємним з'єднанням перпендикулярно осі ротора 3 закріплені робочі органи молоткової форми 6, або робочі органи Г-подібної форми 7. При виконанні цих робіт протирізи 5 знімаються. При цьому для подрібнення бадилля, трави, соняшнику рекомендується користуватися Гподібними ножами 7. Для подрібнення більш жорстких решток (кукурудзи, гілок) використовуються робочі органи молоткової форми 6. Працює подрібнювач рослинних решток на поверхні поля наступним чином. Подрібнювач за допомогою навіски 2 на корпусі 1 закріплюється на тракторі і переміщується по полю, спираючись на опорні колеса 14. Ротор 3 подрібнювача за допомогою шківів 8 і 10, ременів 9 і редуктора 11 зв'язаний з валом відбору потужності трактора. Таким чином він готовий до роботи. Подрібнення рослинних решток у валках. При руху подрібнювача ножі 4 підхоплюють із валка рослинні рештки і кидають їх на протирізи 5. Подрібнені рештки під впливом потужного повітряного потоку, який утворюється за рахунок високих обертів ротора (3000 об/хв.), з великою швидкістю надходять до направляючих пластин 13, які рівномірно розподіляють подрібнену масу на ширину до 6.5 метрів. Подрібнення решток кукурудзи, соняшнику, гілок, бадилля, трави. Знімається ротор 3 з прямими ножами 4 і ставиться ротор з молотками 6. При необхідності, молотки замінюються на Г-подібні ножі 7. Знімаються протирізи 5. Замінюється відомий шків 8 на шків більшого діаметра для зниження обертів ротора з 3000 об/хв. до 2 283 об/хв. При руху подрібнювана робочі органи (молотки 6 або Г-подібні ножі 7 з великою швидкістю б'ють по рослинних рештках, подрібнюючи їх, і під впливом потужного повітряного потоку, який утворюється за рахунок високих обертів ротора з великою швидкістю надходять до направляючих пластин 13, які рівномірно розподіляють подрібнену массу на ширину до 6.5 метрів. Використання запропонованого подрібнювача рослинних решток дозволяє: спростити конструкцію; знизити енерговитрати; покращити якість подрібнення рослинних решток на поверхні поля і по всій ширині захвату знаряддя; розширити функціональні можливості подрібнювача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Подрібнювач рослинних решток на поверхні поля, що містить корпус з ротором, механізм приводу та опорні колеса, який відрізняється тим, що на роторі перпендикулярно його осі встановлені робочі органи або у вигляді ножів прямокутної форми з протирізами, або робочі органи молоткової форми, або робочі органи Г-подібної форми, при цьому протирізи нерухомо закріплені в корпусі роз'ємним з'єднанням, розміщені паралельно ножам і мають кількість у два рази меншу, ніж кількість ножів, а ротор встановлено з можливістю його заміни. 2 UA 97727 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
