Коток-подрібнювач рослинних решток

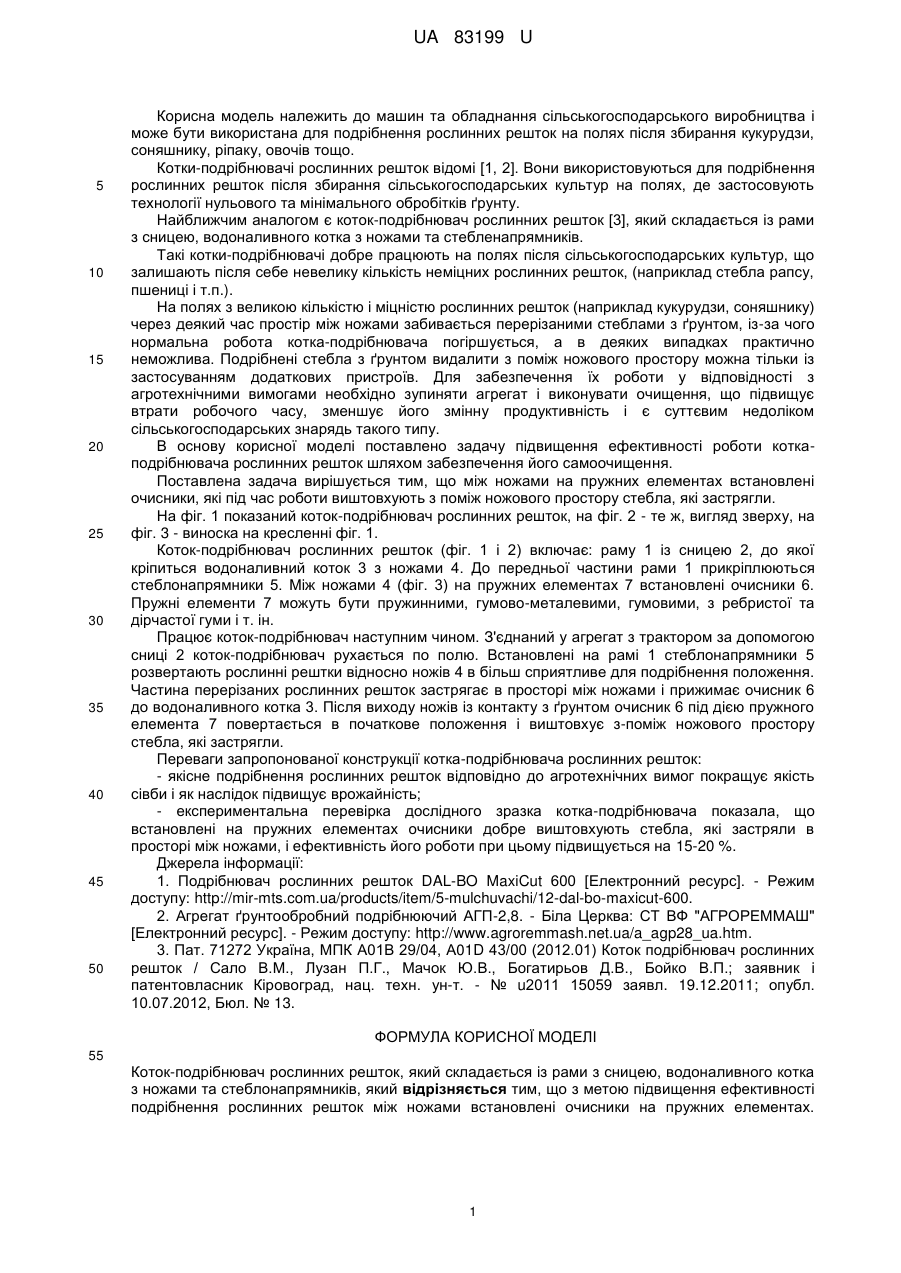

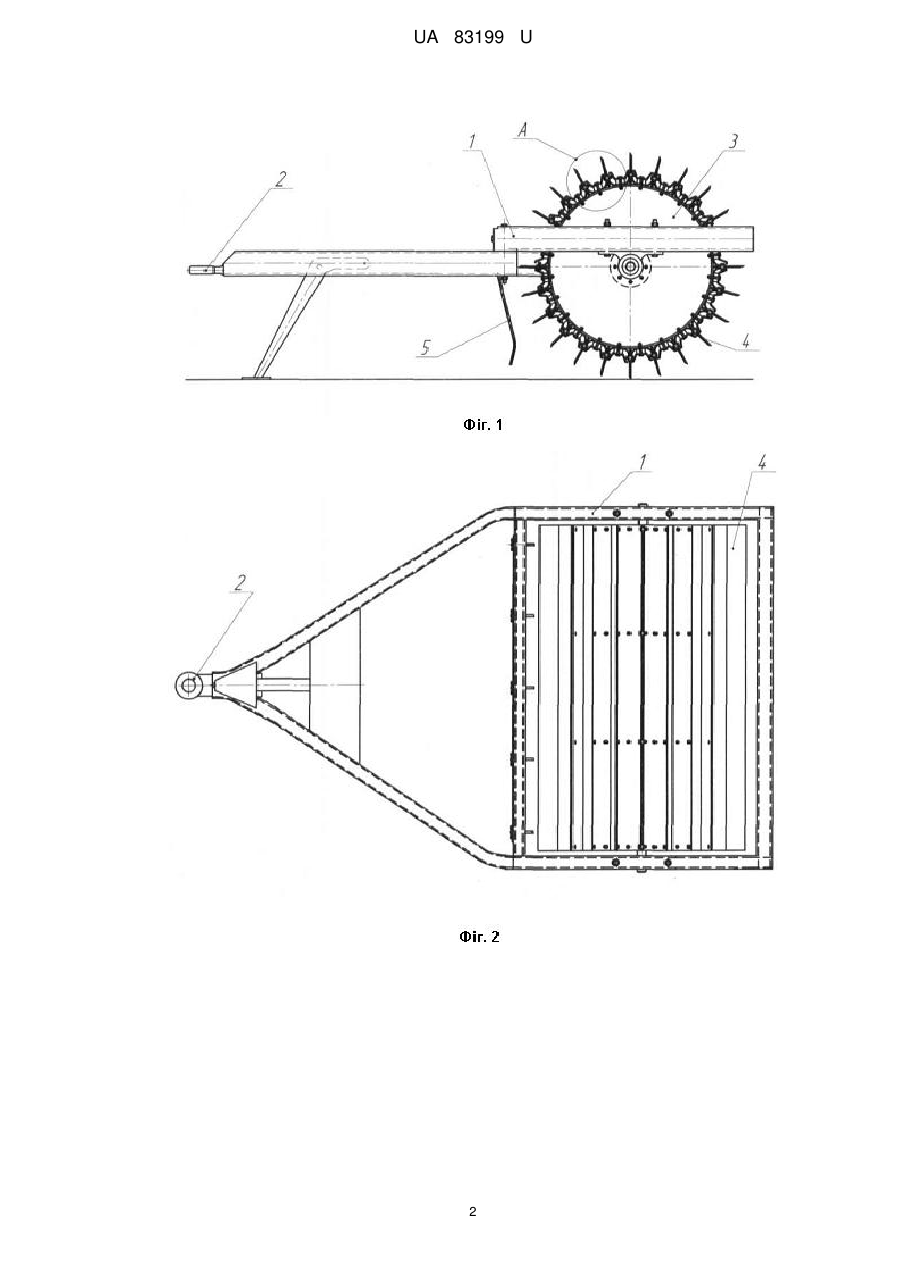

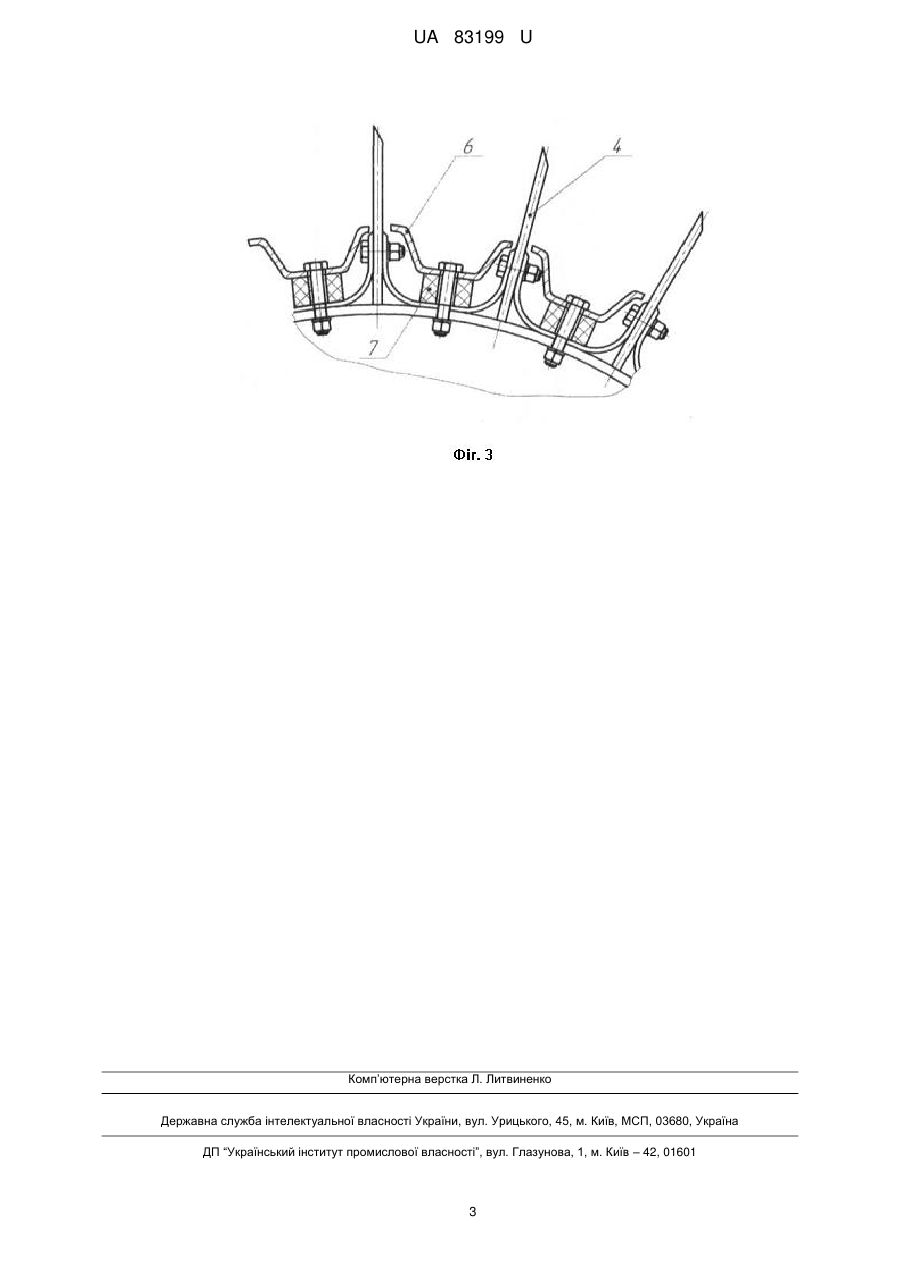

Реферат: Коток-подрібнювач рослинних решток містить раму, сницю, водоналивний коток, ножі, стеблонапрямники, пружні елементи, очисники. UA 83199 U (12) UA 83199 U UA 83199 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машин та обладнання сільськогосподарського виробництва і може бути використана для подрібнення рослинних решток на полях після збирання кукурудзи, соняшнику, ріпаку, овочів тощо. Котки-подрібнювачі рослинних решток відомі [1, 2]. Вони використовуються для подрібнення рослинних решток після збирання сільськогосподарських культур на полях, де застосовують технології нульового та мінімального обробітків ґрунту. Найближчим аналогом є коток-подрібнювач рослинних решток [3], який складається із рами з сницею, водоналивного котка з ножами та стебленапрямників. Такі котки-подрібнювачі добре працюють на полях після сільськогосподарських культур, що залишають після себе невелику кількість неміцних рослинних решток, (наприклад стебла рапсу, пшениці і т.п.). На полях з великою кількістю і міцністю рослинних решток (наприклад кукурудзи, соняшнику) через деякий час простір між ножами забивається перерізаними стеблами з ґрунтом, із-за чого нормальна робота котка-подрібнювача погіршується, а в деяких випадках практично неможлива. Подрібнені стебла з ґрунтом видалити з поміж ножового простору можна тільки із застосуванням додаткових пристроїв. Для забезпечення їх роботи у відповідності з агротехнічними вимогами необхідно зупиняти агрегат і виконувати очищення, що підвищує втрати робочого часу, зменшує його змінну продуктивність і є суттєвим недоліком сільськогосподарських знарядь такого типу. В основу корисної моделі поставлено задачу підвищення ефективності роботи коткаподрібнювача рослинних решток шляхом забезпечення його самоочищення. Поставлена задача вирішується тим, що між ножами на пружних елементах встановлені очисники, які під час роботи виштовхують з поміж ножового простору стебла, які застрягли. На фіг. 1 показаний коток-подрібнювач рослинних решток, на фіг. 2 - те ж, вигляд зверху, на фіг. 3 - виноска на кресленні фіг. 1. Коток-подрібнювач рослинних решток (фіг. 1 і 2) включає: раму 1 із сницею 2, до якої кріпиться водоналивний коток 3 з ножами 4. До передньої частини рами 1 прикріплюються стеблонапрямники 5. Між ножами 4 (фіг. 3) на пружних елементах 7 встановлені очисники 6. Пружні елементи 7 можуть бути пружинними, гумово-металевими, гумовими, з ребристої та дірчастої гуми і т. ін. Працює коток-подрібнювач наступним чином. З'єднаний у агрегат з трактором за допомогою сниці 2 коток-подрібнювач рухається по полю. Встановлені на рамі 1 стеблонапрямники 5 розвертають рослинні рештки відносно ножів 4 в більш сприятливе для подрібнення положення. Частина перерізаних рослинних решток застрягає в просторі між ножами і прижимає очисник 6 до водоналивного котка 3. Після виходу ножів із контакту з ґрунтом очисник 6 під дією пружного елемента 7 повертається в початкове положення і виштовхує з-поміж ножового простору стебла, які застрягли. Переваги запропонованої конструкції котка-подрібнювача рослинних решток: - якісне подрібнення рослинних решток відповідно до агротехнічних вимог покращує якість сівби і як наслідок підвищує врожайність; - експериментальна перевірка дослідного зразка котка-подрібнювача показала, що встановлені на пружних елементах очисники добре виштовхують стебла, які застряли в просторі між ножами, і ефективність його роботи при цьому підвищується на 15-20 %. Джерела інформації: 1. Подрібнювач рослинних решток DAL-BO MaxiCut 600 [Електронний ресурс]. - Режим доступу: http://mir-mts.com.ua/products/item/5-mulchuvachi/12-dal-bo-maxicut-600. 2. Агрегат ґрунтообробний подрібнюючий АГП-2,8. - Біла Церква: СТ ВФ "АГРОРЕММАШ" [Електронний ресурс]. - Режим доступу: http://www.agroremmash.net.ua/a_agp28_ua.htm. 3. Пат. 71272 Україна, МПК А01В 29/04, А01D 43/00 (2012.01) Коток подрібнювач рослинних решток / Сало В.М., Лузан П.Г., Мачок Ю.В., Богатирьов Д.В., Бойко В.П.; заявник і патентовласник Кіровоград, нац. техн. ун-т. - № u2011 15059 заявл. 19.12.2011; опубл. 10.07.2012, Бюл. № 13. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Коток-подрібнювач рослинних решток, який складається із рами з сницею, водоналивного котка з ножами та стеблонапрямників, який відрізняється тим, що з метою підвищення ефективності подрібнення рослинних решток між ножами встановлені очисники на пружних елементах. 1 UA 83199 U 2 UA 83199 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ –42, 01601 3
