Коток-подрібнювач рослинних решток

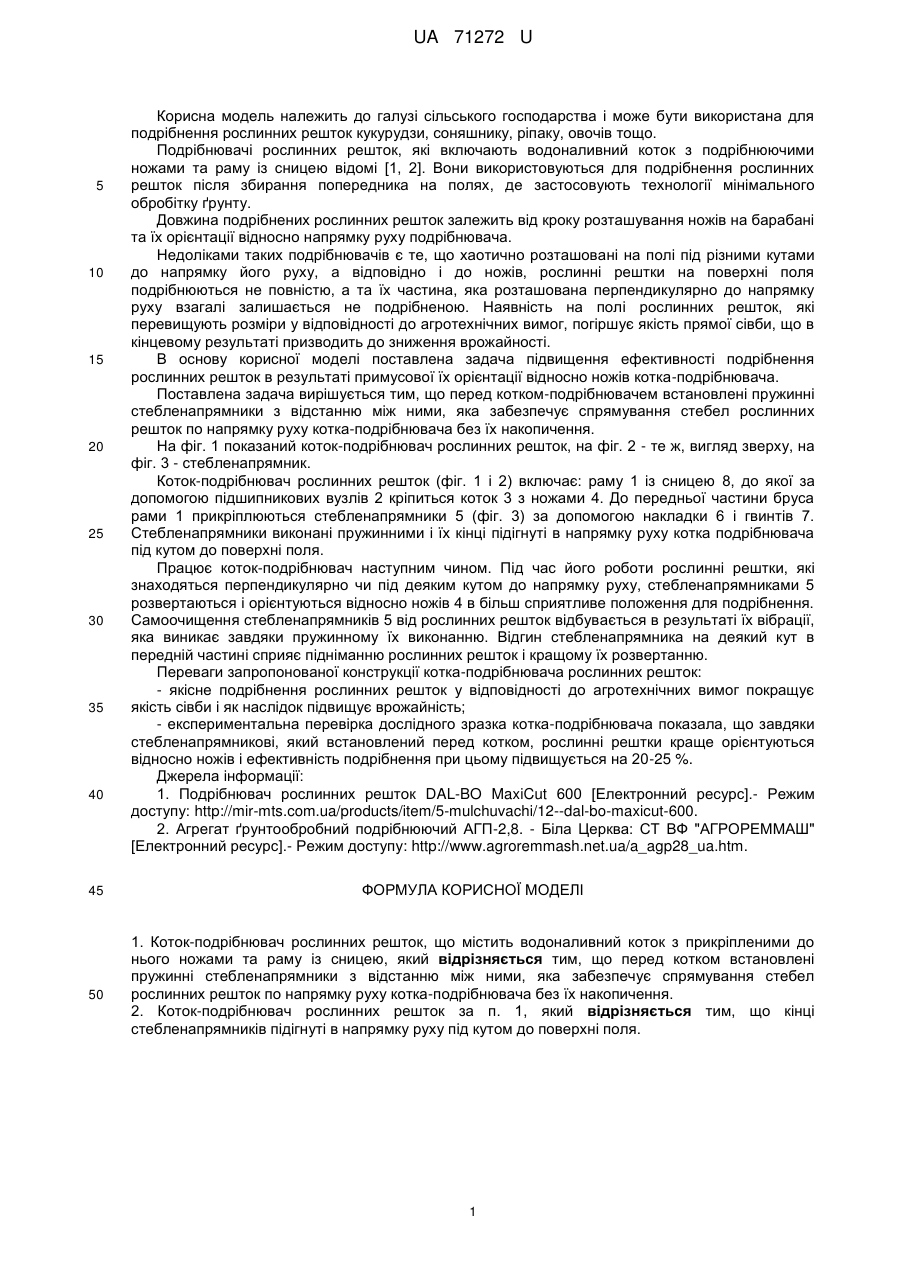

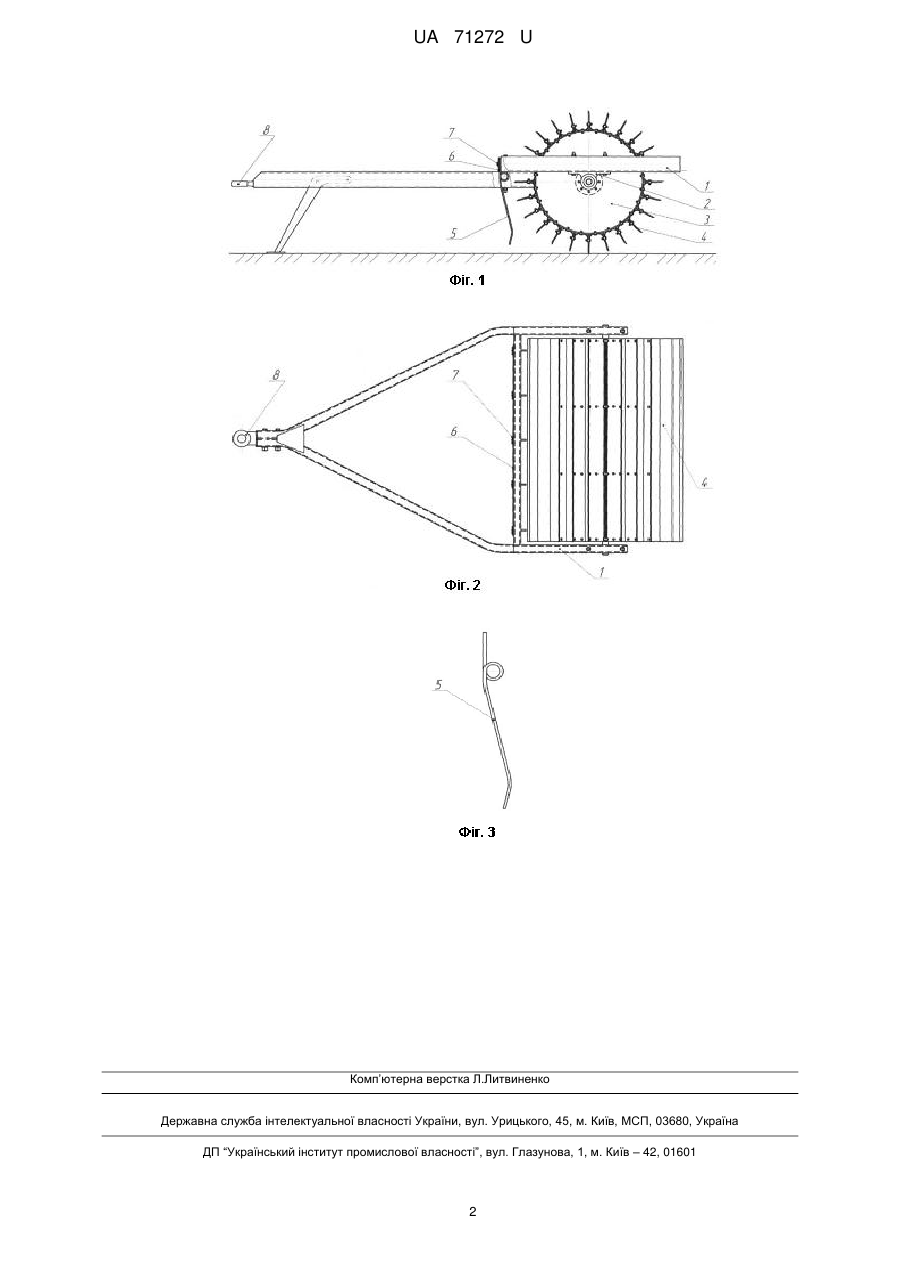

Реферат: Коток-подрібнювач рослинних решток містить водоналивний коток з прикріпленими до нього ножами та раму із сницею. Перед котком встановлені пружинні стебленапрямники з відстанню між ними, яка забезпечує спрямування стебел рослинних решток по напрямку руху коткаподрібнювача без їх накопичення. UA 71272 U (12) UA 71272 U UA 71272 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства і може бути використана для подрібнення рослинних решток кукурудзи, соняшнику, ріпаку, овочів тощо. Подрібнювачі рослинних решток, які включають водоналивний коток з подрібнюючими ножами та раму із сницею відомі [1, 2]. Вони використовуються для подрібнення рослинних решток після збирання попередника на полях, де застосовують технології мінімального обробітку ґрунту. Довжина подрібнених рослинних решток залежить від кроку розташування ножів на барабані та їх орієнтації відносно напрямку руху подрібнювача. Недоліками таких подрібнювачів є те, що хаотично розташовані на полі під різними кутами до напрямку його руху, а відповідно і до ножів, рослинні рештки на поверхні поля подрібнюються не повністю, а та їх частина, яка розташована перпендикулярно до напрямку руху взагалі залишається не подрібненою. Наявність на полі рослинних решток, які перевищують розміри у відповідності до агротехнічних вимог, погіршує якість прямої сівби, що в кінцевому результаті призводить до зниження врожайності. В основу корисної моделі поставлена задача підвищення ефективності подрібнення рослинних решток в результаті примусової їх орієнтації відносно ножів котка-подрібнювача. Поставлена задача вирішується тим, що перед котком-подрібнювачем встановлені пружинні стебленапрямники з відстанню між ними, яка забезпечує спрямування стебел рослинних решток по напрямку руху котка-подрібнювача без їх накопичення. На фіг. 1 показаний коток-подрібнювач рослинних решток, на фіг. 2 - те ж, вигляд зверху, на фіг. 3 - стебленапрямник. Коток-подрібнювач рослинних решток (фіг. 1 і 2) включає: раму 1 із сницею 8, до якої за допомогою підшипникових вузлів 2 кріпиться коток 3 з ножами 4. До передньої частини бруса рами 1 прикріплюються стебленапрямники 5 (фіг. 3) за допомогою накладки 6 і гвинтів 7. Стебленапрямники виконані пружинними і їх кінці підігнуті в напрямку руху котка подрібнювача під кутом до поверхні поля. Працює коток-подрібнювач наступним чином. Під час його роботи рослинні рештки, які знаходяться перпендикулярно чи під деяким кутом до напрямку руху, стебленапрямниками 5 розвертаються і орієнтуються відносно ножів 4 в більш сприятливе положення для подрібнення. Самоочищення стебленапрямників 5 від рослинних решток відбувається в результаті їх вібрації, яка виникає завдяки пружинному їх виконанню. Відгин стебленапрямника на деякий кут в передній частині сприяє підніманню рослинних решток і кращому їх розвертанню. Переваги запропонованої конструкції котка-подрібнювача рослинних решток: - якісне подрібнення рослинних решток у відповідності до агротехнічних вимог покращує якість сівби і як наслідок підвищує врожайність; - експериментальна перевірка дослідного зразка котка-подрібнювача показала, що завдяки стебленапрямникові, який встановлений перед котком, рослинні рештки краще орієнтуються відносно ножів і ефективність подрібнення при цьому підвищується на 20-25 %. Джерела інформації: 1. Подрібнювач рослинних решток DAL-BO MaxiCut 600 [Електронний ресурс].- Режим доступу: http://mir-mts.com.ua/products/item/5-mulchuvachi/12--dal-bo-maxicut-600. 2. Агрегат ґрунтообробний подрібнюючий АГП-2,8. - Біла Церква: СТ ВФ "АГРОРЕММАШ" [Електронний ресурс].- Режим доступу: http://www.agroremmash.net.ua/a_agp28_ua.htm. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Коток-подрібнювач рослинних решток, що містить водоналивний коток з прикріпленими до нього ножами та раму із сницею, який відрізняється тим, що перед котком встановлені пружинні стебленапрямники з відстанню між ними, яка забезпечує спрямування стебел рослинних решток по напрямку руху котка-подрібнювача без їх накопичення. 2. Коток-подрібнювач рослинних решток за п. 1, який відрізняється тим, що кінці стебленапрямників підігнуті в напрямку руху під кутом до поверхні поля. 1 UA 71272 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
