Спосіб вирощування рослин в теплиці

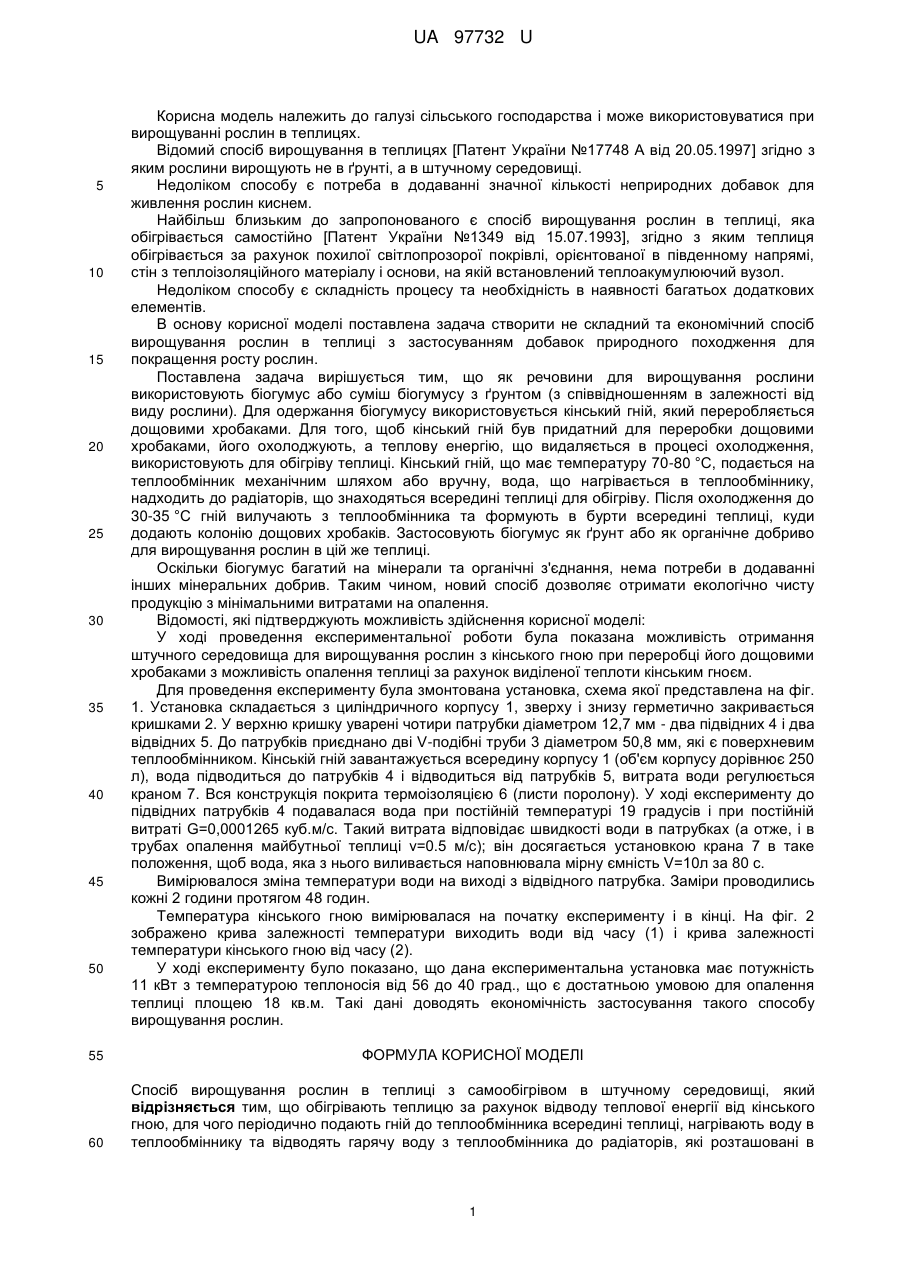

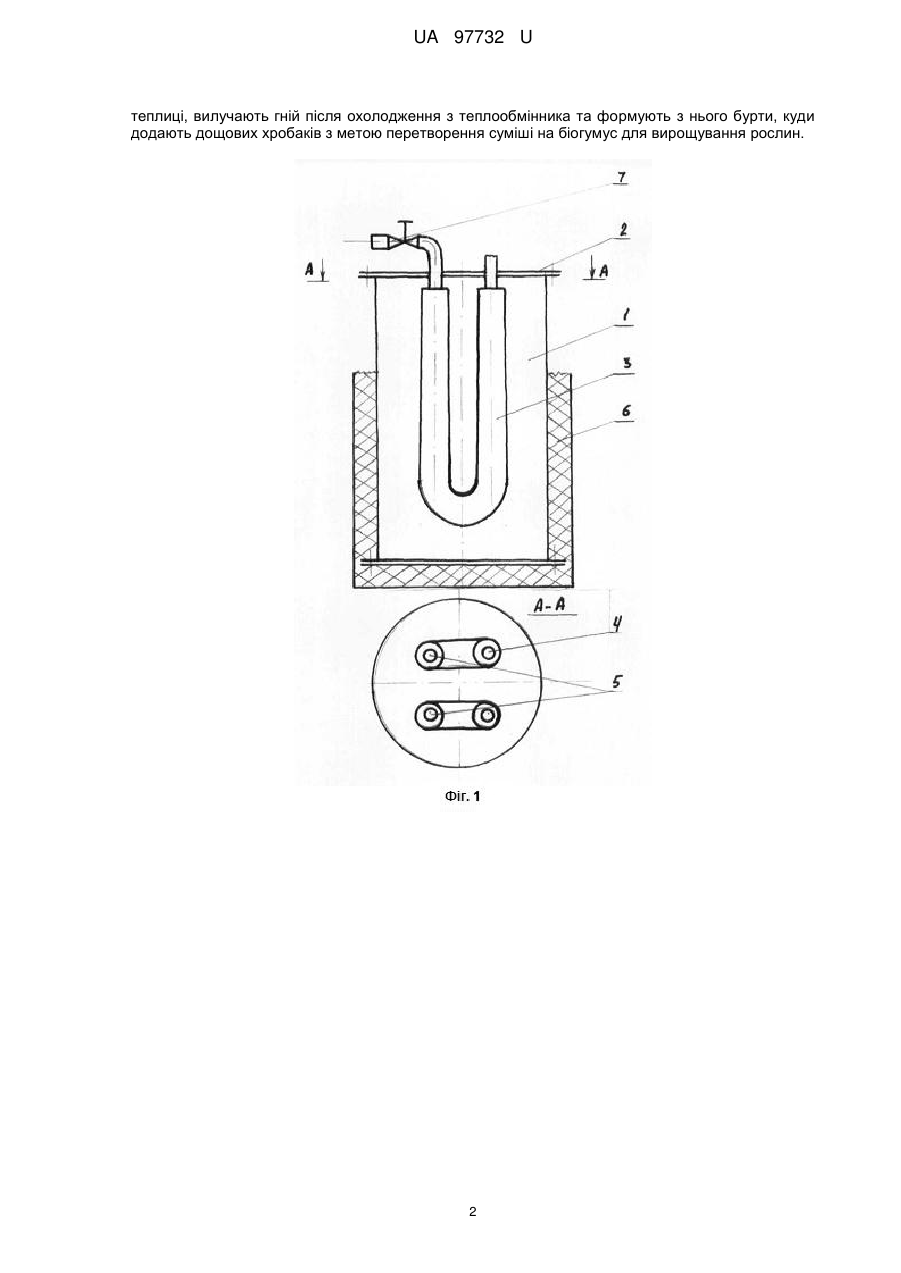

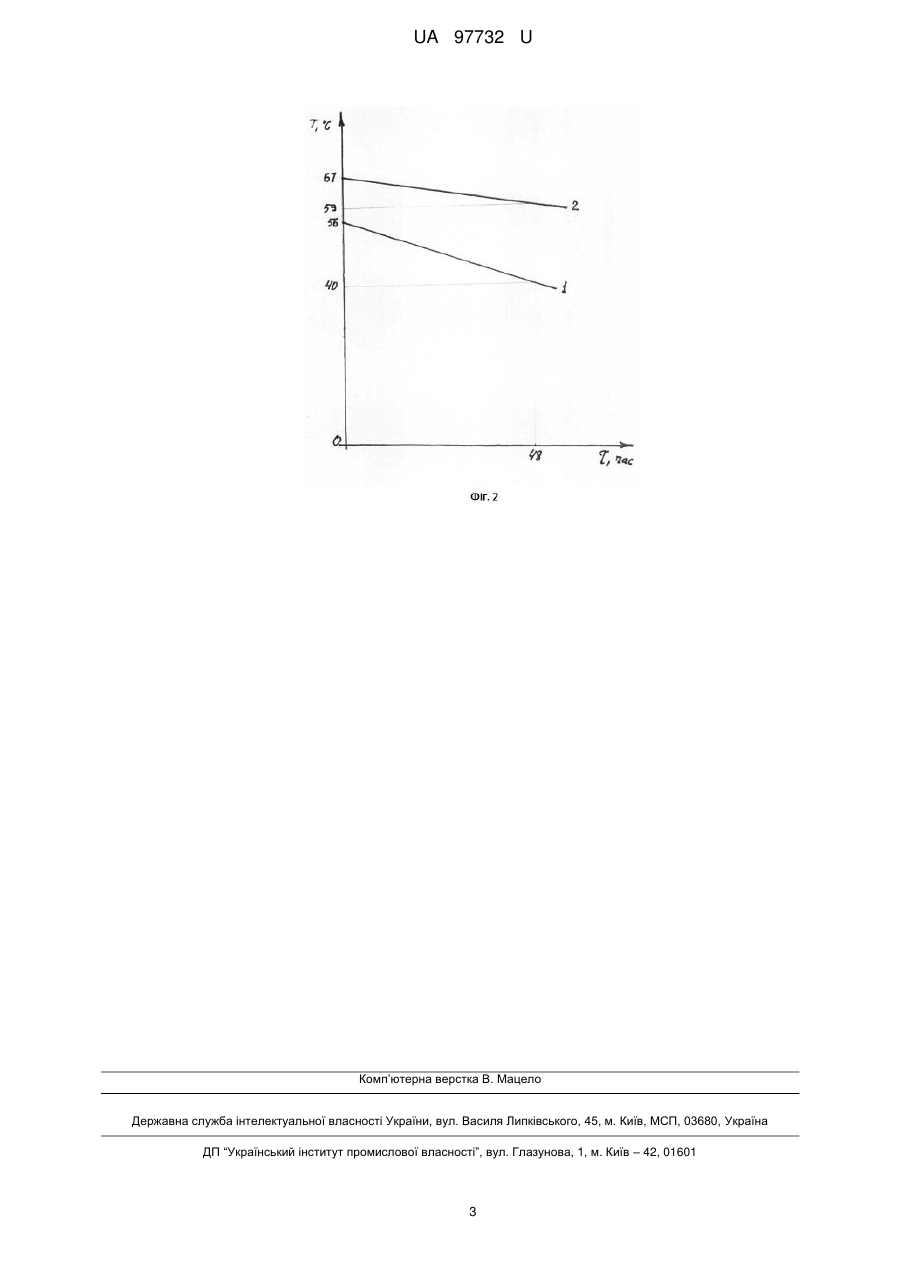

Реферат: Спосіб вирощування рослин в теплиці з самообігрівом в штучному середовищі. Обігрівають теплицю за рахунок відводу теплової енергії від кінського гною, для чого періодично подають гній до теплообмінника всередині теплиці, нагрівають воду в теплообміннику та відводять гарячу воду з теплообмінника до радіаторів, які розташовані в теплиці, вилучають гній після охолодження з теплообмінника та формують з нього бурти, куди додають дощових хробаків з метою перетворення суміші на біогумус для вирощування рослин. UA 97732 U (54) СПОСІБ ВИРОЩУВАННЯ РОСЛИН В ТЕПЛИЦІ UA 97732 U UA 97732 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства і може використовуватися при вирощуванні рослин в теплицях. Відомий спосіб вирощування в теплицях [Патент України №17748 А від 20.05.1997] згідно з яким рослини вирощують не в ґрунті, а в штучному середовищі. Недоліком способу є потреба в додаванні значної кількості неприродних добавок для живлення рослин киснем. Найбільш близьким до запропонованого є спосіб вирощування рослин в теплиці, яка обігрівається самостійно [Патент України №1349 від 15.07.1993], згідно з яким теплиця обігрівається за рахунок похилої світлопрозорої покрівлі, орієнтованої в південному напрямі, стін з теплоізоляційного матеріалу і основи, на якій встановлений теплоакумулюючий вузол. Недоліком способу є складність процесу та необхідність в наявності багатьох додаткових елементів. В основу корисної моделі поставлена задача створити не складний та економічний спосіб вирощування рослин в теплиці з застосуванням добавок природного походження для покращення росту рослин. Поставлена задача вирішується тим, що як речовини для вирощування рослини використовують біогумус або суміш біогумусу з ґрунтом (з співвідношенням в залежності від виду рослини). Для одержання біогумусу використовується кінський гній, який переробляється дощовими хробаками. Для того, щоб кінський гній був придатний для переробки дощовими хробаками, його охолоджують, а теплову енергію, що видаляється в процесі охолодження, використовують для обігріву теплиці. Кінський гній, що має температуру 70-80 °C, подається на теплообмінник механічним шляхом або вручну, вода, що нагрівається в теплообміннику, надходить до радіаторів, що знаходяться всередині теплиці для обігріву. Після охолодження до 30-35 °C гній вилучають з теплообмінника та формують в бурти всередині теплиці, куди додають колонію дощових хробаків. Застосовують біогумус як ґрунт або як органічне добриво для вирощування рослин в цій же теплиці. Оскільки біогумус багатий на мінерали та органічні з'єднання, нема потреби в додаванні інших мінеральних добрив. Таким чином, новий спосіб дозволяє отримати екологічно чисту продукцію з мінімальними витратами на опалення. Відомості, які підтверджують можливість здійснення корисної моделі: У ході проведення експериментальної роботи була показана можливість отримання штучного середовища для вирощування рослин з кінського гною при переробці його дощовими хробаками з можливість опалення теплиці за рахунок виділеної теплоти кінським гноєм. Для проведення експерименту була змонтована установка, схема якої представлена на фіг. 1. Установка складається з циліндричного корпусу 1, зверху і знизу герметично закривається кришками 2. У верхню кришку уварені чотири патрубки діаметром 12,7 мм - два підвідних 4 і два відвідних 5. До патрубків приєднано дві V-подібні труби 3 діаметром 50,8 мм, які є поверхневим теплообмінником. Кінській гній завантажується всередину корпусу 1 (об'єм корпусу дорівнює 250 л), вода підводиться до патрубків 4 і відводиться від патрубків 5, витрата води регулюється краном 7. Вся конструкція покрита термоізоляцією 6 (листи поролону). У ході експерименту до підвідних патрубків 4 подавалася вода при постійній температурі 19 градусів і при постійній витраті G=0,0001265 куб.м/с. Такий витрата відповідає швидкості води в патрубках (а отже, і в трубах опалення майбутньої теплиці v=0.5 м/с); він досягається установкою крана 7 в таке положення, щоб вода, яка з нього виливається наповнювала мірну ємність V=10л за 80 с. Вимірювалося зміна температури води на виході з відвідного патрубка. Заміри проводились кожні 2 години протягом 48 годин. Температура кінського гною вимірювалася на початку експерименту і в кінці. На фіг. 2 зображено крива залежності температури виходить води від часу (1) і крива залежності температури кінського гною від часу (2). У ході експерименту було показано, що дана експериментальна установка має потужність 11 кВт з температурою теплоносія від 56 до 40 град., що є достатньою умовою для опалення теплиці площею 18 кв.м. Такі дані доводять економічність застосування такого способу вирощування рослин. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб вирощування рослин в теплиці з самообігрівом в штучному середовищі, який відрізняється тим, що обігрівають теплицю за рахунок відводу теплової енергії від кінського гною, для чого періодично подають гній до теплообмінника всередині теплиці, нагрівають воду в теплообміннику та відводять гарячу воду з теплообмінника до радіаторів, які розташовані в 1 UA 97732 U теплиці, вилучають гній після охолодження з теплообмінника та формують з нього бурти, куди додають дощових хробаків з метою перетворення суміші на біогумус для вирощування рослин. 2 UA 97732 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
