Ручний пристрій для обробітку ґрунту л.м. нерівного

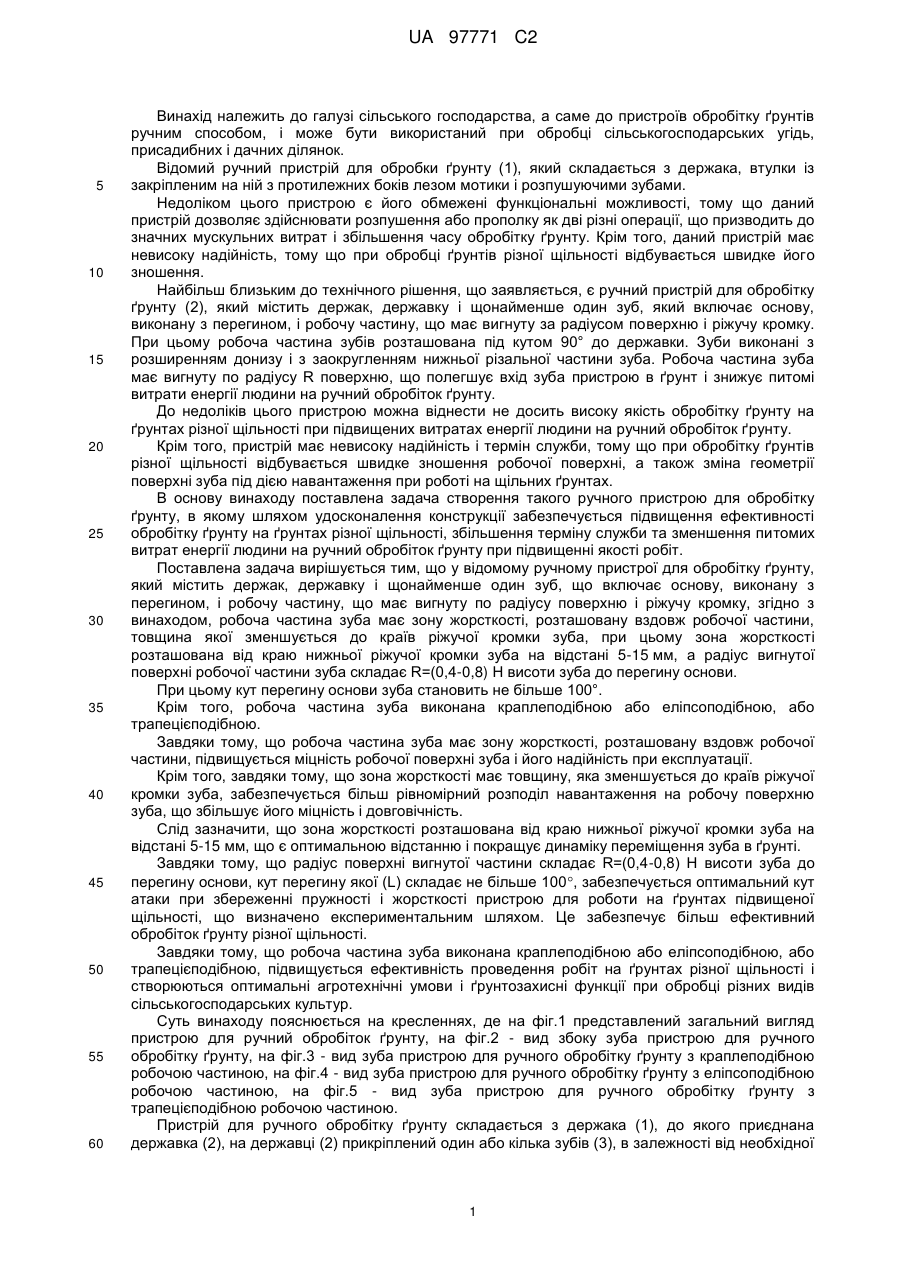

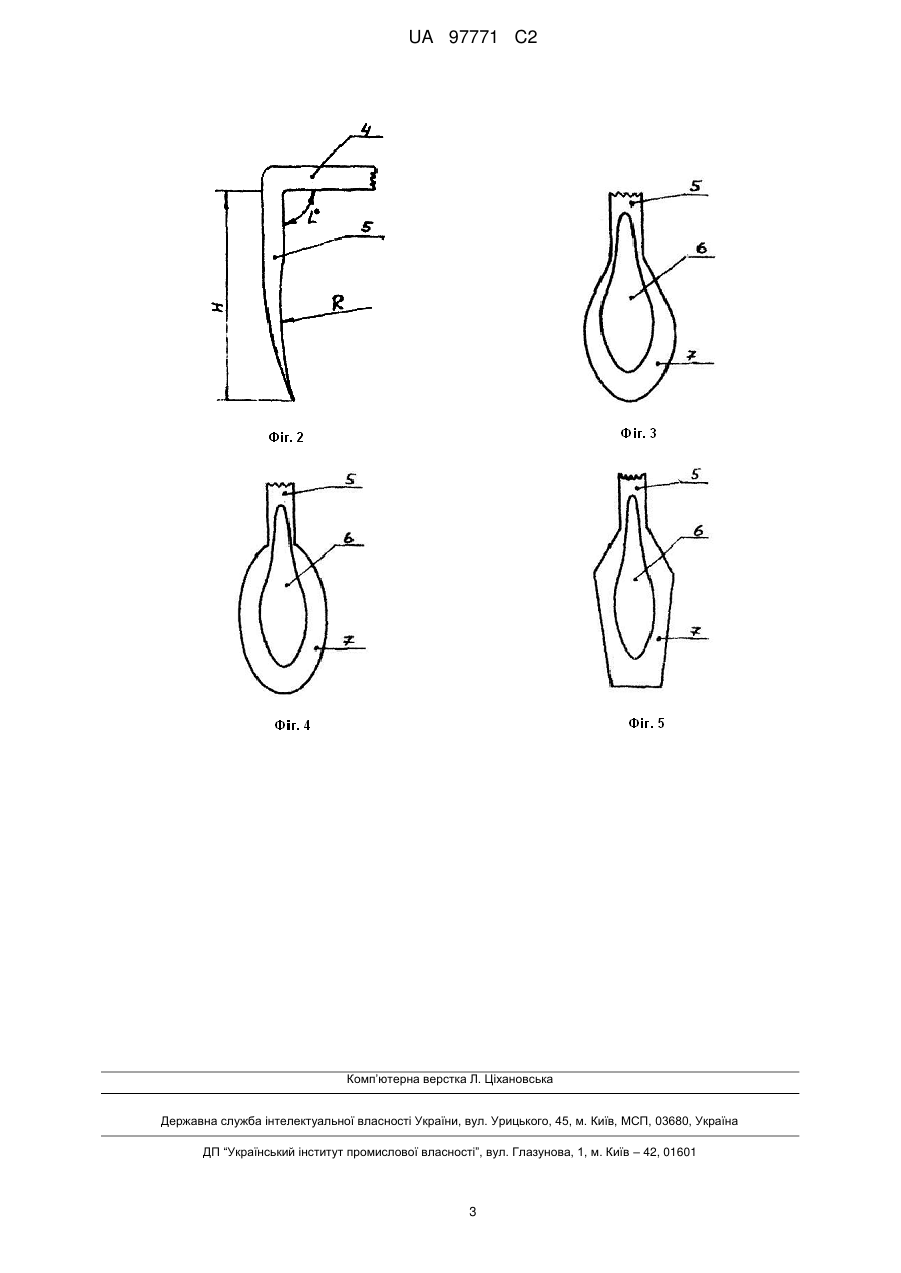

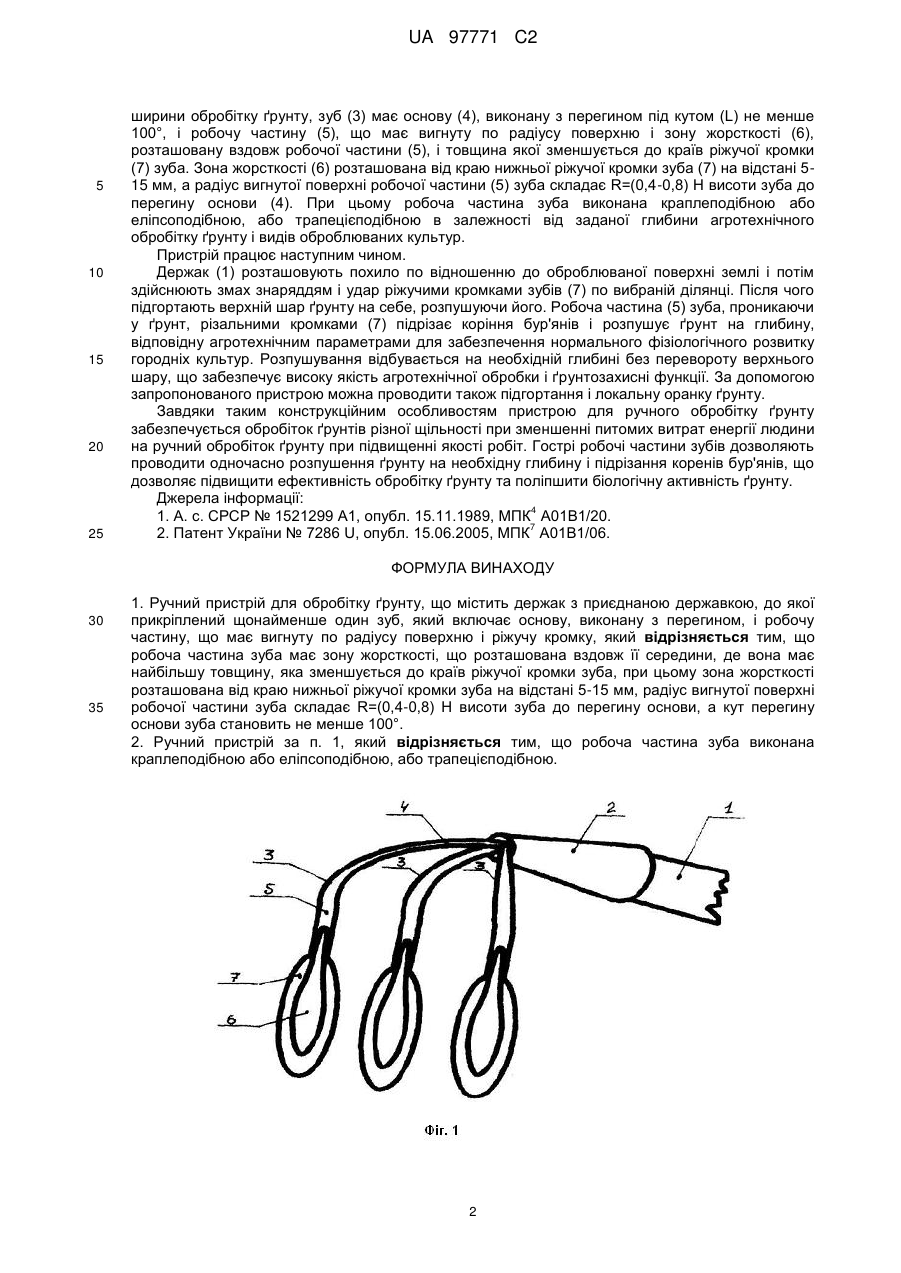

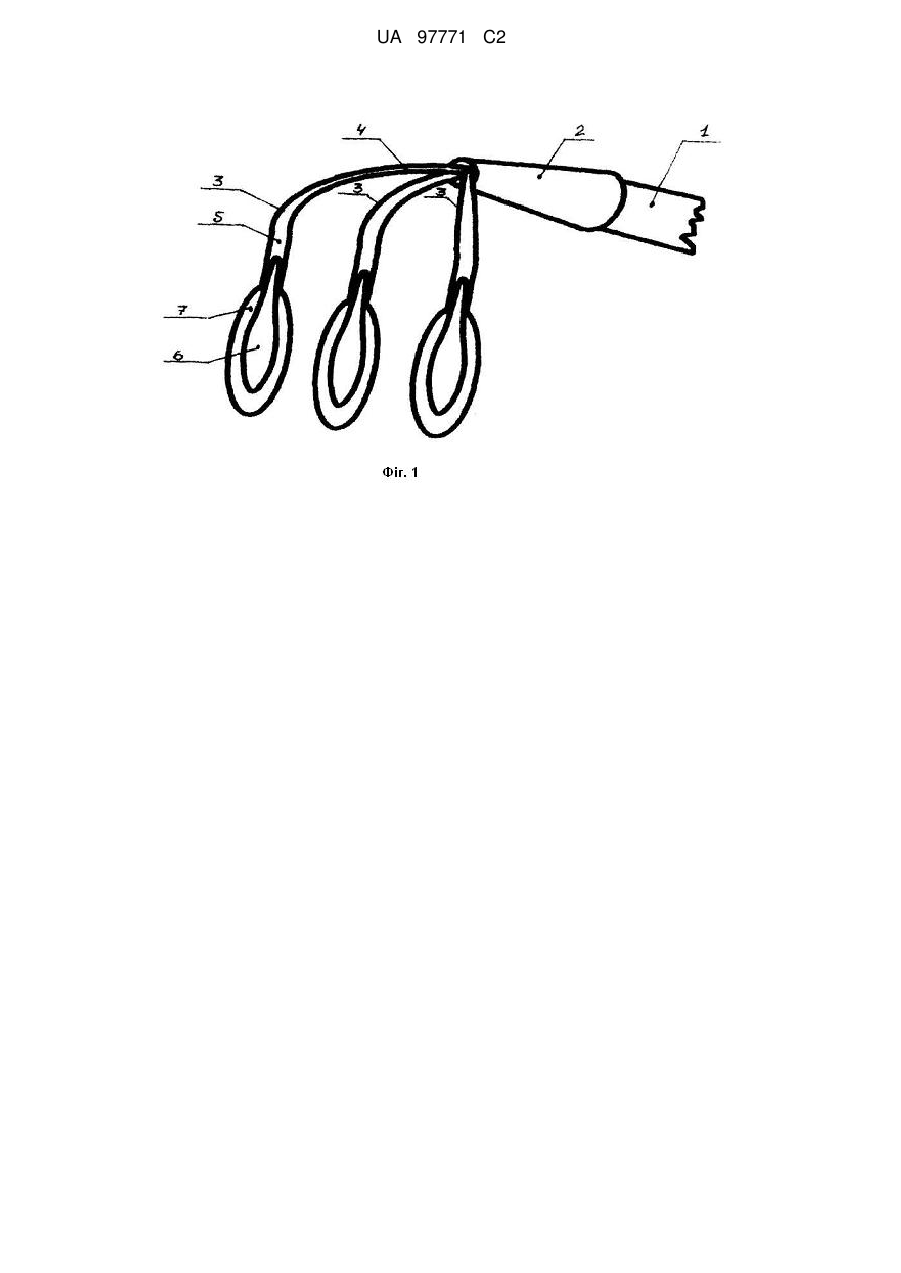

Реферат: Ручний пристрій для обробітку ґрунту містить держак з приєднаною державкою, до якої прикріплений щонайменше один зуб, який включає основу, виконану з перегином, і робочу частину, що має вигнуту по радіусу поверхню і ріжучу кромку. Робоча частина зуба має зону жорсткості, що розташована вздовж її середини, де вона має найбільшу товщину, яка зменшується до країв ріжучої кромки зуба. Зона жорсткості розташована від краю нижньої ріжучої кромки зуба на відстані 5-15 мм, радіус вигнутої поверхні робочої частини зуба складає R=(0,4-0,8) Н висоти зуба до перегину основи, а кут перегину основи зуба становить не менше 100°. UA 97771 C2 (12) UA 97771 C2 UA 97771 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільського господарства, а саме до пристроїв обробітку ґрунтів ручним способом, і може бути використаний при обробці сільськогосподарських угідь, присадибних і дачних ділянок. Відомий ручний пристрій для обробки ґрунту (1), який складається з держака, втулки із закріпленим на ній з протилежних боків лезом мотики і розпушуючими зубами. Недоліком цього пристрою є його обмежені функціональні можливості, тому що даний пристрій дозволяє здійснювати розпушення або прополку як дві різні операції, що призводить до значних мускульних витрат і збільшення часу обробітку ґрунту. Крім того, даний пристрій має невисоку надійність, тому що при обробці ґрунтів різної щільності відбувається швидке його зношення. Найбільш близьким до технічного рішення, що заявляється, є ручний пристрій для обробітку ґрунту (2), який містить держак, державку і щонайменше один зуб, який включає основу, виконану з перегином, і робочу частину, що має вигнуту за радіусом поверхню і ріжучу кромку. При цьому робоча частина зубів розташована під кутом 90° до державки. Зуби виконані з розширенням донизу і з заокругленням нижньої різальної частини зуба. Робоча частина зуба має вигнуту по радіусу R поверхню, що полегшує вхід зуба пристрою в ґрунт і знижує питомі витрати енергії людини на ручний обробіток ґрунту. До недоліків цього пристрою можна віднести не досить високу якість обробітку ґрунту на ґрунтах різної щільності при підвищених витратах енергії людини на ручний обробіток ґрунту. Крім того, пристрій має невисоку надійність і термін служби, тому що при обробітку ґрунтів різної щільності відбувається швидке зношення робочої поверхні, а також зміна геометрії поверхні зуба під дією навантаження при роботі на щільних ґрунтах. В основу винаходу поставлена задача створення такого ручного пристрою для обробітку ґрунту, в якому шляхом удосконалення конструкції забезпечується підвищення ефективності обробітку ґрунту на ґрунтах різної щільності, збільшення терміну служби та зменшення питомих витрат енергії людини на ручний обробіток ґрунту при підвищенні якості робіт. Поставлена задача вирішується тим, що у відомому ручному пристрої для обробітку ґрунту, який містить держак, державку і щонайменше один зуб, що включає основу, виконану з перегином, і робочу частину, що має вигнуту по радіусу поверхню і ріжучу кромку, згідно з винаходом, робоча частина зуба має зону жорсткості, розташовану вздовж робочої частини, товщина якої зменшується до країв ріжучої кромки зуба, при цьому зона жорсткості розташована від краю нижньої ріжучої кромки зуба на відстані 5-15 мм, а радіус вигнутої поверхні робочої частини зуба складає R=(0,4-0,8) Н висоти зуба до перегину основи. При цьому кут перегину основи зуба становить не більше 100°. Крім того, робоча частина зуба виконана краплеподібною або еліпсоподібною, або трапецієподібною. Завдяки тому, що робоча частина зуба має зону жорсткості, розташовану вздовж робочої частини, підвищується міцність робочої поверхні зуба і його надійність при експлуатації. Крім того, завдяки тому, що зона жорсткості має товщину, яка зменшується до країв ріжучої кромки зуба, забезпечується більш рівномірний розподіл навантаження на робочу поверхню зуба, що збільшує його міцність і довговічність. Слід зазначити, що зона жорсткості розташована від краю нижньої ріжучої кромки зуба на відстані 5-15 мм, що є оптимальною відстанню і покращує динаміку переміщення зуба в ґрунті. Завдяки тому, що радіус поверхні вигнутої частини складає R=(0,4-0,8) Н висоти зуба до перегину основи, кут перегину якої (L) складає не більше 100, забезпечується оптимальний кут атаки при збереженні пружності і жорсткості пристрою для роботи на ґрунтах підвищеної щільності, що визначено експериментальним шляхом. Це забезпечує більш ефективний обробіток ґрунту різної щільності. Завдяки тому, що робоча частина зуба виконана краплеподібною або еліпсоподібною, або трапецієподібною, підвищується ефективність проведення робіт на ґрунтах різної щільності і створюються оптимальні агротехнічні умови і ґрунтозахисні функції при обробці різних видів сільськогосподарських культур. Суть винаходу пояснюється на кресленнях, де на фіг.1 представлений загальний вигляд пристрою для ручний обробіток ґрунту, на фіг.2 - вид збоку зуба пристрою для ручного обробітку ґрунту, на фіг.3 - вид зуба пристрою для ручного обробітку ґрунту з краплеподібною робочою частиною, на фіг.4 - вид зуба пристрою для ручного обробітку ґрунту з еліпсоподібною робочою частиною, на фіг.5 - вид зуба пристрою для ручного обробітку ґрунту з трапецієподібною робочою частиною. Пристрій для ручного обробітку ґрунту складається з держака (1), до якого приєднана державка (2), на державці (2) прикріплений один або кілька зубів (3), в залежності від необхідної 1 UA 97771 C2 5 10 15 20 25 ширини обробітку ґрунту, зуб (3) має основу (4), виконану з перегином під кутом (L) не менше 100°, і робочу частину (5), що має вигнуту по радіусу поверхню і зону жорсткості (6), розташовану вздовж робочої частини (5), і товщина якої зменшується до країв ріжучої кромки (7) зуба. Зона жорсткості (6) розташована від краю нижньої ріжучої кромки зуба (7) на відстані 515 мм, а радіус вигнутої поверхні робочої частини (5) зуба складає R=(0,4-0,8) Н висоти зуба до перегину основи (4). При цьому робоча частина зуба виконана краплеподібною або еліпсоподібною, або трапецієподібною в залежності від заданої глибини агротехнічного обробітку ґрунту і видів оброблюваних культур. Пристрій працює наступним чином. Держак (1) розташовують похило по відношенню до оброблюваної поверхні землі і потім здійснюють змах знаряддям і удар ріжучими кромками зубів (7) по вибраній ділянці. Після чого підгортають верхній шар ґрунту на себе, розпушуючи його. Робоча частина (5) зуба, проникаючи у ґрунт, різальними кромками (7) підрізає коріння бур'янів і розпушує ґрунт на глибину, відповідну агротехнічним параметрами для забезпечення нормального фізіологічного розвитку городніх культур. Розпушування відбувається на необхідній глибині без перевороту верхнього шару, що забезпечує високу якість агротехнічної обробки і ґрунтозахисні функції. За допомогою запропонованого пристрою можна проводити також підгортання і локальну оранку ґрунту. Завдяки таким конструкційним особливостям пристрою для ручного обробітку ґрунту забезпечується обробіток ґрунтів різної щільності при зменшенні питомих витрат енергії людини на ручний обробіток ґрунту при підвищенні якості робіт. Гострі робочі частини зубів дозволяють проводити одночасно розпушення ґрунту на необхідну глибину і підрізання коренів бур'янів, що дозволяє підвищити ефективність обробітку ґрунту та поліпшити біологічну активність ґрунту. Джерела інформації: 4 1. А. с. СРСР № 1521299 А1, опубл. 15.11.1989, МПК А01В1/20. 7 2. Патент України № 7286 U, опубл. 15.06.2005, МПК А01В1/06. ФОРМУЛА ВИНАХОДУ 30 35 1. Ручний пристрій для обробітку ґрунту, що містить держак з приєднаною державкою, до якої прикріплений щонайменше один зуб, який включає основу, виконану з перегином, і робочу частину, що має вигнуту по радіусу поверхню і ріжучу кромку, який відрізняється тим, що робоча частина зуба має зону жорсткості, що розташована вздовж її середини, де вона має найбільшу товщину, яка зменшується до країв ріжучої кромки зуба, при цьому зона жорсткості розташована від краю нижньої ріжучої кромки зуба на відстані 5-15 мм, радіус вигнутої поверхні робочої частини зуба складає R=(0,4-0,8) Н висоти зуба до перегину основи, а кут перегину основи зуба становить не менше 100°. 2. Ручний пристрій за п. 1, який відрізняється тим, що робоча частина зуба виконана краплеподібною або еліпсоподібною, або трапецієподібною. 2 UA 97771 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
