Ручний інструмент для обробітку ґрунту

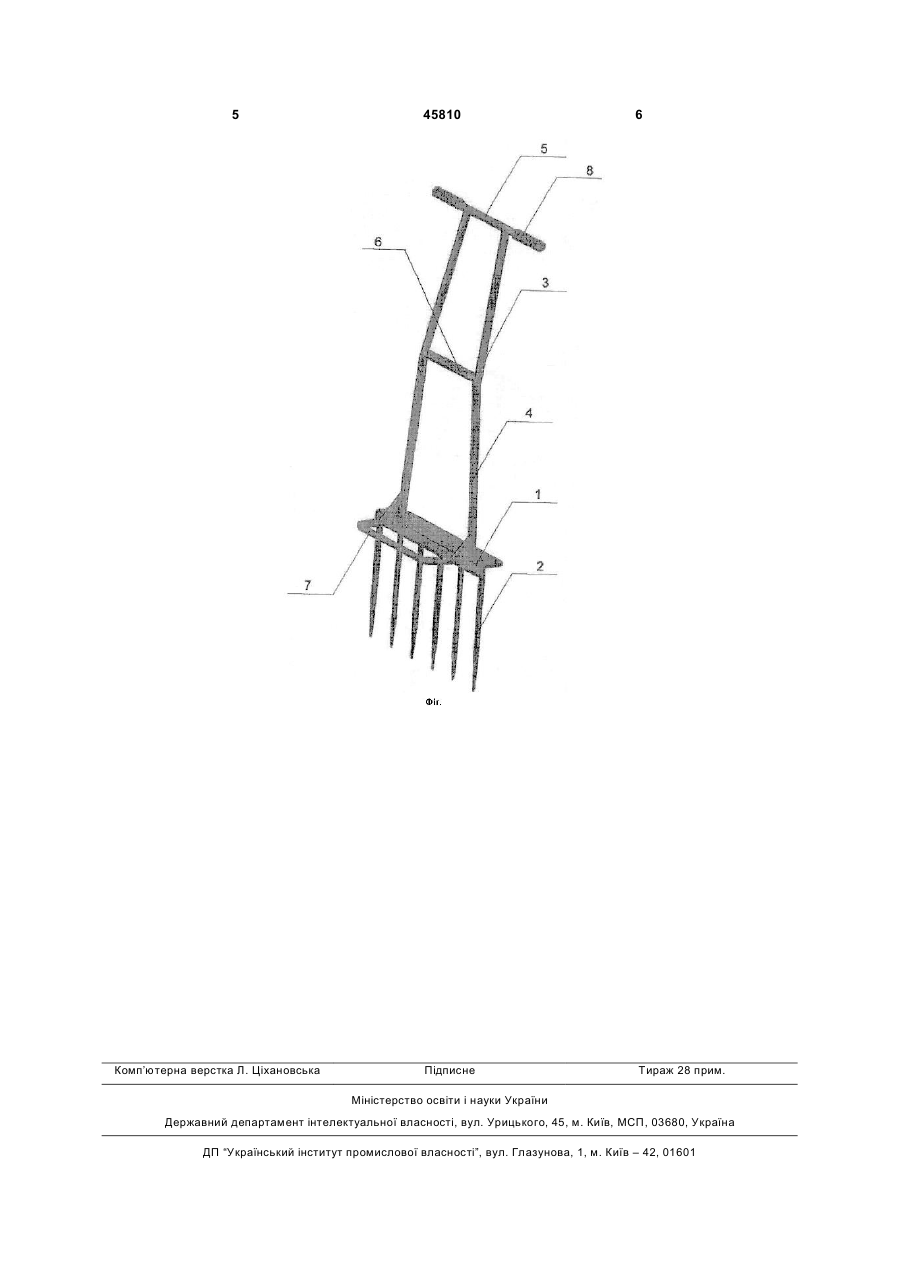

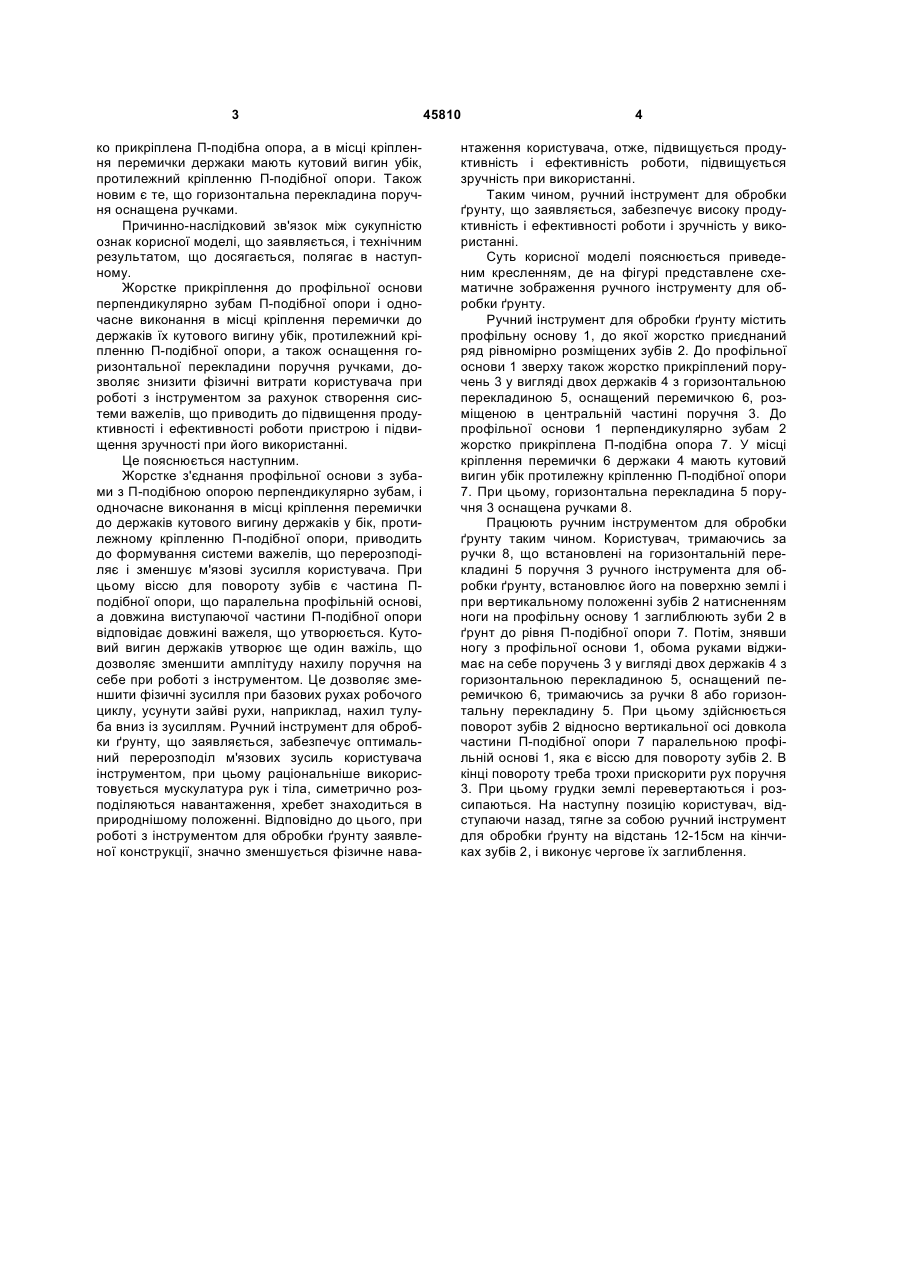

1. Ручний інструмент для обробітку ґрунту, що містить профільну основу з зубами, до якої прикріплений поручень у вигляді двох держаків з горизо 3 ко прикріплена П-подібна опора, а в місці кріплення перемички держаки мають кутовий вигин убік, протилежний кріпленню П-подібної опори. Також новим є те, що горизонтальна перекладина поручня оснащена ручками. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі, що заявляється, і технічним результатом, що досягається, полягає в наступному. Жорстке прикріплення до профільної основи перпендикулярно зубам П-подібної опори і одночасне виконання в місці кріплення перемички до держаків їх кутового вигину убік, протилежний кріпленню П-подібної опори, а також оснащення горизонтальної перекладини поручня ручками, дозволяє знизити фізичні витрати користувача при роботі з інструментом за рахунок створення системи важелів, що приводить до підвищення продуктивності і ефективності роботи пристрою і підвищення зручності при його використанні. Це пояснюється наступним. Жорстке з'єднання профільної основи з зубами з П-подібною опорою перпендикулярно зубам, і одночасне виконання в місці кріплення перемички до держаків кутового вигину держаків у бік, протилежному кріпленню П-подібної опори, приводить до формування системи важелів, що перерозподіляє і зменшує м'язові зусилля користувача. При цьому віссю для повороту зубів є частина Пподібної опори, що паралельна профільній основі, а довжина виступаючої частини П-подібної опори відповідає довжині важеля, що утворюється. Кутовий вигин держаків утворює ще один важіль, що дозволяє зменшити амплітуду нахилу поручня на себе при роботі з інструментом. Це дозволяє зменшити фізичні зусилля при базових рухах робочого циклу, усунути зайві рухи, наприклад, нахил тулуба вниз із зусиллям. Ручний інструмент для обробки ґрунту, що заявляється, забезпечує оптимальний перерозподіл м'язових зусиль користувача інструментом, при цьому раціональніше використовується мускулатура рук і тіла, симетрично розподіляються навантаження, хребет знаходиться в природнішому положенні. Відповідно до цього, при роботі з інструментом для обробки ґрунту заявленої конструкції, значно зменшується фізичне нава 45810 4 нтаження користувача, отже, підвищується продуктивність і ефективність роботи, підвищується зручність при використанні. Таким чином, ручний інструмент для обробки ґрунту, що заявляється, забезпечує високу продуктивність і ефективності роботи і зручність у використанні. Суть корисної моделі пояснюється приведеним кресленням, де на фігурі представлене схематичне зображення ручного інструменту для обробки ґрунту. Ручний інструмент для обробки ґрунту містить профільну основу 1, до якої жорстко приєднаний ряд рівномірно розміщених зубів 2. До профільної основи 1 зверху також жорстко прикріплений поручень 3 у вигляді двох держаків 4 з горизонтальною перекладиною 5, оснащений перемичкою 6, розміщеною в центральній частині поручня 3. До профільної основи 1 перпендикулярно зубам 2 жорстко прикріплена П-подібна опора 7. У місці кріплення перемички 6 держаки 4 мають кутовий вигин убік протилежну кріпленню П-подібної опори 7. При цьому, горизонтальна перекладина 5 поручня 3 оснащена ручками 8. Працюють ручним інструментом для обробки ґрунту таким чином. Користувач, тримаючись за ручки 8, що встановлені на горизонтальній перекладині 5 поручня 3 ручного інструмента для обробки ґрунту, встановлює його на поверхню землі і при вертикальному положенні зубів 2 натисненням ноги на профільну основу 1 заглиблюють зуби 2 в ґрунт до рівня П-подібної опори 7. Потім, знявши ногу з профільної основи 1, обома руками віджимає на себе поручень 3 у вигляді двох держаків 4 з горизонтальною перекладиною 5, оснащений перемичкою 6, тримаючись за ручки 8 або горизонтальну перекладину 5. При цьому здійснюється поворот зубів 2 відносно вертикальної осі довкола частини П-подібної опори 7 паралельною профільній основі 1, яка є віссю для повороту зубів 2. В кінці повороту треба трохи прискорити рух поручня 3. При цьому грудки землі перевертаються і розсипаються. На наступну позицію користувач, відступаючи назад, тягне за собою ручний інструмент для обробки ґрунту на відстань 12-15см на кінчиках зубів 2, і виконує чергове їх заглиблення. 5 Комп’ютерна верстка Л. Ціхановська 45810 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
