Спосіб надійного з’єднання верхів з низами у взутті

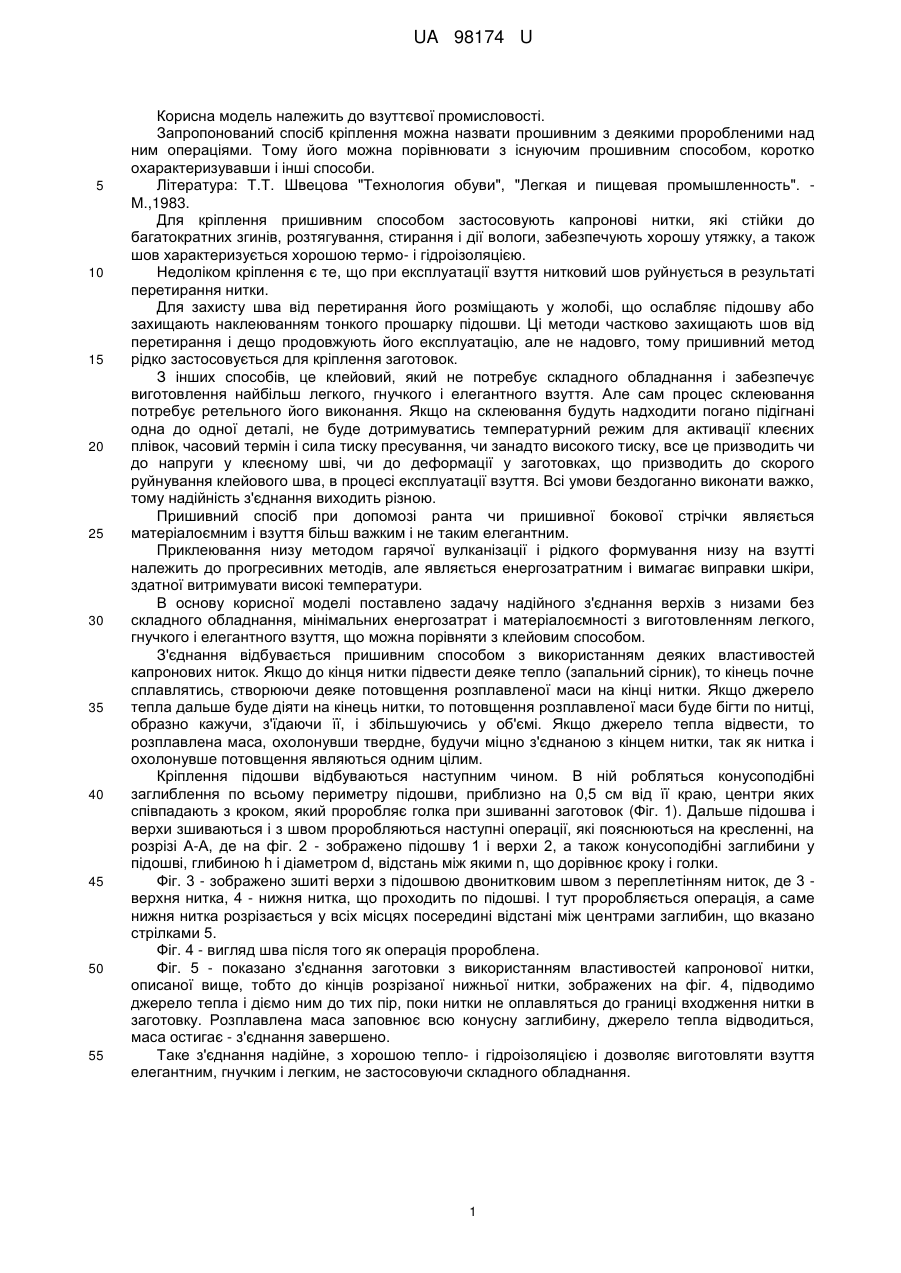

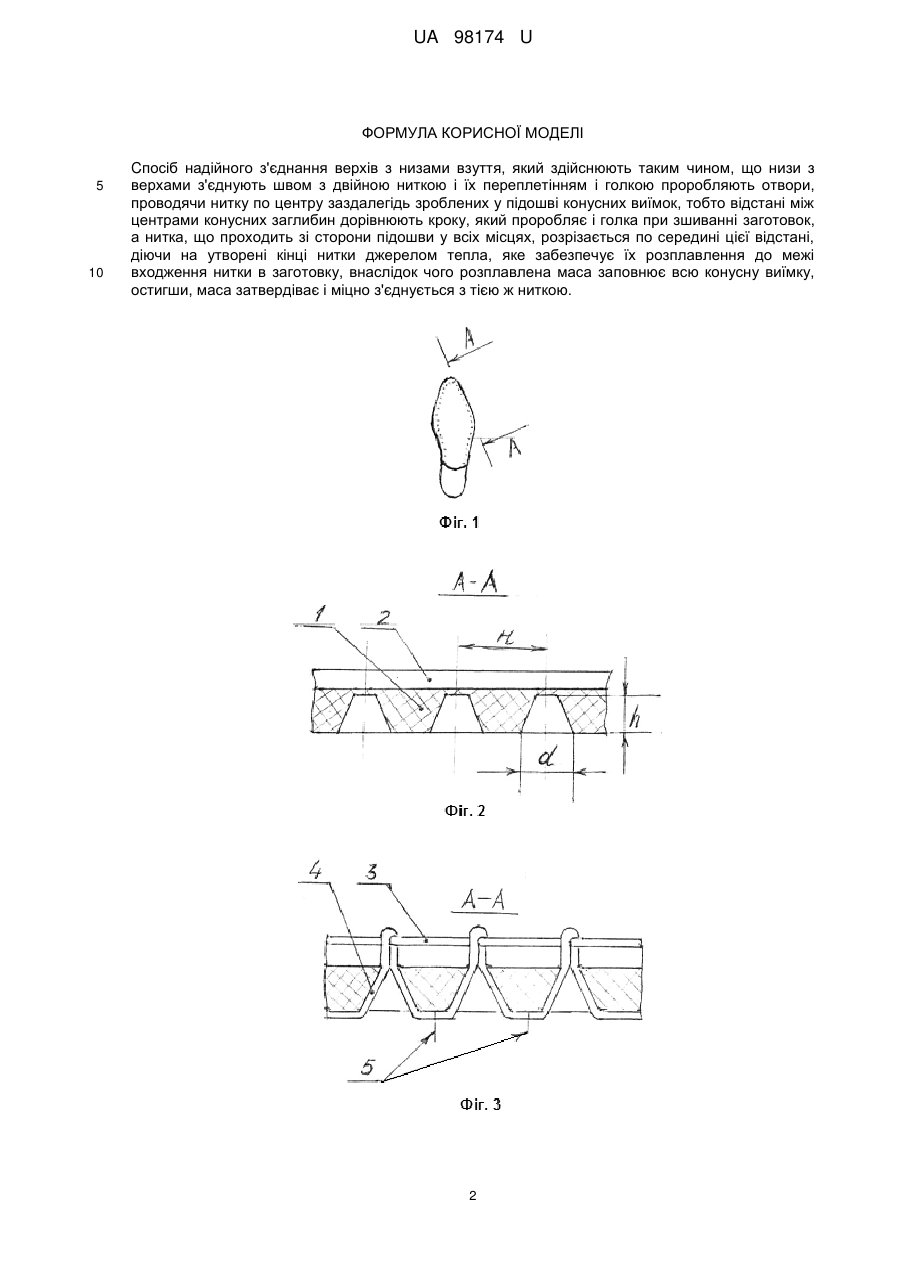

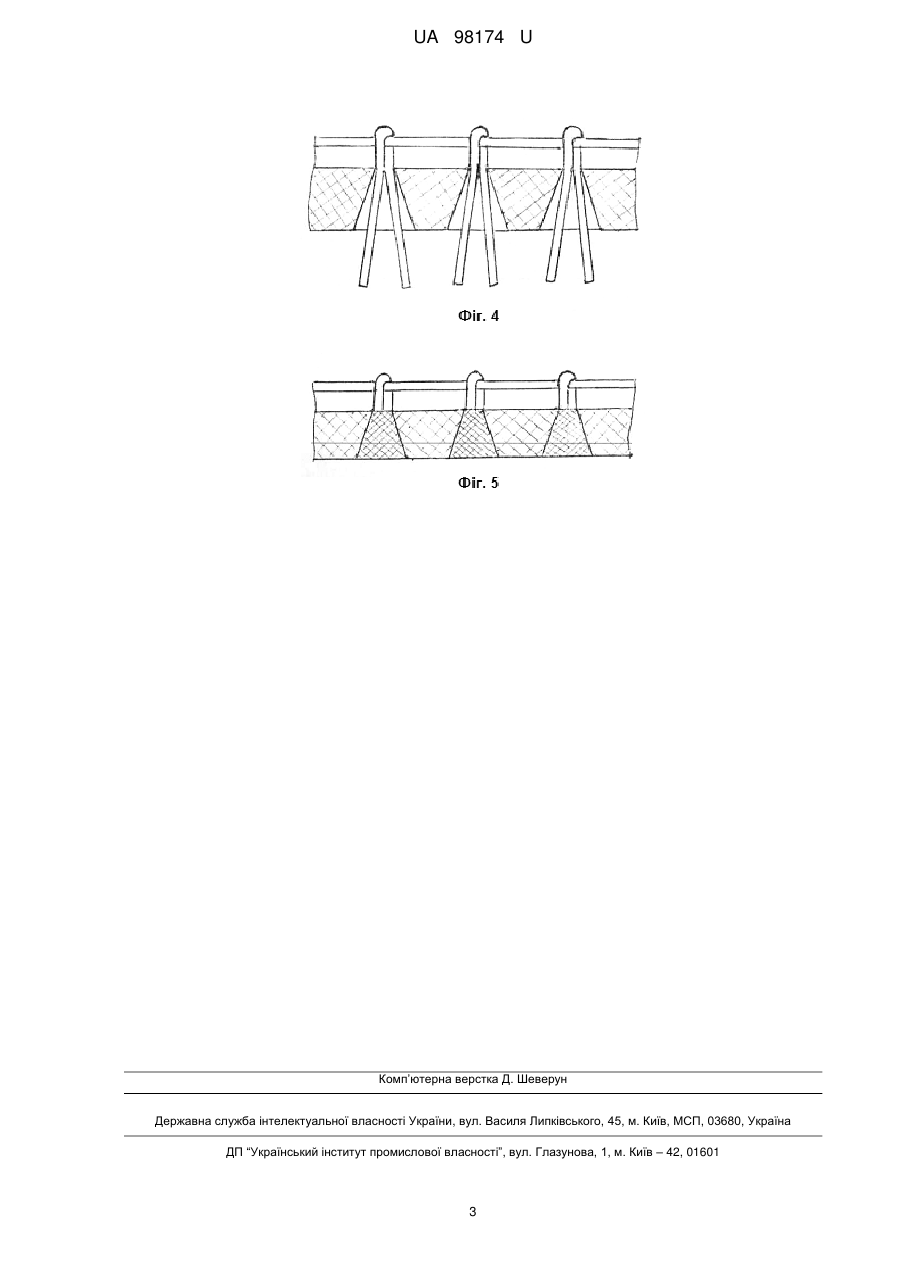

Реферат: UA 98174 U UA 98174 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до взуттєвої промисловості. Запропонований спосіб кріплення можна назвати прошивним з деякими проробленими над ним операціями. Тому його можна порівнювати з існуючим прошивним способом, коротко охарактеризувавши і інші способи. Література: Т.Т. Швецова "Технология обуви", "Легкая и пищевая промышленность". М.,1983. Для кріплення пришивним способом застосовують капронові нитки, які стійки до багатократних згинів, розтягування, стирання і дії вологи, забезпечують хорошу утяжку, а також шов характеризується хорошою термо- і гідроізоляцією. Недоліком кріплення є те, що при експлуатації взуття нитковий шов руйнується в результаті перетирання нитки. Для захисту шва від перетирання його розміщають у жолобі, що ослабляє підошву або захищають наклеюванням тонкого прошарку підошви. Ці методи частково захищають шов від перетирання і дещо продовжують його експлуатацію, але не надовго, тому пришивний метод рідко застосовується для кріплення заготовок. З інших способів, це клейовий, який не потребує складного обладнання і забезпечує виготовлення найбільш легкого, гнучкого і елегантного взуття. Але сам процес склеювання потребує ретельного його виконання. Якщо на склеювання будуть надходити погано підігнані одна до одної деталі, не буде дотримуватись температурний режим для активації клеєних плівок, часовий термін і сила тиску пресування, чи занадто високого тиску, все це призводить чи до напруги у клеєному шві, чи до деформації у заготовках, що призводить до скорого руйнування клейового шва, в процесі експлуатації взуття. Всі умови бездоганно виконати важко, тому надійність з'єднання виходить різною. Пришивний спосіб при допомозі ранта чи пришивної бокової стрічки являється матеріалоємним і взуття більш важким і не таким елегантним. Приклеювання низу методом гарячої вулканізації і рідкого формування низу на взутті належить до прогресивних методів, але являється енергозатратним і вимагає виправки шкіри, здатної витримувати високі температури. В основу корисної моделі поставлено задачу надійного з'єднання верхів з низами без складного обладнання, мінімальних енергозатрат і матеріалоємності з виготовленням легкого, гнучкого і елегантного взуття, що можна порівняти з клейовим способом. З'єднання відбувається пришивним способом з використанням деяких властивостей капронових ниток. Якщо до кінця нитки підвести деяке тепло (запальний сірник), то кінець почне сплавлятись, створюючи деяке потовщення розплавленої маси на кінці нитки. Якщо джерело тепла дальше буде діяти на кінець нитки, то потовщення розплавленої маси буде бігти по нитці, образно кажучи, з'їдаючи її, і збільшуючись у об'ємі. Якщо джерело тепла відвести, то розплавлена маса, охолонувши твердне, будучи міцно з'єднаною з кінцем нитки, так як нитка і охолонувше потовщення являються одним цілим. Кріплення підошви відбуваються наступним чином. В ній робляться конусоподібні заглиблення по всьому периметру підошви, приблизно на 0,5 см від її краю, центри яких співпадають з кроком, який проробляє голка при зшиванні заготовок (Фіг. 1). Дальше підошва і верхи зшиваються і з швом проробляються наступні операції, які пояснюються на кресленні, на розрізі А-А, де на фіг. 2 - зображено підошву 1 і верхи 2, а також конусоподібні заглибини у підошві, глибиною h і діаметром d, відстань між якими n, що дорівнює кроку і голки. Фіг. 3 - зображено зшиті верхи з підошвою двонитковим швом з переплетінням ниток, де 3 верхня нитка, 4 - нижня нитка, що проходить по підошві. І тут проробляється операція, а саме нижня нитка розрізається у всіх місцях посередині відстані між центрами заглибин, що вказано стрілками 5. Фіг. 4 - вигляд шва після того як операція пророблена. Фіг. 5 - показано з'єднання заготовки з використанням властивостей капронової нитки, описаної вище, тобто до кінців розрізаної нижньої нитки, зображених на фіг. 4, підводимо джерело тепла і діємо ним до тих пір, поки нитки не оплавляться до границі входження нитки в заготовку. Розплавлена маса заповнює всю конусну заглибину, джерело тепла відводиться, маса остигає - з'єднання завершено. Таке з'єднання надійне, з хорошою тепло- і гідроізоляцією і дозволяє виготовляти взуття елегантним, гнучким і легким, не застосовуючи складного обладнання. 1 UA 98174 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Cпосіб надійного з'єднання верхів з низами взуття, який здійснюють таким чином, що низи з верхами з'єднують швом з двійною ниткою і їх переплетінням і голкою проробляють отвори, проводячи нитку по центру заздалегідь зроблених у підошві конусних виїмок, тобто відстані між центрами конусних заглибин дорівнюють кроку, який проробляє і голка при зшиванні заготовок, а нитка, що проходить зі сторони підошви у всіх місцях, розрізається по середині цієї відстані, діючи на утворені кінці нитки джерелом тепла, яке забезпечує їх розплавлення до межі входження нитки в заготовку, внаслідок чого розплавлена маса заповнює всю конусну виїмку, остигши, маса затвердіває і міцно з'єднується з тією ж ниткою. 2 UA 98174 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
