Опорний елемент для утримування трансформаторної обмотки з литною ізоляцією

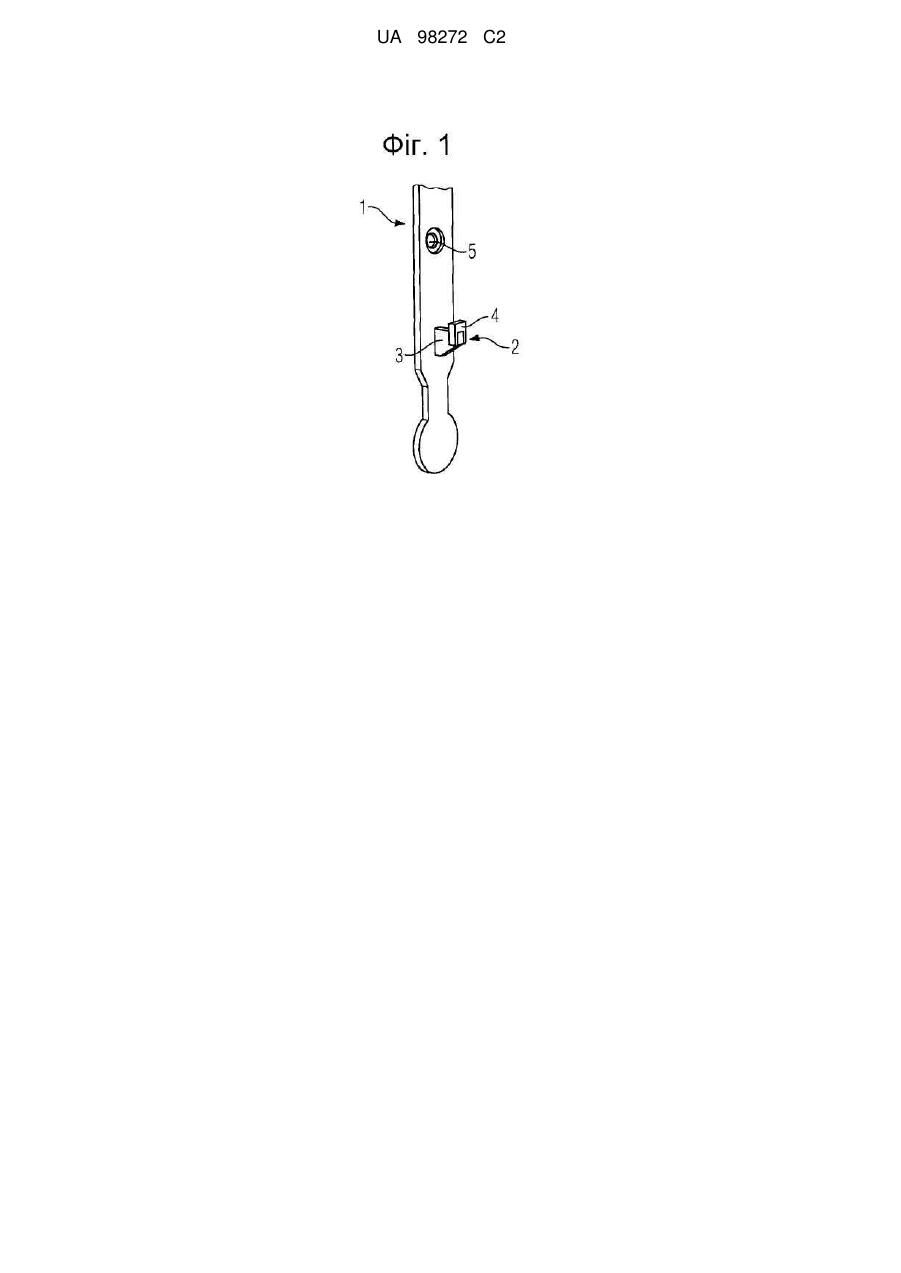

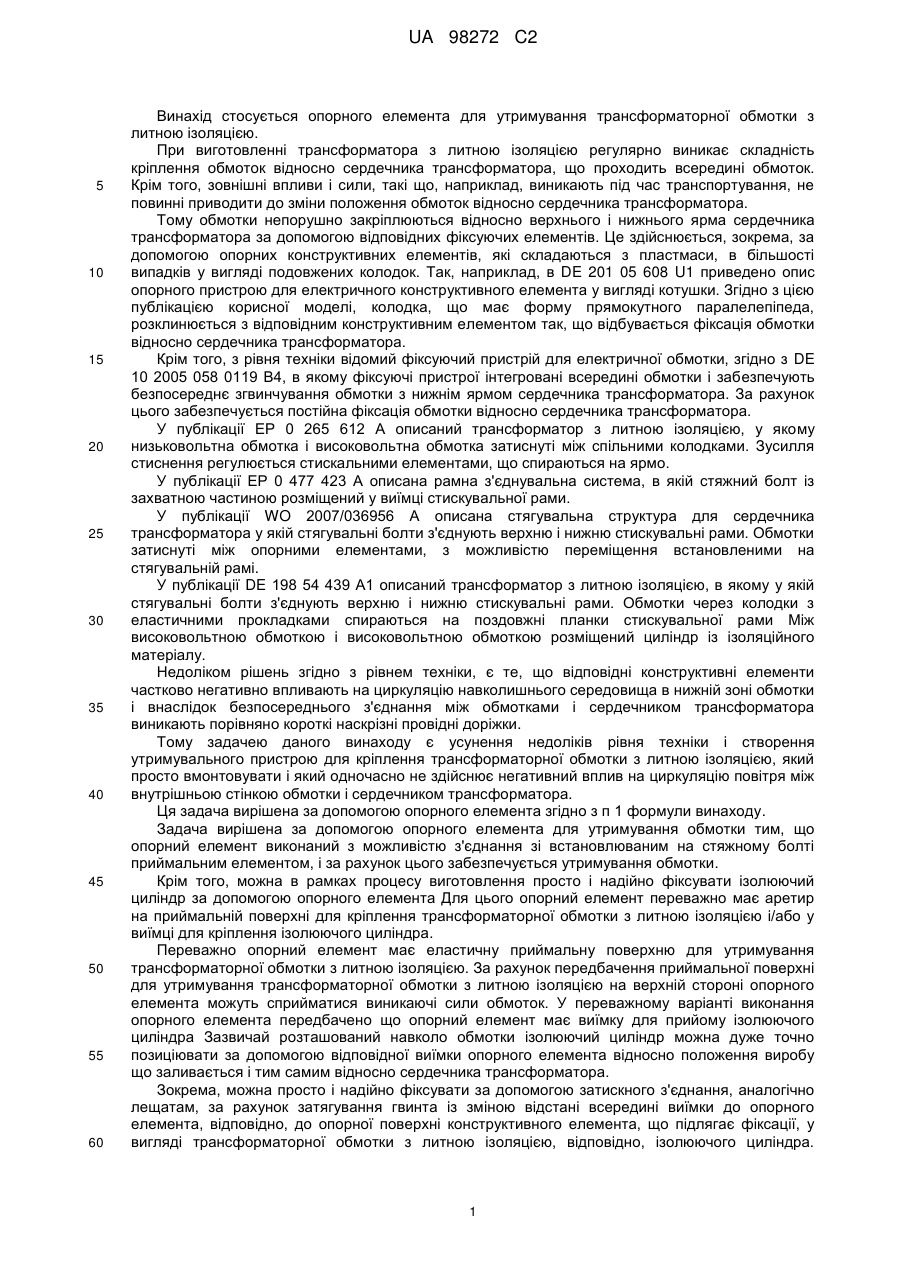

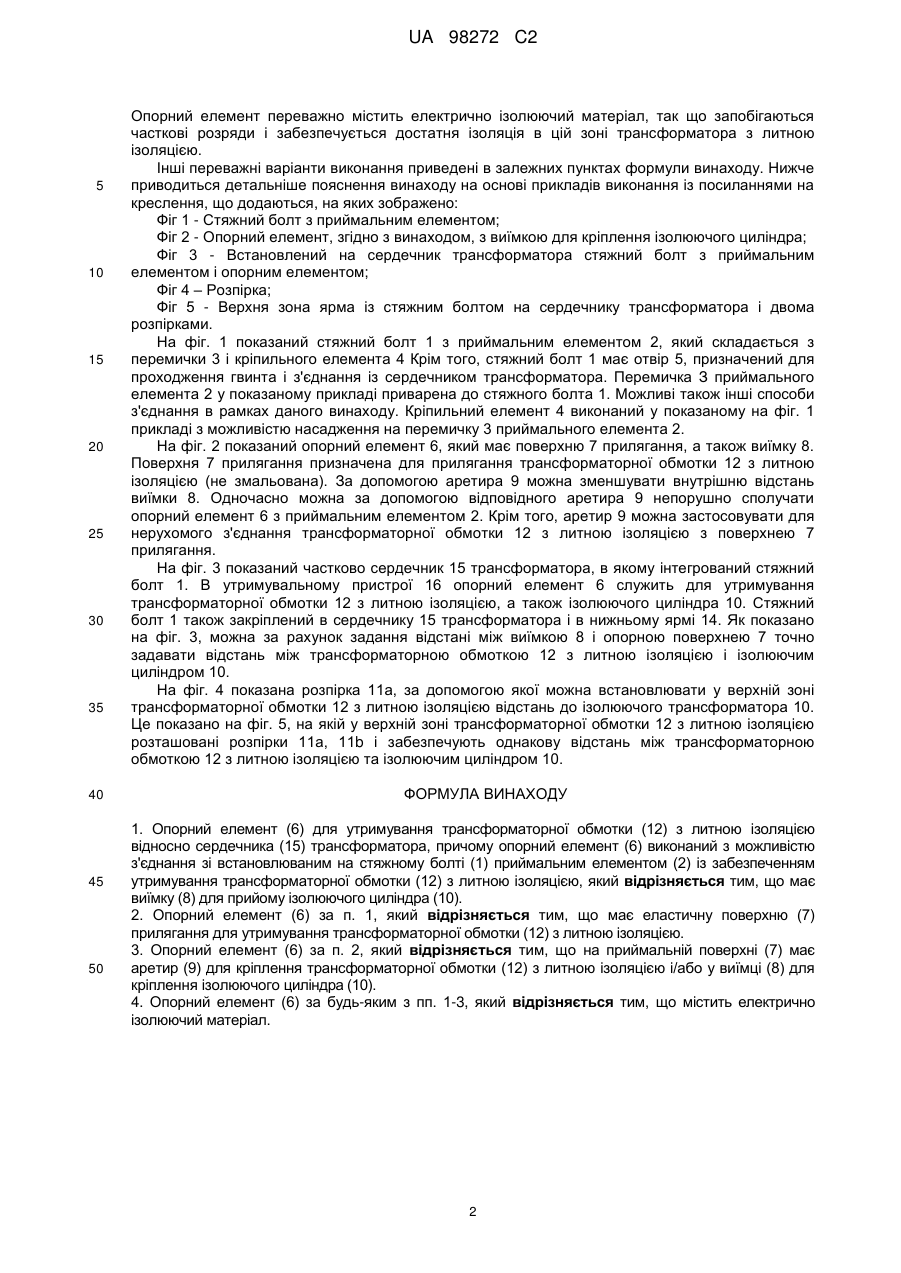

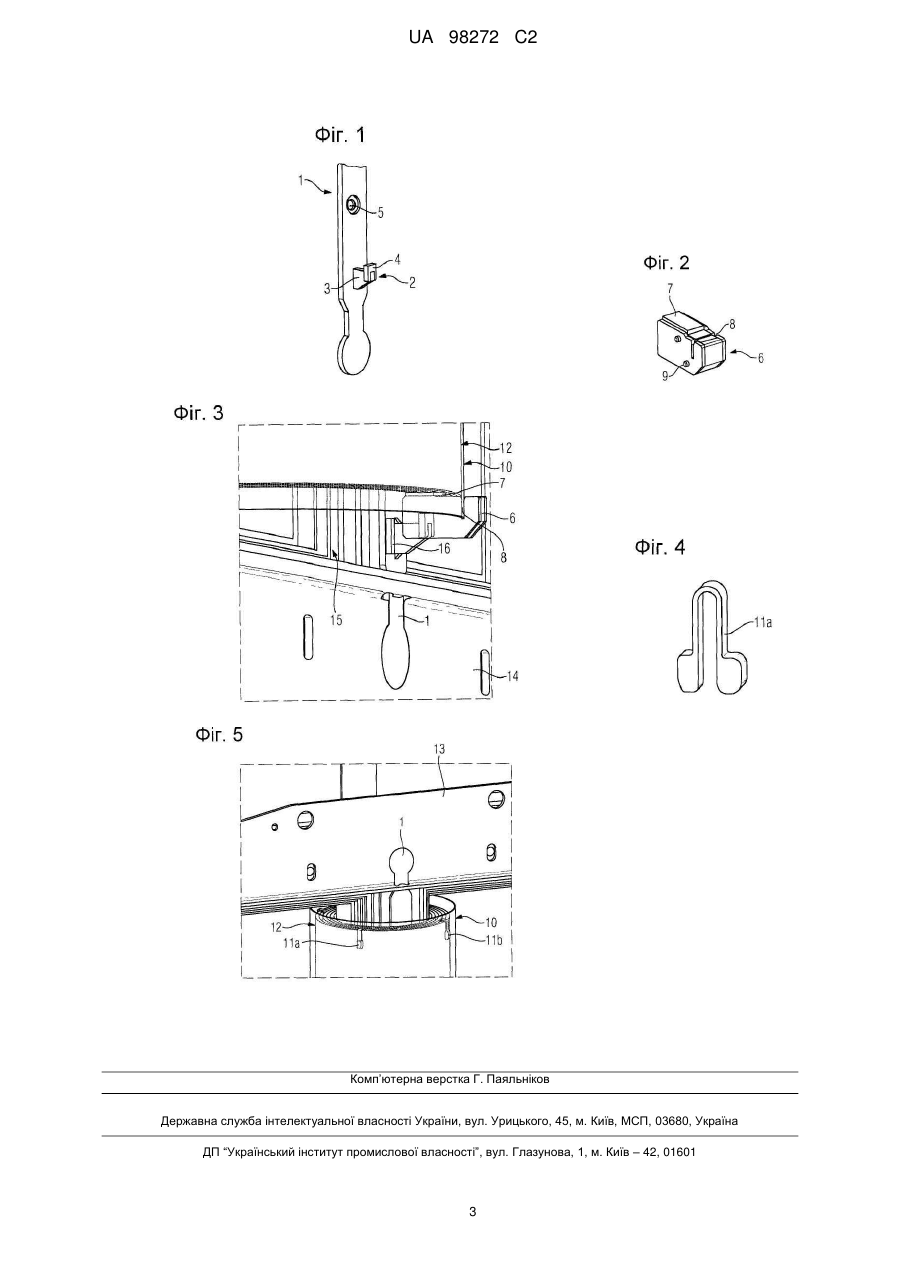

Реферат: Опорний елемент (6) для утримування трансформаторної обмотки (12) з литною ізоляцією відносно сердечника (15) трансформатора, причому опорний елемент (6) виконаний з можливістю з'єднання зі встановлюваним на стяжному болті (1) приймальним елементом (2) із забезпеченням утримування трансформаторної обмотки (12) з литною ізоляцією. Опорний елемент (6) має виїмку (8) для прийому ізолюючого циліндра (10). UA 98272 C2 (12) UA 98272 C2 UA 98272 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується опорного елемента для утримування трансформаторної обмотки з литною ізоляцією. При виготовленні трансформатора з литною ізоляцією регулярно виникає складність кріплення обмоток відносно сердечника трансформатора, що проходить всередині обмоток. Крім того, зовнішні впливи і сили, такі що, наприклад, виникають під час транспортування, не повинні приводити до зміни положення обмоток відносно сердечника трансформатора. Тому обмотки непорушно закріплюються відносно верхнього і нижнього ярма сердечника трансформатора за допомогою відповідних фіксуючих елементів. Це здійснюється, зокрема, за допомогою опорних конструктивних елементів, які складаються з пластмаси, в більшості випадків у вигляді подовжених колодок. Так, наприклад, в DE 201 05 608 U1 приведено опис опорного пристрою для електричного конструктивного елемента у вигляді котушки. Згідно з цією публікацією корисної моделі, колодка, що має форму прямокутного паралелепіпеда, розклинюється з відповідним конструктивним елементом так, що відбувається фіксація обмотки відносно сердечника трансформатора. Крім того, з рівня техніки відомий фіксуючий пристрій для електричної обмотки, згідно з DE 10 2005 058 0119 В4, в якому фіксуючі пристрої інтегровані всередині обмотки і забезпечують безпосереднє згвинчування обмотки з нижнім ярмом сердечника трансформатора. За рахунок цього забезпечується постійна фіксація обмотки відносно сердечника трансформатора. У публікації ЕР 0 265 612 А описаний трансформатор з литною ізоляцією, у якому низьковольтна обмотка і високовольтна обмотка затиснуті між спільними колодками. Зусилля стиснення регулюється стискальними елементами, що спираються на ярмо. У публікації ЕР 0 477 423 А описана рамна з'єднувальна система, в якій стяжний болт із захватною частиною розміщений у виїмці стискувальної рами. У публікації WO 2007/036956 А описана стягувальна структура для сердечника трансформатора у якій стягувальні болти з'єднують верхню і нижню стискувальні рами. Обмотки затиснуті між опорними елементами, з можливістю переміщення встановленими на стягувальній рамі. У публікації DE 198 54 439 А1 описаний трансформатор з литною ізоляцією, в якому у якій стягувальні болти з'єднують верхню і нижню стискувальні рами. Обмотки через колодки з еластичними прокладками спираються на поздовжні планки стискувальної рами Між високовольтною обмоткою і високовольтною обмоткою розміщений циліндр із ізоляційного матеріалу. Недоліком рішень згідно з рівнем техніки, є те, що відповідні конструктивні елементи частково негативно впливають на циркуляцію навколишнього середовища в нижній зоні обмотки і внаслідок безпосереднього з'єднання між обмотками і сердечником трансформатора виникають порівняно короткі наскрізні провідні доріжки. Тому задачею даного винаходу є усунення недоліків рівня техніки і створення утримувального пристрою для кріплення трансформаторної обмотки з литною ізоляцією, який просто вмонтовувати і який одночасно не здійснює негативний вплив на циркуляцію повітря між внутрішньою стінкою обмотки і сердечником трансформатора. Ця задача вирішена за допомогою опорного елемента згідно з п 1 формули винаходу. Задача вирішена за допомогою опорного елемента для утримування обмотки тим, що опорний елемент виконаний з можливістю з'єднання зі встановлюваним на стяжному болті приймальним елементом, і за рахунок цього забезпечується утримування обмотки. Крім того, можна в рамках процесу виготовлення просто і надійно фіксувати ізолюючий циліндр за допомогою опорного елемента Для цього опорний елемент переважно має аретир на приймальній поверхні для кріплення трансформаторної обмотки з литною ізоляцією і/або у виїмці для кріплення ізолюючого циліндра. Переважно опорний елемент має еластичну приймальну поверхню для утримування трансформаторної обмотки з литною ізоляцією. За рахунок передбачення приймальної поверхні для утримування трансформаторної обмотки з литною ізоляцією на верхній стороні опорного елемента можуть сприйматися виникаючі сили обмоток. У переважному варіанті виконання опорного елемента передбачено що опорний елемент має виїмку для прийому ізолюючого циліндра Зазвичай розташований навколо обмотки ізолюючий циліндр можна дуже точно позиціювати за допомогою відповідної виїмки опорного елемента відносно положення виробу що заливається і тим самим відносно сердечника трансформатора. Зокрема, можна просто і надійно фіксувати за допомогою затискного з'єднання, аналогічно лещатам, за рахунок затягування гвинта із зміною відстані всередині виїмки до опорного елемента, відповідно, до опорної поверхні конструктивного елемента, що підлягає фіксації, у вигляді трансформаторної обмотки з литною ізоляцією, відповідно, ізолюючого циліндра. 1 UA 98272 C2 5 10 15 20 25 30 35 40 45 50 Опорний елемент переважно містить електрично ізолюючий матеріал, так що запобігаються часткові розряди і забезпечується достатня ізоляція в цій зоні трансформатора з литною ізоляцією. Інші переважні варіанти виконання приведені в залежних пунктах формули винаходу. Нижче приводиться детальніше пояснення винаходу на основі прикладів виконання із посиланнями на креслення, що додаються, на яких зображено: Фіг 1 - Стяжний болт з приймальним елементом; Фіг 2 - Опорний елемент, згідно з винаходом, з виїмкою для кріплення ізолюючого циліндра; Фіг 3 - Встановлений на сердечник трансформатора стяжний болт з приймальним елементом і опорним елементом; Фіг 4 – Розпірка; Фіг 5 - Верхня зона ярма із стяжним болтом на сердечнику трансформатора і двома розпірками. На фіг. 1 показаний стяжний болт 1 з приймальним елементом 2, який складається з перемички 3 і кріпильного елемента 4 Крім того, стяжний болт 1 має отвір 5, призначений для проходження гвинта і з'єднання із сердечником трансформатора. Перемичка З приймального елемента 2 у показаному прикладі приварена до стяжного болта 1. Можливі також інші способи з'єднання в рамках даного винаходу. Кріпильний елемент 4 виконаний у показаному на фіг. 1 прикладі з можливістю насадження на перемичку 3 приймального елемента 2. На фіг. 2 показаний опорний елемент 6, який має поверхню 7 прилягання, а також виїмку 8. Поверхня 7 прилягання призначена для прилягання трансформаторної обмотки 12 з литною ізоляцією (не змальована). За допомогою аретира 9 можна зменшувати внутрішню відстань виїмки 8. Одночасно можна за допомогою відповідного аретира 9 непорушно сполучати опорний елемент 6 з приймальним елементом 2. Крім того, аретир 9 можна застосовувати для нерухомого з'єднання трансформаторної обмотки 12 з литною ізоляцією з поверхнею 7 прилягання. На фіг. 3 показаний частково сердечник 15 трансформатора, в якому інтегрований стяжний болт 1. В утримувальному пристрої 16 опорний елемент 6 служить для утримування трансформаторної обмотки 12 з литною ізоляцією, а також ізолюючого циліндра 10. Стяжний болт 1 також закріплений в сердечнику 15 трансформатора і в нижньому ярмі 14. Як показано на фіг. 3, можна за рахунок задання відстані між виїмкою 8 і опорною поверхнею 7 точно задавати відстань між трансформаторною обмоткою 12 з литною ізоляцією і ізолюючим циліндром 10. На фіг. 4 показана розпірка 11а, за допомогою якої можна встановлювати у верхній зоні трансформаторної обмотки 12 з литною ізоляцією відстань до ізолюючого трансформатора 10. Це показано на фіг. 5, на якій у верхній зоні трансформаторної обмотки 12 з литною ізоляцією розташовані розпірки 11а, 11b і забезпечують однакову відстань між трансформаторною обмоткою 12 з литною ізоляцією та ізолюючим циліндром 10. ФОРМУЛА ВИНАХОДУ 1. Опорний елемент (6) для утримування трансформаторної обмотки (12) з литною ізоляцією відносно сердечника (15) трансформатора, причому опорний елемент (6) виконаний з можливістю з'єднання зі встановлюваним на стяжному болті (1) приймальним елементом (2) із забезпеченням утримування трансформаторної обмотки (12) з литною ізоляцією, який відрізняється тим, що має виїмку (8) для прийому ізолюючого циліндра (10). 2. Опорний елемент (6) за п. 1, який відрізняється тим, що має еластичну поверхню (7) прилягання для утримування трансформаторної обмотки (12) з литною ізоляцією. 3. Опорний елемент (6) за п. 2, який відрізняється тим, що на приймальній поверхні (7) має аретир (9) для кріплення трансформаторної обмотки (12) з литною ізоляцією і/або у виїмці (8) для кріплення ізолюючого циліндра (10). 4. Опорний елемент (6) за будь-яким з пп. 1-3, який відрізняється тим, що містить електрично ізолюючий матеріал. 2 UA 98272 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
