Елемент двошарової обмотки колекторної електричної машини

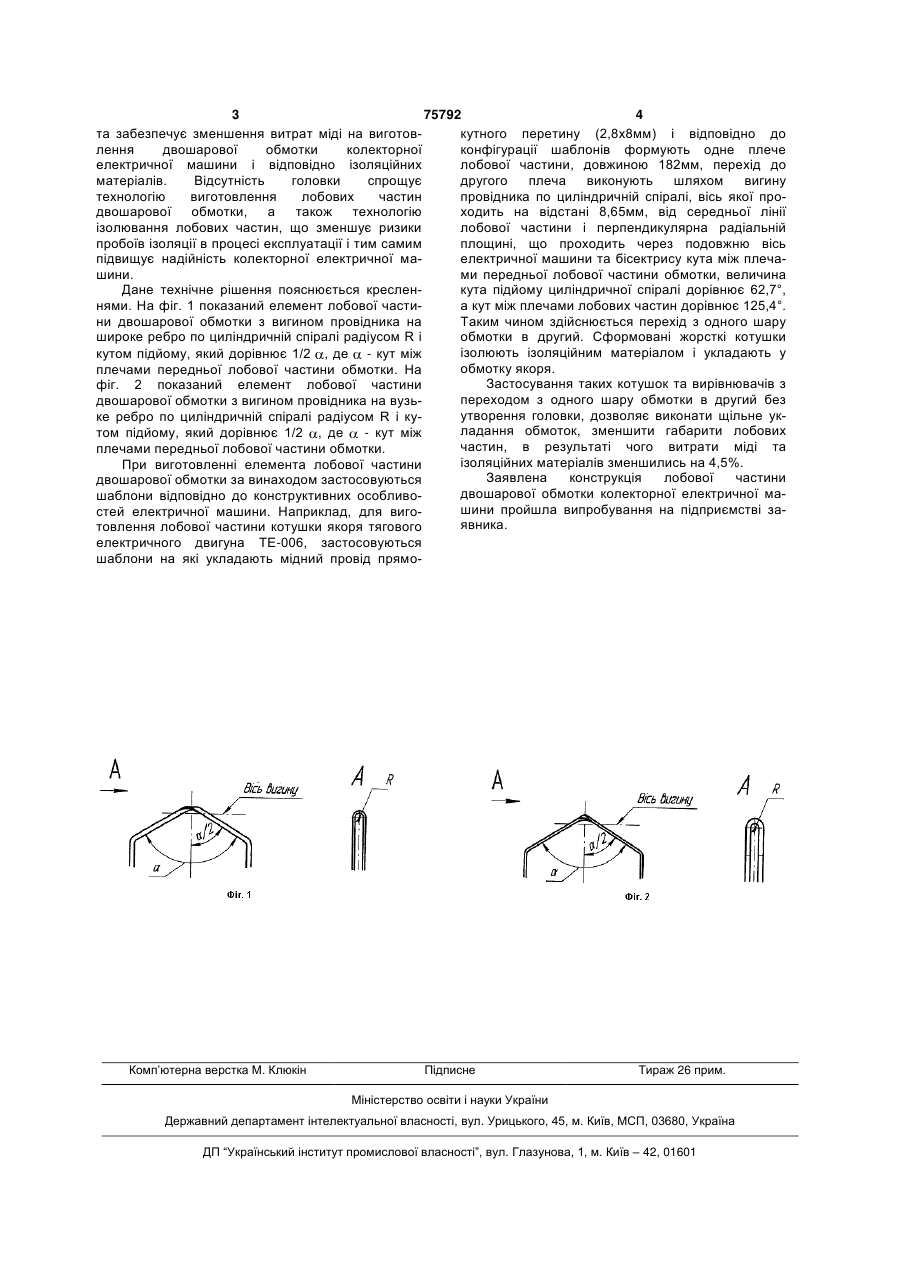

Елемент двошарової обмотки колекторної електричної машини, який має передню лобову частину, що складається з двох плечей і переходу між ними, який відрізняється тим, що перехід виконаний шляхом вигину провідника по циліндричній спіралі, вісь якої перпендикулярна радіальній площині, що проходить через подовжню вісь електричної машини та бісектрису кута між плечами передньої лобової частини обмотки, радіус спіралі щонайменше дорівнює товщині ізоляційного матеріалу, а величина кута підйому циліндричної спіралі дорівнює половині кута між плечами передньої лобової частини обмотки. (19) (21) 20040706338 (22) 30.07.2004 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Трофімов Володимир Андрійович, Русятинський Олександр Євгенійович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО НАУКОВО-ВИРОБНИЧЕ ПІДПРИЄМСТВО СМІЛЯНСЬКИЙ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАВОД (56) SU 1134989, 1985 SU 1403257, 1988 EP 0107314, 1983 DE 3522085, 1986 RU 2122766, 1998 EP 0135483, 1985 3 75792 4 та забезпечує зменшення витрат міді на виготовкутного перетину (2,8х8мм) і відповідно до лення двошарової обмотки колекторної конфігурації шаблонів формують одне плече електричної машини і відповідно ізоляційних лобової частини, довжиною 182мм, перехід до матеріалів. Відсутність головки спрощує другого плеча виконують шляхом вигину технологію виготовлення лобових частин провідника по циліндричній спіралі, вісь якої продвошарової обмотки, а також технологію ходить на відстані 8,65мм, від середньої лінії ізолювання лобових частин, що зменшує ризики лобової частини і перпендикулярна радіальній пробоїв ізоляції в процесі експлуатації і тим самим площині, що проходить через подовжню вісь підвищує надійність колекторної електричної маелектричної машини та бісектрису кута між плечашини. ми передньої лобової частини обмотки, величина Дане технічне рішення пояснюється кресленкута підйому циліндричної спіралі дорівнює 62,7°, нями. На фіг. 1 показаний елемент лобової частиа кут між плечами лобових частин дорівнює 125,4°. ни двошарової обмотки з вигином провідника на Таким чином здійснюється перехід з одного шару широке ребро по циліндричній спіралі радіусом R і обмотки в другий. Сформовані жорсткі котушки ізолюють ізоляційним матеріалом і укладають у кутом підйому, який дорівнює 1/2 , де - кут між обмотку якоря. плечами передньої лобової частини обмотки. На Застосування таких котушок та вирівнювачів з фіг. 2 показаний елемент лобової частини переходом з одного шару обмотки в другий без двошарової обмотки з вигином провідника на вузьутворення головки, дозволяє виконати щільне укке ребро по циліндричній спіралі радіусом R і куладання обмоток, зменшити габарити лобових том підйому, який дорівнює 1/2 , де - кут між частин, в результаті чого витрати міді та плечами передньої лобової частини обмотки. ізоляційних матеріалів зменшились на 4,5%. При виготовленні елемента лобової частини Заявлена конструкція лобової частини двошарової обмотки за винаходом застосовуються двошарової обмотки колекторної електричної машаблони відповідно до конструктивних особливошини пройшла випробування на підприємстві застей електричної машини. Наприклад, для вигоявника. товлення лобової частини котушки якоря тягового електричного двигуна ТЕ-006, застосовуються шаблони на які укладають мідний провід прямо Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
