Вороток для плашок

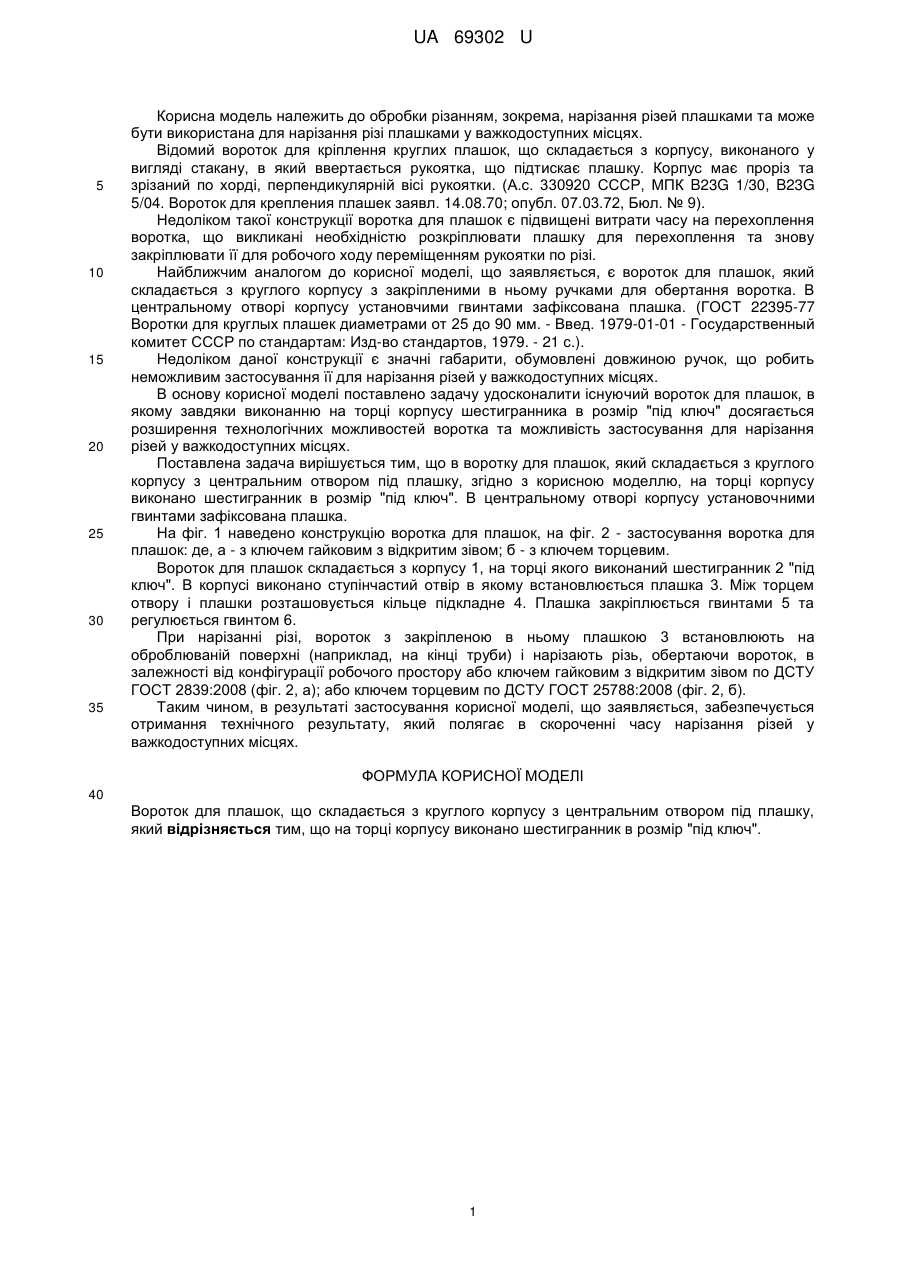

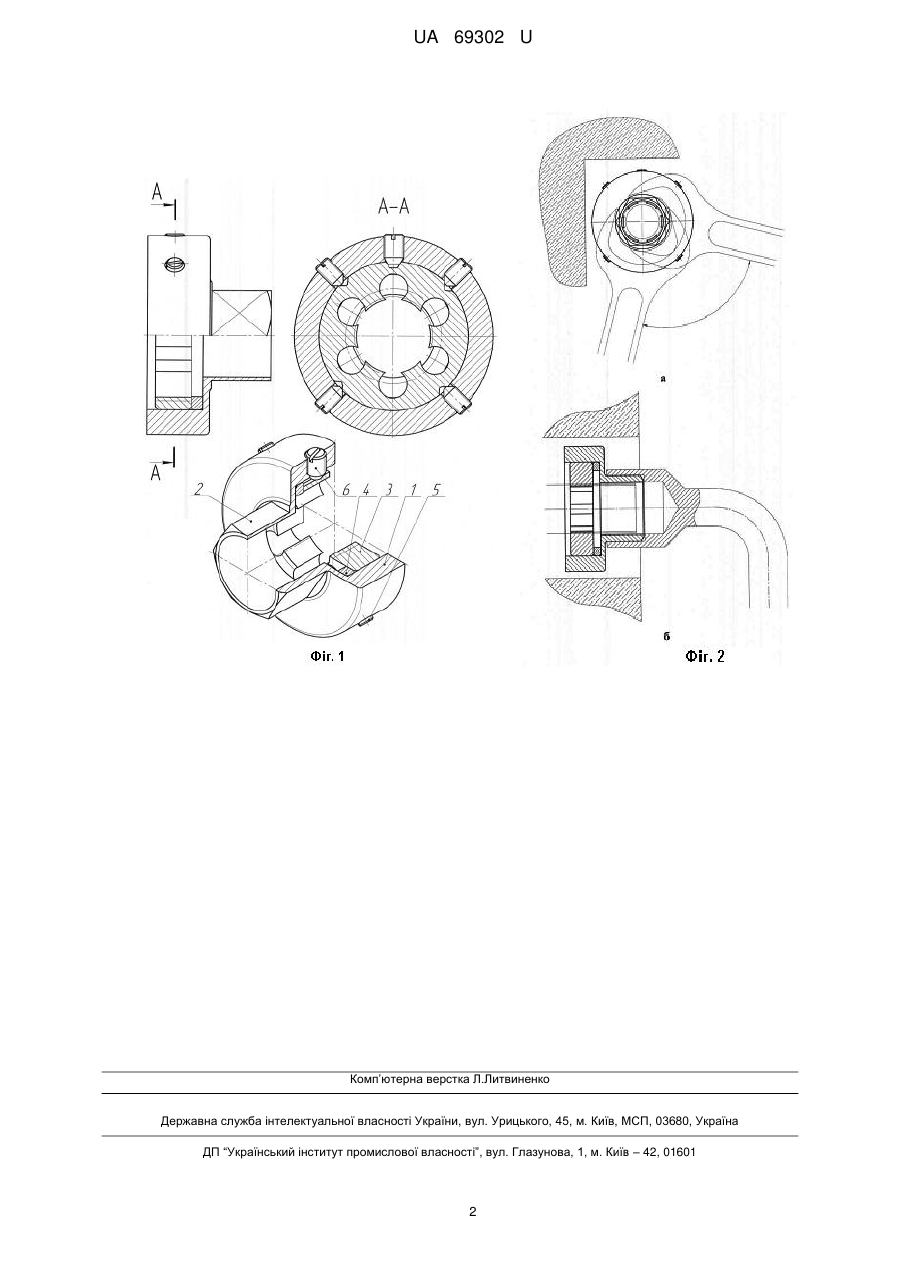

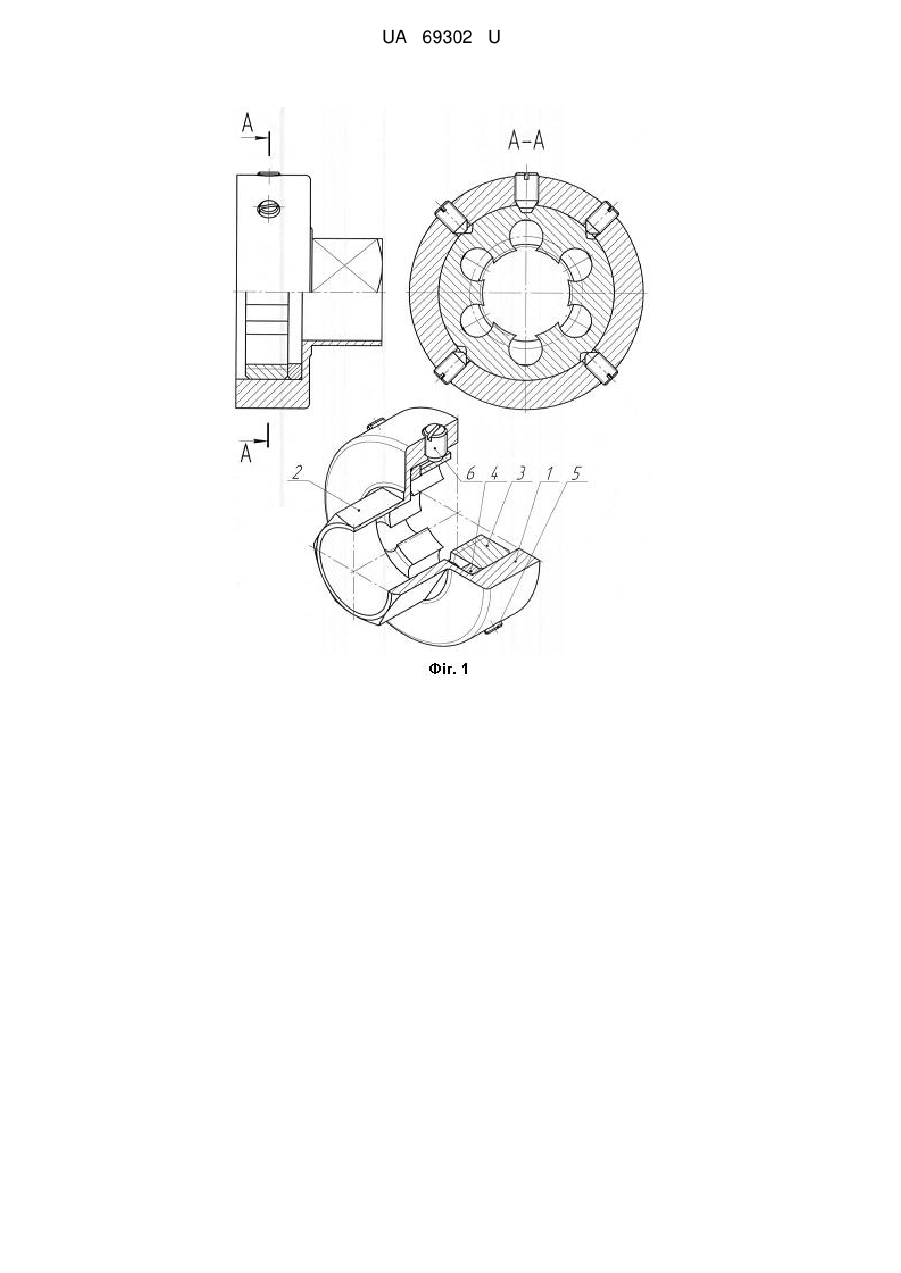

Реферат: Вороток для плашок складається з круглого корпусу з центральним отвором під плашку. На торці корпусу виконано шестигранник. UA 69302 U (54) ВОРОТОК ДЛЯ ПЛАШОК UA 69302 U UA 69302 U 5 10 15 20 25 30 35 Корисна модель належить до обробки різанням, зокрема, нарізання різей плашками та може бути використана для нарізання різі плашками у важкодоступних місцях. Відомий вороток для кріплення круглих плашок, що складається з корпусу, виконаного у вигляді стакану, в який ввертається рукоятка, що підтискає плашку. Корпус має проріз та зрізаний по хорді, перпендикулярній вісі рукоятки. (А.с. 330920 СССР, МПК B23G 1/30, B23G 5/04. Вороток для крепления плашек заявл. 14.08.70; опубл. 07.03.72, Бюл. № 9). Недоліком такої конструкції воротка для плашок є підвищені витрати часу на перехоплення воротка, що викликані необхідністю розкріплювати плашку для перехоплення та знову закріплювати її для робочого ходу переміщенням рукоятки по різі. Найближчим аналогом до корисної моделі, що заявляється, є вороток для плашок, який складається з круглого корпусу з закріпленими в ньому ручками для обертання воротка. В центральному отворі корпусу установчими гвинтами зафіксована плашка. (ГОСТ 22395-77 Воротки для круглых плашек диаметрами от 25 до 90 мм. - Введ. 1979-01-01 - Государственный комитет СССР по стандартам: Изд-во стандартов, 1979. - 21 с.). Недоліком даної конструкції є значні габарити, обумовлені довжиною ручок, що робить неможливим застосування її для нарізання різей у важкодоступних місцях. В основу корисної моделі поставлено задачу удосконалити існуючий вороток для плашок, в якому завдяки виконанню на торці корпусу шестигранника в розмір "під ключ" досягається розширення технологічних можливостей воротка та можливість застосування для нарізання різей у важкодоступних місцях. Поставлена задача вирішується тим, що в воротку для плашок, який складається з круглого корпусу з центральним отвором під плашку, згідно з корисною моделлю, на торці корпусу виконано шестигранник в розмір "під ключ". В центральному отворі корпусу установочними гвинтами зафіксована плашка. На фіг. 1 наведено конструкцію воротка для плашок, на фіг. 2 - застосування воротка для плашок: де, а - з ключем гайковим з відкритим зівом; б - з ключем торцевим. Вороток для плашок складається з корпусу 1, на торці якого виконаний шестигранник 2 "під ключ". В корпусі виконано ступінчастий отвір в якому встановлюється плашка 3. Між торцем отвору і плашки розташовується кільце підкладне 4. Плашка закріплюється гвинтами 5 та регулюється гвинтом 6. При нарізанні різі, вороток з закріпленою в ньому плашкою 3 встановлюють на оброблюваній поверхні (наприклад, на кінці труби) і нарізають різь, обертаючи вороток, в залежності від конфігурації робочого простору або ключем гайковим з відкритим зівом по ДСТУ ГОСТ 2839:2008 (фіг. 2, а); або ключем торцевим по ДСТУ ГОСТ 25788:2008 (фіг. 2, б). Таким чином, в результаті застосування корисної моделі, що заявляється, забезпечується отримання технічного результату, який полягає в скороченні часу нарізання різей у важкодоступних місцях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Вороток для плашок, що складається з круглого корпусу з центральним отвором під плашку, який відрізняється тим, що на торці корпусу виконано шестигранник в розмір "під ключ". 1 UA 69302 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
