Спосіб ототожнення місця спалаху поодинокого пострілу на денному цифровому наземному зображенні

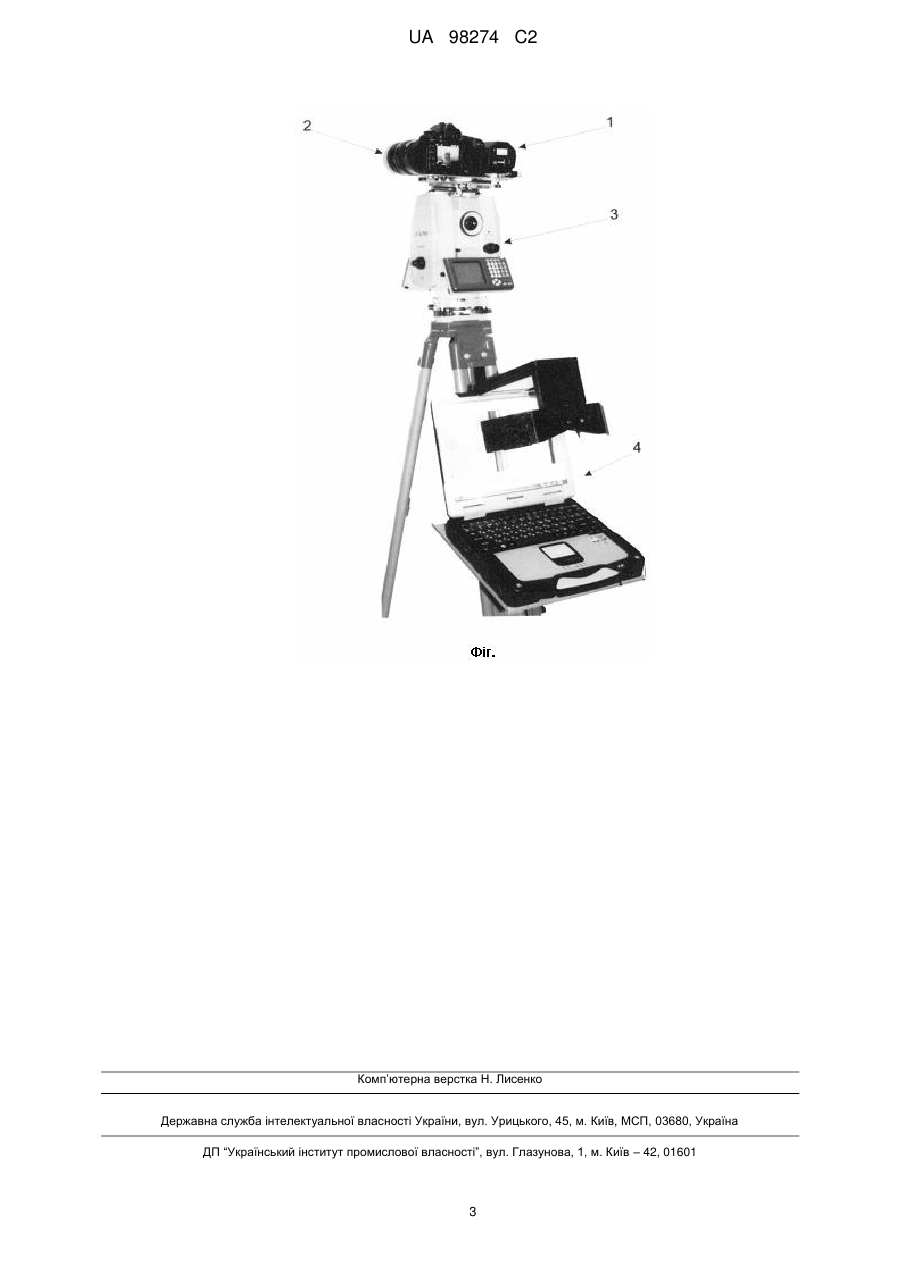

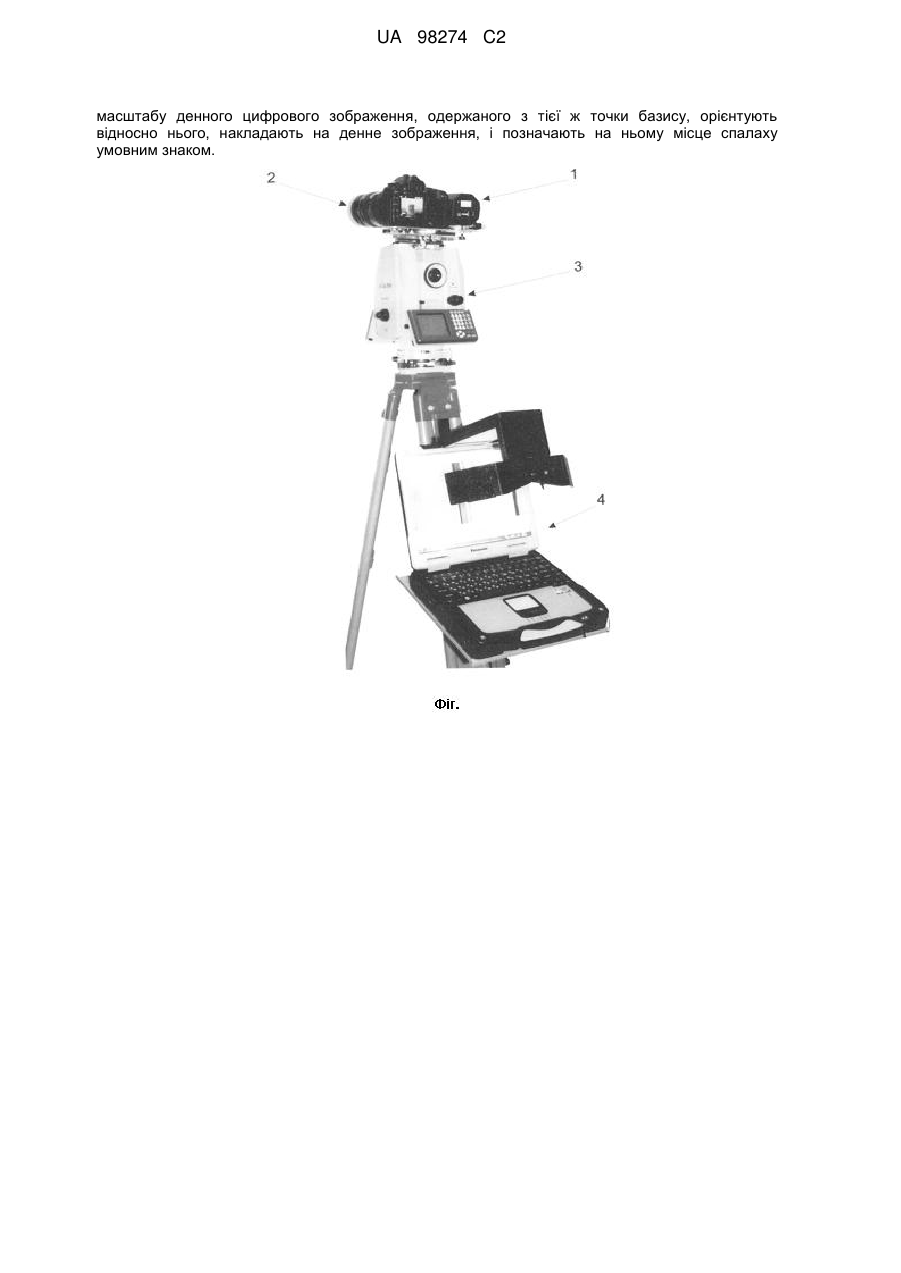

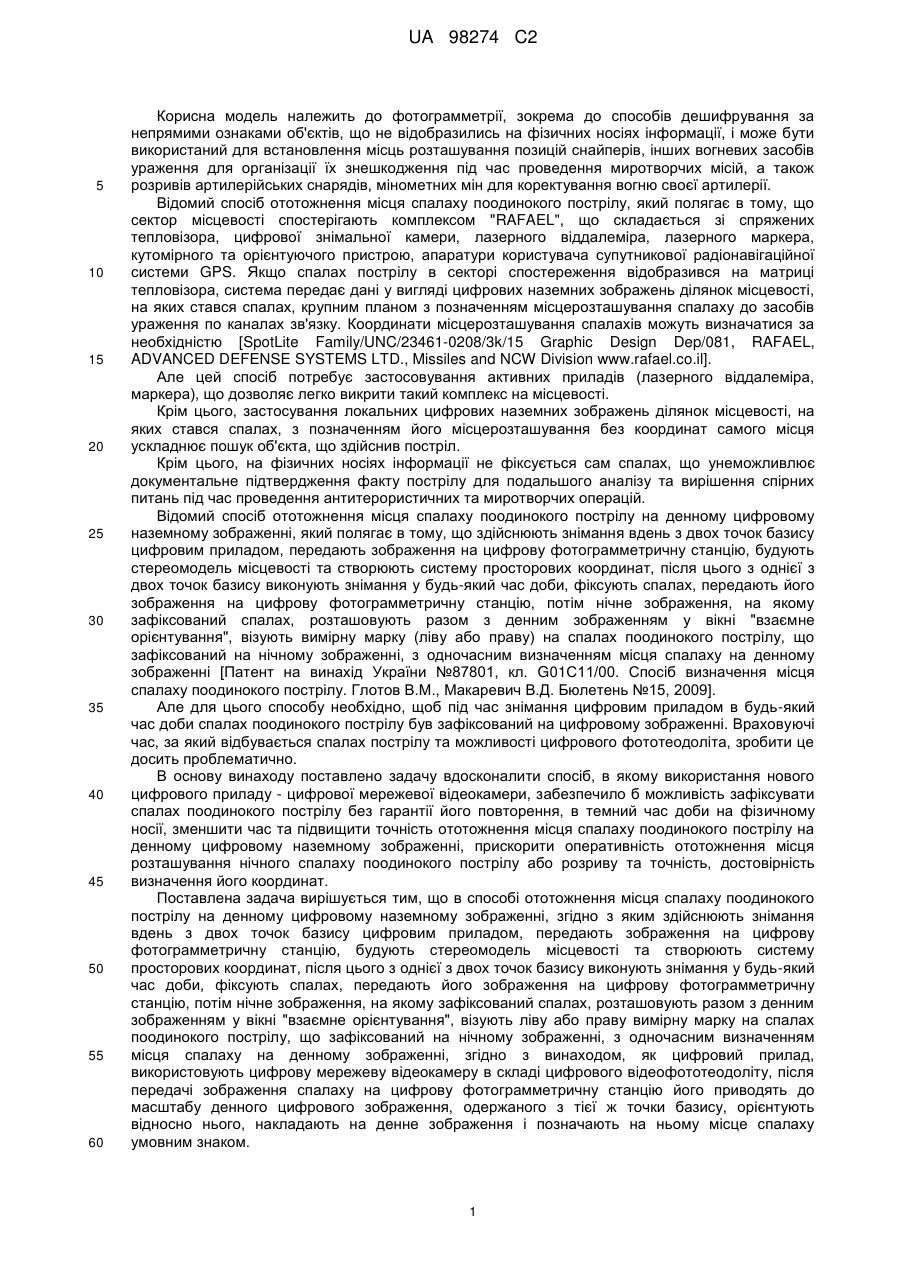

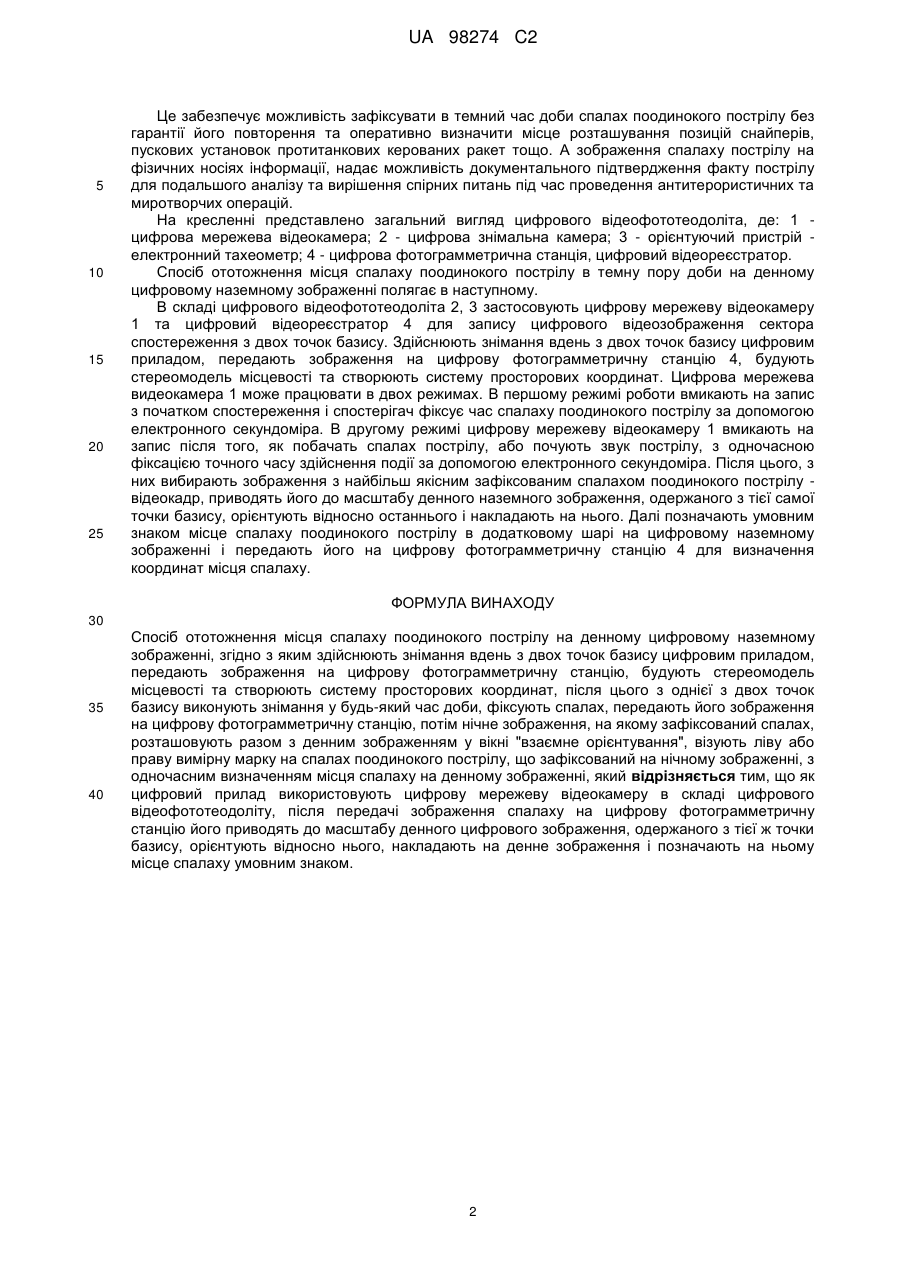

Реферат: Спосіб ототожнення місця спалаху поодинокого пострілу на денному цифровому наземному зображенні, згідно з яким здійснюють знімання вдень з двох точок базису цифровим приладом, передають зображення на цифрову фотограмметричну станцію, будують стереомодель місцевості та створюють систему просторових координат. Після цього з однієї з двох точок базису виконують знімання у будь-який час доби, фіксують спалах, передають його зображення на цифрову фотограмметричну станцію. Нічне зображення, на якому зафіксований спалах, розташовують разом з денним зображенням у вікні «взаємне орієнтування», візують ліву або праву вимірну марку на спалах поодинокого пострілу, що зафіксований на нічному зображенні, з одночасним визначенням місця спалаху на денному зображенні. Як цифровий прилад використовують цифрову мережеву відеокамеру в складі цифрового відеофототеодоліту, після передачі зображення спалаху на цифрову фотограмметричну станцію його приводять до UA 98274 C2 (12) UA 98274 C2 масштабу денного цифрового зображення, одержаного з тієї ж точки базису, орієнтують відносно нього, накладають на денне зображення, і позначають на ньому місце спалаху умовним знаком. UA 98274 C2 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до фотограмметрії, зокрема до способів дешифрування за непрямими ознаками об'єктів, що не відобразились на фізичних носіях інформації, і може бути використаний для встановлення місць розташування позицій снайперів, інших вогневих засобів ураження для організації їх знешкодження під час проведення миротворчих місій, а також розривів артилерійських снарядів, мінометних мін для коректування вогню своєї артилерії. Відомий спосіб ототожнення місця спалаху поодинокого пострілу, який полягає в тому, що сектор місцевості спостерігають комплексом "RAFAEL", що складається зі спряжених тепловізора, цифрової знімальної камери, лазерного віддалеміра, лазерного маркера, кутомірного та орієнтуючого пристрою, апаратури користувача супутникової радіонавігаційної системи GPS. Якщо спалах пострілу в секторі спостереження відобразився на матриці тепловізора, система передає дані у вигляді цифрових наземних зображень ділянок місцевості, на яких стався спалах, крупним планом з позначенням місцерозташування спалаху до засобів ураження по каналах зв'язку. Координати місцерозташування спалахів можуть визначатися за необхідністю [SpotLite Family/UNC/23461-0208/3k/15 Graphic Design Dep/081, RAFAEL, ADVANCED DEFENSE SYSTEMS LTD., Missiles and NCW Division www.rafael.co.il]. Але цей спосіб потребує застосовування активних приладів (лазерного віддалеміра, маркера), що дозволяє легко викрити такий комплекс на місцевості. Крім цього, застосування локальних цифрових наземних зображень ділянок місцевості, на яких стався спалах, з позначенням його місцерозташування без координат самого місця ускладнює пошук об'єкта, що здійснив постріл. Крім цього, на фізичних носіях інформації не фіксується сам спалах, що унеможливлює документальне підтвердження факту пострілу для подальшого аналізу та вирішення спірних питань під час проведення антитерористичних та миротворчих операцій. Відомий спосіб ототожнення місця спалаху поодинокого пострілу на денному цифровому наземному зображенні, який полягає в тому, що здійснюють знімання вдень з двох точок базису цифровим приладом, передають зображення на цифрову фотограмметричну станцію, будують стереомодель місцевості та створюють систему просторових координат, після цього з однієї з двох точок базису виконують знімання у будь-який час доби, фіксують спалах, передають його зображення на цифрову фотограмметричну станцію, потім нічне зображення, на якому зафіксований спалах, розташовують разом з денним зображенням у вікні "взаємне орієнтування", візують вимірну марку (ліву або праву) на спалах поодинокого пострілу, що зафіксований на нічному зображенні, з одночасним визначенням місця спалаху на денному зображенні [Патент на винахід України №87801, кл. G01С11/00. Спосіб визначення місця спалаху поодинокого пострілу. Глотов В.М., Макаревич В.Д. Бюлетень №15, 2009]. Але для цього способу необхідно, щоб під час знімання цифровим приладом в будь-який час доби спалах поодинокого пострілу був зафіксований на цифровому зображенні. Враховуючі час, за який відбувається спалах пострілу та можливості цифрового фототеодоліта, зробити це досить проблематично. В основу винаходу поставлено задачу вдосконалити спосіб, в якому використання нового цифрового приладу - цифрової мережевої відеокамери, забезпечило б можливість зафіксувати спалах поодинокого пострілу без гарантії його повторення, в темний час доби на фізичному носії, зменшити час та підвищити точність ототожнення місця спалаху поодинокого пострілу на денному цифровому наземному зображенні, прискорити оперативність ототожнення місця розташування нічного спалаху поодинокого пострілу або розриву та точність, достовірність визначення його координат. Поставлена задача вирішується тим, що в способі ототожнення місця спалаху поодинокого пострілу на денному цифровому наземному зображенні, згідно з яким здійснюють знімання вдень з двох точок базису цифровим приладом, передають зображення на цифрову фотограмметричну станцію, будують стереомодель місцевості та створюють систему просторових координат, після цього з однієї з двох точок базису виконують знімання у будь-який час доби, фіксують спалах, передають його зображення на цифрову фотограмметричну станцію, потім нічне зображення, на якому зафіксований спалах, розташовують разом з денним зображенням у вікні "взаємне орієнтування", візують ліву або праву вимірну марку на спалах поодинокого пострілу, що зафіксований на нічному зображенні, з одночасним визначенням місця спалаху на денному зображенні, згідно з винаходом, як цифровий прилад, використовують цифрову мережеву відеокамеру в складі цифрового відеофототеодоліту, після передачі зображення спалаху на цифрову фотограмметричну станцію його приводять до масштабу денного цифрового зображення, одержаного з тієї ж точки базису, орієнтують відносно нього, накладають на денне зображення і позначають на ньому місце спалаху умовним знаком. 1 UA 98274 C2 5 10 15 20 25 Це забезпечує можливість зафіксувати в темний час доби спалах поодинокого пострілу без гарантії його повторення та оперативно визначити місце розташування позицій снайперів, пускових установок протитанкових керованих ракет тощо. А зображення спалаху пострілу на фізичних носіях інформації, надає можливість документального підтвердження факту пострілу для подальшого аналізу та вирішення спірних питань під час проведення антитерористичних та миротворчих операцій. На кресленні представлено загальний вигляд цифрового відеофототеодоліта, де: 1 цифрова мережева відеокамера; 2 - цифрова знімальна камера; 3 - орієнтуючий пристрій електронний тахеометр; 4 - цифрова фотограмметрична станція, цифровий відеореєстратор. Спосіб ототожнення місця спалаху поодинокого пострілу в темну пору доби на денному цифровому наземному зображенні полягає в наступному. В складі цифрового відеофототеодоліта 2, 3 застосовують цифрову мережеву відеокамеру 1 та цифровий відеореєстратор 4 для запису цифрового відеозображення сектора спостереження з двох точок базису. Здійснюють знімання вдень з двох точок базису цифровим приладом, передають зображення на цифрову фотограмметричну станцію 4, будують стереомодель місцевості та створюють систему просторових координат. Цифрова мережева видеокамера 1 може працювати в двох режимах. В першому режимі роботи вмикають на запис з початком спостереження і спостерігач фіксує час спалаху поодинокого пострілу за допомогою електронного секундоміра. В другому режимі цифрову мережеву відеокамеру 1 вмикають на запис після того, як побачать спалах пострілу, або почують звук пострілу, з одночасною фіксацією точного часу здійснення події за допомогою електронного секундоміра. Після цього, з них вибирають зображення з найбільш якісним зафіксованим спалахом поодинокого пострілу відеокадр, приводять його до масштабу денного наземного зображення, одержаного з тієї самої точки базису, орієнтують відносно останнього і накладають на нього. Далі позначають умовним знаком місце спалаху поодинокого пострілу в додатковому шарі на цифровому наземному зображенні і передають його на цифрову фотограмметричну станцію 4 для визначення координат місця спалаху. ФОРМУЛА ВИНАХОДУ 30 35 40 Спосіб ототожнення місця спалаху поодинокого пострілу на денному цифровому наземному зображенні, згідно з яким здійснюють знімання вдень з двох точок базису цифровим приладом, передають зображення на цифрову фотограмметричну станцію, будують стереомодель місцевості та створюють систему просторових координат, після цього з однієї з двох точок базису виконують знімання у будь-який час доби, фіксують спалах, передають його зображення на цифрову фотограмметричну станцію, потім нічне зображення, на якому зафіксований спалах, розташовують разом з денним зображенням у вікні "взаємне орієнтування", візують ліву абоправу вимірну марку на спалах поодинокого пострілу, що зафіксований на нічному зображенні, з одночасним визначенням місця спалаху на денному зображенні, який відрізняється тим, що як цифровий прилад використовують цифрову мережеву відеокамеру в складі цифрового відеофототеодоліту, після передачі зображення спалаху на цифрову фотограмметричну станцію його приводять до масштабу денного цифрового зображення, одержаного з тієї ж точки базису, орієнтують відносно нього, накладають на денне зображення і позначають на ньому місце спалаху умовним знаком. 2 UA 98274 C2 Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
