Туковисівний апарат

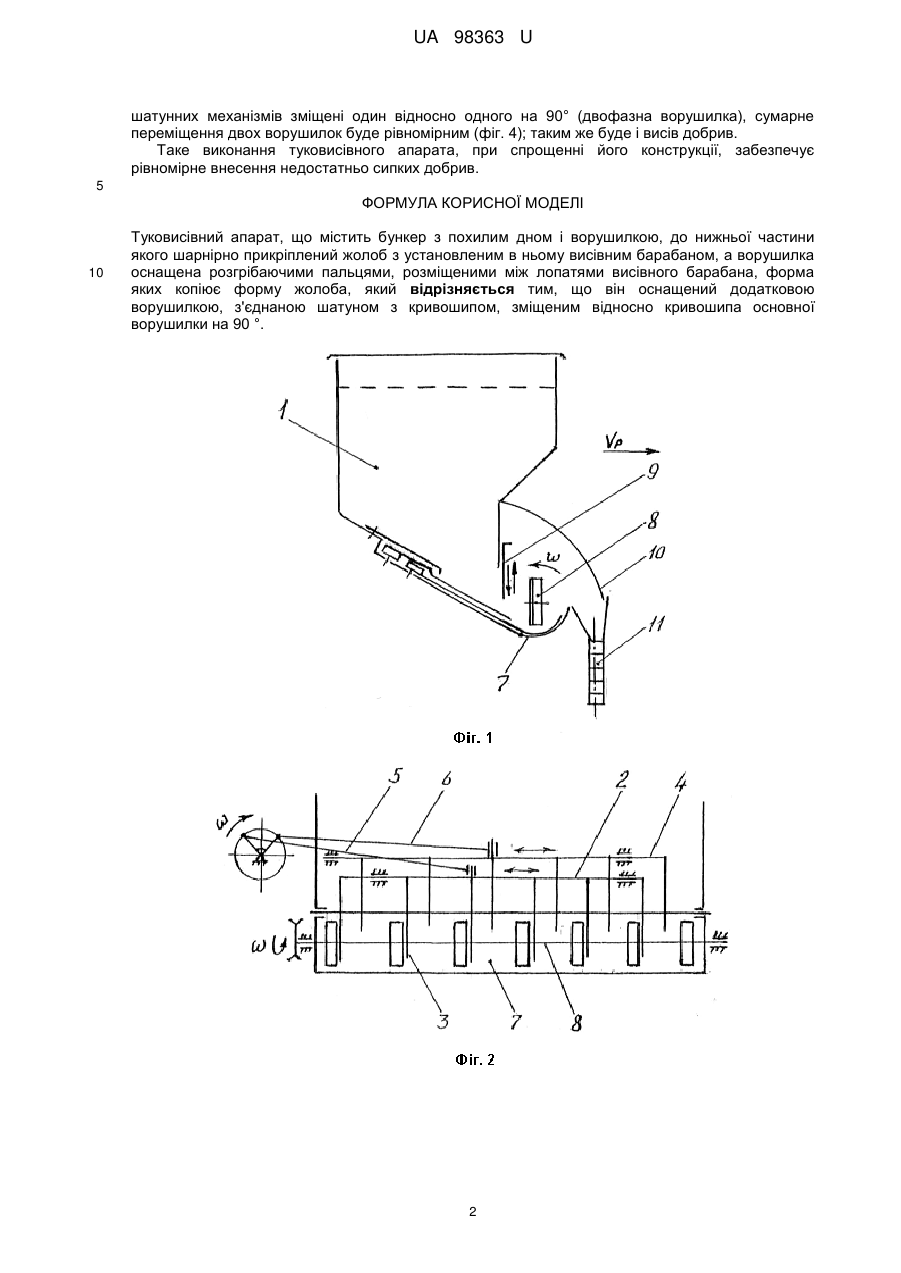

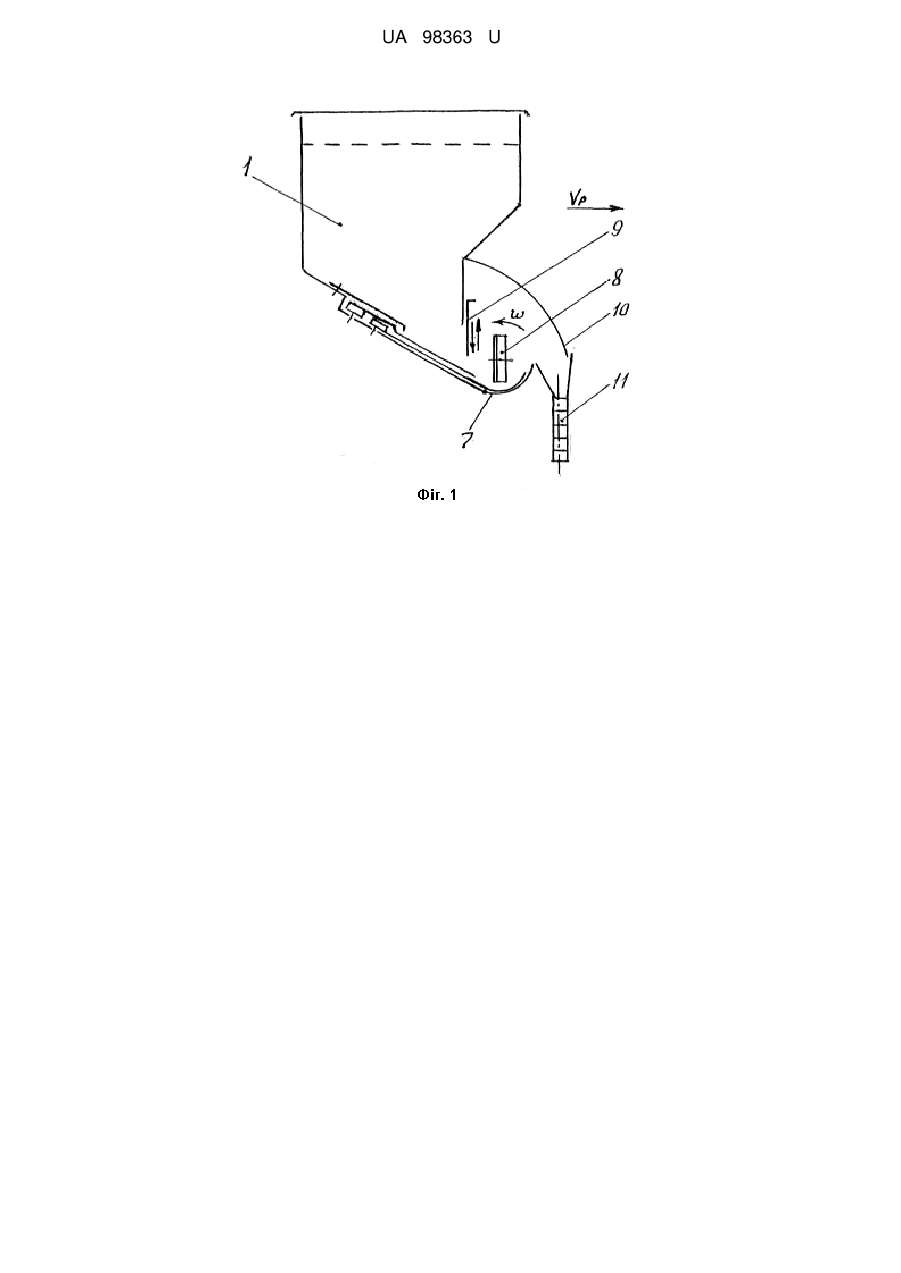

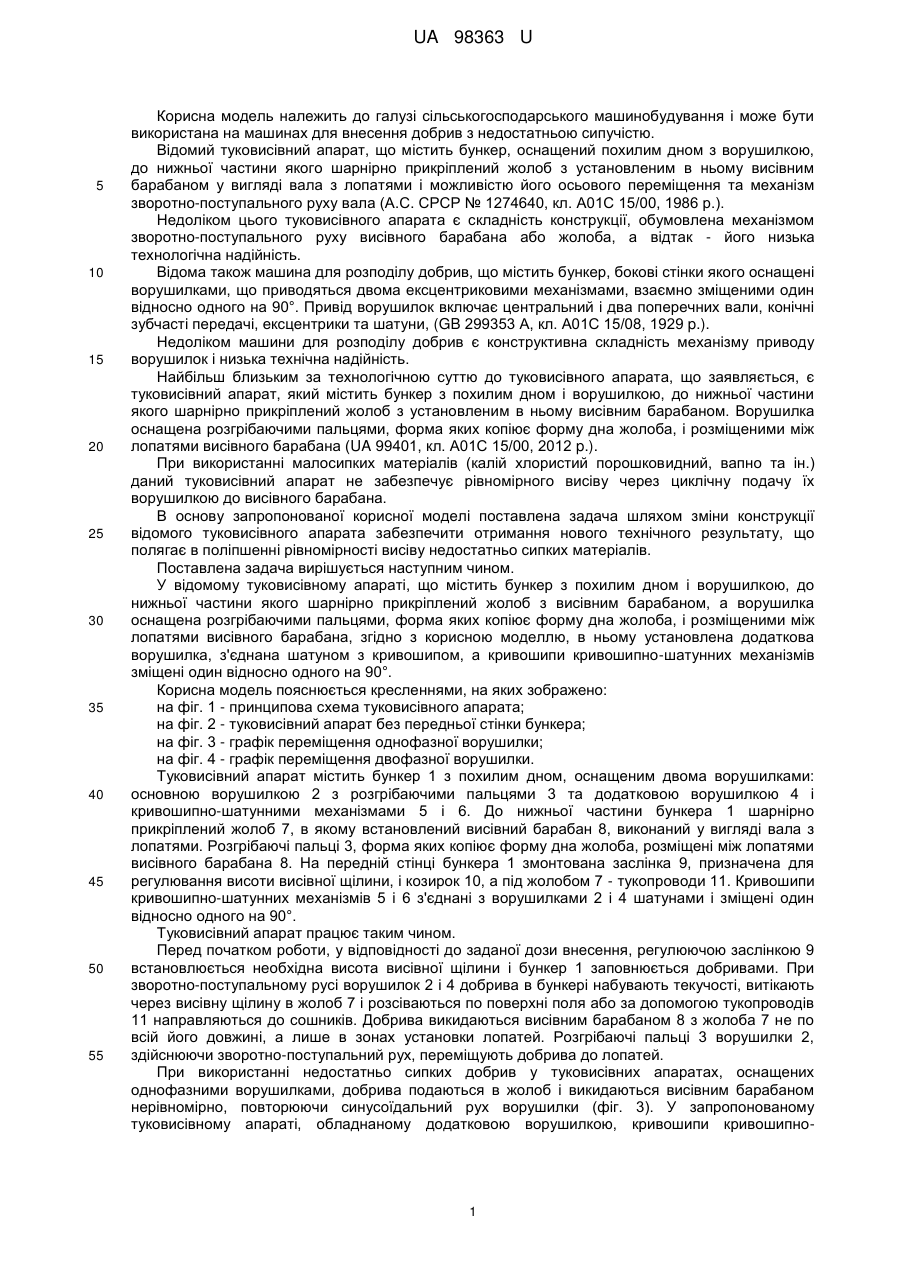

Реферат: Туковисівний апарат містить бункер з похилим дном і ворушилкою, до нижньої частини якого шарнірно прикріплений жолоб з установленим в ньому висівним барабаном. Ворушилка оснащена розгрібаючими пальцями, розміщеними між лопатями висівного барабана, форма яких копіює форму жолоба. Додатково встановлена друга ворушилка, яка з'єднана шатуном з кривошипом, зміщеним відносно кривошипа основної ворушилки на 90 °. UA 98363 U (12) UA 98363 U UA 98363 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана на машинах для внесення добрив з недостатньою сипучістю. Відомий туковисівний апарат, що містить бункер, оснащений похилим дном з ворушилкою, до нижньої частини якого шарнірно прикріплений жолоб з установленим в ньому висівним барабаном у вигляді вала з лопатями і можливістю його осьового переміщення та механізм зворотно-поступального руху вала (А.С. СРСР № 1274640, кл. А01С 15/00, 1986 р.). Недоліком цього туковисівного апарата є складність конструкції, обумовлена механізмом зворотно-поступального руху висівного барабана або жолоба, а відтак - його низька технологічна надійність. Відома також машина для розподілу добрив, що містить бункер, бокові стінки якого оснащені ворушилками, що приводяться двома ексцентриковими механізмами, взаємно зміщеними один відносно одного на 90°. Привід ворушилок включає центральний і два поперечних вали, конічні зубчасті передачі, ексцентрики та шатуни, (GB 299353 А, кл. А01С 15/08, 1929 p.). Недоліком машини для розподілу добрив є конструктивна складність механізму приводу ворушилок і низька технічна надійність. Найбільш близьким за технологічною суттю до туковисівного апарата, що заявляється, є туковисівний апарат, який містить бункер з похилим дном і ворушилкою, до нижньої частини якого шарнірно прикріплений жолоб з установленим в ньому висівним барабаном. Ворушилка оснащена розгрібаючими пальцями, форма яких копіює форму дна жолоба, і розміщеними між лопатями висівного барабана (UA 99401, кл. А01С 15/00, 2012 p.). При використанні малосипких матеріалів (калій хлористий порошковидний, вапно та ін.) даний туковисівний апарат не забезпечує рівномірного висіву через циклічну подачу їх ворушилкою до висівного барабана. В основу запропонованої корисної моделі поставлена задача шляхом зміни конструкції відомого туковисівного апарата забезпечити отримання нового технічного результату, що полягає в поліпшенні рівномірності висіву недостатньо сипких матеріалів. Поставлена задача вирішується наступним чином. У відомому туковисівному апараті, що містить бункер з похилим дном і ворушилкою, до нижньої частини якого шарнірно прикріплений жолоб з висівним барабаном, а ворушилка оснащена розгрібаючими пальцями, форма яких копіює форму дна жолоба, і розміщеними між лопатями висівного барабана, згідно з корисною моделлю, в ньому установлена додаткова ворушилка, з'єднана шатуном з кривошипом, а кривошипи кривошипно-шатунних механізмів зміщені один відносно одного на 90°. Корисна модель пояснюється кресленнями, на яких зображено: на фіг. 1 - принципова схема туковисівного апарата; на фіг. 2 - туковисівний апарат без передньої стінки бункера; на фіг. 3 - графік переміщення однофазної ворушилки; на фіг. 4 - графік переміщення двофазної ворушилки. Туковисівний апарат містить бункер 1 з похилим дном, оснащеним двома ворушилками: основною ворушилкою 2 з розгрібаючими пальцями 3 та додатковою ворушилкою 4 і кривошипно-шатунними механізмами 5 і 6. До нижньої частини бункера 1 шарнірно прикріплений жолоб 7, в якому встановлений висівний барабан 8, виконаний у вигляді вала з лопатями. Розгрібаючі пальці 3, форма яких копіює форму дна жолоба, розміщені між лопатями висівного барабана 8. На передній стінці бункера 1 змонтована заслінка 9, призначена для регулювання висоти висівної щілини, і козирок 10, а під жолобом 7 - тукопроводи 11. Кривошипи кривошипно-шатунних механізмів 5 і 6 з'єднані з ворушилками 2 і 4 шатунами і зміщені один відносно одного на 90°. Туковисівний апарат працює таким чином. Перед початком роботи, у відповідності до заданої дози внесення, регулюючою заслінкою 9 встановлюється необхідна висота висівної щілини і бункер 1 заповнюється добривами. При зворотно-поступальному русі ворушилок 2 і 4 добрива в бункері набувають текучості, витікають через висівну щілину в жолоб 7 і розсіваються по поверхні поля або за допомогою тукопроводів 11 направляються до сошників. Добрива викидаються висівним барабаном 8 з жолоба 7 не по всій його довжині, а лише в зонах установки лопатей. Розгрібаючі пальці 3 ворушилки 2, здійснюючи зворотно-поступальний рух, переміщують добрива до лопатей. При використанні недостатньо сипких добрив у туковисівних апаратах, оснащених однофазними ворушилками, добрива подаються в жолоб і викидаються висівним барабаном нерівномірно, повторюючи синусоїдальний рух ворушилки (фіг. 3). У запропонованому туковисівному апараті, обладнаному додатковою ворушилкою, кривошипи кривошипно 1 UA 98363 U шатунних механізмів зміщені один відносно одного на 90° (двофазна ворушилка), сумарне переміщення двох ворушилок буде рівномірним (фіг. 4); таким же буде і висів добрив. Таке виконання туковисівного апарата, при спрощенні його конструкції, забезпечує рівномірне внесення недостатньо сипких добрив. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Туковисівний апарат, що містить бункер з похилим дном і ворушилкою, до нижньої частини якого шарнірно прикріплений жолоб з установленим в ньому висівним барабаном, а ворушилка оснащена розгрібаючими пальцями, розміщеними між лопатями висівного барабана, форма яких копіює форму жолоба, який відрізняється тим, що він оснащений додатковою ворушилкою, з'єднаною шатуном з кривошипом, зміщеним відносно кривошипа основної ворушилки на 90 °. 2 UA 98363 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
