Стенд для обкатки та контролю технічного стану насоса підживлення аксіально-поршневої гідромашини

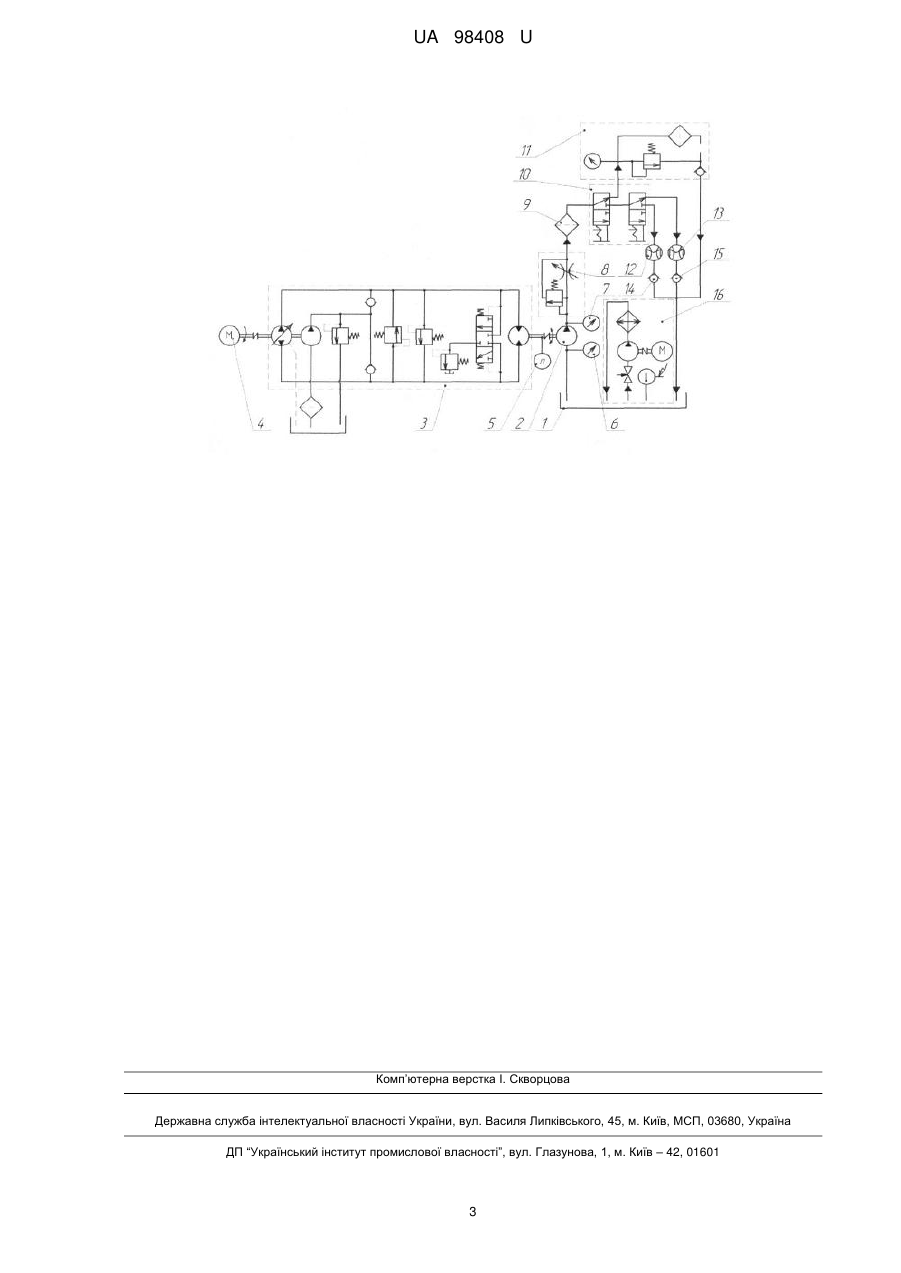

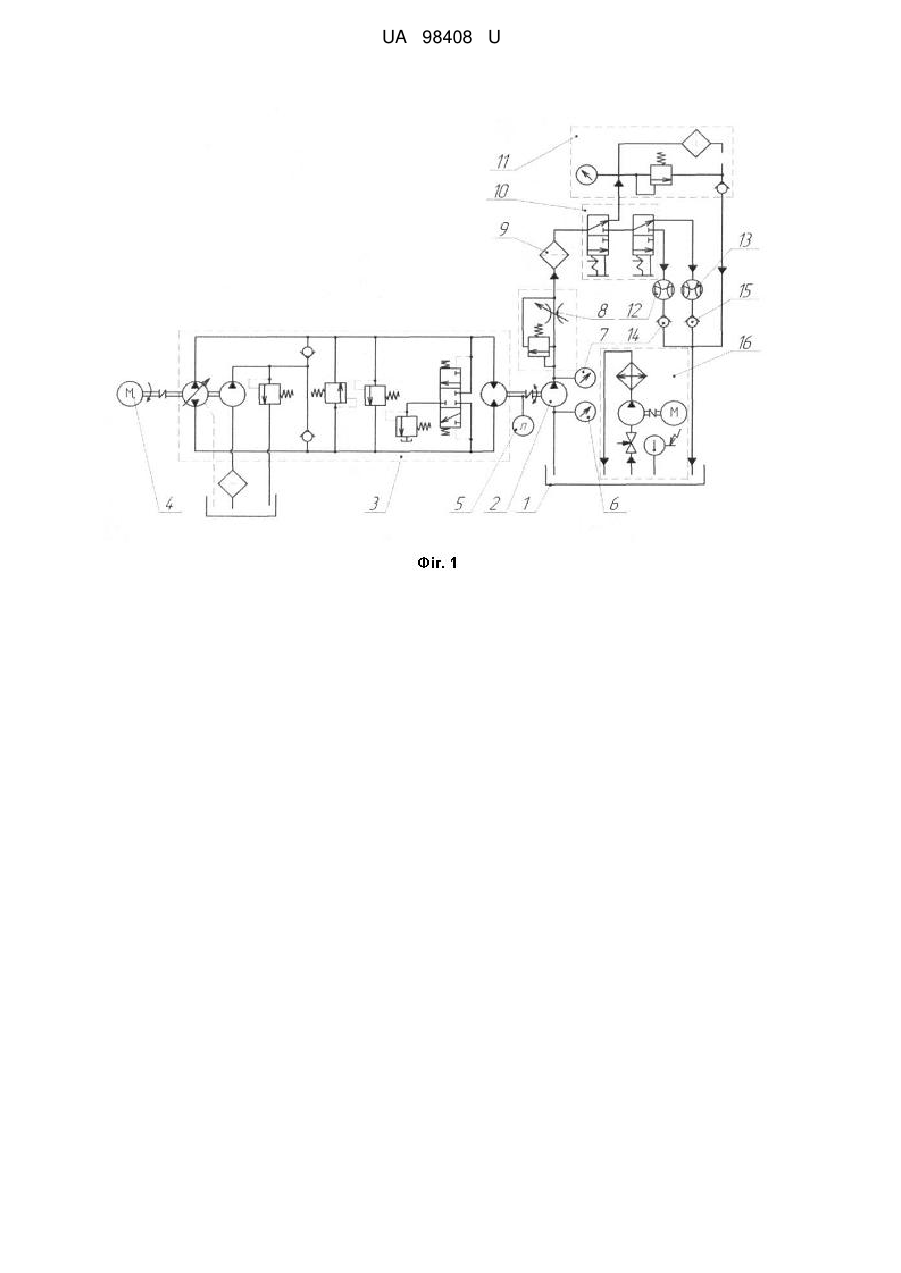

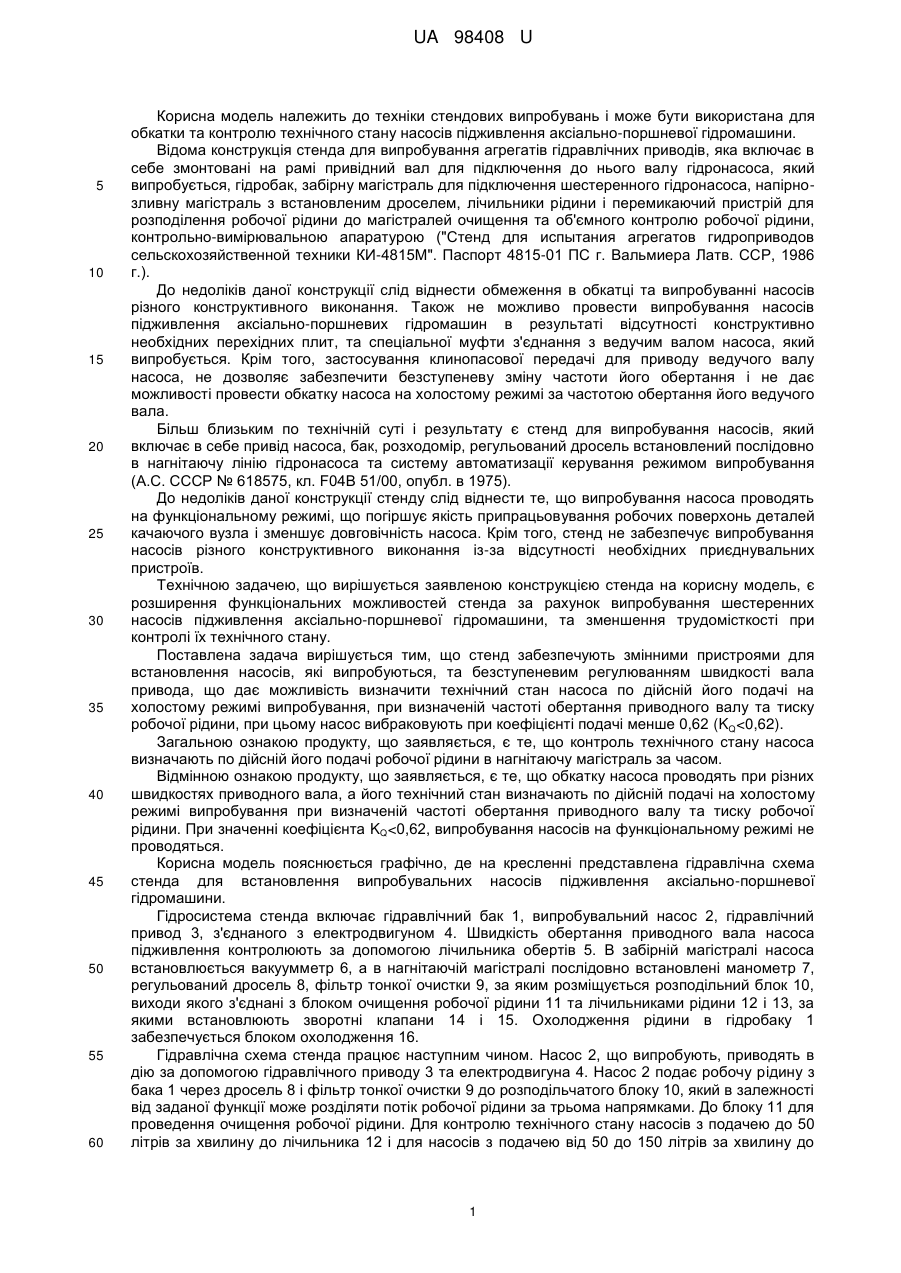

Реферат: Стенд для обкатки та контролю технічного стану насоса підживлення аксіально-поршневої гідромашини включає привід насоса, гідробак, лічильник рідини, регулювальний дросель, що встановлені послідовно в нагнітаючій гідролінії насоса. Стенд забезпечують змінними пристроями для встановлення випробувальних насосів та безступеневим регулюванням швидкості приводного вала, виконаного в вигляді гідравлічного приводу з замкнутим контуром для контролю дійсної подачі насоса і визначення коефіцієнта його подачі на холостому і робочому режимах. UA 98408 U (54) СТЕНД ДЛЯ ОБКАТКИ ТА КОНТРОЛЮ ТЕХНІЧНОГО СТАНУ НАСОСА ПІДЖИВЛЕННЯ АКСІАЛЬНО-ПОРШНЕВОЇ ГІДРОМАШИНИ UA 98408 U UA 98408 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки стендових випробувань і може бути використана для обкатки та контролю технічного стану насосів підживлення аксіально-поршневої гідромашини. Відома конструкція стенда для випробування агрегатів гідравлічних приводів, яка включає в себе змонтовані на рамі привідний вал для підключення до нього валу гідронасоса, який випробується, гідробак, забірну магістраль для підключення шестеренного гідронасоса, напірнозливну магістраль з встановленим дроселем, лічильники рідини і перемикаючий пристрій для розподілення робочої рідини до магістралей очищення та об'ємного контролю робочої рідини, контрольно-вимірювальною апаратурою ("Стенд для испытания агрегатов гидроприводов сельскохозяйственной техники КИ-4815М". Паспорт 4815-01 ПС г. Вальмиера Латв. ССР, 1986 г.). До недоліків даної конструкції слід віднести обмеження в обкатці та випробуванні насосів різного конструктивного виконання. Також не можливо провести випробування насосів підживлення аксіально-поршневих гідромашин в результаті відсутності конструктивно необхідних перехідних плит, та спеціальної муфти з'єднання з ведучим валом насоса, який випробується. Крім того, застосування клинопасової передачі для приводу ведучого валу насоса, не дозволяє забезпечити безступеневу зміну частоти його обертання і не дає можливості провести обкатку насоса на холостому режимі за частотою обертання його ведучого вала. Більш близьким по технічній суті і результату є стенд для випробування насосів, який включає в себе привід насоса, бак, розходомір, регульований дросель встановлений послідовно в нагнітаючу лінію гідронасоса та систему автоматизації керування режимом випробування (А.С. СССР № 618575, кл. F04В 51/00, опубл. в 1975). До недоліків даної конструкції стенду слід віднести те, що випробування насоса проводять на функціональному режимі, що погіршує якість припрацьовування робочих поверхонь деталей качаючого вузла і зменшує довговічність насоса. Крім того, стенд не забезпечує випробування насосів різного конструктивного виконання із-за відсутності необхідних приєднувальних пристроїв. Технічною задачею, що вирішується заявленою конструкцією стенда на корисну модель, є розширення функціональних можливостей стенда за рахунок випробування шестеренних насосів підживлення аксіально-поршневої гідромашини, та зменшення трудомісткості при контролі їх технічного стану. Поставлена задача вирішується тим, що стенд забезпечують змінними пристроями для встановлення насосів, які випробуються, та безступеневим регулюванням швидкості вала привода, що дає можливість визначити технічний стан насоса по дійсній його подачі на холостому режимі випробування, при визначеній частоті обертання приводного валу та тиску робочої рідини, при цьому насос вибраковують при коефіцієнті подачі менше 0,62 (KQ
