Футляр із замком-головоломкою

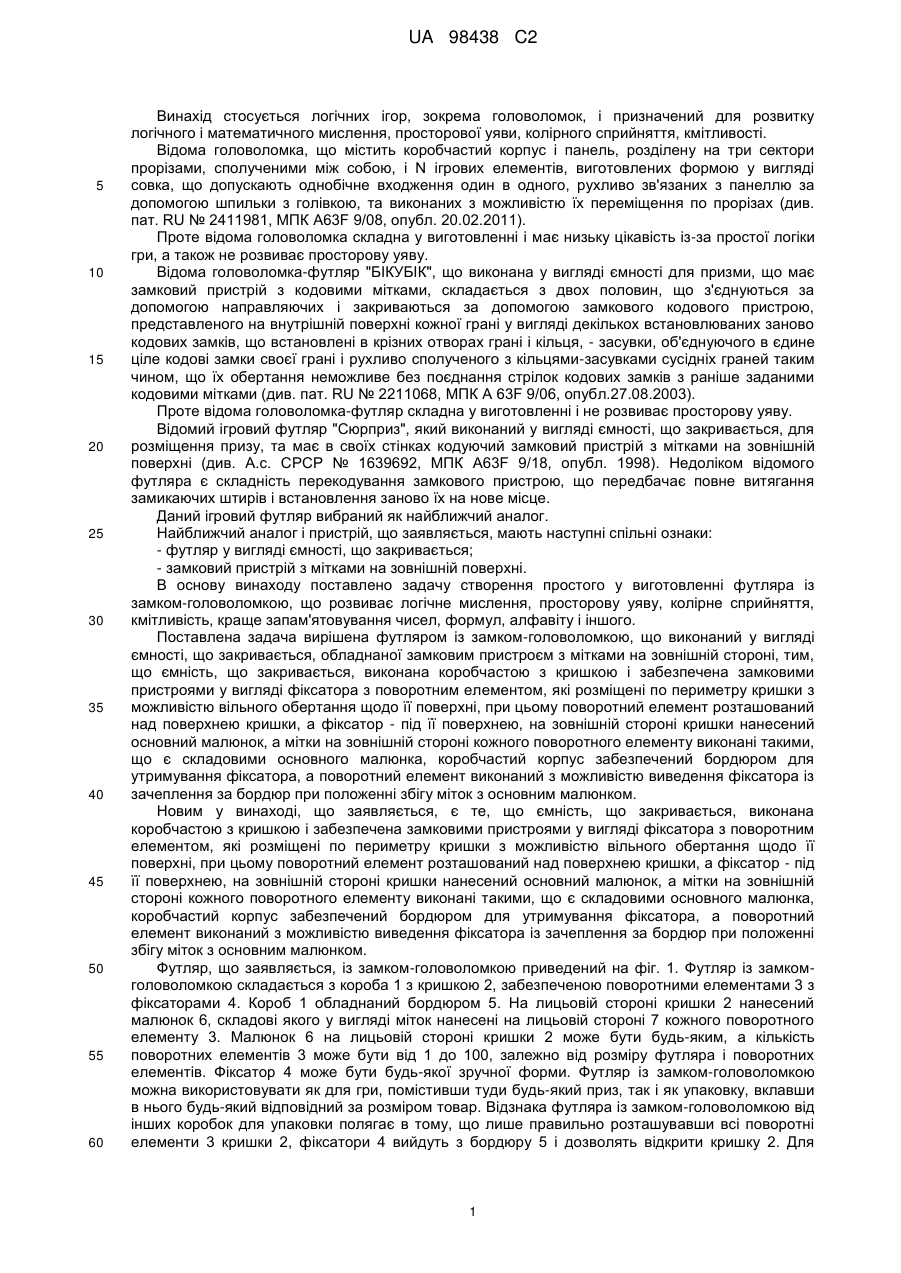

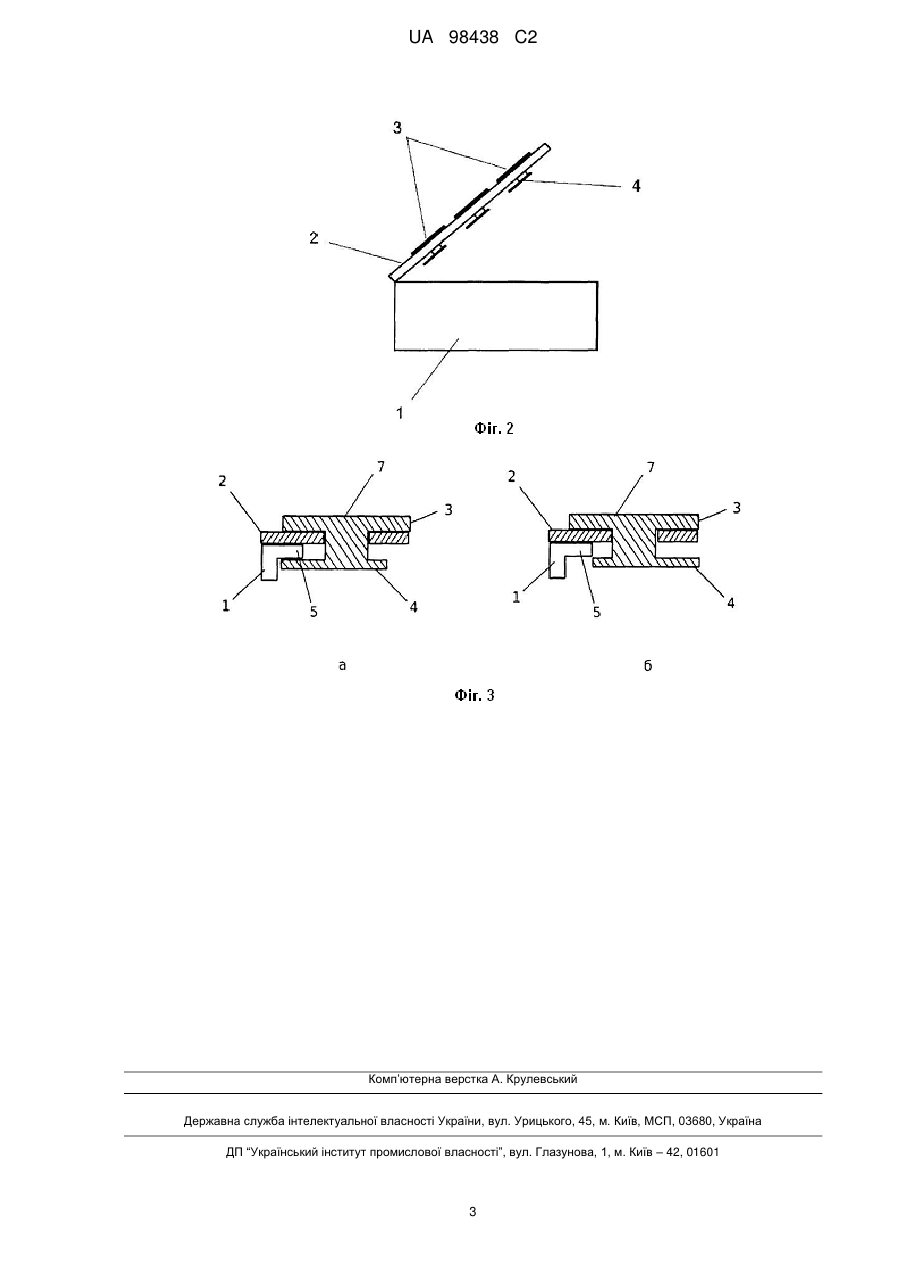

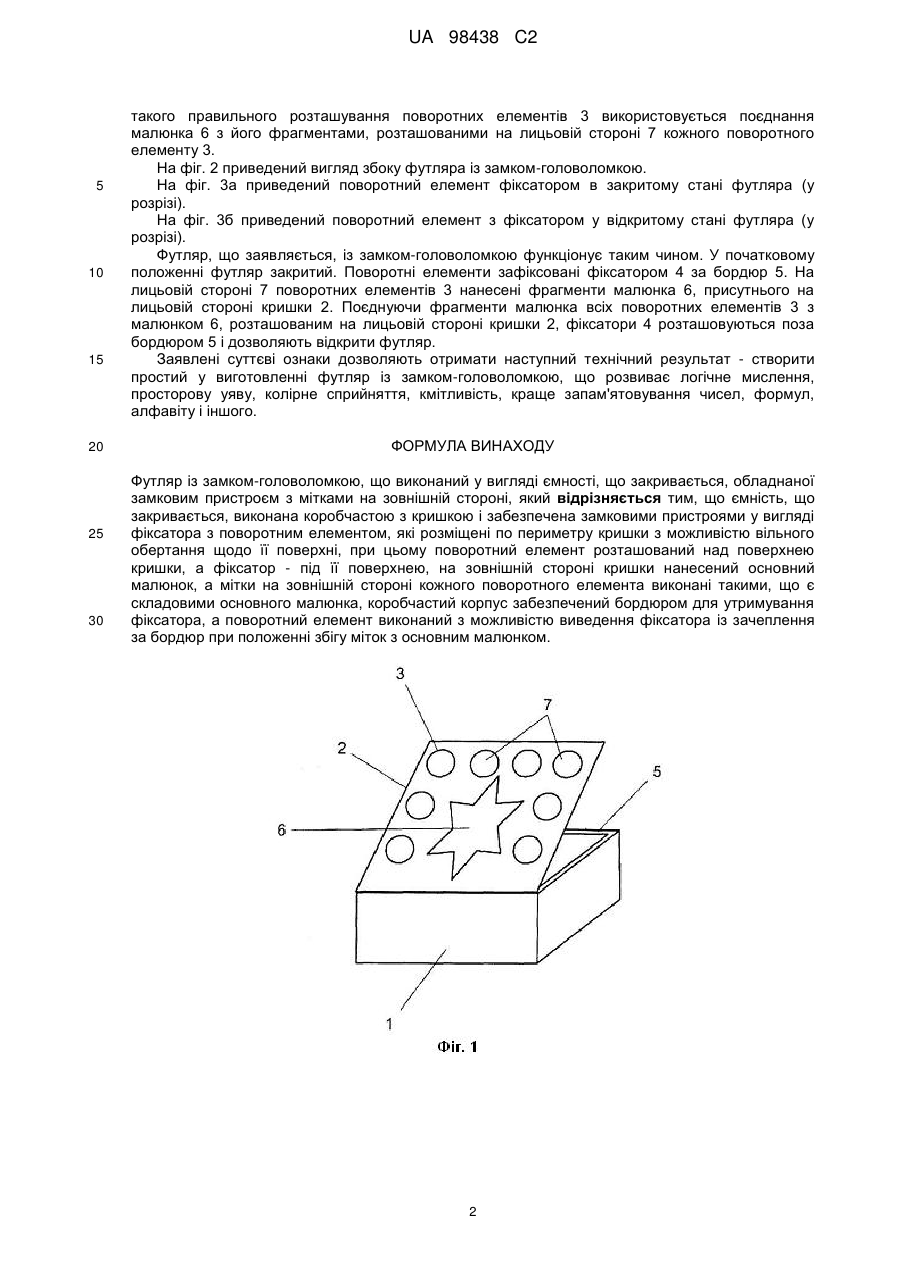

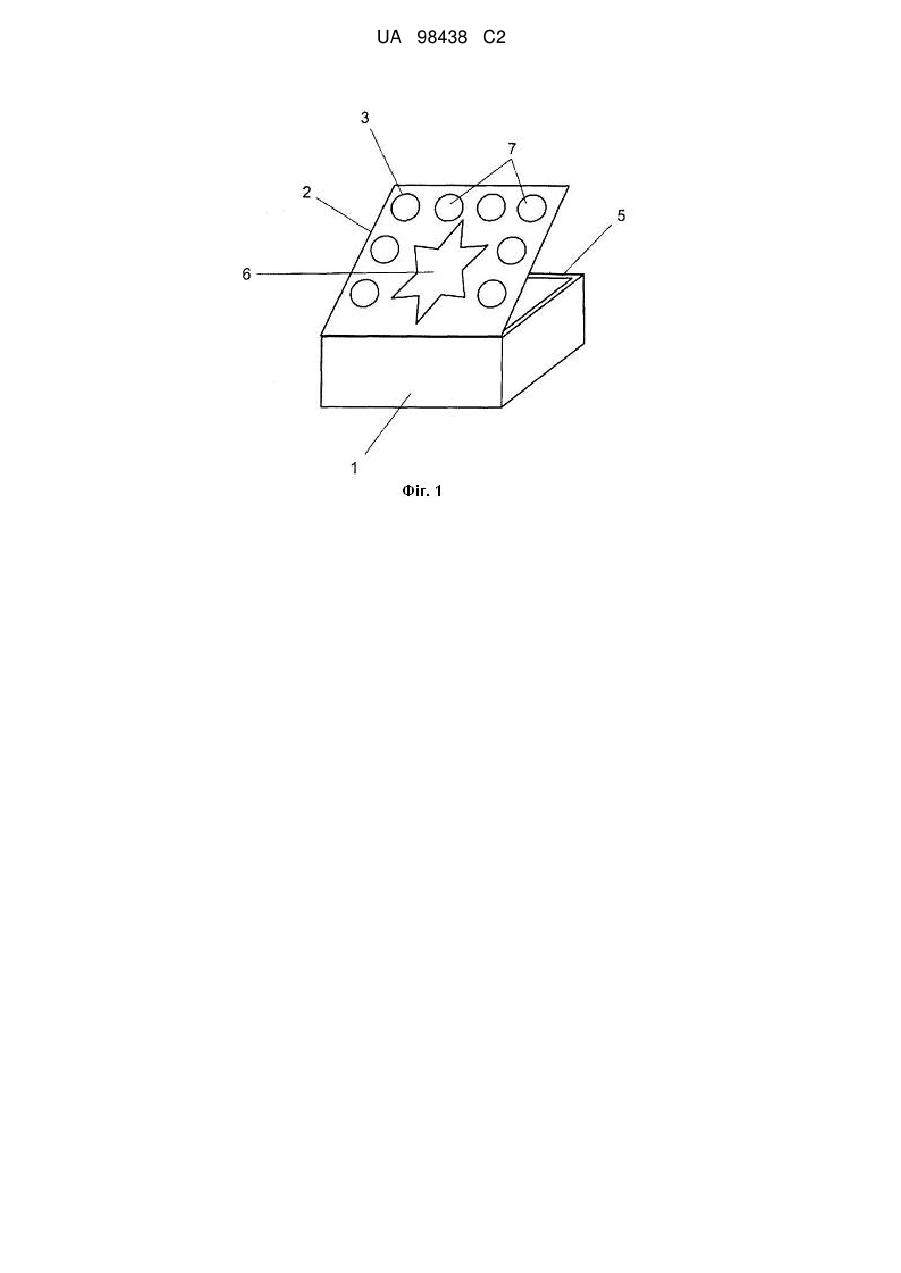

Реферат: Запропоновано футляр із замком-головоломкою, що виконаний у вигляді ємності, що закривається, обладнаної замковим пристроєм з мітками на зовнішній стороні. Ємність, що закривається, виконана коробчастою з кришкою і забезпечена замковими пристроями у вигляді фіксатора з поворотним елементом, які розміщені по периметру кришки з можливістю вільного обертання щодо її поверхні. При цьому поворотний елемент розташований над поверхнею кришки, а фіксатор - під її поверхнею, на зовнішній стороні кришки нанесений основний малюнок, а мітки на зовнішній стороні кожного поворотного елемента виконані такими, що є складовими основного малюнка, коробчастий корпус забезпечений бордюром для утримування фіксатора, а поворотний елемент виконаний з можливістю виведення фіксатора із зачеплення за бордюр при положенні збігу міток з основним малюнком. UA 98438 C2 (12) UA 98438 C2 UA 98438 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується логічних ігор, зокрема головоломок, і призначений для розвитку логічного і математичного мислення, просторової уяви, колірного сприйняття, кмітливості. Відома головоломка, що містить коробчастий корпус і панель, розділену на три сектори прорізами, сполученими між собою, і N ігрових елементів, виготовлених формою у вигляді совка, що допускають однобічне входження один в одного, рухливо зв'язаних з панеллю за допомогою шпильки з голівкою, та виконаних з можливістю їх переміщення по прорізах (див. пат. RU № 2411981, МПК A63F 9/08, опубл. 20.02.2011). Проте відома головоломка складна у виготовленні і має низьку цікавість із-за простої логіки гри, а також не розвиває просторову уяву. Відома головоломка-футляр "БІКУБІК", що виконана у вигляді ємності для призми, що має замковий пристрій з кодовими мітками, складається з двох половин, що з'єднуються за допомогою направляючих і закриваються за допомогою замкового кодового пристрою, представленого на внутрішній поверхні кожної грані у вигляді декількох встановлюваних заново кодових замків, що встановлені в крізних отворах грані і кільця, - засувки, об'єднуючого в єдине ціле кодові замки своєї грані і рухливо сполученого з кільцями-засувками сусідніх граней таким чином, що їх обертання неможливе без поєднання стрілок кодових замків з раніше заданими кодовими мітками (див. пат. RU № 2211068, МПК A 63F 9/06, опубл.27.08.2003). Проте відома головоломка-футляр складна у виготовленні і не розвиває просторову уяву. Відомий ігровий футляр "Сюрприз", який виконаний у вигляді ємності, що закривається, для розміщення призу, та має в своїх стінках кодуючий замковий пристрій з мітками на зовнішній поверхні (див. А.с. СРСР № 1639692, МПК A63F 9/18, опубл. 1998). Недоліком відомого футляра є складність перекодування замкового пристрою, що передбачає повне витягання замикаючих штирів і встановлення заново їх на нове місце. Даний ігровий футляр вибраний як найближчий аналог. Найближчий аналог і пристрій, що заявляється, мають наступні спільні ознаки: - футляр у вигляді ємності, що закривається; - замковий пристрій з мітками на зовнішній поверхні. В основу винаходу поставлено задачу створення простого у виготовленні футляра із замком-головоломкою, що розвиває логічне мислення, просторову уяву, колірне сприйняття, кмітливість, краще запам'ятовування чисел, формул, алфавіту і іншого. Поставлена задача вирішена футляром із замком-головоломкою, що виконаний у вигляді ємності, що закривається, обладнаної замковим пристроєм з мітками на зовнішній стороні, тим, що ємність, що закривається, виконана коробчастою з кришкою і забезпечена замковими пристроями у вигляді фіксатора з поворотним елементом, які розміщені по периметру кришки з можливістю вільного обертання щодо її поверхні, при цьому поворотний елемент розташований над поверхнею кришки, а фіксатор - під її поверхнею, на зовнішній стороні кришки нанесений основний малюнок, а мітки на зовнішній стороні кожного поворотного елементу виконані такими, що є складовими основного малюнка, коробчастий корпус забезпечений бордюром для утримування фіксатора, а поворотний елемент виконаний з можливістю виведення фіксатора із зачеплення за бордюр при положенні збігу міток з основним малюнком. Новим у винаході, що заявляється, є те, що ємність, що закривається, виконана коробчастою з кришкою і забезпечена замковими пристроями у вигляді фіксатора з поворотним елементом, які розміщені по периметру кришки з можливістю вільного обертання щодо її поверхні, при цьому поворотний елемент розташований над поверхнею кришки, а фіксатор - під її поверхнею, на зовнішній стороні кришки нанесений основний малюнок, а мітки на зовнішній стороні кожного поворотного елементу виконані такими, що є складовими основного малюнка, коробчастий корпус забезпечений бордюром для утримування фіксатора, а поворотний елемент виконаний з можливістю виведення фіксатора із зачеплення за бордюр при положенні збігу міток з основним малюнком. Футляр, що заявляється, із замком-головоломкою приведений на фіг. 1. Футляр із замкомголоволомкою складається з короба 1 з кришкою 2, забезпеченою поворотними елементами 3 з фіксаторами 4. Короб 1 обладнаний бордюром 5. На лицьовій стороні кришки 2 нанесений малюнок 6, складові якого у вигляді міток нанесені на лицьовій стороні 7 кожного поворотного елементу 3. Малюнок 6 на лицьовій стороні кришки 2 може бути будь-яким, а кількість поворотних елементів 3 може бути від 1 до 100, залежно від розміру футляра і поворотних елементів. Фіксатор 4 може бути будь-якої зручної форми. Футляр із замком-головоломкою можна використовувати як для гри, помістивши туди будь-який приз, так і як упаковку, вклавши в нього будь-який відповідний за розміром товар. Відзнака футляра із замком-головоломкою від інших коробок для упаковки полягає в тому, що лише правильно розташувавши всі поворотні елементи 3 кришки 2, фіксатори 4 вийдуть з бордюру 5 і дозволять відкрити кришку 2. Для 1 UA 98438 C2 5 10 15 20 25 30 такого правильного розташування поворотних елементів 3 використовується поєднання малюнка 6 з його фрагментами, розташованими на лицьовій стороні 7 кожного поворотного елементу 3. На фіг. 2 приведений вигляд збоку футляра із замком-головоломкою. На фіг. 3а приведений поворотний елемент фіксатором в закритому стані футляра (у розрізі). На фіг. 3б приведений поворотний елемент з фіксатором у відкритому стані футляра (у розрізі). Футляр, що заявляється, із замком-головоломкою функціонує таким чином. У початковому положенні футляр закритий. Поворотні елементи зафіксовані фіксатором 4 за бордюр 5. На лицьовій стороні 7 поворотних елементів 3 нанесені фрагменти малюнка 6, присутнього на лицьовій стороні кришки 2. Поєднуючи фрагменти малюнка всіх поворотних елементів 3 з малюнком 6, розташованим на лицьовій стороні кришки 2, фіксатори 4 розташовуються поза бордюром 5 і дозволяють відкрити футляр. Заявлені суттєві ознаки дозволяють отримати наступний технічний результат - створити простий у виготовленні футляр із замком-головоломкою, що розвиває логічне мислення, просторову уяву, колірне сприйняття, кмітливість, краще запам'ятовування чисел, формул, алфавіту і іншого. ФОРМУЛА ВИНАХОДУ Футляр із замком-головоломкою, що виконаний у вигляді ємності, що закривається, обладнаної замковим пристроєм з мітками на зовнішній стороні, який відрізняється тим, що ємність, що закривається, виконана коробчастою з кришкою і забезпечена замковими пристроями у вигляді фіксатора з поворотним елементом, які розміщені по периметру кришки з можливістю вільного обертання щодо її поверхні, при цьому поворотний елемент розташований над поверхнею кришки, а фіксатор - під її поверхнею, на зовнішній стороні кришки нанесений основний малюнок, а мітки на зовнішній стороні кожного поворотного елемента виконані такими, що є складовими основного малюнка, коробчастий корпус забезпечений бордюром для утримування фіксатора, а поворотний елемент виконаний з можливістю виведення фіксатора із зачеплення за бордюр при положенні збігу міток з основним малюнком. 2 UA 98438 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
