Футляр для оптичних дискових носіїв інформації

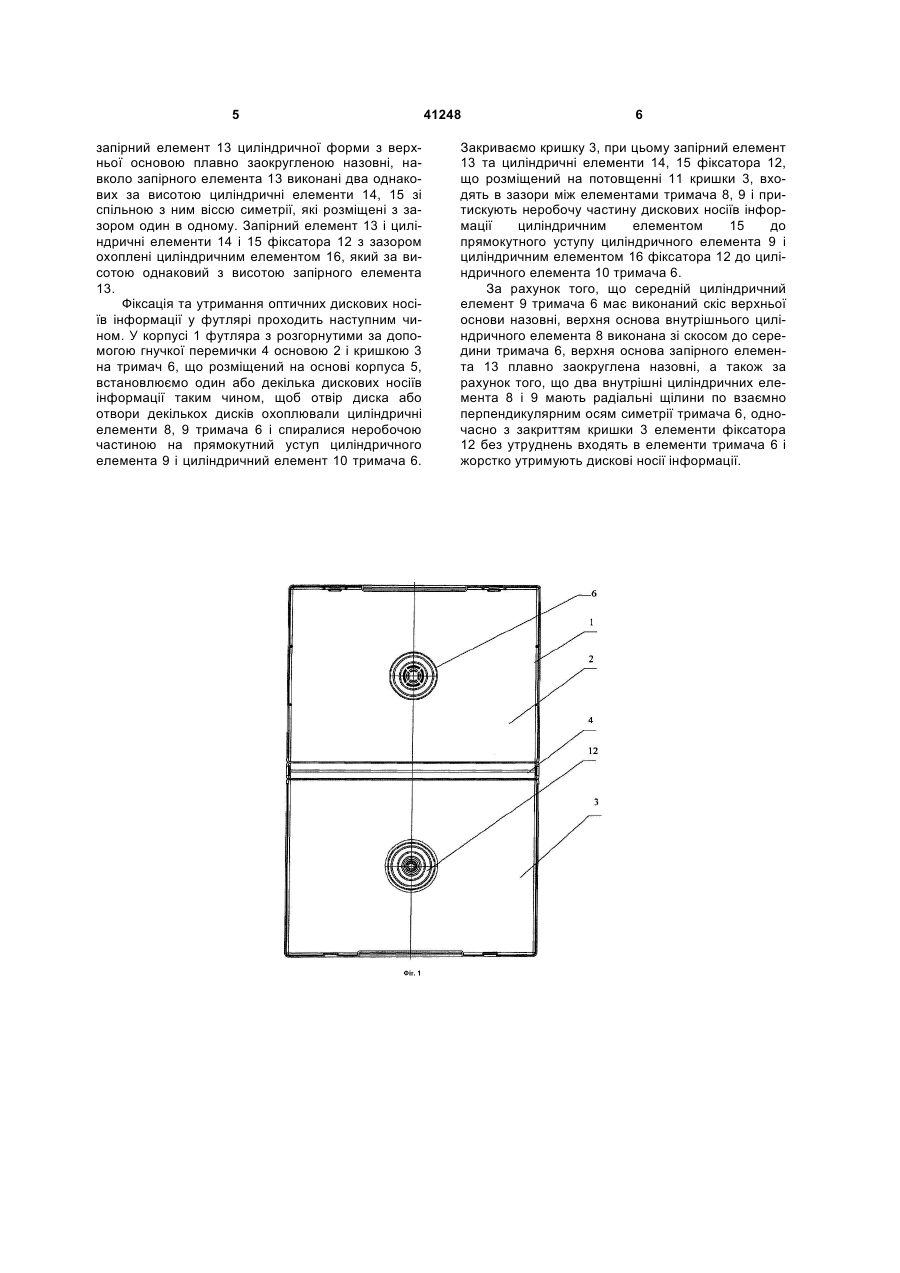

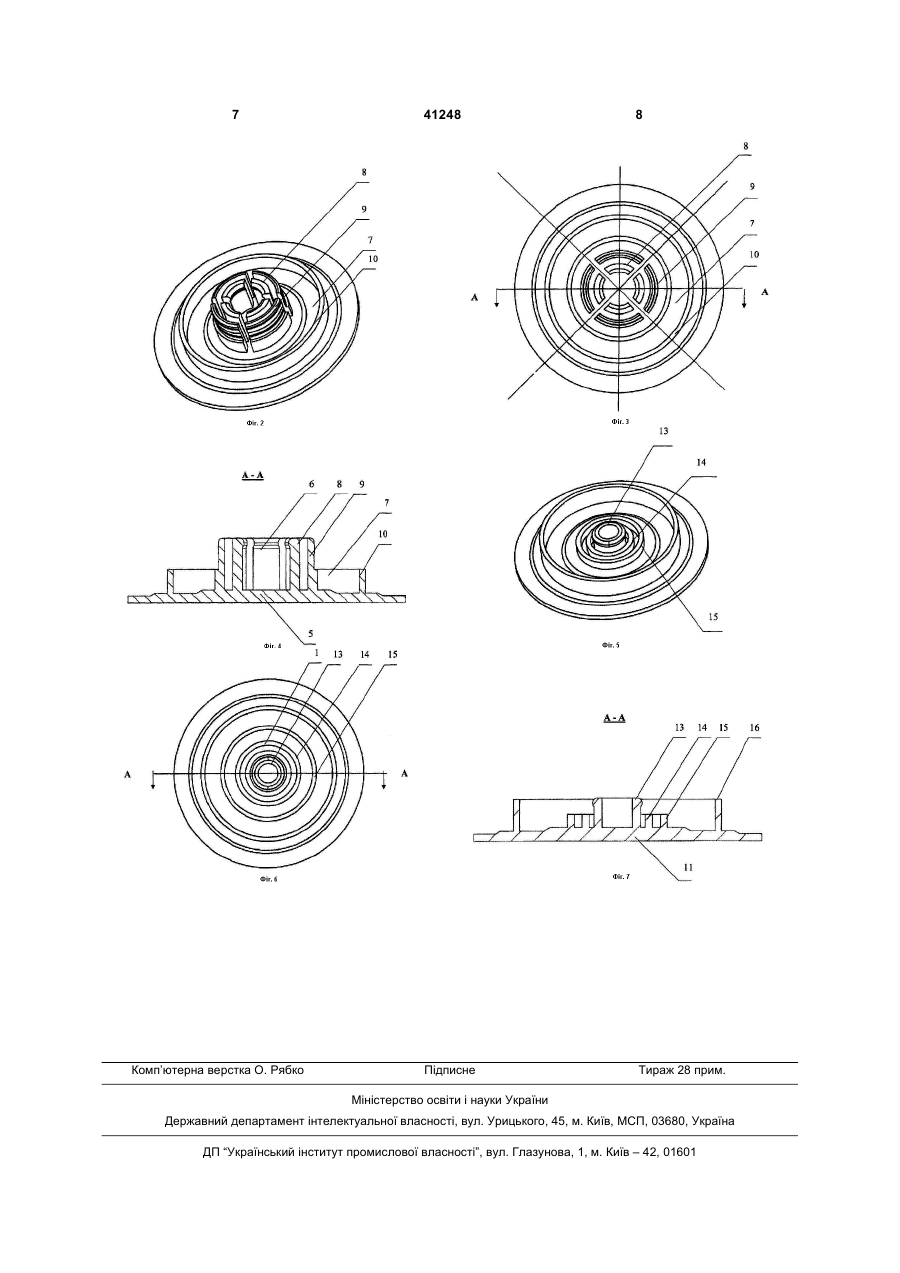

Футляр для оптичних дискових носіїв інформації, що складається з корпусу з основою і кришки з гнучкою перемичкою між ними, виконаного в основі корпусу тримача з приймальним вузлом для оптичних дискових носіїв інформації, який відрізняється тим, що він додатково містить фіксатор дискових носіїв інформації, який розміщений в кришці корпусу, при цьому приймальний вузол тримача виконаний з розміщених з зазором один в одному трьох циліндричних елементів зі спільною віссю симетрії, два внутрішні циліндричні елементи мають радіальні щілини по взаємно перпенди 3 В основу корисної моделі поставлена задача удосконалення конструкції футляра для оптичних дискових носіїв інформації шляхом модифікації конструкції його елементів, що за рахунок підвищення жорсткості фіксації оптичних дискових носіїв інформації у футлярі, а також за рахунок суміщення без утруднень жорсткої фіксації оптичних дискових носіїв інформації у футлярі одночасно з закриттям футляра, підвищується надійність захисту оптичних дискових носіїв інформації від ушкоджень при зберіганні, транспортуванні тощо, виключається можливість несанкціонованого зняття оптичних дискових носіїв інформації, прискорюється та спрощується процес пакування. Поставлена задача вирішується тим, що футляр для оптичних дискових носіїв інформації, що складається з корпусу з основою і кришки з гнучкою перемичкою між ними, виконаного в основі корпусу тримача з приймальним вузлом для оптичних дискових носіїв інформації, згідно до корисної моделі він додатково містить фіксатор дискових носіїв інформації, який розміщений в кришці корпусу, при цьому приймальний вузол тримача виконаний з розміщених з зазором один в одному трьох циліндричних елементів зі спільною віссю симетрії, два внутрішні циліндричні елементи мають радіальні щілини по взаємно перпендикулярних осях симетрії тримача, середній циліндричний елемент виконаний з прямокутним уступом до зовнішньої стінки і має скіс верхньої основи назовні, а верхня основа внутрішнього циліндричного елемента виконана зі скосом до середини тримача, фіксатор дискових носіїв інформації має запірний елемент циліндричної форми з верхньою основою плавно заокругленою назовні, навколо запірного елемента виконані два однакові за висотою циліндричні елементи зі спільною з ним віссю симетрії, які розміщені з зазором один в одному, причому елементи фіксатора дискових носіїв інформації виконані таким чином, що вони мають можливість взаємодіяти з приймальним вузлом тримача, крім цього запірний елемент і циліндричні елементи фіксатора дискових носіїв інформації з зазором охоплені виступом циліндричної форми. За рахунок того, в кришці футляра для оптичних дискових носіїв інформації додатково встановлений фіксатор дискових носіїв інформації, досягається жорстка фіксація оптичних дискових носіїв інформації. Жорсткість фіксації забезпечується конструкцією тримача і фіксатора, а саме: приймальний вузол тримача виконаний із розміщених з зазором один в одному трьох циліндричних елементів зі спільною віссю симетрії, а фіксатор дискових носіїв інформації має запірний елемент циліндричної форми, навколо запірного елемента виконані два однакових за висотою циліндричних елемента, зі спільною з ним віссю симетрії, які розміщені з зазором один в одному, причому елементи фіксатора дискових носіїв інформації виконані таким чином, що вони мають можливість входити у зазори між циліндричними елементами приймального вузла тримача. Наявність радіальних щілин по взаємно перпендикулярним осям симетрії тримача створює 41248 4 пружність приймального вузла тримача і дозволяє надійно утримувати фіксатор. Виконання скосів та плавного заокруглення на основах циліндричних елементів приймального вузла тримача і фіксатора дискових носіїв інформації дозволяє без утруднень взаємодіяти тримачу з фіксатором. Запірний елемент і циліндричні елементи фіксатора з зазором охоплені виступом циліндричної форми, який діючи на неробочу поверхню оптичного дискового носія інформації, притискує його до зовнішнього циліндричного елемента приймального вузла тримача і, створюючи ефект "кліпси", жорстко утримує оптичний дисковий носій інформації, виключаючи будь-яку можливість його зміщення. За рахунок того, що одночасно з закриттям кришки футляра відбувається фіксація оптичних дискових носіїв інформації процес пакування виконується без утруднень. Оптичні дискові носії інформації надійно захищені від ушкоджень навіть при великих зовнішніх зусиллях на футляр, ця особливість конструкції футляра дозволяє розповсюджувати оптичні дискові носії інформації через Інтернет-магазини, коли необхідна відправка продукції поштою або іншим транспортом. Суть корисної моделі, що заявляється, пояснюється кресленнями. На Фіг.1 показаний футляр для оптичних дискових носіїв інформації в розгорнутому вигляді. На Фіг.2 наведений тримач футляра для оптичних дискових носіїв інформації (аксонометрія). На Фіг.3 наведений тримач футляра для оптичних дискових носіїв інформації (вигляд зверху). На Фіг.4 наведений тримач футляра для оптичних дискових носіїв інформації в перерізі по А-А Фіг.3. На Фіг.5 наведений фіксатор футляра для оптичних дискових носіїв інформації (аксонометрія). На Фіг.6 наведений фіксатор футляра для оптичних дискових носіїв інформації (вигляд зверху). На Фіг.7 наведений фіксатор футляра для оптичних дискових носіїв інформації в перерізі по АА. Фіг.6. Футляр для оптичних дискових носіїв інформації являє собою корпус 1, який складається з основи 2, кришки 3 та гнучкої перемички 4 між ними. В центрі основи 2 корпусу 1 на його потовщеній частині 5, що східчастістю збільшується до середини, розміщений тримач 6, який складається з приймального вузла 7, що виконаний з розміщених з зазором один в одному трьох циліндричних елементів 8, 9, 10 зі спільною віссю симетрії, два внутрішні циліндричних елемента 8 і 9 мають радіальні щілини по взаємно перпендикулярним осям симетрії тримача 6, середній циліндричний елемент 9 виконаний з прямокутним уступом до зовнішньої його стінки і має скіс верхньої основи назовні, а верхня основа внутрішнього циліндричного елемента 8 виконана зі скосом до середини тримача 6. В центрі кришки 3 корпусу 1 на її потовщеній частині 11, що східчастістю збільшується до середини, розміщений фіксатор 12. Фіксатор 12 має 5 запірний елемент 13 циліндричної форми з верхньої основою плавно заокругленою назовні, навколо запірного елемента 13 виконані два однакових за висотою циліндричні елементи 14, 15 зі спільною з ним віссю симетрії, які розміщені з зазором один в одному. Запірний елемент 13 і циліндричні елементи 14 і 15 фіксатора 12 з зазором охоплені циліндричним елементом 16, який за висотою однаковий з висотою запірного елемента 13. Фіксація та утримання оптичних дискових носіїв інформації у футлярі проходить наступним чином. У корпусі 1 футляра з розгорнутими за допомогою гнучкої перемички 4 основою 2 і кришкою 3 на тримач 6, що розміщений на основі корпуса 5, встановлюємо один або декілька дискових носіїв інформації таким чином, щоб отвір диска або отвори декількох дисків охоплювали циліндричні елементи 8, 9 тримача 6 і спиралися неробочою частиною на прямокутний уступ циліндричного елемента 9 і циліндричний елемент 10 тримача 6. 41248 6 Закриваємо кришку 3, при цьому запірний елемент 13 та циліндричні елементи 14, 15 фіксатора 12, що розміщений на потовщенні 11 кришки 3, входять в зазори між елементами тримача 8, 9 і притискують неробочу частину дискових носіїв інформації циліндричним елементом 15 до прямокутного уступу циліндричного елемента 9 і циліндричним елементом 16 фіксатора 12 до циліндричного елемента 10 тримача 6. За рахунок того, що середній циліндричний елемент 9 тримача 6 має виконаний скіс верхньої основи назовні, верхня основа внутрішнього циліндричного елемента 8 виконана зі скосом до середини тримача 6, верхня основа запірного елемента 13 плавно заокруглена назовні, а також за рахунок того, що два внутрішні циліндричних елемента 8 і 9 мають радіальні щілини по взаємно перпендикулярним осям симетрії тримача 6, одночасно з закриттям кришки 3 елементи фіксатора 12 без утруднень входять в елементи тримача 6 і жорстко утримують дискові носії інформації. 7 Комп’ютерна верстка О. Рябко 41248 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
