Ігровий футляр із замком-головоломкою

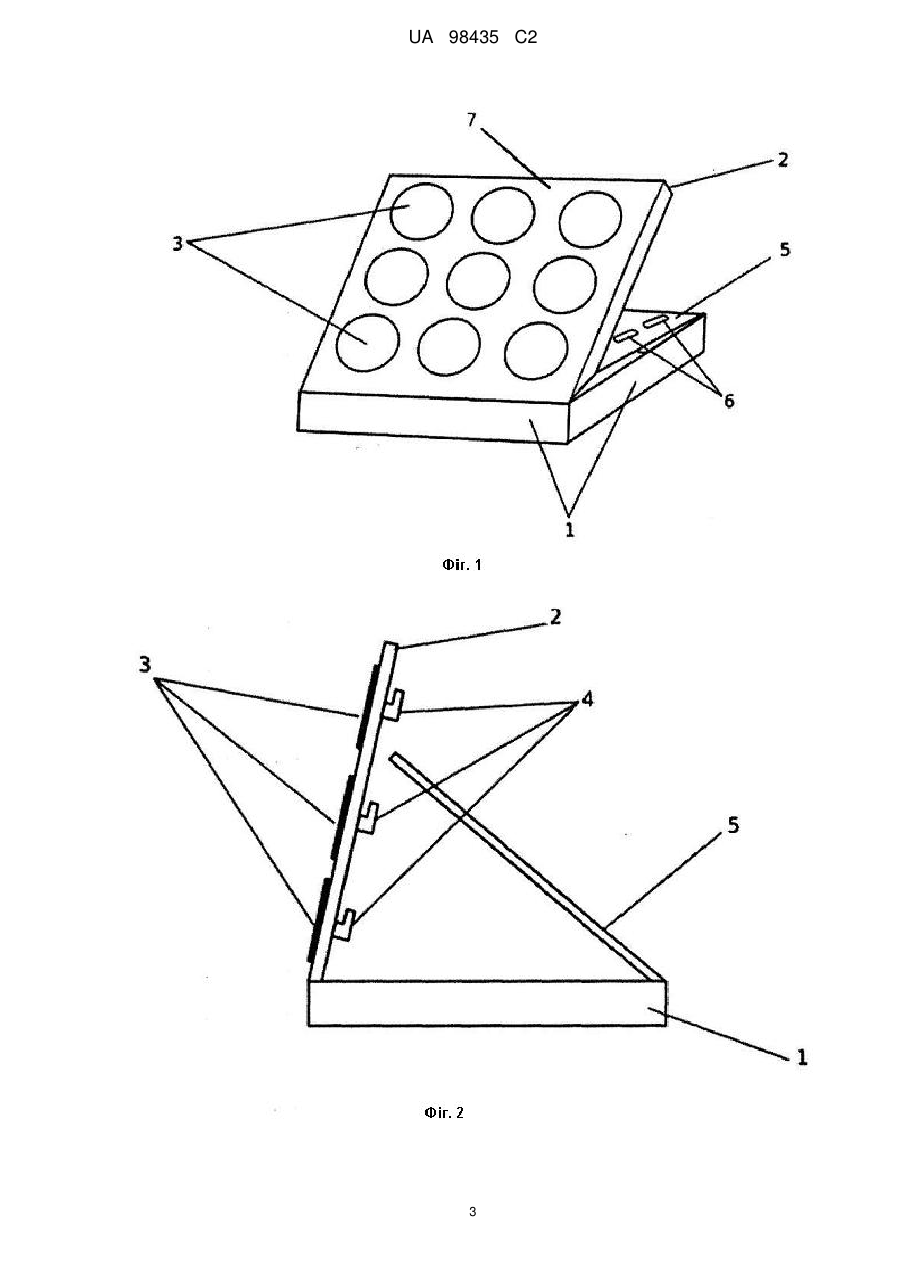

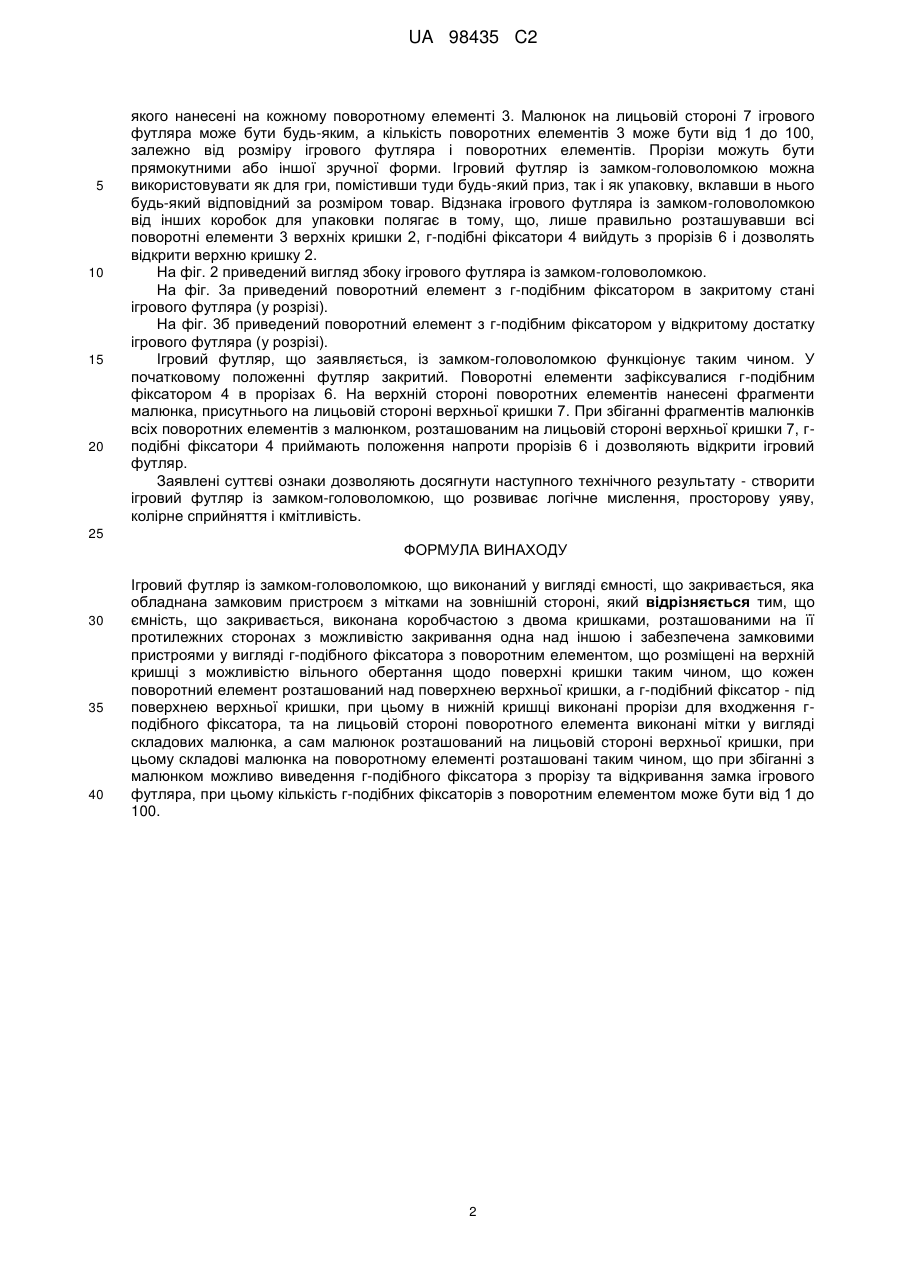

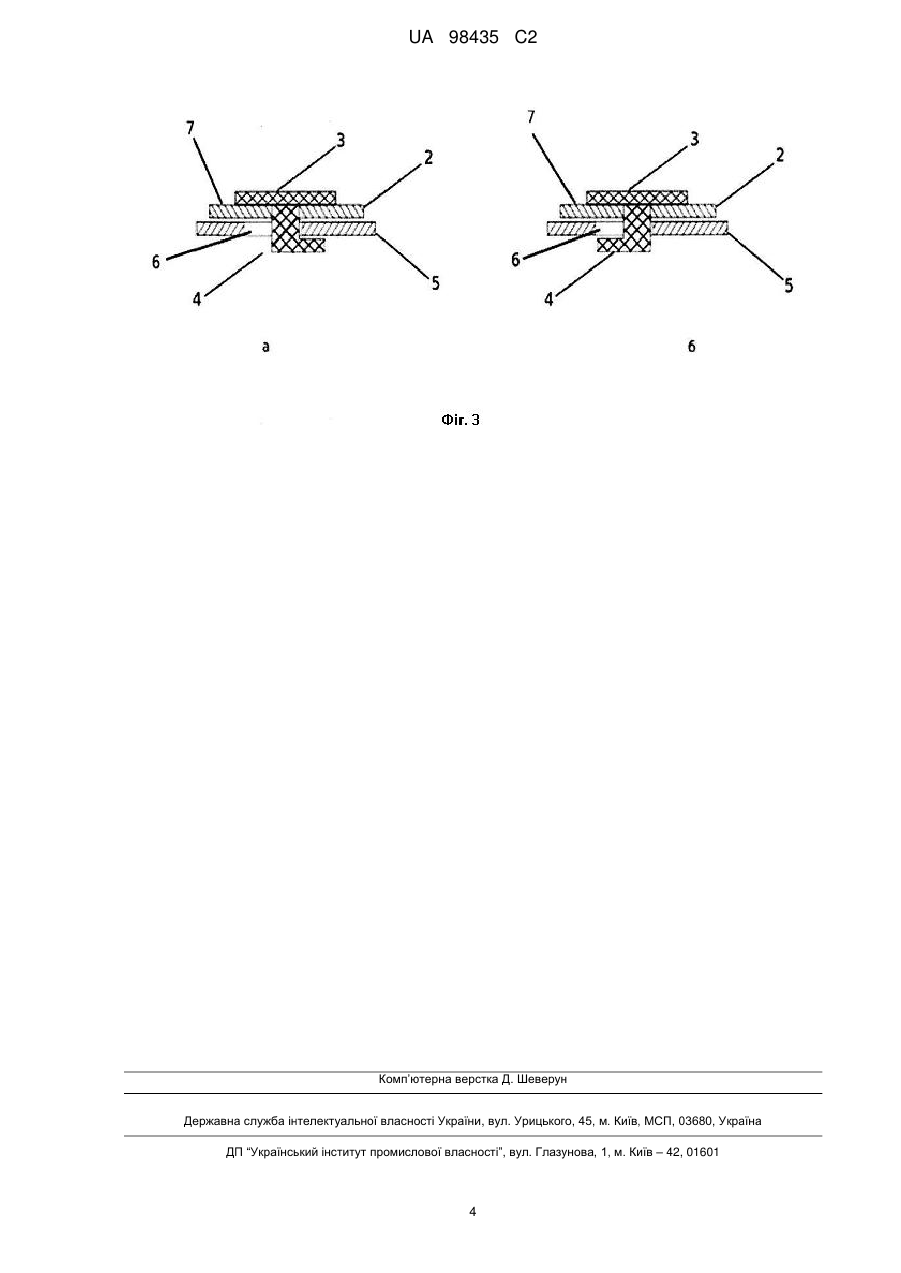

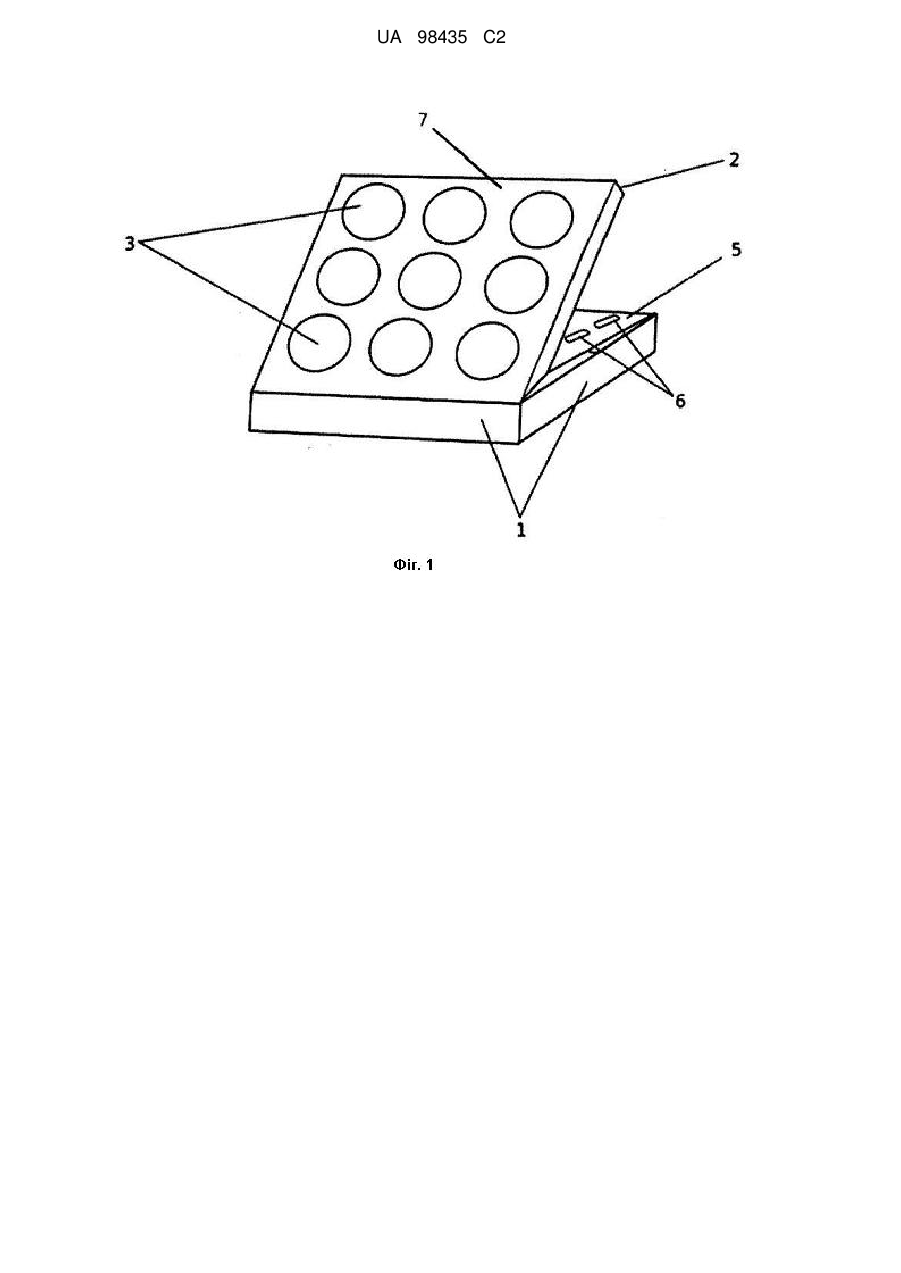

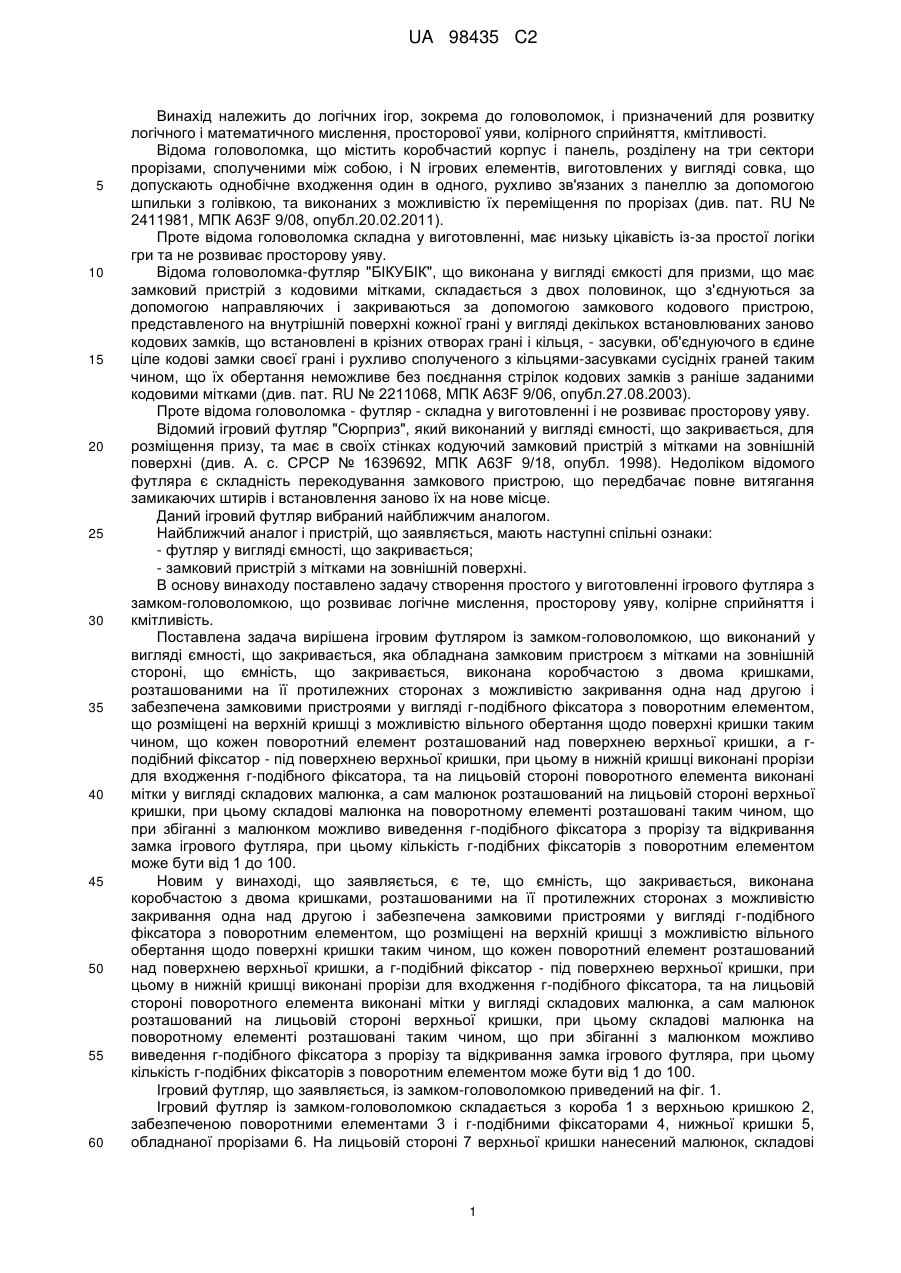

Реферат: Запропоновано ігровий футляр із замком-головоломкою, що виконаний у вигляді ємності, що закривається, яка обладнана замковим пристроєм з мітками на зовнішній стороні. Ємність, що закривається, виконана коробчастою з двома кришками, розташованими на її протилежних сторонах з можливістю закривання одна над іншою і забезпечена замковими пристроями у вигляді г-подібного фіксатора з поворотним елементом, що розміщені на верхній кришці з можливістю вільного обертання щодо поверхні кришки таким чином, що кожен поворотний елемент розташований над поверхнею верхньої кришки, а г-подібний фіксатор - під поверхнею верхньої кришки. При цьому в нижній кришці виконані прорізи для входження г-подібного фіксатора, та на лицьовій стороні поворотного елемента виконані мітки у вигляді складових малюнка, а сам малюнок розташований на лицьовій стороні верхньої кришки, при цьому складові малюнка на поворотному елементі розташовані таким чином, що при збіганні з малюнком можливо виведення г-подібного фіксатора з прорізу та відкривання замка ігрового футляра, при цьому кількість г-подібних фіксаторів з поворотним елементом може бути від 1 до 100. UA 98435 C2 (12) UA 98435 C2 UA 98435 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до логічних ігор, зокрема до головоломок, і призначений для розвитку логічного і математичного мислення, просторової уяви, колірного сприйняття, кмітливості. Відома головоломка, що містить коробчастий корпус і панель, розділену на три сектори прорізами, сполученими між собою, і N ігрових елементів, виготовлених у вигляді совка, що допускають однобічне входження один в одного, рухливо зв'язаних з панеллю за допомогою шпильки з голівкою, та виконаних з можливістю їх переміщення по прорізах (див. пат. RU № 2411981, МПК A63F 9/08, опубл.20.02.2011). Проте відома головоломка складна у виготовленні, має низьку цікавість із-за простої логіки гри та не розвиває просторову уяву. Відома головоломка-футляр "БІКУБІК", що виконана у вигляді ємкості для призми, що має замковий пристрій з кодовими мітками, складається з двох половинок, що з'єднуються за допомогою направляючих і закриваються за допомогою замкового кодового пристрою, представленого на внутрішній поверхні кожної грані у вигляді декількох встановлюваних заново кодових замків, що встановлені в крізних отворах грані і кільця, - засувки, об'єднуючого в єдине ціле кодові замки своєї грані і рухливо сполученого з кільцями-засувками сусідніх граней таким чином, що їх обертання неможливе без поєднання стрілок кодових замків з раніше заданими кодовими мітками (див. пат. RU № 2211068, МПК A63F 9/06, опубл.27.08.2003). Проте відома головоломка - футляр - складна у виготовленні і не розвиває просторову уяву. Відомий ігровий футляр "Сюрприз", який виконаний у вигляді ємності, що закривається, для розміщення призу, та має в своїх стінках кодуючий замковий пристрій з мітками на зовнішній поверхні (див. А. с. СРСР № 1639692, МПК A63F 9/18, опубл. 1998). Недоліком відомого футляра є складність перекодування замкового пристрою, що передбачає повне витягання замикаючих штирів і встановлення заново їх на нове місце. Даний ігровий футляр вибраний найближчим аналогом. Найближчий аналог і пристрій, що заявляється, мають наступні спільні ознаки: - футляр у вигляді ємності, що закривається; - замковий пристрій з мітками на зовнішній поверхні. В основу винаходу поставлено задачу створення простого у виготовленні ігрового футляра з замком-головоломкою, що розвиває логічне мислення, просторову уяву, колірне сприйняття і кмітливість. Поставлена задача вирішена ігровим футляром із замком-головоломкою, що виконаний у вигляді ємності, що закривається, яка обладнана замковим пристроєм з мітками на зовнішній стороні, що ємність, що закривається, виконана коробчастою з двома кришками, розташованими на її протилежних сторонах з можливістю закривання одна над другою і забезпечена замковими пристроями у вигляді г-подібного фіксатора з поворотним елементом, що розміщені на верхній кришці з можливістю вільного обертання щодо поверхні кришки таким чином, що кожен поворотний елемент розташований над поверхнею верхньої кришки, а гподібний фіксатор - під поверхнею верхньої кришки, при цьому в нижній кришці виконані прорізи для входження г-подібного фіксатора, та на лицьовій стороні поворотного елемента виконані мітки у вигляді складових малюнка, а сам малюнок розташований на лицьовій стороні верхньої кришки, при цьому складові малюнка на поворотному елементі розташовані таким чином, що при збіганні з малюнком можливо виведення г-подібного фіксатора з прорізу та відкривання замка ігрового футляра, при цьому кількість г-подібних фіксаторів з поворотним елементом може бути від 1 до 100. Новим у винаході, що заявляється, є те, що ємність, що закривається, виконана коробчастою з двома кришками, розташованими на її протилежних сторонах з можливістю закривання одна над другою і забезпечена замковими пристроями у вигляді г-подібного фіксатора з поворотним елементом, що розміщені на верхній кришці з можливістю вільного обертання щодо поверхні кришки таким чином, що кожен поворотний елемент розташований над поверхнею верхньої кришки, а г-подібний фіксатор - під поверхнею верхньої кришки, при цьому в нижній кришці виконані прорізи для входження г-подібного фіксатора, та на лицьовій стороні поворотного елемента виконані мітки у вигляді складових малюнка, а сам малюнок розташований на лицьовій стороні верхньої кришки, при цьому складові малюнка на поворотному елементі розташовані таким чином, що при збіганні з малюнком можливо виведення г-подібного фіксатора з прорізу та відкривання замка ігрового футляра, при цьому кількість г-подібних фіксаторів з поворотним елементом може бути від 1 до 100. Ігровий футляр, що заявляється, із замком-головоломкою приведений на фіг. 1. Ігровий футляр із замком-головоломкою складається з короба 1 з верхньою кришкою 2, забезпеченою поворотними елементами 3 і г-подібними фіксаторами 4, нижньої кришки 5, обладнаної прорізами 6. На лицьовій стороні 7 верхньої кришки нанесений малюнок, складові 1 UA 98435 C2 5 10 15 20 якого нанесені на кожному поворотному елементі 3. Малюнок на лицьовій стороні 7 ігрового футляра може бути будь-яким, а кількість поворотних елементів 3 може бути від 1 до 100, залежно від розміру ігрового футляра і поворотних елементів. Прорізи можуть бути прямокутними або іншої зручної форми. Ігровий футляр із замком-головоломкою можна використовувати як для гри, помістивши туди будь-який приз, так і як упаковку, вклавши в нього будь-який відповідний за розміром товар. Відзнака ігрового футляра із замком-головоломкою від інших коробок для упаковки полягає в тому, що, лише правильно розташувавши всі поворотні елементи 3 верхніх кришки 2, г-подібні фіксатори 4 вийдуть з прорізів 6 і дозволять відкрити верхню кришку 2. На фіг. 2 приведений вигляд збоку ігрового футляра із замком-головоломкою. На фіг. 3а приведений поворотний елемент з г-подібним фіксатором в закритому стані ігрового футляра (у розрізі). На фіг. 3б приведений поворотний елемент з г-подібним фіксатором у відкритому достатку ігрового футляра (у розрізі). Ігровий футляр, що заявляється, із замком-головоломкою функціонує таким чином. У початковому положенні футляр закритий. Поворотні елементи зафіксувалися г-подібним фіксатором 4 в прорізах 6. На верхній стороні поворотних елементів нанесені фрагменти малюнка, присутнього на лицьовій стороні верхньої кришки 7. При збіганні фрагментів малюнків всіх поворотних елементів з малюнком, розташованим на лицьовій стороні верхньої кришки 7, гподібні фіксатори 4 приймають положення напроти прорізів 6 і дозволяють відкрити ігровий футляр. Заявлені суттєві ознаки дозволяють досягнути наступного технічного результату - створити ігровий футляр із замком-головоломкою, що розвиває логічне мислення, просторову уяву, колірне сприйняття і кмітливість. 25 ФОРМУЛА ВИНАХОДУ 30 35 40 Ігровий футляр із замком-головоломкою, що виконаний у вигляді ємності, що закривається, яка обладнана замковим пристроєм з мітками на зовнішній стороні, який відрізняється тим, що ємність, що закривається, виконана коробчастою з двома кришками, розташованими на її протилежних сторонах з можливістю закривання одна над іншою і забезпечена замковими пристроями у вигляді г-подібного фіксатора з поворотним елементом, що розміщені на верхній кришці з можливістю вільного обертання щодо поверхні кришки таким чином, що кожен поворотний елемент розташований над поверхнею верхньої кришки, а г-подібний фіксатор - під поверхнею верхньої кришки, при цьому в нижній кришці виконані прорізи для входження гподібного фіксатора, та на лицьовій стороні поворотного елемента виконані мітки у вигляді складових малюнка, а сам малюнок розташований на лицьовій стороні верхньої кришки, при цьому складові малюнка на поворотному елементі розташовані таким чином, що при збіганні з малюнком можливо виведення г-подібного фіксатора з прорізу та відкривання замка ігрового футляра, при цьому кількість г-подібних фіксаторів з поворотним елементом може бути від 1 до 100. 2 UA 98435 C2 3 UA 98435 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
