Спосіб здійснення прискореної декомпресії робочих циліндрів потужних ковальських гідравлічних пресів

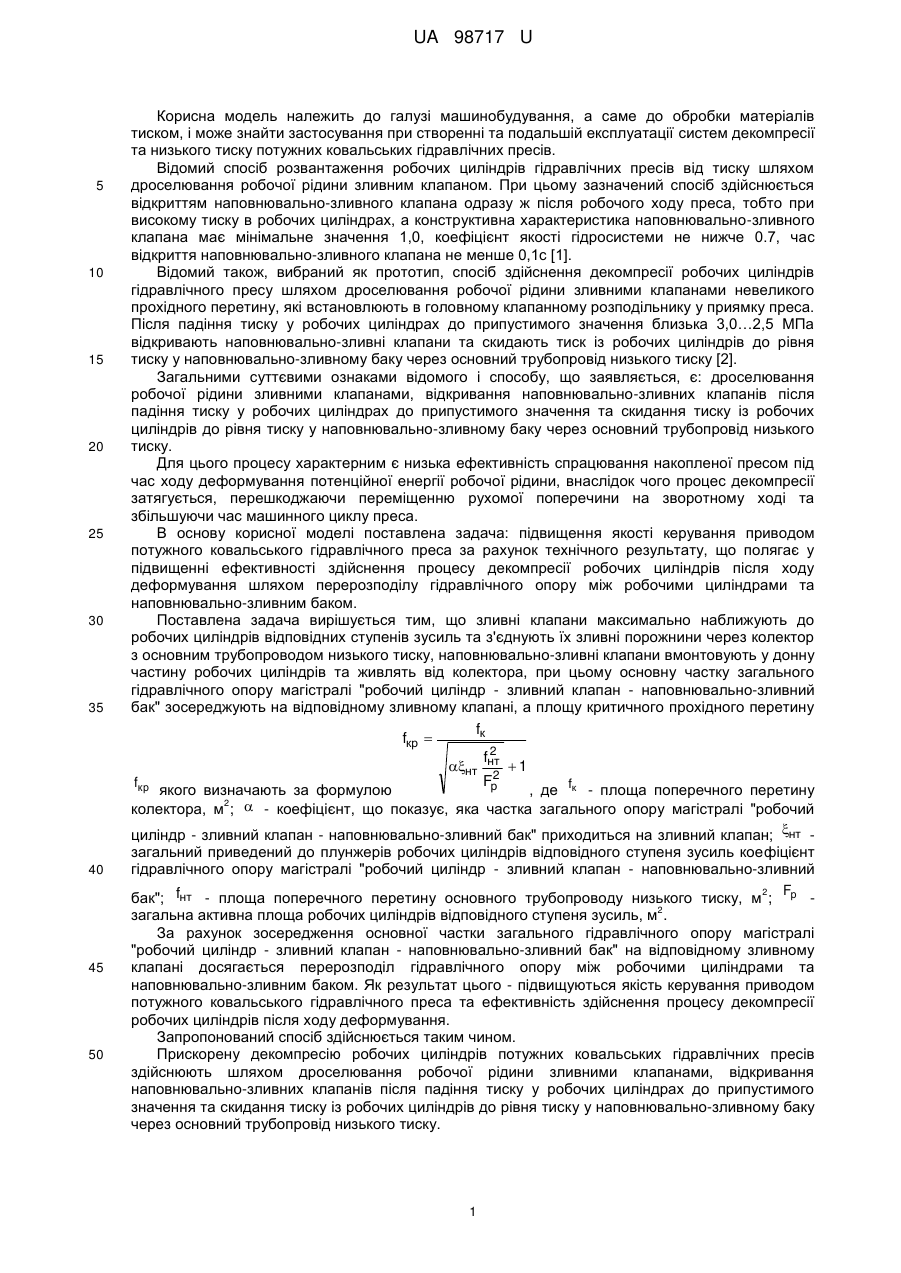

Реферат: UA 98717 U UA 98717 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі машинобудування, а саме до обробки матеріалів тиском, і може знайти застосування при створенні та подальшій експлуатації систем декомпресії та низького тиску потужних ковальських гідравлічних пресів. Відомий спосіб розвантаження робочих циліндрів гідравлічних пресів від тиску шляхом дроселювання робочої рідини зливним клапаном. При цьому зазначений спосіб здійснюється відкриттям наповнювально-зливного клапана одразу ж після робочого ходу преса, тобто при високому тиску в робочих циліндрах, а конструктивна характеристика наповнювально-зливного клапана має мінімальне значення 1,0, коефіцієнт якості гідросистеми не нижче 0.7, час відкриття наповнювально-зливного клапана не менше 0,1с [1]. Відомий також, вибраний як прототип, спосіб здійснення декомпресії робочих циліндрів гідравлічного пресу шляхом дроселювання робочої рідини зливними клапанами невеликого прохідного перетину, які встановлюють в головному клапанному розподільнику у приямку преса. Після падіння тиску у робочих циліндрах до припустимого значення близька 3,0…2,5 МПа відкривають наповнювально-зливні клапани та скидають тиск із робочих циліндрів до рівня тиску у наповнювально-зливному баку через основний трубопровід низького тиску [2]. Загальними суттєвими ознаками відомого і способу, що заявляється, є: дроселювання робочої рідини зливними клапанами, відкривання наповнювально-зливних клапанів після падіння тиску у робочих циліндрах до припустимого значення та скидання тиску із робочих циліндрів до рівня тиску у наповнювально-зливному баку через основний трубопровід низького тиску. Для цього процесу характерним є низька ефективність спрацювання накопленої пресом під час ходу деформування потенційної енергії робочої рідини, внаслідок чого процес декомпресії затягується, перешкоджаючи переміщенню рухомої поперечини на зворотному ході та збільшуючи час машинного циклу преса. В основу корисної моделі поставлена задача: підвищення якості керування приводом потужного ковальського гідравлічного преса за рахунок технічного результату, що полягає у підвищенні ефективності здійснення процесу декомпресії робочих циліндрів після ходу деформування шляхом перерозподілу гідравлічного опору між робочими циліндрами та наповнювально-зливним баком. Поставлена задача вирішується тим, що зливні клапани максимально наближують до робочих циліндрів відповідних ступенів зусиль та з'єднують їх зливні порожнини через колектор з основним трубопроводом низького тиску, наповнювально-зливні клапани вмонтовують у донну частину робочих циліндрів та живлять від колектора, при цьому основну частку загального гідравлічного опору магістралі "робочий циліндр - зливний клапан - наповнювально-зливний бак" зосереджують на відповідному зливному клапані, а площу критичного прохідного перетину fк fкр  f2 нт нт  1 2 Fр fкр якого визначають за формулою , де fк - площа поперечного перетину 2 колектора, м ;  - коефіцієнт, що показує, яка частка загального опору магістралі "робочий циліндр - зливний клапан - наповнювально-зливний бак" приходиться на зливний клапан; нт загальний приведений до плунжерів робочих циліндрів відповідного ступеня зусиль коефіцієнт гідравлічного опору магістралі "робочий циліндр - зливний клапан - наповнювально-зливний F 2 бак"; fнт - площа поперечного перетину основного трубопроводу низького тиску, м ; р 2 загальна активна площа робочих циліндрів відповідного ступеня зусиль, м . За рахунок зосередження основної частки загального гідравлічного опору магістралі "робочий циліндр - зливний клапан - наповнювально-зливний бак" на відповідному зливному клапані досягається перерозподіл гідравлічного опору між робочими циліндрами та наповнювально-зливним баком. Як результат цього - підвищуються якість керування приводом потужного ковальського гідравлічного преса та ефективність здійснення процесу декомпресії робочих циліндрів після ходу деформування. Запропонований спосіб здійснюється таким чином. Прискорену декомпресію робочих циліндрів потужних ковальських гідравлічних пресів здійснюють шляхом дроселювання робочої рідини зливними клапанами, відкривання наповнювально-зливних клапанів після падіння тиску у робочих циліндрах до припустимого значення та скидання тиску із робочих циліндрів до рівня тиску у наповнювально-зливному баку через основний трубопровід низького тиску. 1 UA 98717 U 5 10 15 20 25 30 35 40 45 50 Зливні клапани максимально наближують до робочих циліндрів відповідних ступенів зусиль та з'єднують їх зливні порожнини через колектор з основним трубопроводом низького тиску, наповнювально-зливні клапани вмонтовують у донну частину робочих циліндрів та живлять від колектора, при цьому основну частку загального гідравлічного опору магістралі "робочий циліндр - зливний клапан - наповнювально-зливний бак" зосереджують на відповідному зливному клапані, а площу критичного прохідного перетину якого визначають за формулою fк fкр  f2 нт нт  1 2 Fр . Приклад здійснення способу Здійснити прискорену декомпресію робочих циліндрів потужних ковальських гідравлічних пресів можна наступним чином. 1. Визначають відповідні параметри магістралі "робочий циліндр - зливний клапан наповнювально-зливний бак" на базі креслень розводок трубопроводів за допомогою відповідних теоретичних залежностей. До цих параметрів у тому числі належать: • загальна активна площа робочих циліндрів відповідного ступеня зусиль; • об'єм та тиск у наповнювально-зливному баку; • довжина та розміри поперечного перетину основного трубопроводу низького тиску; • величини коефіцієнтів місцевих гідравлічних опорів магістралі. 2. Зливні клапани максимально наближують до робочих циліндрів відповідних ступенів зусиль та з'єднують їх зливні порожнини через колектор з основним трубопроводом низького тиску. 3. Наповнювально-зливні клапани вмонтовують у донну частину робочих циліндрів та живлять від колектора. 4. Основну частку загального гідравлічного опору магістралі "робочий циліндр - зливний клапан - наповнювально-зливний бак" зосереджують на відповідному зливному клапані, а f площу критичного прохідного перетину кр якого визначають за формулою fк fкр  f2 нт нт  1 2 Fр , fк - площа поперечного перетину колектора, м2;  - коефіцієнт, що показує, яка частка де загального опору магістралі "робочий циліндр - зливний клапан - наповнювально-зливний бак" приходиться на зливний клапан; нт - загальний приведений до плунжерів робочих циліндрів відповідного ступеня зусиль коефіцієнт гідравлічного опору магістралі "робочий циліндр зливний клапан - наповнювально-зливний бак"; fнт - площа поперечного перетину основного 2 F трубопроводу низького тиску, м ; р - загальна активна площа робочих циліндрів відповідного 2 ступеня зусиль, м . 5. Декомпресію робочих циліндрів здійснюють шляхом дроселювання робочої рідини зливними клапанами. Відсутність гідравлічного удару в магістралі "робочий циліндр-зливний клапан - наповнювально-зливний бак" гарантується дроселюючими властивостями зливних клапанів та їх конструктивними особливостями. При цьому рекомендується досягати значення коефіцієнта а не нижче 0,9. 6. Після падіння тиску у робочих циліндрах до припустимого значення відкривають наповнювально-зливні клапани та скидають тиск із робочих циліндрів до рівня тиску у наповнювально-зливному баку через основний трубопровід низького тиску. Наведений приклад підтверджує досягнення технічного результату, а саме: підвищення якості керування приводом потужного ковальського гідравлічного преса та ефективності здійснення процесу прискореної декомпресії робочих циліндрів після ходу деформування. Джерела інформації: 1. Патент 20181 України, МПК В21J 09/02. Спосіб розвантаження робочих циліндрів гідравлічних пресів від тиску / О.М. Шинкаренко, О.С. Корчак. - Заявл. 10.07.2006; Опубл. 15.01.2007, Бюл. № 1. 2. Белов А.Ф., Розанов Б.В., Линц В.П. Объемная штамповка на гидравлических прессах. М.: Машиностроение, 1986. - 256 с. 2 UA 98717 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Спосіб здійснення прискореної декомпресії робочих циліндрів потужних ковальських гідравлічних пресів, який полягає у дроселюванні робочої рідини зливними клапанами, відкриванні наповнювально-зливних клапанів після падіння тиску у робочих циліндрах до припустимого значення та скиданні тиску із робочих циліндрів до рівня тиску у наповнювальнозливному баку через основний трубопровід низького тиску, який відрізняється тим, що зливні клапани максимально наближують до робочих циліндрів відповідних ступенів зусиль та з'єднують їх зливні порожнини через колектор з основним трубопроводом низького тиску, наповнювально-зливні клапани вмонтовують у донну частину робочих циліндрів та живлять від колектора, при цьому основну частку загального гідравлічного опору магістралі "робочий циліндр - зливний клапан - наповнювально-зливний бак" зосереджують на відповідному зливному клапані, а площу критичного прохідного перетину fкр якого визначають за формулою: fкр  fк  нт 2 fнт 2 Fр , 1 2 20 де fк - площа поперечного перетину колектора, м ;  - коефіцієнт, що показує, яка частка загального опору магістралі "робочий циліндр - зливний клапан - наповнювально-зливний бак" приходиться на зливний клапан; нт - загальний приведений до плунжерів робочих циліндрів відповідного ступеня зусиль коефіцієнт гідравлічного опору магістралі "робочий циліндр зливний клапан - наповнювально-зливний бак"; fнт - площа поперечного перетину основного 2 трубопроводу низького тиску, м ; Fр - загальна активна площа робочих циліндрів відповідного 2 ступеня зусиль, м . Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
