Наповнювально-зливний клапан гідравлічних пресів

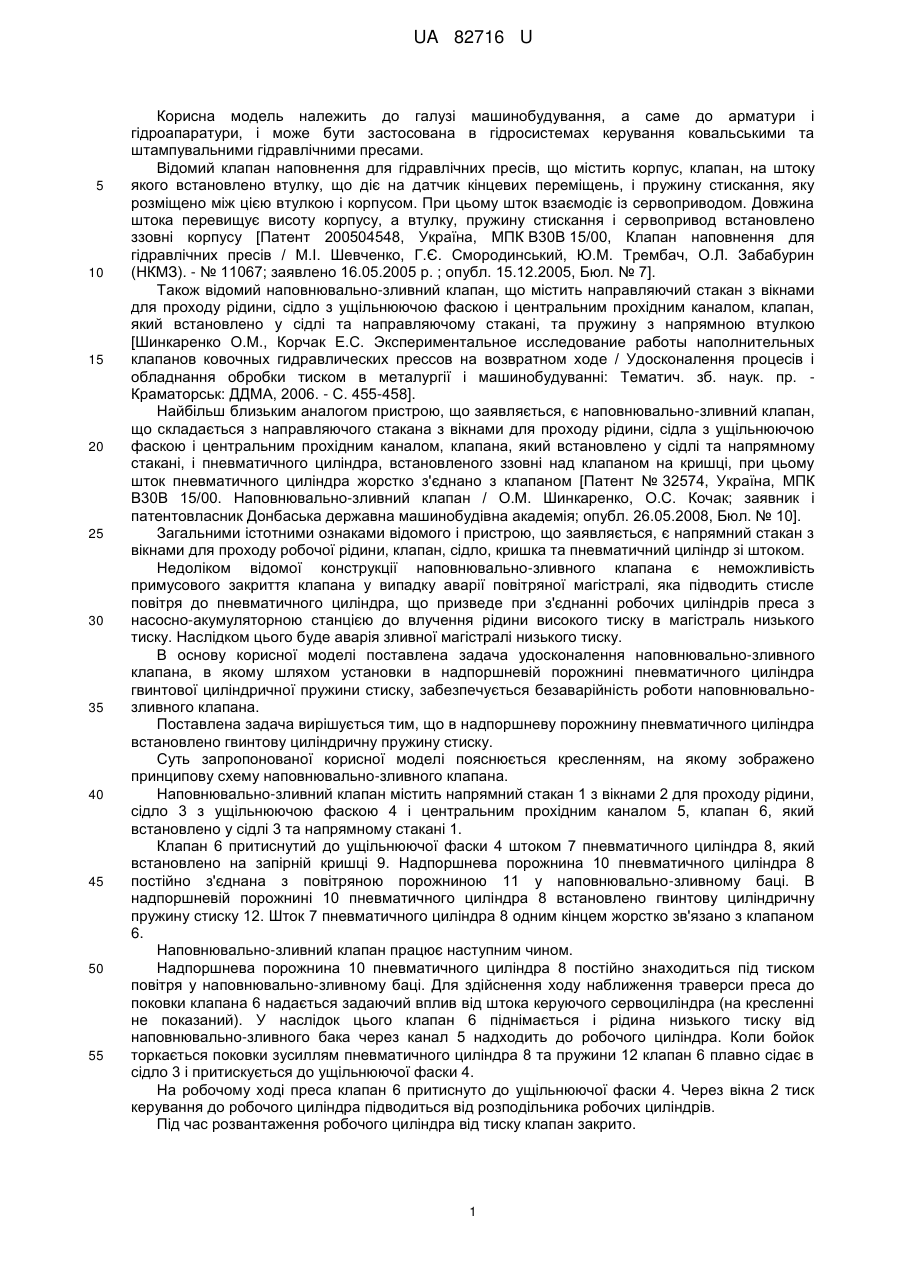

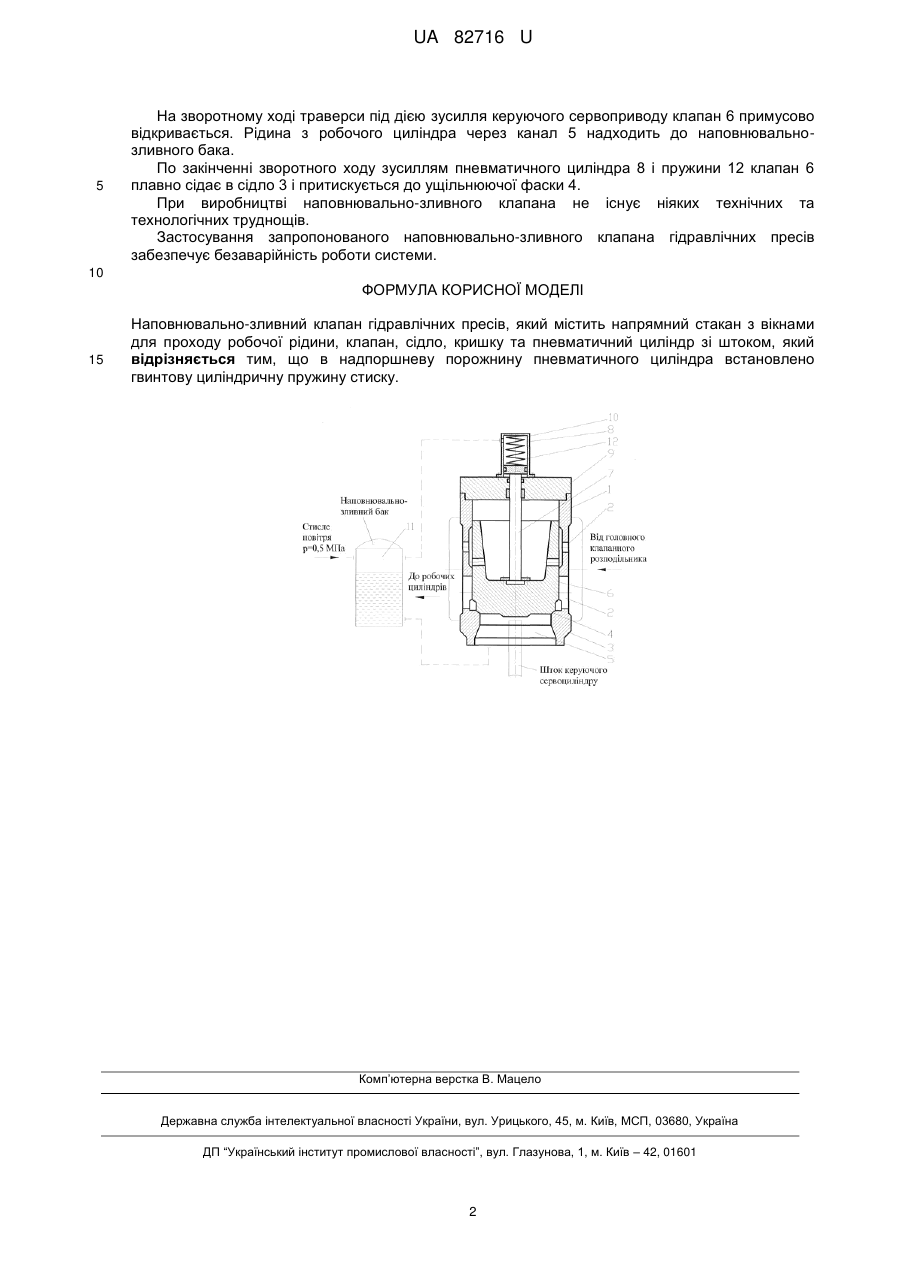

Реферат: UA 82716 U UA 82716 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме до арматури і гідроапаратури, і може бути застосована в гідросистемах керування ковальськими та штампувальними гідравлічними пресами. Відомий клапан наповнення для гідравлічних пресів, що містить корпус, клапан, на штоку якого встановлено втулку, що діє на датчик кінцевих переміщень, і пружину стискання, яку розміщено між цією втулкою і корпусом. При цьому шток взаємодіє із сервоприводом. Довжина штока перевищує висоту корпусу, а втулку, пружину стискання і сервопривод встановлено ззовні корпусу [Патент 200504548, Україна, МПК В30В 15/00, Клапан наповнення для гідравлічних пресів / М.І. Шевченко, Г.Є. Смородинський, Ю.М. Трембач, О.Л. Забабурин (НКМЗ). - № 11067; заявлено 16.05.2005 р. ; опубл. 15.12.2005, Бюл. № 7]. Також відомий наповнювально-зливний клапан, що містить направляючий стакан з вікнами для проходу рідини, сідло з ущільнюючою фаскою і центральним прохідним каналом, клапан, який встановлено у сідлі та направляючому стакані, та пружину з напрямною втулкою [Шинкаренко О.М., Корчак Е.С. Экспериментальное исследование работы наполнительных клапанов ковочных гидравлических прессов на возвратном ходе / Удосконалення процесів і обладнання обробки тиском в металургії і машинобудуванні: Тематич. зб. наук. пр. Краматорськ: ДДМА, 2006. - С. 455-458]. Найбільш близьким аналогом пристрою, що заявляється, є наповнювально-зливний клапан, що складається з направляючого стакана з вікнами для проходу рідини, сідла з ущільнюючою фаскою і центральним прохідним каналом, клапана, який встановлено у сідлі та напрямному стакані, і пневматичного циліндра, встановленого ззовні над клапаном на кришці, при цьому шток пневматичного циліндра жорстко з'єднано з клапаном [Патент № 32574, Україна, МПК В30В 15/00. Наповнювально-зливний клапан / О.М. Шинкаренко, О.С. Кочак; заявник і патентовласник Донбаська державна машинобудівна академія; опубл. 26.05.2008, Бюл. № 10]. Загальними істотними ознаками відомого і пристрою, що заявляється, є напрямний стакан з вікнами для проходу робочої рідини, клапан, сідло, кришка та пневматичний циліндр зі штоком. Недоліком відомої конструкції наповнювально-зливного клапана є неможливість примусового закриття клапана у випадку аварії повітряної магістралі, яка підводить стисле повітря до пневматичного циліндра, що призведе при з'єднанні робочих циліндрів преса з насосно-акумуляторною станцією до влучення рідини високого тиску в магістраль низького тиску. Наслідком цього буде аварія зливної магістралі низького тиску. В основу корисної моделі поставлена задача удосконалення наповнювально-зливного клапана, в якому шляхом установки в надпоршневій порожнині пневматичного циліндра гвинтової циліндричної пружини стиску, забезпечується безаварійність роботи наповнювальнозливного клапана. Поставлена задача вирішується тим, що в надпоршневу порожнину пневматичного циліндра встановлено гвинтову циліндричну пружину стиску. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено принципову схему наповнювально-зливного клапана. Наповнювально-зливний клапан містить напрямний стакан 1 з вікнами 2 для проходу рідини, сідло 3 з ущільнюючою фаскою 4 і центральним прохідним каналом 5, клапан 6, який встановлено у сідлі 3 та напрямному стакані 1. Клапан 6 притиснутий до ущільнюючої фаски 4 штоком 7 пневматичного циліндра 8, який встановлено на запірній кришці 9. Надпоршнева порожнина 10 пневматичного циліндра 8 постійно з'єднана з повітряною порожниною 11 у наповнювально-зливному баці. В надпоршневій порожнині 10 пневматичного циліндра 8 встановлено гвинтову циліндричну пружину стиску 12. Шток 7 пневматичного циліндра 8 одним кінцем жорстко зв'язано з клапаном 6. Наповнювально-зливний клапан працює наступним чином. Надпоршнева порожнина 10 пневматичного циліндра 8 постійно знаходиться під тиском повітря у наповнювально-зливному баці. Для здійснення ходу наближення траверси преса до поковки клапана 6 надається задаючий вплив від штока керуючого сервоциліндра (на кресленні не показаний). У наслідок цього клапан 6 піднімається і рідина низького тиску від наповнювально-зливного бака через канал 5 надходить до робочого циліндра. Коли бойок торкається поковки зусиллям пневматичного циліндра 8 та пружини 12 клапан 6 плавно сідає в сідло 3 і притискується до ущільнюючої фаски 4. На робочому ході преса клапан 6 притиснуто до ущільнюючої фаски 4. Через вікна 2 тиск керування до робочого циліндра підводиться від розподільника робочих циліндрів. Під час розвантаження робочого циліндра від тиску клапан закрито. 1 UA 82716 U 5 На зворотному ході траверси під дією зусилля керуючого сервоприводу клапан 6 примусово відкривається. Рідина з робочого циліндра через канал 5 надходить до наповнювальнозливного бака. По закінченні зворотного ходу зусиллям пневматичного циліндра 8 і пружини 12 клапан 6 плавно сідає в сідло 3 і притискується до ущільнюючої фаски 4. При виробництві наповнювально-зливного клапана не існує ніяких технічних та технологічних труднощів. Застосування запропонованого наповнювально-зливного клапана гідравлічних пресів забезпечує безаварійність роботи системи. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Наповнювально-зливний клапан гідравлічних пресів, який містить напрямний стакан з вікнами для проходу робочої рідини, клапан, сідло, кришку та пневматичний циліндр зі штоком, який відрізняється тим, що в надпоршневу порожнину пневматичного циліндра встановлено гвинтову циліндричну пружину стиску. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
