Енергозберігаючий стрічковий водопідіймач

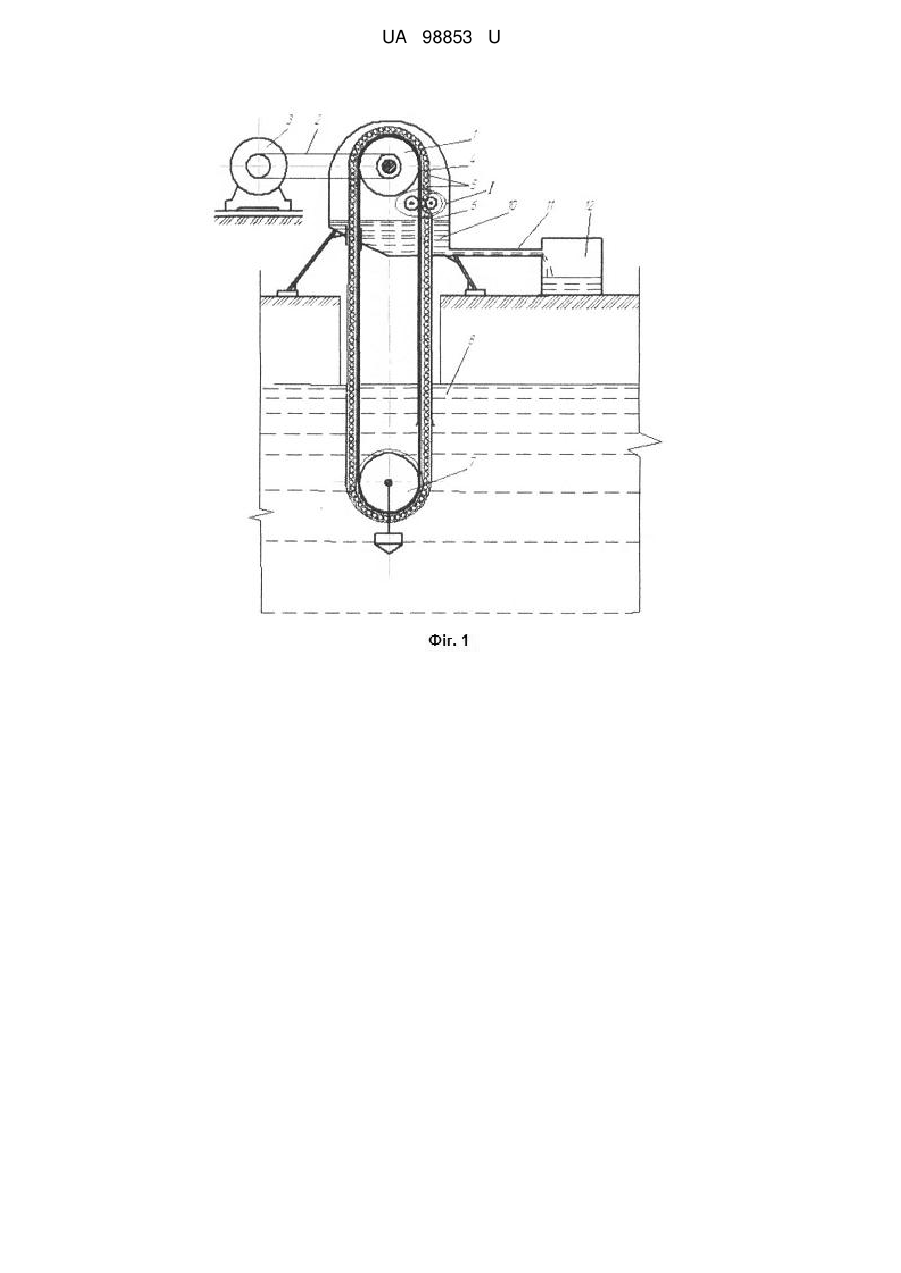

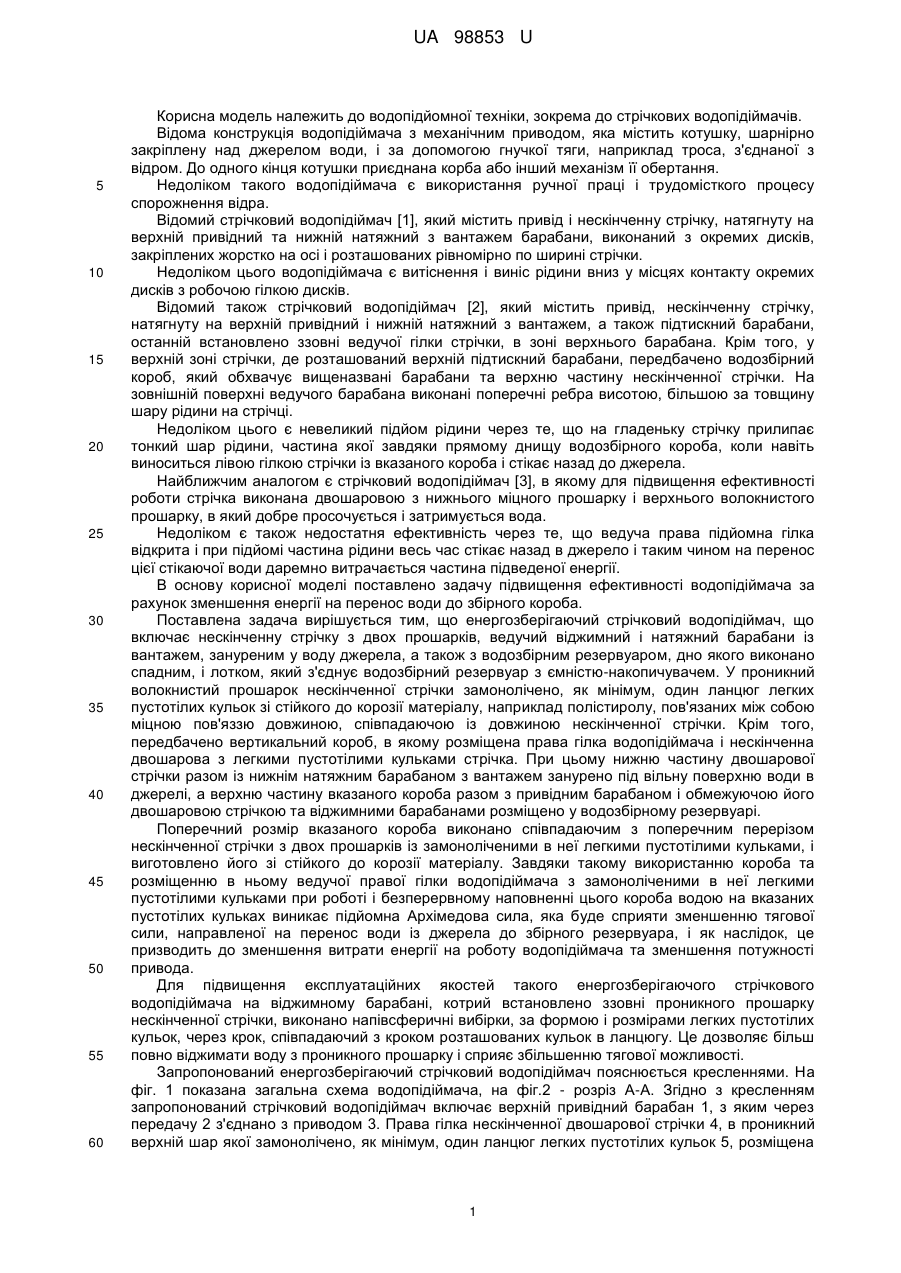

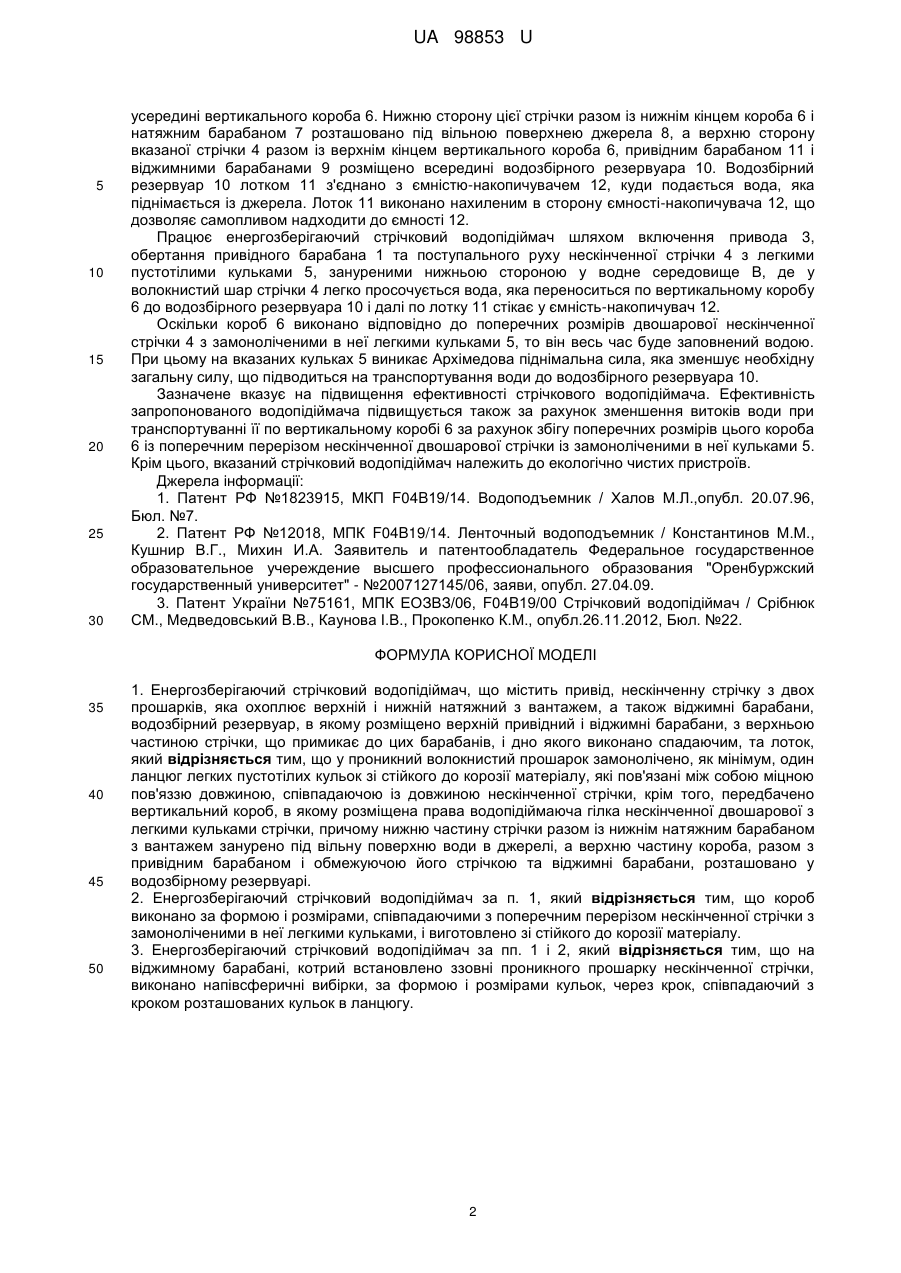

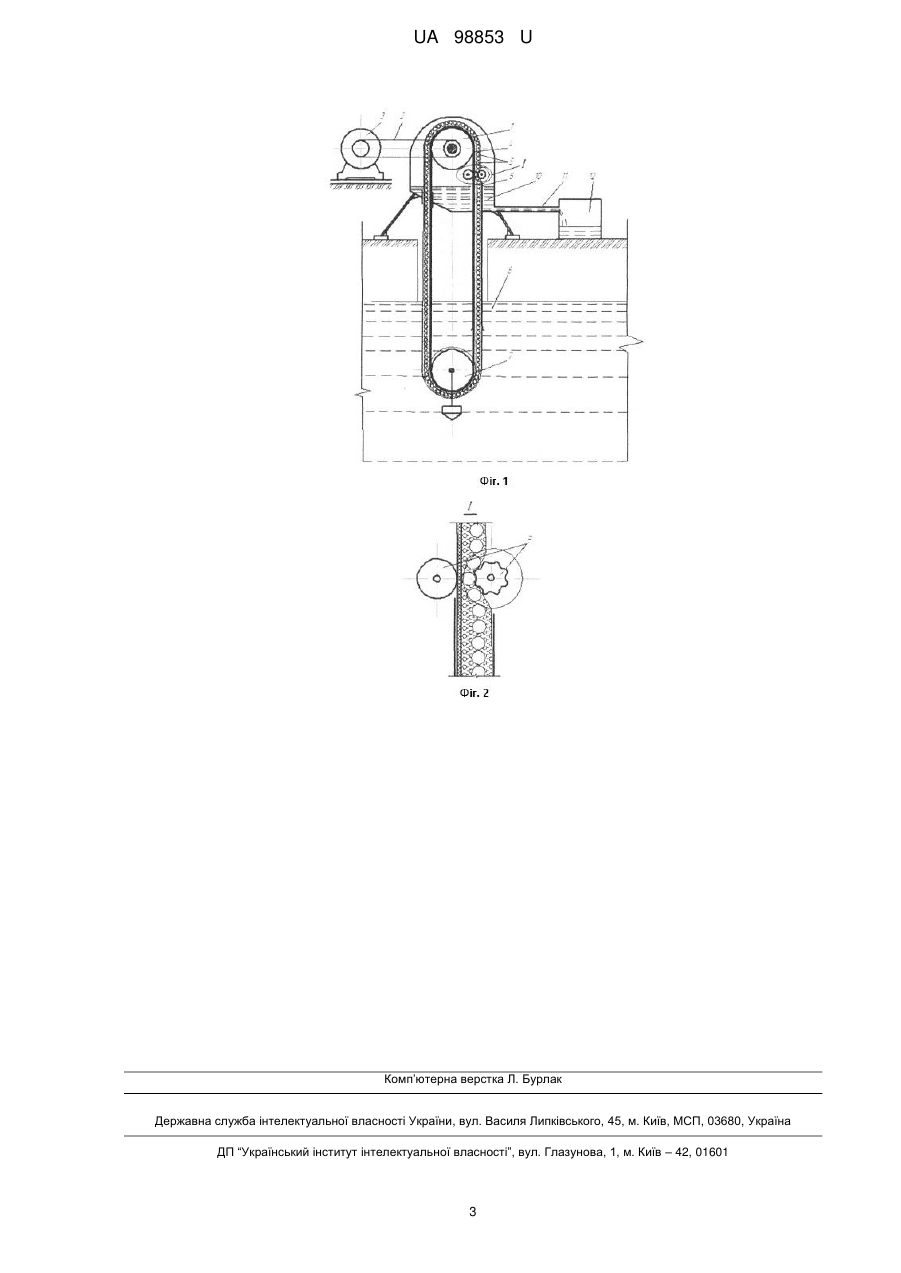

Реферат: Енергозберігаючий стрічковий водопідіймач містить привід, нескінченну стрічку з двох прошарків, котра охоплює верхній і нижній натяжний з вантажем, а також віджимні барабани, водозбірний резервуар, в якому розміщено верхній привідний і віджимні барабани, з верхньою частиною стрічки, що примикає до цих барабанів, і дно якого виконано спадаючим, та лоток. У проникний волокнистий прошарок замонолічено, як мінімум, один ланцюг легких пустотілих кульок зі стійкого до корозії матеріалу, які пов'язані між собою міцною пов'яззю довжиною, співпадаючою із довжиною нескінченної стрічки, крім того, передбачено вертикальний короб, в якому розміщена права водопідіймаюча гілка нескінченної двошарової з легкими кульками стрічки, причому нижню частину стрічки разом із нижнім натяжним барабаном з вантажем занурено під вільну поверхню води в джерелі, а верхню частину короба, разом з привідним барабаном і обмежуючою його стрічкою та віджимні барабани, розташовано у водозбірному резервуарі. UA 98853 U (12) UA 98853 U UA 98853 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до водопідйомної техніки, зокрема до стрічкових водопідіймачів. Відома конструкція водопідіймача з механічним приводом, яка містить котушку, шарнірно закріплену над джерелом води, і за допомогою гнучкої тяги, наприклад троса, з'єднаної з відром. До одного кінця котушки приєднана корба або інший механізм її обертання. Недоліком такого водопідіймача є використання ручної праці і трудомісткого процесу спорожнення відра. Відомий стрічковий водопідіймач [1], який містить привід і нескінченну стрічку, натягнуту на верхній привідний та нижній натяжний з вантажем барабани, виконаний з окремих дисків, закріплених жорстко на осі і розташованих рівномірно по ширині стрічки. Недоліком цього водопідіймача є витіснення і виніс рідини вниз у місцях контакту окремих дисків з робочою гілкою дисків. Відомий також стрічковий водопідіймач [2], який містить привід, нескінченну стрічку, натягнуту на верхній привідний і нижній натяжний з вантажем, а також підтискний барабани, останній встановлено ззовні ведучої гілки стрічки, в зоні верхнього барабана. Крім того, у верхній зоні стрічки, де розташований верхній підтискний барабани, передбачено водозбірний короб, який обхвачує вищеназвані барабани та верхню частину нескінченної стрічки. На зовнішній поверхні ведучого барабана виконані поперечні ребра висотою, більшою за товщину шару рідини на стрічці. Недоліком цього є невеликий підйом рідини через те, що на гладеньку стрічку прилипає тонкий шар рідини, частина якої завдяки прямому днищу водозбірного короба, коли навіть виноситься лівою гілкою стрічки із вказаного короба і стікає назад до джерела. Найближчим аналогом є стрічковий водопідіймач [3], в якому для підвищення ефективності роботи стрічка виконана двошаровою з нижнього міцного прошарку і верхнього волокнистого прошарку, в який добре просочується і затримується вода. Недоліком є також недостатня ефективність через те, що ведуча права підйомна гілка відкрита і при підйомі частина рідини весь час стікає назад в джерело і таким чином на перенос цієї стікаючої води даремно витрачається частина підведеної енергії. В основу корисної моделі поставлено задачу підвищення ефективності водопідіймача за рахунок зменшення енергії на перенос води до збірного короба. Поставлена задача вирішується тим, що енергозберігаючий стрічковий водопідіймач, що включає нескінченну стрічку з двох прошарків, ведучий віджимний і натяжний барабани із вантажем, зануреним у воду джерела, а також з водозбірним резервуаром, дно якого виконано спадним, і лотком, який з'єднує водозбірний резервуар з ємністю-накопичувачем. У проникний волокнистий прошарок нескінченної стрічки замонолічено, як мінімум, один ланцюг легких пустотілих кульок зі стійкого до корозії матеріалу, наприклад полістиролу, пов'язаних між собою міцною пов'яззю довжиною, співпадаючою із довжиною нескінченної стрічки. Крім того, передбачено вертикальний короб, в якому розміщена права гілка водопідіймача і нескінченна двошарова з легкими пустотілими кульками стрічка. При цьому нижню частину двошарової стрічки разом із нижнім натяжним барабаном з вантажем занурено під вільну поверхню води в джерелі, а верхню частину вказаного короба разом з привідним барабаном і обмежуючою його двошаровою стрічкою та віджимними барабанами розміщено у водозбірному резервуарі. Поперечний розмір вказаного короба виконано співпадаючим з поперечним перерізом нескінченної стрічки з двох прошарків із замоноліченими в неї легкими пустотілими кульками, і виготовлено його зі стійкого до корозії матеріалу. Завдяки такому використанню короба та розміщенню в ньому ведучої правої гілки водопідіймача з замоноліченими в неї легкими пустотілими кульками при роботі і безперервному наповненні цього короба водою на вказаних пустотілих кульках виникає підйомна Архімедова сила, яка буде сприяти зменшенню тягової сили, направленої на перенос води із джерела до збірного резервуара, і як наслідок, це призводить до зменшення витрати енергії на роботу водопідіймача та зменшення потужності привода. Для підвищення експлуатаційних якостей такого енергозберігаючого стрічкового водопідіймача на віджимному барабані, котрий встановлено ззовні проникного прошарку нескінченної стрічки, виконано напівсферичні вибірки, за формою і розмірами легких пустотілих кульок, через крок, співпадаючий з кроком розташованих кульок в ланцюгу. Це дозволяє більш повно віджимати воду з проникного прошарку і сприяє збільшенню тягової можливості. Запропонований енергозберігаючий стрічковий водопідіймач пояснюється кресленнями. На фіг. 1 показана загальна схема водопідіймача, на фіг.2 - розріз А-А. Згідно з кресленням запропонований стрічковий водопідіймач включає верхній привідний барабан 1, з яким через передачу 2 з'єднано з приводом 3. Права гілка нескінченної двошарової стрічки 4, в проникний верхній шар якої замонолічено, як мінімум, один ланцюг легких пустотілих кульок 5, розміщена 1 UA 98853 U 5 10 15 20 25 30 усередині вертикального короба 6. Нижню сторону цієї стрічки разом із нижнім кінцем короба 6 і натяжним барабаном 7 розташовано під вільною поверхнею джерела 8, а верхню сторону вказаної стрічки 4 разом із верхнім кінцем вертикального короба 6, привідним барабаном 11 і віджимними барабанами 9 розміщено всередині водозбірного резервуара 10. Водозбірний резервуар 10 лотком 11 з'єднано з ємністю-накопичувачем 12, куди подається вода, яка піднімається із джерела. Лоток 11 виконано нахиленим в сторону ємності-накопичувача 12, що дозволяє самопливом надходити до ємності 12. Працює енергозберігаючий стрічковий водопідіймач шляхом включення привода 3, обертання привідного барабана 1 та поступального руху нескінченної стрічки 4 з легкими пустотілими кульками 5, зануреними нижньою стороною у водне середовище В, де у волокнистий шар стрічки 4 легко просочується вода, яка переноситься по вертикальному коробу 6 до водозбірного резервуара 10 і далі по лотку 11 стікає у ємність-накопичувач 12. Оскільки короб 6 виконано відповідно до поперечних розмірів двошарової нескінченної стрічки 4 з замоноліченими в неї легкими кульками 5, то він весь час буде заповнений водою. При цьому на вказаних кульках 5 виникає Архімедова піднімальна сила, яка зменшує необхідну загальну силу, що підводиться на транспортування води до водозбірного резервуара 10. Зазначене вказує на підвищення ефективності стрічкового водопідіймача. Ефективність запропонованого водопідіймача підвищується також за рахунок зменшення витоків води при транспортуванні її по вертикальному коробі 6 за рахунок збігу поперечних розмірів цього короба 6 із поперечним перерізом нескінченної двошарової стрічки із замоноліченими в неї кульками 5. Крім цього, вказаний стрічковий водопідіймач належить до екологічно чистих пристроїв. Джерела інформації: 1. Патент РФ №1823915, МКП F04B19/14. Водоподъемник / Халов М.Л.,опубл. 20.07.96, Бюл. №7. 2. Патент РФ №12018, МПК F04B19/14. Ленточный водоподъемник / Константинов М.М., Кушнир В.Г., Михин И.А. Заявитель и патентообладатель Федеральное государственное образовательное учереждение высшего профессионального образования "Оренбуржский государственный университет" - №2007127145/06, заяви, опубл. 27.04.09. 3. Патент України №75161, МПК ЕОЗВЗ/06, F04B19/00 Стрічковий водопідіймач / Срібнюк СМ., Медведовський В.В., Каунова І.В., Прокопенко К.М., опубл.26.11.2012, Бюл. №22. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Енергозберігаючий стрічковий водопідіймач, що містить привід, нескінченну стрічку з двох прошарків, яка охоплює верхній і нижній натяжний з вантажем, а також віджимні барабани, водозбірний резервуар, в якому розміщено верхній привідний і віджимні барабани, з верхньою частиною стрічки, що примикає до цих барабанів, і дно якого виконано спадаючим, та лоток, який відрізняється тим, що у проникний волокнистий прошарок замонолічено, як мінімум, один ланцюг легких пустотілих кульок зі стійкого до корозії матеріалу, які пов'язані між собою міцною пов'яззю довжиною, співпадаючою із довжиною нескінченної стрічки, крім того, передбачено вертикальний короб, в якому розміщена права водопідіймаюча гілка нескінченної двошарової з легкими кульками стрічки, причому нижню частину стрічки разом із нижнім натяжним барабаном з вантажем занурено під вільну поверхню води в джерелі, а верхню частину короба, разом з привідним барабаном і обмежуючою його стрічкою та віджимні барабани, розташовано у водозбірному резервуарі. 2. Енергозберігаючий стрічковий водопідіймач за п. 1, який відрізняється тим, що короб виконано за формою і розмірами, співпадаючими з поперечним перерізом нескінченної стрічки з замоноліченими в неї легкими кульками, і виготовлено зі стійкого до корозії матеріалу. 3. Енергозберігаючий стрічковий водопідіймач за пп. 1 і 2, який відрізняється тим, що на віджимному барабані, котрий встановлено ззовні проникного прошарку нескінченної стрічки, виконано напівсферичні вибірки, за формою і розмірами кульок, через крок, співпадаючий з кроком розташованих кульок в ланцюгу. 2 UA 98853 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
