Стрічковий водопідіймач

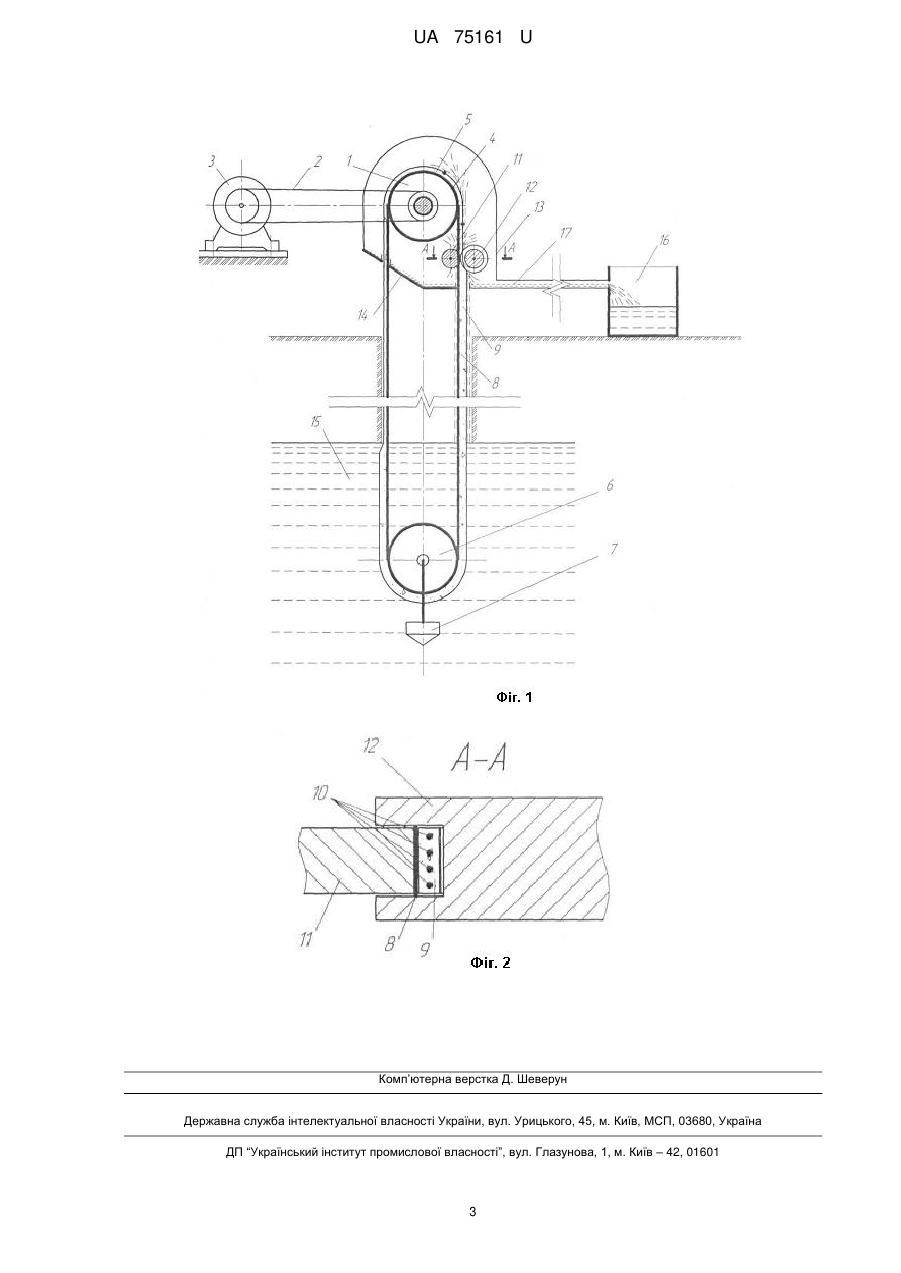

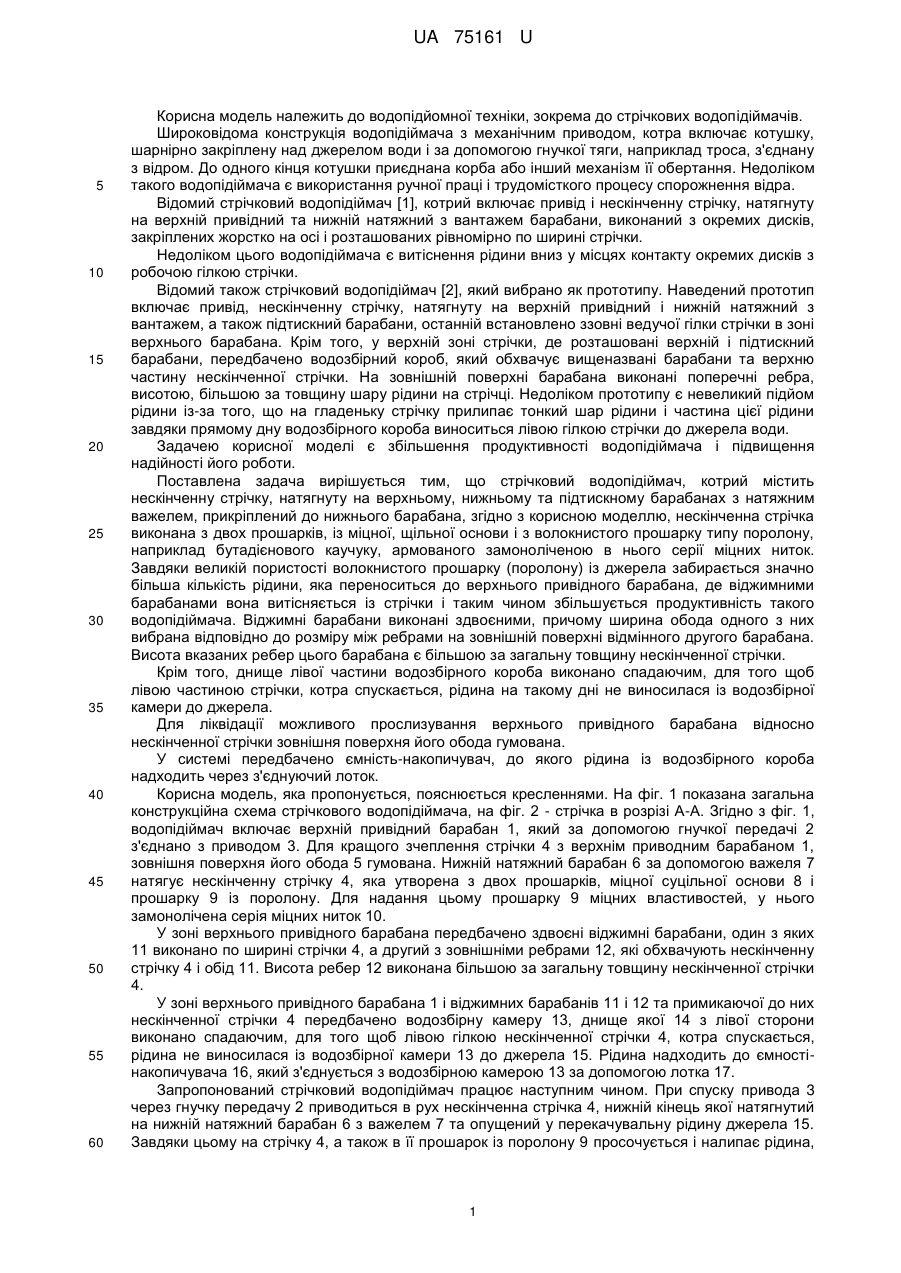

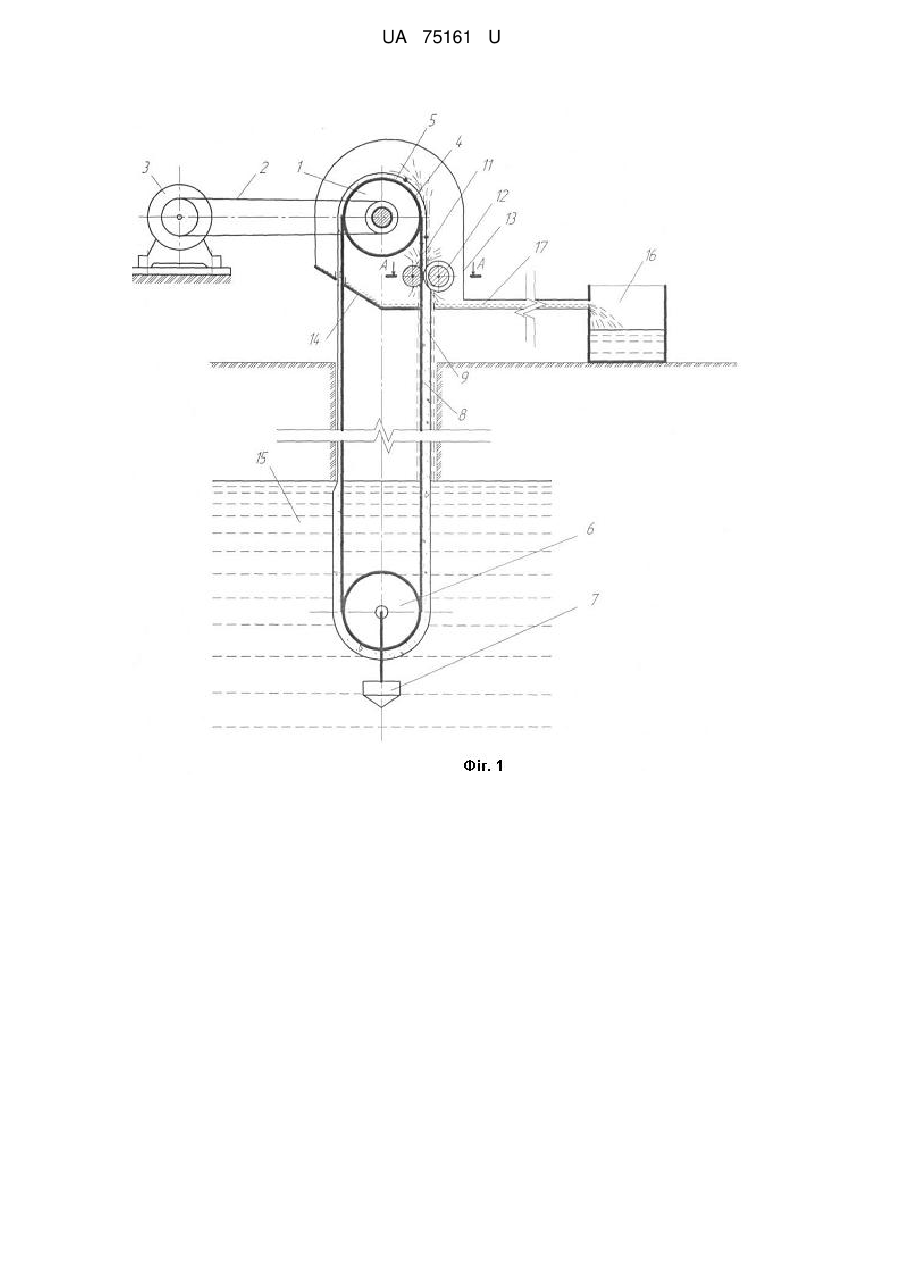

Реферат: Стрічковий водопідіймач включає привід, нескінченну стрічку, котра охоплює верхній привідний і нижній натяжний з вантажем, а також віджимний барабани з ребрами, виконаними ззовні поверхні віджимної частини барабана, водозбірний короб, котрий обмежує верхній привідний і віджимний барабани з верхньою частиною стрічки, що примикає до цих барабанів. Нескінченна стрічка виконана з двох прошарків, а саме із міцної основи і волокнистого прошарку типу поролону, наприклад бутадієнового каучуку, армованого замоноліченою в нього серією міцних ниток. UA 75161 U (12) UA 75161 U UA 75161 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до водопідйомної техніки, зокрема до стрічкових водопідіймачів. Широковідома конструкція водопідіймача з механічним приводом, котра включає котушку, шарнірно закріплену над джерелом води і за допомогою гнучкої тяги, наприклад троса, з'єднану з відром. До одного кінця котушки приєднана корба або інший механізм її обертання. Недоліком такого водопідіймача є використання ручної праці і трудомісткого процесу спорожнення відра. Відомий стрічковий водопідіймач [1], котрий включає привід і нескінченну стрічку, натягнуту на верхній привідний та нижній натяжний з вантажем барабани, виконаний з окремих дисків, закріплених жорстко на осі і розташованих рівномірно по ширині стрічки. Недоліком цього водопідіймача є витіснення рідини вниз у місцях контакту окремих дисків з робочою гілкою стрічки. Відомий також стрічковий водопідіймач [2], який вибрано як прототипу. Наведений прототип включає привід, нескінченну стрічку, натягнуту на верхній привідний і нижній натяжний з вантажем, а також підтискний барабани, останній встановлено ззовні ведучої гілки стрічки в зоні верхнього барабана. Крім того, у верхній зоні стрічки, де розташовані верхній і підтискний барабани, передбачено водозбірний короб, який обхвачує вищеназвані барабани та верхню частину нескінченної стрічки. На зовнішній поверхні барабана виконані поперечні ребра, висотою, більшою за товщину шару рідини на стрічці. Недоліком прототипу є невеликий підйом рідини із-за того, що на гладеньку стрічку прилипає тонкий шар рідини і частина цієї рідини завдяки прямому дну водозбірного короба виноситься лівою гілкою стрічки до джерела води. Задачею корисної моделі є збільшення продуктивності водопідіймача і підвищення надійності його роботи. Поставлена задача вирішується тим, що стрічковий водопідіймач, котрий містить нескінченну стрічку, натягнуту на верхньому, нижньому та підтискному барабанах з натяжним важелем, прикріплений до нижнього барабана, згідно з корисною моделлю, нескінченна стрічка виконана з двох прошарків, із міцної, щільної основи і з волокнистого прошарку типу поролону, наприклад бутадієнового каучуку, армованого замоноліченою в нього серії міцних ниток. Завдяки великій пористості волокнистого прошарку (поролону) із джерела забирається значно більша кількість рідини, яка переноситься до верхнього привідного барабана, де віджимними барабанами вона витісняється із стрічки і таким чином збільшується продуктивність такого водопідіймача. Віджимні барабани виконані здвоєними, причому ширина обода одного з них вибрана відповідно до розміру між ребрами на зовнішній поверхні відмінного другого барабана. Висота вказаних ребер цього барабана є більшою за загальну товщину нескінченної стрічки. Крім того, днище лівої частини водозбірного короба виконано спадаючим, для того щоб лівою частиною стрічки, котра спускається, рідина на такому дні не виносилася із водозбірної камери до джерела. Для ліквідації можливого прослизування верхнього привідного барабана відносно нескінченної стрічки зовнішня поверхня його обода гумована. У системі передбачено ємність-накопичувач, до якого рідина із водозбірного короба надходить через з'єднуючий лоток. Корисна модель, яка пропонується, пояснюється кресленнями. На фіг. 1 показана загальна конструкційна схема стрічкового водопідіймача, на фіг. 2 - стрічка в розрізі А-А. Згідно з фіг. 1, водопідіймач включає верхній привідний барабан 1, який за допомогою гнучкої передачі 2 з'єднано з приводом 3. Для кращого зчеплення стрічки 4 з верхнім приводним барабаном 1, зовнішня поверхня його обода 5 гумована. Нижній натяжний барабан 6 за допомогою важеля 7 натягує нескінченну стрічку 4, яка утворена з двох прошарків, міцної суцільної основи 8 і прошарку 9 із поролону. Для надання цьому прошарку 9 міцних властивостей, у нього замонолічена серія міцних ниток 10. У зоні верхньогопривідного барабана передбачено здвоєні віджимні барабани, один з яких 11 виконано по ширині стрічки 4, а другий з зовнішніми ребрами 12, які обхвачують нескінченну стрічку 4 і обід 11. Висота ребер 12 виконана більшою за загальну товщину нескінченної стрічки 4. У зоні верхнього привідного барабана 1 і віджимних барабанів 11 і 12 та примикаючої до них нескінченної стрічки 4 передбачено водозбірну камеру 13, днище якої 14 з лівої сторони виконано спадаючим, для того щоб лівою гілкою нескінченної стрічки 4, котра спускається, рідина не виносилася із водозбірної камери 13 до джерела 15. Рідина надходить до ємностінакопичувача 16, який з'єднується з водозбірною камерою 13 за допомогою лотка 17. Запропонований стрічковий водопідіймач працює наступним чином. При спуску привода 3 через гнучку передачу 2 приводиться в рух нескінченна стрічка 4, нижній кінець якої натягнутий на нижній натяжний барабан 6 з важелем 7 та опущений у перекачувальну рідину джерела 15. Завдяки цьому на стрічку 4, а також в її прошарок із поролону 9 просочується і налипає рідина, 1 UA 75161 U 5 10 15 20 25 30 яка переноситься в зону верхнього привідного барабана 1, проходячи через віджимні барабани 11 і 12, де рідина віджимається із цієї стрічки 4 і надходить до збірної камери 13. Частина рідини, що залишилась на стрічці, також віджимається верхнім приводним барабаном 1 і надходить у водозбірну камеру 13. Для того, щоб при рухові лівої гілки нескінченної стрічки 4 вниз рідина не виносилася в джерело 15, днище водозбірної камери 13 виконано спадаючим, завдяки чому рідина швидко стікає у праву сторону камери 13 і далі по лотку 17 подається у ємність-накопичувач 16. Таким чином, при виготовленні стрічки із поролону суттєво збільшується перенос рідини із джерела до ємності-накопичувача, а значить значно підвищується ефективність такого водопідіймача. Джерела інформації: 1. Пат. 1823915 Российская Федерация, МПК F04B 19/14, Водоподьемник/Халов М.Л. заявитель и патентообладатель Халов М.Л. - № 92008978/06 заявл. 27.11.92; опубл. 20.07.96 2. Патент 12018 Российская Федерация, МПК F04B 19/14, Ленточный водоподьемник/Константинов М.М., Кушнир В.Г., Михин И.А., заявитель и патентообладатель Федеральное государственное образовательное учереждение высшего профессионального образования "Оренбургский государственный аграрный университет" - №2007127145/06 заявл. 16.07.07; опубл. 27.04.09. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Стрічковий водопідіймач, що включає привід, нескінченну стрічку, котра охоплює верхній привідний і нижній натяжний з вантажем, а також віджимний барабани з ребрами, виконаними ззовні поверхні віджимної частини барабана (останній встановлено ззовні ведучої гілки стрічки в зоні верхнього привідного барабана), водозбірний короб, котрий обмежує верхній привідний і віджимний барабани з верхньою частиною стрічки, що примикає до цих барабанів, який відрізняється тим, що нескінченна стрічка виконана з двох прошарків, а саме із міцної основи і волокнистого прошарку типу поролону, наприклад бутадієнового каучуку, армованого замоноліченою в нього серією міцних ниток, крім того, ліва частина днища водозбірної камери виконана спадаючою, а зовнішня поверхня верхнього привідного барабана гумована і для відводу рідини передбачено лоток, котрий з'єднує короб з ємністю-накопичувачем. 2 UA 75161 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
