Електрична машина торцевого типу з постійними магнітами

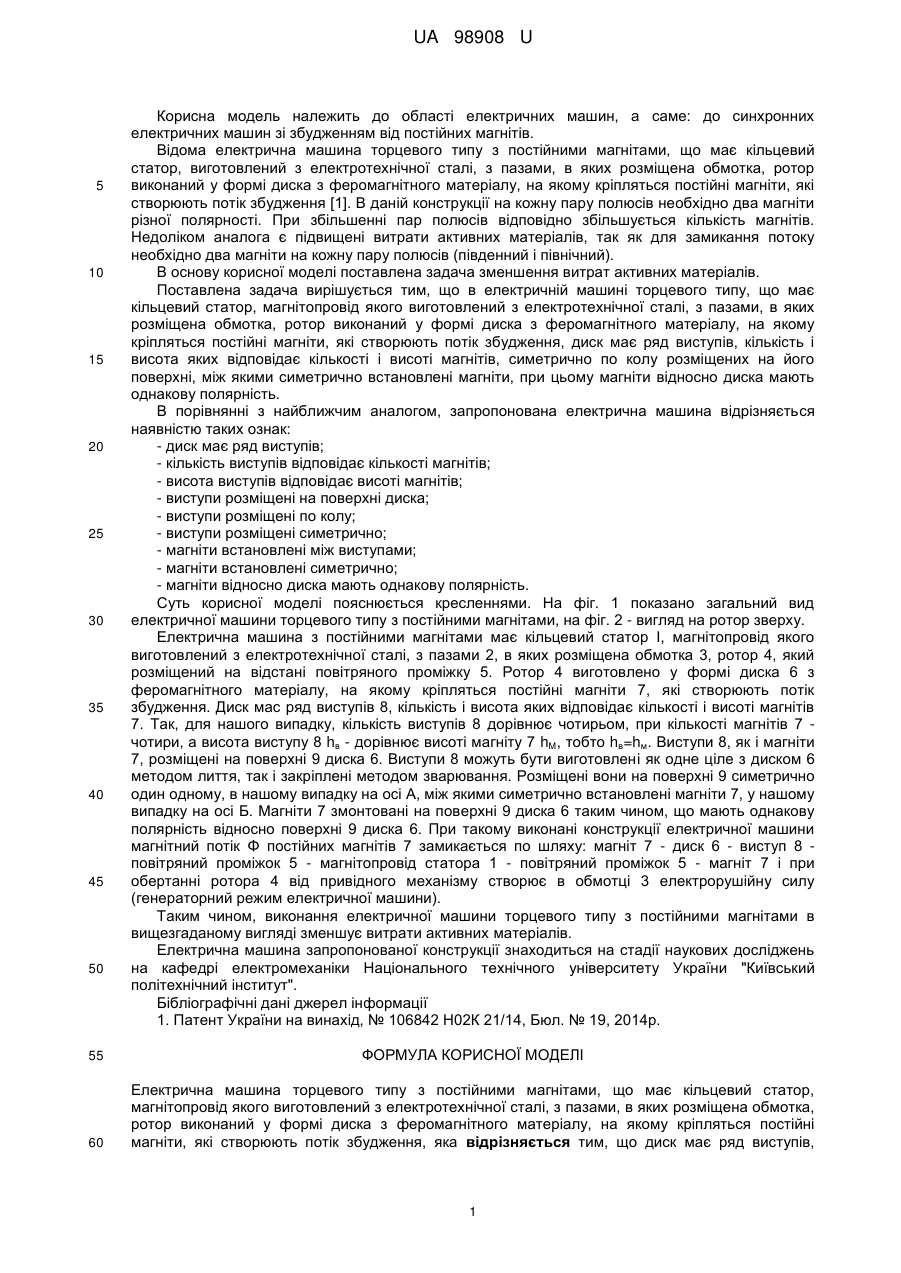

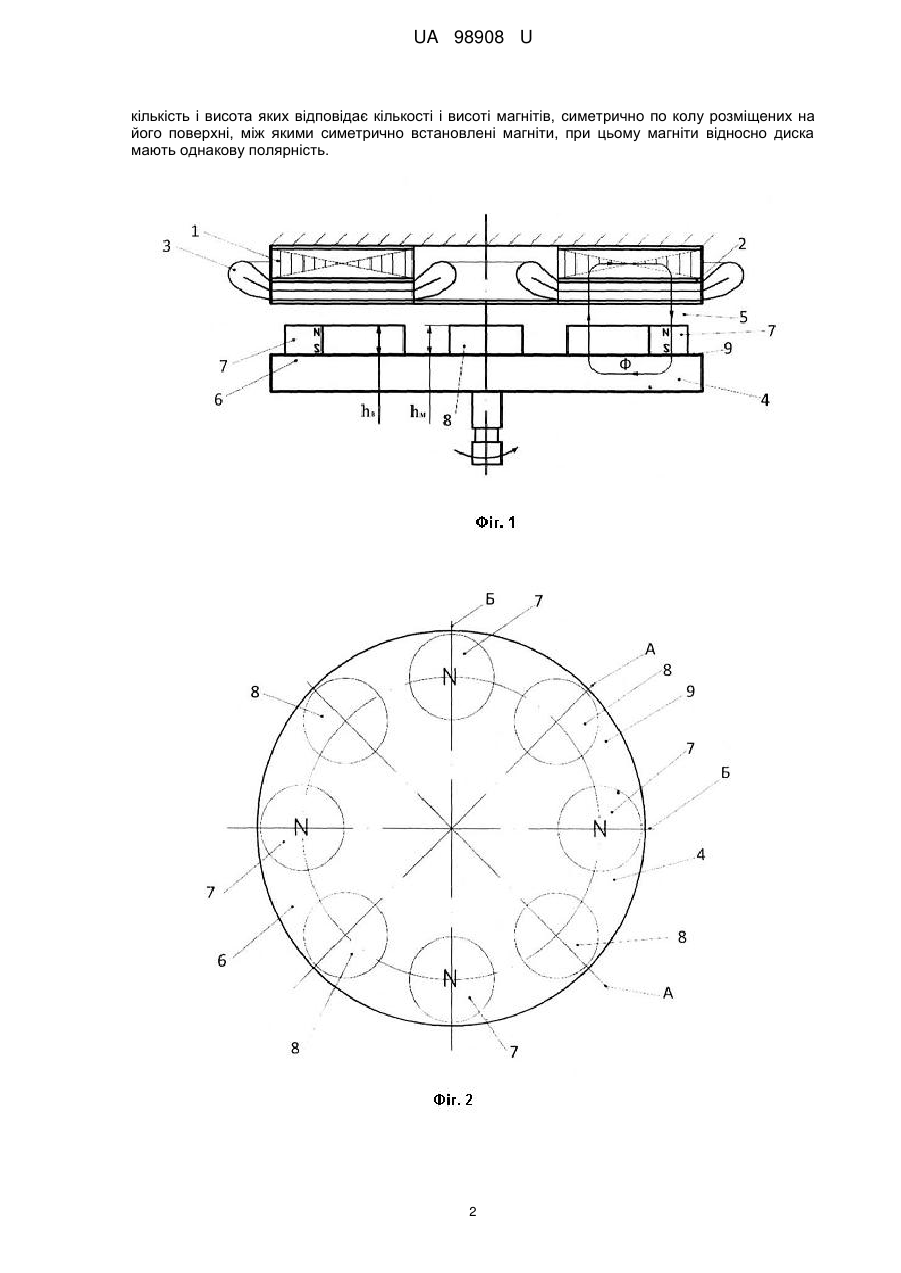

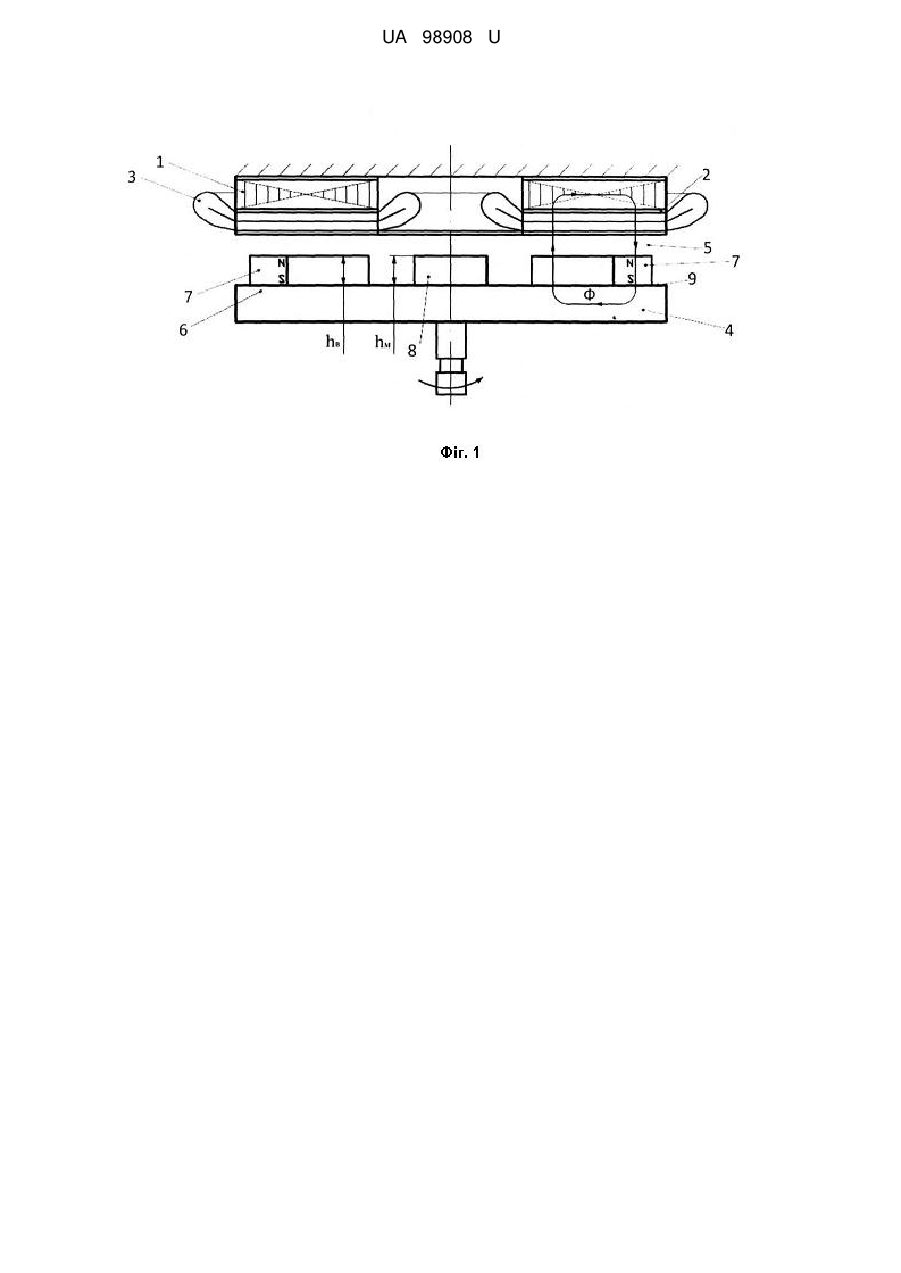

Реферат: Електрична машина торцевого типу з постійними магнітами має кільцевий статор, магнітопровід якого виготовлений з електротехнічної сталі, з пазами, в яких розміщена обмотка, ротор виконаний у формі диска з феромагнітного матеріалу, на якому кріпляться постійні магніти, які створюють потік збудження. Диск має ряд виступів, кількість і висота яких відповідає кількості і висоті магнітів, симетрично по колу розміщених на його поверхні, між якими симетрично встановлені магніти. При цьому магніти відносно диска мають однакову полярність. UA 98908 U (12) UA 98908 U UA 98908 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області електричних машин, а саме: до синхронних електричних машин зі збудженням від постійних магнітів. Відома електрична машина торцевого типу з постійними магнітами, що має кільцевий статор, виготовлений з електротехнічної сталі, з пазами, в яких розміщена обмотка, ротор виконаний у формі диска з феромагнітного матеріалу, на якому кріпляться постійні магніти, які створюють потік збудження [1]. В даній конструкції на кожну пару полюсів необхідно два магніти різної полярності. При збільшенні пар полюсів відповідно збільшується кількість магнітів. Недоліком аналога є підвищені витрати активних матеріалів, так як для замикання потоку необхідно два магніти на кожну пару полюсів (південний і північний). В основу корисної моделі поставлена задача зменшення витрат активних матеріалів. Поставлена задача вирішується тим, що в електричній машині торцевого типу, що має кільцевий статор, магнітопровід якого виготовлений з електротехнічної сталі, з пазами, в яких розміщена обмотка, ротор виконаний у формі диска з феромагнітного матеріалу, на якому кріпляться постійні магніти, які створюють потік збудження, диск має ряд виступів, кількість і висота яких відповідає кількості і висоті магнітів, симетрично по колу розміщених на його поверхні, між якими симетрично встановлені магніти, при цьому магніти відносно диска мають однакову полярність. В порівнянні з найближчим аналогом, запропонована електрична машина відрізняється наявністю таких ознак: - диск має ряд виступів; - кількість виступів відповідає кількості магнітів; - висота виступів відповідає висоті магнітів; - виступи розміщені на поверхні диска; - виступи розміщені по колу; - виступи розміщені симетрично; - магніти встановлені між виступами; - магніти встановлені симетрично; - магніти відносно диска мають однакову полярність. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показано загальний вид електричної машини торцевого типу з постійними магнітами, на фіг. 2 - вигляд на ротор зверху. Електрична машина з постійними магнітами має кільцевий статор І, магнітопровід якого виготовлений з електротехнічної сталі, з пазами 2, в яких розміщена обмотка 3, ротор 4, який розміщений на відстані повітряного проміжку 5. Ротор 4 виготовлено у формі диска 6 з феромагнітного матеріалу, на якому кріпляться постійні магніти 7, які створюють потік збудження. Диск мас ряд виступів 8, кількість і висота яких відповідає кількості і висоті магнітів 7. Так, для нашого випадку, кількість виступів 8 дорівнює чотирьом, при кількості магнітів 7 чотири, а висота виступу 8 hв - дорівнює висоті магніту 7 hM, тобто hв=hм. Виступи 8, як і магніти 7, розміщені на поверхні 9 диска 6. Виступи 8 можуть бути виготовлені як одне ціле з диском 6 методом лиття, так і закріплені методом зварювання. Розміщені вони на поверхні 9 симетрично один одному, в нашому випадку на осі А, між якими симетрично встановлені магніти 7, у нашому випадку на осі Б. Магніти 7 змонтовані на поверхні 9 диска 6 таким чином, що мають однакову полярність відносно поверхні 9 диска 6. При такому виконані конструкції електричної машини магнітний потік Φ постійних магнітів 7 замикається по шляху: магніт 7 - диск 6 - виступ 8 повітряний проміжок 5 - магнітопровід статора 1 - повітряний проміжок 5 - магніт 7 і при обертанні ротора 4 від привідного механізму створює в обмотці 3 електрорушійну силу (генераторний режим електричної машини). Таким чином, виконання електричної машини торцевого типу з постійними магнітами в вищезгаданому вигляді зменшує витрати активних матеріалів. Електрична машина запропонованої конструкції знаходиться на стадії наукових досліджень на кафедрі електромеханіки Національного технічного університету України "Київський політехнічний інститут". Бібліографічні дані джерел інформації 1. Патент України на винахід, № 106842 Н02К 21/14, Бюл. № 19, 2014р. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Електрична машина торцевого типу з постійними магнітами, що має кільцевий статор, магнітопровід якого виготовлений з електротехнічної сталі, з пазами, в яких розміщена обмотка, ротор виконаний у формі диска з феромагнітного матеріалу, на якому кріпляться постійні магніти, які створюють потік збудження, яка відрізняється тим, що диск має ряд виступів, 1 UA 98908 U кількість і висота яких відповідає кількості і висоті магнітів, симетрично по колу розміщених на його поверхні, між якими симетрично встановлені магніти, при цьому магніти відносно диска мають однакову полярність. 2 UA 98908 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
