Пересувна сушарка для сформованих у рулони матеріалів

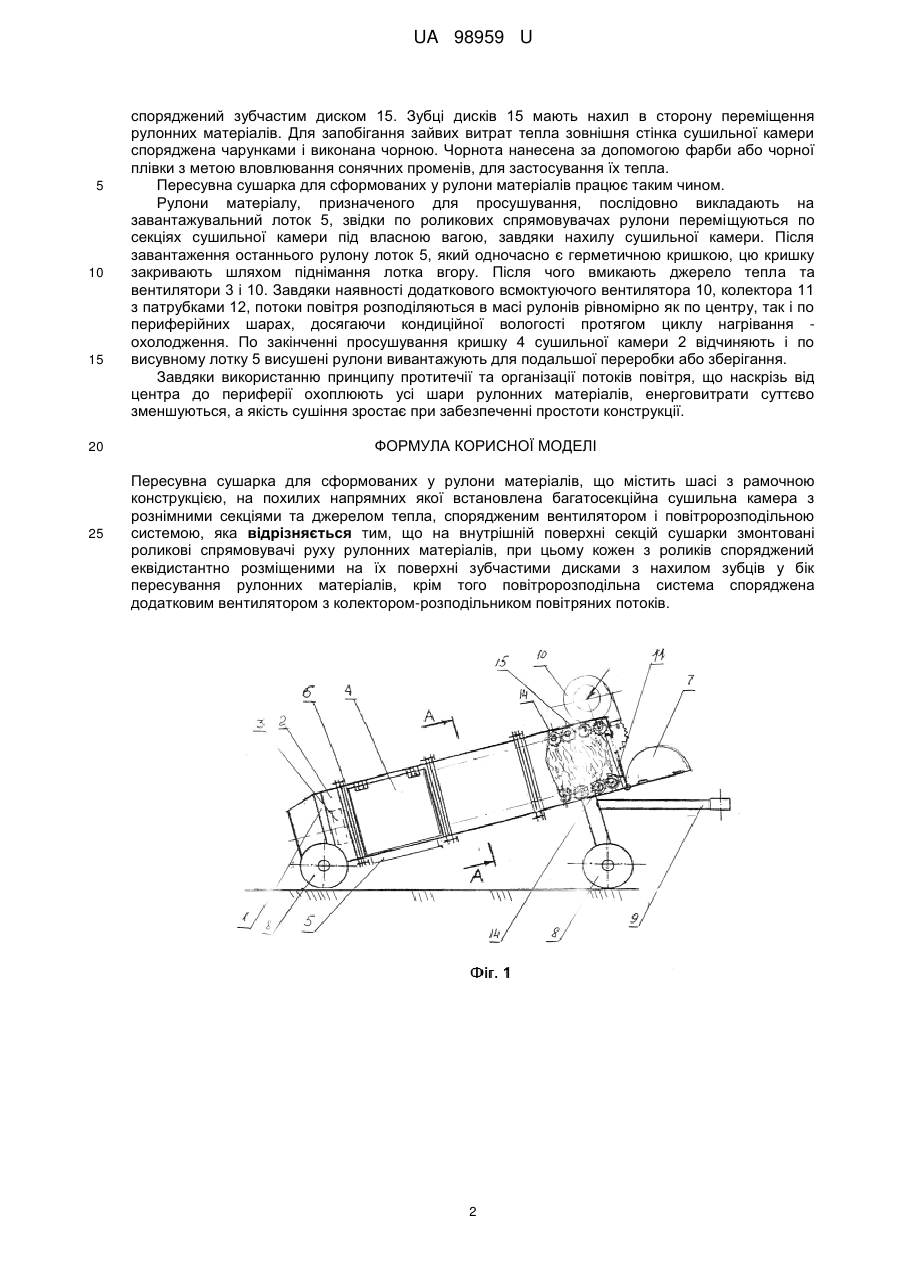

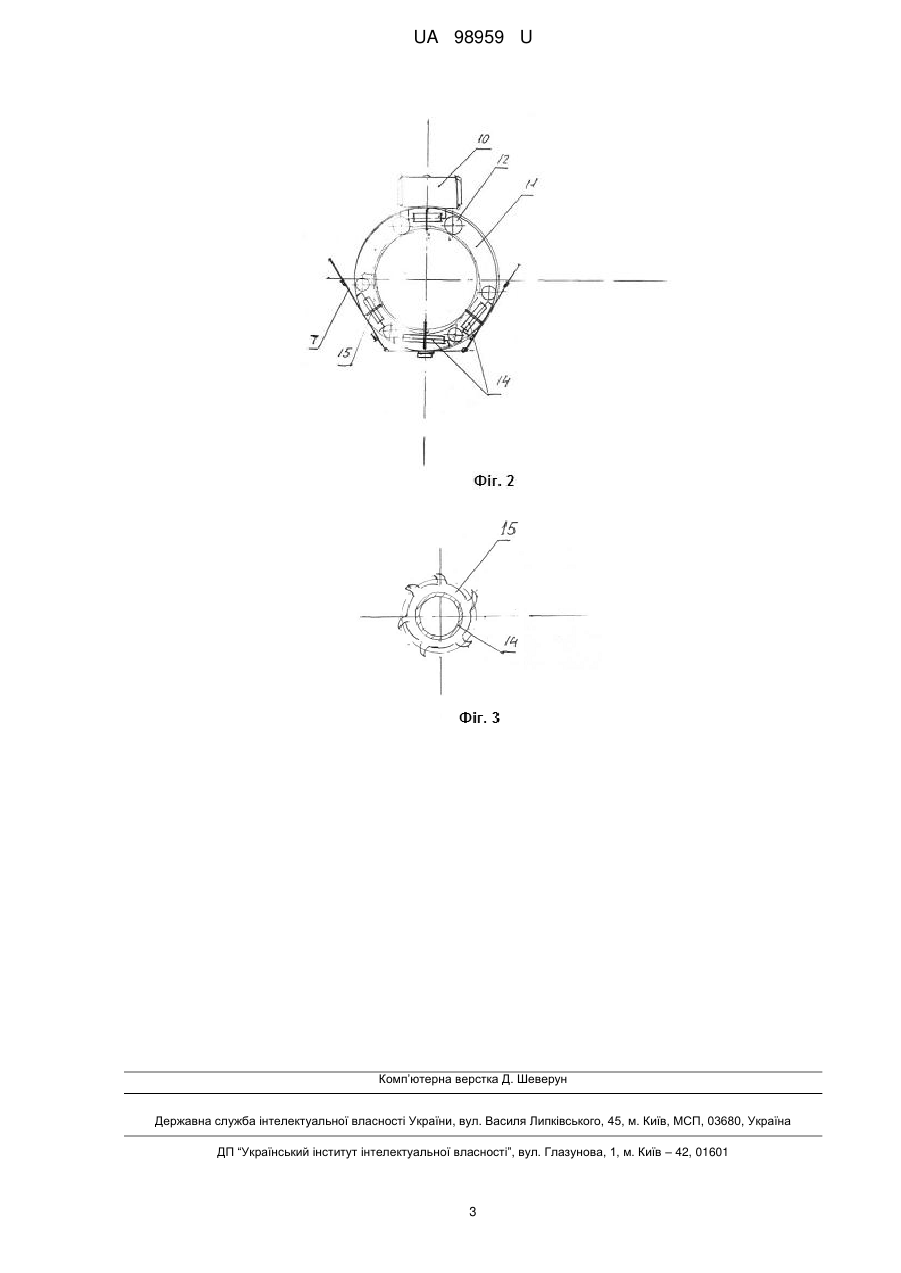

Реферат: Пересувна сушарка для сформованих у рулони матеріалів, що містить шасі з рамочною конструкцією, на похилих напрямних якої встановлена багатосекційна сушильна камера з рознімними секціями та джерелом тепла, спорядженим вентилятором і повітророзподільною системою, причому на внутрішній поверхні секцій сушарки змонтовані роликові спрямовувачі руху рулонних матеріалів, при цьому кожен з роликів споряджений еквідистантно розміщеними на їх поверхні зубчастими дисками з нахилом зубців у бік пересування рулонних матеріалів, крім того повітророзподільна система споряджена додатковим вентилятором з колекторомрозподільником повітряних потоків. UA 98959 U (54) ПЕРЕСУВНА СУШАРКА ДЛЯ СФОРМОВАНИХ У РУЛОНИ МАТЕРІАЛІВ UA 98959 U UA 98959 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до галузі теплотехніки, і може бути використана переважно в сільському господарстві для сушіння рослинних матеріалів або для сушіння лахміття чи волокнистих відходів виробництва, які сформовані у рулони. Відома установка для сушіння паковок сільськогосподарських матеріалів розроблена західнонімецькою фірмою ФАБ "Боєрберг", яка містить брезентову камеру, з'єднану з вентилятором, що нагнітає агент сушіння. Розміщення центральної осі рулону під час сушіння в брезентовій камері - горизонтальне. Для створення щільного прилягання внутрішньої поверхні брезентової камери до рулону вентилятор створює тиск, що й забезпечує герметичність сушіння рулону. [Тарлецкий А.Г. Обоснование выбора устройства для сушки льняной тресты, спрессованной в рулоны. - Труды ВНИИЛ. - Выпуск 26. - Тверь, 1989. - С. 34-38.] Недоліком такої установки є складність процесу завантаження рулону в сушарку, що потребує значних затрат праці, а також низькі функціональні можливості, які полягають у сушінні одночасно тільки одного рулону, що призводить до неефективного використання потенціалу агента сушіння, а це в свою чергу збільшує енергозатрати. Відома також сушарка, що містить сушильну камеру, з'єднану з джерелом тепла, вентилятори та повітророзподільчу систему, яка розміщена на висувних вагонетках з поярусним розміщенням повітропроводів та механізмів підйому еластичних рукавів, регулюючі затулки, які з'єднують еластичні рукави зі встановленим на настилі вертикальним рядом рулонів, вихідні кінці яких мають стикові пристрої [Авт. св. СРСР № 1606006. МКЛ. А01F 25/08, 1989 р.]. Недоліком такої сушарки є складність та об'ємність конструкції, підвищені витрати теплоносія та значні затрати на переміщення рулонів. Найбільш близькою за технічною суттю є сушарка для рулонів сільськогосподарських культур, що містить сушильну камеру, з'єднану з джерелом тепла, виконану у вигляді роз'ємних циліндричних сушильних щонайменш з чотирьох секцій, у найнижчій (останній) секції якої встановлене джерело тепла та вентилятор 3. Передостання секція сушильної камери 2 споряджена кришкою 4 та висувним лотком 5, призначеним для вивантаження рулонного матеріалу. Кришка 5 облямована герметичною прокладкою 6. До першої секції сушильної камери прикріплений лоток 7 для завантаження рулонних матеріалів, під рамою 1 розміщено шасі з колесами 8, а до передньої частини рами під'єднана сниця 9 для зчеплення з енергомодулем (на кресленні не показаний). Над першою секцією сушильної камери 2 встановлений додатковий всмоктуючий вентилятор 10, з'єднаний гнучким рукавом з повітряним колектором 11. До колектора 11 під'єднані патрубки 12, які споряджені всмоктувальними отворами та розташовані по периферії на внутрішніх стінках секцій сушильної камери 2. Патрубки 12 виконані гофрованими з пружньо-еластичного матеріалу для забезпечення можливості зміни їх довжини. На пруткових скобах 13, що закріплені до внутрішніх стінок секцій сушильної камери 2, встановлені з можливістю обертання ролики 14, кожен з яких споряджений зубчастим диском 15. Зубці дисків 15 мають нахил в сторону переміщення рулонних матеріалів. Для запобігання зайвих витрат тепла зовнішня стінка сушильної камери споряджена чарунками і виконана чорною. Чорнота нанесена за допомогою фарби або чорної плівки з метою вловлювання сонячних променів, для застосування їх тепла. Пересувна сушарка для сформованих у рулони матеріалів працює таким чином. Рулони матеріалу, призначеного для просушування, послідовно викладають на завантажувальний лоток 5, звідки по роликових спрямовувачах рулони переміщуються по секціях сушильної камери під власною вагою, завдяки нахилу сушильної камери. Після завантаження останнього рулону лоток 5, який одночасно є герметичною кришкою, цю кришку закривають шляхом піднімання лотка вгору. Після чого вмикають джерело тепла та вентилятори 3 і 10. Завдяки наявності додаткового всмоктуючого вентилятора 10, колектора 11 з патрубками 12, потоки повітря розподіляються в масі щонайменш з чотирьох секцій, у найнижчій (останній) секції якої встановлене джерело тепла та вентилятор 3. Передостання секція сушильної камери 2 споряджена кришкою 4 та висувним лотком 5, призначеним для вивантаження рулонного матеріалу. Кришка 5 облямована герметичною прокладкою 6. До першої секції сушильної камери прикріплений лоток 7 для завантаження рулонних матеріалів, під рамою 1 розміщено шасі з колесами 8, а до передньої частини рами під'єднана сниця 9 для зчеплення з енергомодулем (на кресленні не показаний). Над першою секцією сушильної камери 2 встановлений додатковий всмоктуючий вентилятор 10, з'єднаний гнучким рукавом з повітряним колектором 11. До колектора 11 під'єднані патрубки 12, які споряджені всмоктувальними отворами та розташовані по периферії на внутрішніх стінках секцій сушильної камери 2. Патрубки 12 виконані гофрованими з пружньо-еластичного матеріалу для забезпечення можливості зміни їх довжини. На пруткових скобах 13, що закріплені до внутрішніх стінок секцій сушильної камери 2, встановлені з можливістю обертання ролики 14, кожен з яких 1 UA 98959 U 5 10 15 20 25 споряджений зубчастим диском 15. Зубці дисків 15 мають нахил в сторону переміщення рулонних матеріалів. Для запобігання зайвих витрат тепла зовнішня стінка сушильної камери споряджена чарунками і виконана чорною. Чорнота нанесена за допомогою фарби або чорної плівки з метою вловлювання сонячних променів, для застосування їх тепла. Пересувна сушарка для сформованих у рулони матеріалів працює таким чином. Рулони матеріалу, призначеного для просушування, послідовно викладають на завантажувальний лоток 5, звідки по роликових спрямовувачах рулони переміщуються по секціях сушильної камери під власною вагою, завдяки нахилу сушильної камери. Після завантаження останнього рулону лоток 5, який одночасно є герметичною кришкою, цю кришку закривають шляхом піднімання лотка вгору. Після чого вмикають джерело тепла та вентилятори 3 і 10. Завдяки наявності додаткового всмоктуючого вентилятора 10, колектора 11 з патрубками 12, потоки повітря розподіляються в масі рулонів рівномірно як по центру, так і по периферійних шарах, досягаючи кондиційної вологості протягом циклу нагрівання охолодження. По закінченні просушування кришку 4 сушильної камери 2 відчиняють і по висувному лотку 5 висушені рулони вивантажують для подальшої переробки або зберігання. Завдяки використанню принципу протитечії та організації потоків повітря, що наскрізь від центра до периферії охоплюють усі шари рулонних матеріалів, енерговитрати суттєво зменшуються, а якість сушіння зростає при забезпеченні простоти конструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пересувна сушарка для сформованих у рулони матеріалів, що містить шасі з рамочною конструкцією, на похилих напрямних якої встановлена багатосекційна сушильна камера з рознімними секціями та джерелом тепла, спорядженим вентилятором і повітророзподільною системою, яка відрізняється тим, що на внутрішній поверхні секцій сушарки змонтовані роликові спрямовувачі руху рулонних матеріалів, при цьому кожен з роликів споряджений еквідистантно розміщеними на їх поверхні зубчастими дисками з нахилом зубців у бік пересування рулонних матеріалів, крім того повітророзподільна система споряджена додатковим вентилятором з колектором-розподільником повітряних потоків. 2 UA 98959 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
