Сушарка рослинних матеріалів, сформованих в рулони

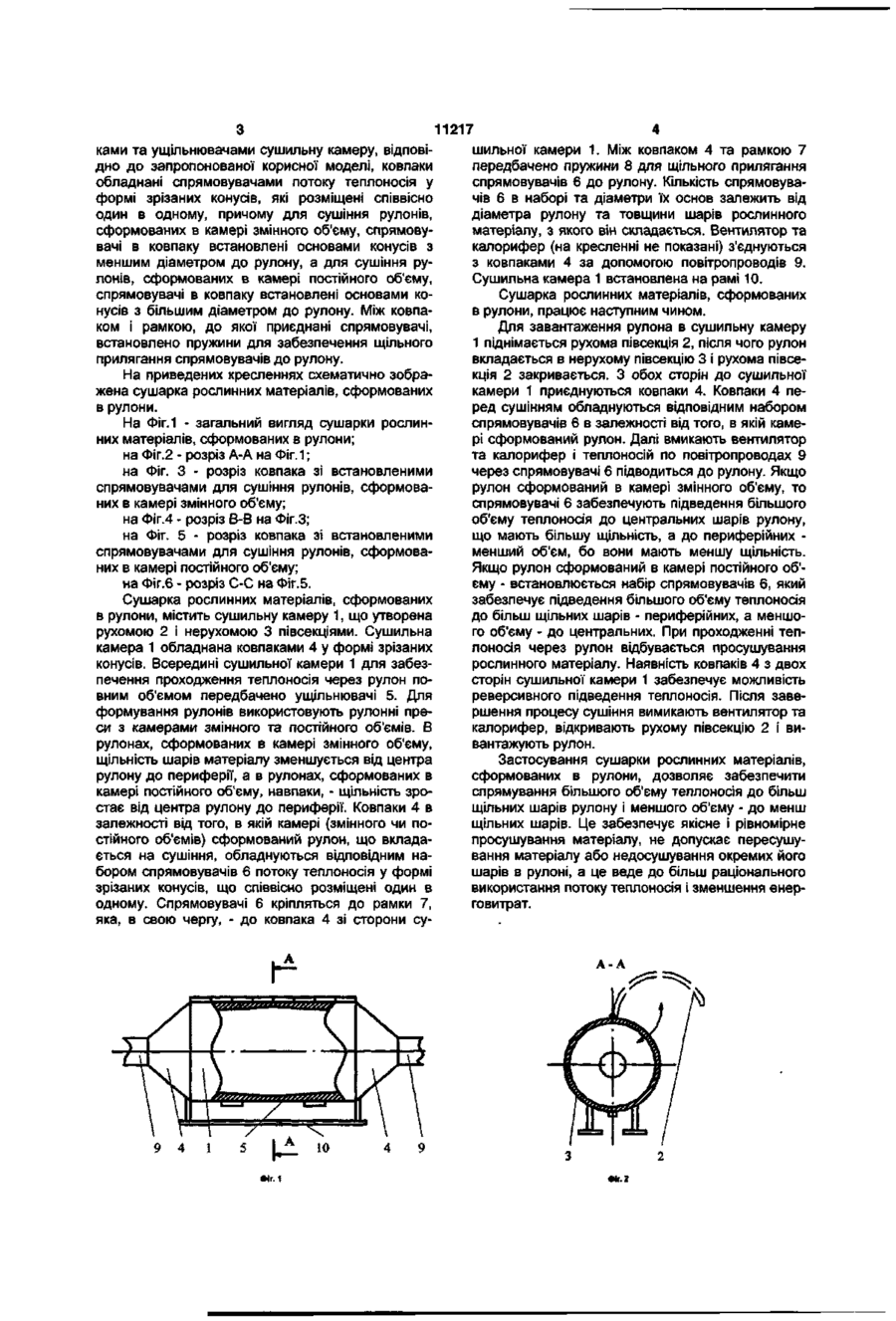

1. Сушарка рослинних матеріалів, сформованих в рулони, що містить обладнану ковпаками та ущільнювачами сушильну камеру, яка відрізняється тим, що ковпаки обладнані спрямовувачами потоку теплоносія у формі зрізаних конусів, які розміщені співвісно один в одному, причому для сушіння рулонів, сформованих в камері змінного об'єму, спрямовувачі в ковпаку встановлені основами конусів з меншим діаметром до рулону, а для сушіння рулонів, сформованих в камері постійного об'єму, спрямовувачі в ковпаку встановлені основами конусів з більшим діаметром до рулону. 2. Сушарка рослинних матеріалів, сформованих в рулони, за п.1, яка відрізняється тим, що між ковпаком і рамкою, до якої приєднані спрямовувачі, встановлені пружини для забезпечення щільного прилягання спрямовувачів до рулону. Корисна модель відноситься до області сушильної техніки і може бути використана для сушіння сіносоломистих матеріалів в рулонах. Відома сушарка рослинних матеріалів, сформованих в рулони, яка містить сушильну камеру, з'єднану з джерелом тепла і виконану у вигляді сушильних секцій з ковпаками у формі зрізаних конусів та повітророзподільну систему. Сушильна камера виконана рухомою у вигляді барабана, що обертається, а повітророзподільна система виконана суцільною з можливістю переміщення вздовж осі обертання сушильної камери [див. Патент України №54272А, кл. А01F25/08, 2003р.]. Недоліком сушарки є спосіб підведення теплоносія, що збільшує енерговитрати та приводить до нерівномірного просушування рослинного матеріалу в рулоні. Відома також сушарка рослинних матеріалів, сформованих в рулони, яка містить сушильну камеру, джерело тепла, а також повітророзподільну систему. Сушильна камера виконана у вигляді роз'ємних циліндричних сушильних секцій з ковпаками у формі зрізаних конусів [див. Патент України №23214А, кл. A01F25/08, 1998р.]. Недоліком сушарки є спосіб підведення теплоносія, який призводить до проходження його через менш щільні шари рослинного матеріалу в рулоні, а це спричиняє нерівномірне просушування матеріалу. Найбільш близькою за технічною суттю до запропонованої сушарки рослинних матеріалів, сформованих в рулони, є сушарка, яка містить обладнану ковпаками та ущільнювачами сушильну камеру. Ковпаки для підведення та відведення теплоносія виконані у формі зрізаних конусів [див. Патент України №18049А, кл. A01F25/08,1997р.]. Недоліком сушарки є спосіб підведення теплоносія, що призводить до інтенсивнішого вентилювання менш щільних шарів рослинного матеріалу, і, відповідно, до гіршого вентилювання щільніших шарів, внаслідок чого неефективно використовується теплоносій, збільшуються енерговитрати та нерівномірно просушується матеріал. В основу корисної моделі поставлене завдання у сушарці рослинних матеріалів, сформованих в рулони, шляхом зміни її конструкції отримати новий технічний результат, який полягає у забезпеченні підведення теплоносія до рулону з врахуванням особливостей формування рулону, за рахунок встановлення в ковпаки спрямовувачів у формі зрізаних конусів, що дає можливість більш інтенсивно вентилювати ті шари рослинного матеріалу в рулоні, що мають більшу щільність, а це сприятиме рівномірному просушуванню матеріалу в рулоні та зменшить енерговитрати на сушіння. Поставлене завдання вирішується наступним чином. У відомій сушарці рослинних матеріалів, сформованих в рулони, що містить обладнану ковпа C\J 11217 шильної камери 1. Між ковпаком 4 та рамкою 7 ками та ущільнювачами сушильну камеру, відповіпередбачено пружини 8 для щільного прилягання дно до запропонованої корисної моделі, ковпаки спрямовувачів 6 до рулону. Кількість спрямовуваобладнані спрямовувачами потоку теплоносія у чів 6 в наборі та діаметри їх основ залежить від формі зрізаних конусів, які розміщені співвісно діаметра рулону та товщини шарів рослинного один в одному, причому для сушіння рулонів, матеріалу, з якого він складається. Вентилятор та сформованих в камері змінного об'єму, спрямовукалорифер (на кресленні не показані) з'єднуються вачі в ковпаку встановлені основами конусів з з ковпаками 4 за допомогою повітропроводів 9. меншим діаметром до рулону, а для сушіння руСушильна камера 1 встановлена на рамі 10. лонів, сформованих в камері постійного об'єму, спрямовувачі в ковпаку встановлені основами коСушарка рослинних матеріалів, сформованих нусів з більшим діаметром до рулону. Між ковпав рулони, працює наступним чином. ком і рамкою, до якої приєднані спрямовувачі, Для завантаження рулона в сушильну камеру встановлено пружини для забезпечення щільного 1 піднімається рухома півсекція 2, після чого рулон прилягання спрямовувачів до рулону. вкладається в нерухому півсекцію 3 і рухома півсекція 2 закривається. З обох сторін до сушильної На приведених кресленнях схематично зобракамери 1 приєднуються ковпаки 4. Ковпаки 4 пежена сушарка рослинних матеріалів, сформованих ред сушінням обладнуються відповідним набором в рулони. спрямовувачів 6 в залежності від того, в якій камеНа Фіг.1 - загальний вигляд сушарки рослинрі сформований рулон. Далі вмикають вентилятор них матеріалів, сформованих в рулони; та калорифер і теплоносій по повітропроводах 9 на Фіг.2 - розріз А-А на Фіг. 1; через спрямовувачі 6 підводиться до рулону. Якщо на Фіг. З - розріз ковпака зі встановленими рулон сформований в камері змінного об'єму, то спрямовувачами для сушіння рулонів, сформоваспрямовувачі 6 забезпечують підведення більшого них в камері змінного об'єму; об'єму теплоносія до центральних шарів рулону, на Фіг. 4 - розріз В-В на Фіг.З; що мають більшу щільність, а до периферійних на Фіг. 5 - розріз ковпака зі встановленими менший об'єм, бо вони мають меншу щільність. спрямовувачами для сушіння рулонів, сформоваЯкщо рулон сформований в камері постійного об'них в камері постійного об'єму; єму - встановлюється набір спрямовувачів 6, який на Фіг.6 - розріз С-С на Фіг.5. забезпечує підведення більшого об'єму теплоносія Сушарка рослинних матеріалів, сформованих до більш щільних шарів - периферійних, а меншов рулони, містить сушильну камеру 1, що утворена го об'єму - до центральних. При проходженні тепрухомою 2 і нерухомою 3 півсекціями. Сушильна лоносія через рулон відбувається просушування камера 1 обладнана ковпаками 4 у формі зрізаних рослинного матеріалу. Наявність ковпаків 4 з двох конусів. Всередині сушильної камери 1 для забезсторін сушильної камери 1 забезпечує можливість печення проходження теплоносія через рулон пореверсивного підведення теплоносія. Після завевним об'ємом передбачено ущільнювачі 5. Для ршення процесу сушіння вимикають вентилятор та формування рулонів використовують рулонні прекалорифер, відкривають рухому півсекцію 2 і виси з камерами змінного та постійного об'ємів. В вантажують рулон. рулонах, сформованих в камері змінного об'єму, щільність шарів матеріалу зменшується від центра Застосування сушарки рослинних матеріалів, рулону до периферії, а в рулонах, сформованих в сформованих в рулони, дозволяє забезпечити камері постійного об'єму, навпаки, - щільність зроспрямування більшого об'єму теплоносія до більш стає від центра рулону до периферії. Ковпаки 4 в щільних шарів рулону і меншого об'єму - до менш залежності від того, в якій камері (змінного чи пощільних шарів. Це забезпечує якісне і рівномірне стійного об'ємів) сформований рулон, що вкладапросушування матеріалу, не допускає пересушується на сушіння, обладнуються відповідним навання матеріалу або недосушування окремих його бором спрямовувачів 6 потоку теплоносія у формі шарів в рулоні, а це веде до більш раціонального зрізаних конусів, що співвісно розміщені один в використання потоку теплоносія і зменшення енеродному. Спрямовувачі 6 кріпляться до рамки 7, говитрат. яка, в свою чергу, - до ковпака 4 зі сторони суА-А 9 4 1 5 ЇО 4 9 6 11217 в-в 4 6 Фіг. 4 Фіг. З е-с ФІГ. 6 Фіг. 5 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
