Робочий орган розпушувача

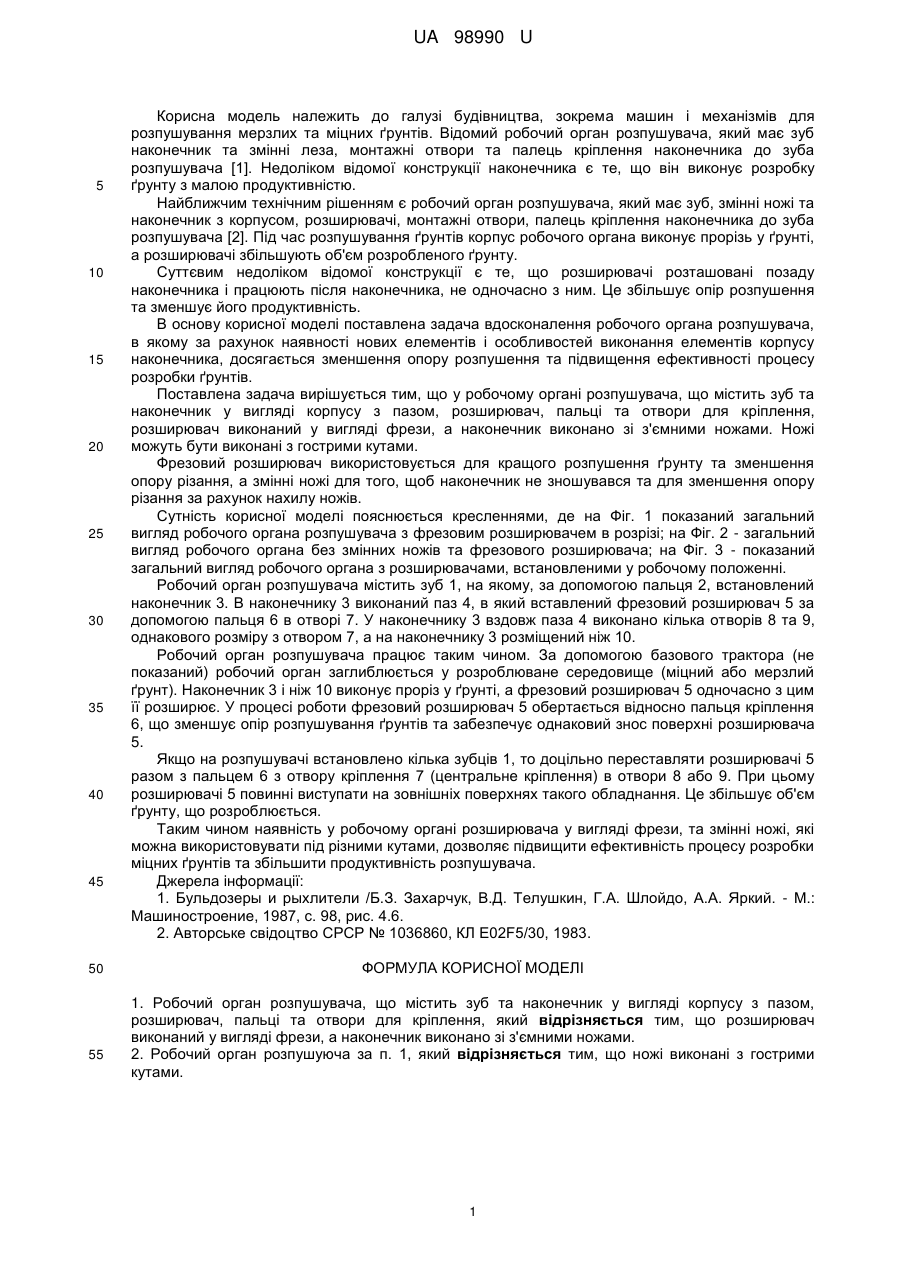

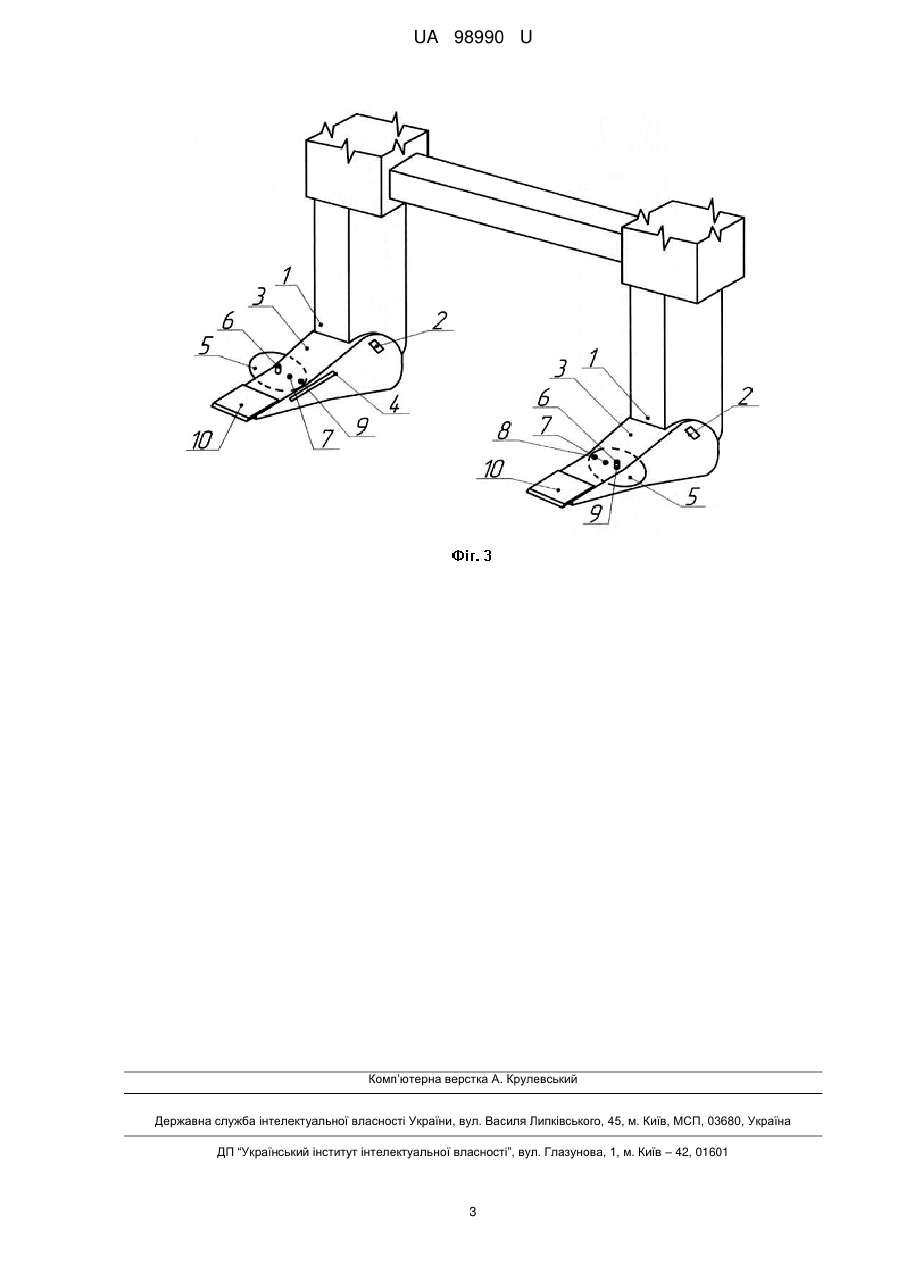

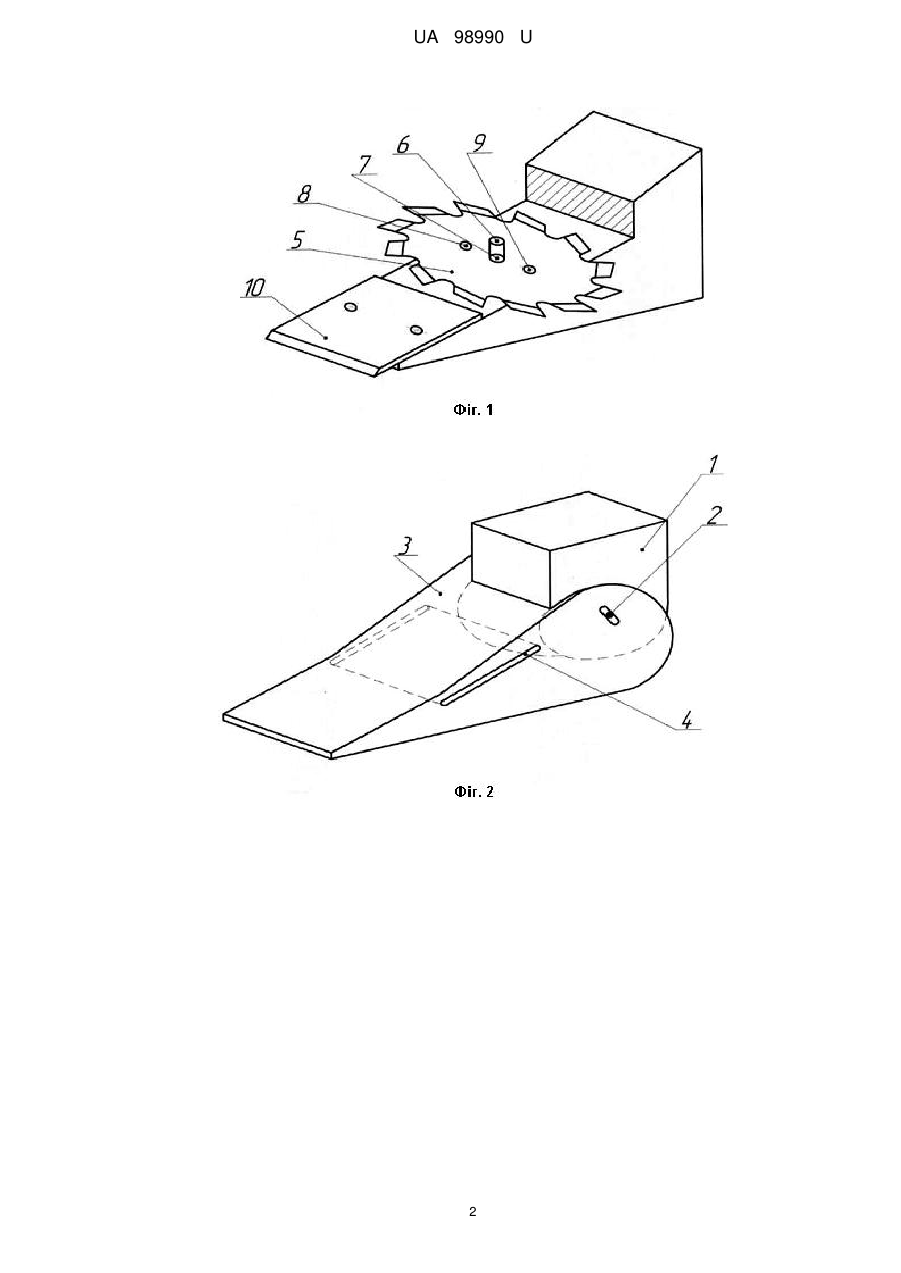

Реферат: UA 98990 U UA 98990 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, зокрема машин і механізмів для розпушування мерзлих та міцних ґрунтів. Відомий робочий орган розпушувача, який має зуб наконечник та змінні леза, монтажні отвори та палець кріплення наконечника до зуба розпушувача [1]. Недоліком відомої конструкції наконечника є те, що він виконує розробку ґрунту з малою продуктивністю. Найближчим технічним рішенням є робочий орган розпушувача, який має зуб, змінні ножі та наконечник з корпусом, розширювачі, монтажні отвори, палець кріплення наконечника до зуба розпушувача [2]. Під час розпушування ґрунтів корпус робочого органа виконує прорізь у ґрунті, а розширювачі збільшують об'єм розробленого ґрунту. Суттєвим недоліком відомої конструкції є те, що розширювачі розташовані позаду наконечника і працюють після наконечника, не одночасно з ним. Це збільшує опір розпушення та зменшує його продуктивність. В основу корисної моделі поставлена задача вдосконалення робочого органа розпушувача, в якому за рахунок наявності нових елементів і особливостей виконання елементів корпусу наконечника, досягається зменшення опору розпушення та підвищення ефективності процесу розробки ґрунтів. Поставлена задача вирішується тим, що у робочому органі розпушувача, що містить зуб та наконечник у вигляді корпусу з пазом, розширювач, пальці та отвори для кріплення, розширювач виконаний у вигляді фрези, а наконечник виконано зі з'ємними ножами. Ножі можуть бути виконані з гострими кутами. Фрезовий розширювач використовується для кращого розпушення ґрунту та зменшення опору різання, а змінні ножі для того, щоб наконечник не зношувався та для зменшення опору різання за рахунок нахилу ножів. Сутність корисної моделі пояснюється кресленнями, де на Фіг. 1 показаний загальний вигляд робочого органа розпушувача з фрезовим розширювачем в розрізі; на Фіг. 2 - загальний вигляд робочого органа без змінних ножів та фрезового розширювача; на Фіг. 3 - показаний загальний вигляд робочого органа з розширювачами, встановленими у робочому положенні. Робочий орган розпушувача містить зуб 1, на якому, за допомогою пальця 2, встановлений наконечник 3. В наконечнику 3 виконаний паз 4, в який вставлений фрезовий розширювач 5 за допомогою пальця 6 в отворі 7. У наконечнику 3 вздовж паза 4 виконано кілька отворів 8 та 9, однакового розміру з отвором 7, а на наконечнику 3 розміщений ніж 10. Робочий орган розпушувача працює таким чином. За допомогою базового трактора (не показаний) робочий орган заглиблюється у розроблюване середовище (міцний або мерзлий ґрунт). Наконечник 3 і ніж 10 виконує проріз у ґрунті, а фрезовий розширювач 5 одночасно з цим її розширює. У процесі роботи фрезовий розширювач 5 обертається відносно пальця кріплення 6, що зменшує опір розпушування ґрунтів та забезпечує однаковий знос поверхні розширювача 5. Якщо на розпушувачі встановлено кілька зубців 1, то доцільно переставляти розширювачі 5 разом з пальцем 6 з отвору кріплення 7 (центральне кріплення) в отвори 8 або 9. При цьому розширювачі 5 повинні виступати на зовнішніх поверхнях такого обладнання. Це збільшує об'єм ґрунту, що розроблюється. Таким чином наявність у робочому органі розширювача у вигляді фрези, та змінні ножі, які можна використовувати під різними кутами, дозволяє підвищити ефективність процесу розробки міцних ґрунтів та збільшити продуктивність розпушувача. Джерела інформації: 1. Бульдозеры и рыхлители /Б.З. Захарчук, В.Д. Телушкин, Г.А. Шлойдо, А.А. Яркий. - М.: Машиностроение, 1987, с. 98, рис. 4.6. 2. Авторське свідоцтво СРСР № 1036860, КЛ E02F5/30, 1983. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Робочий орган розпушувача, що містить зуб та наконечник у вигляді корпусу з пазом, розширювач, пальці та отвори для кріплення, який відрізняється тим, що розширювач виконаний у вигляді фрези, а наконечник виконано зі з'ємними ножами. 2. Робочий орган розпушуюча за п. 1, який відрізняється тим, що ножі виконані з гострими кутами. 1 UA 98990 U 2 UA 98990 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
