Робоче обладнання снігоочисника

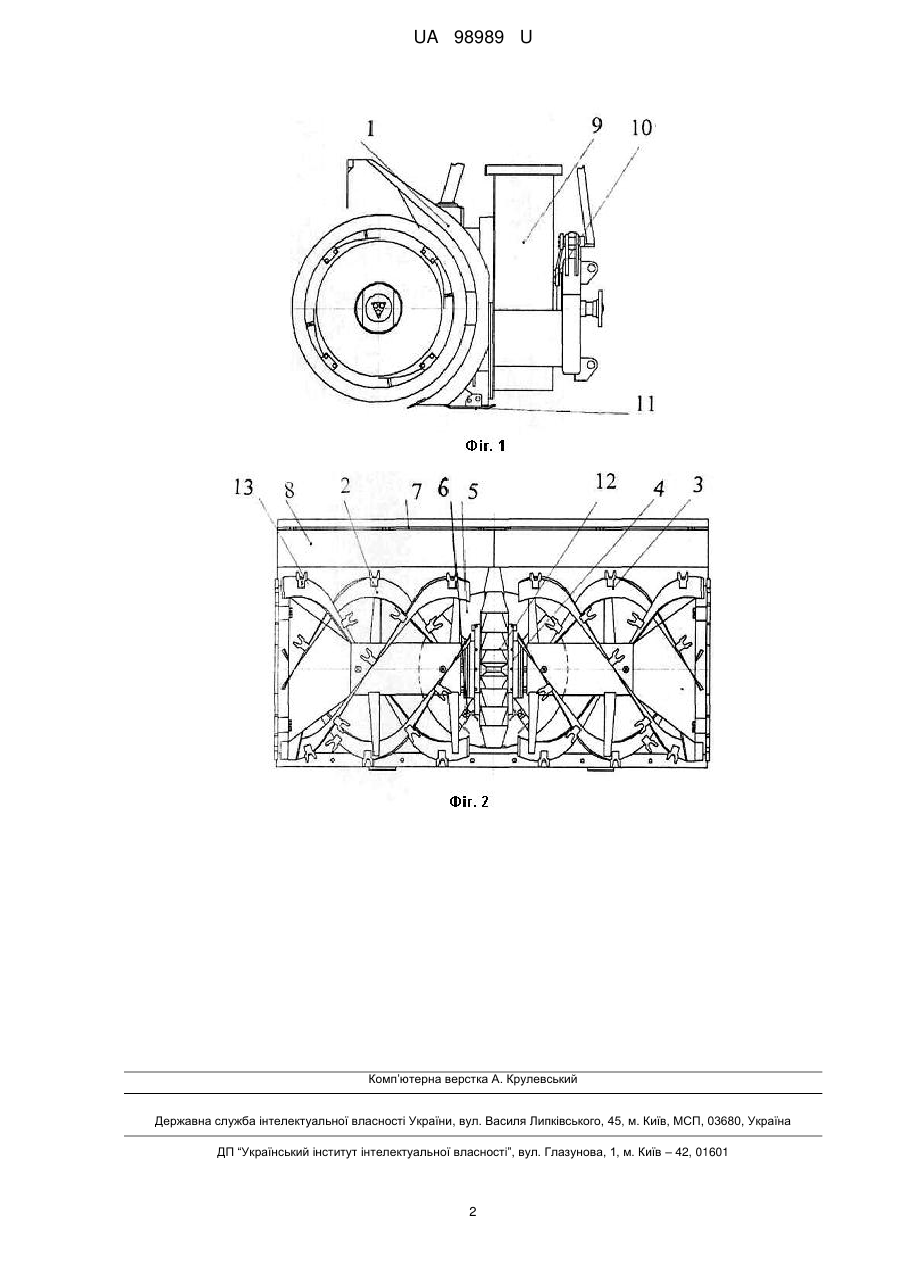

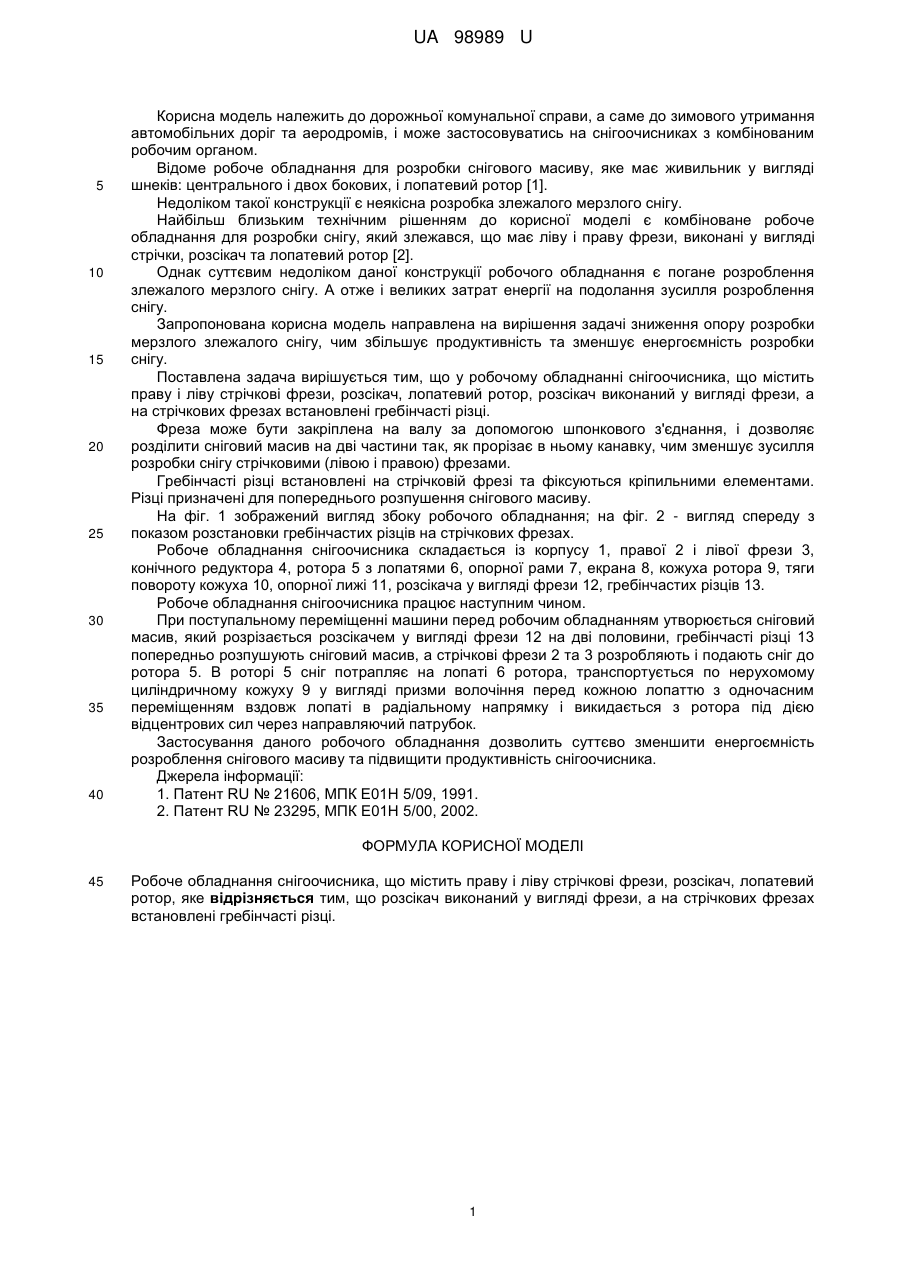

Реферат: UA 98989 U UA 98989 U 5 10 15 20 25 30 35 40 Корисна модель належить до дорожньої комунальної справи, а саме до зимового утримання автомобільних доріг та аеродромів, і може застосовуватись на снігоочисниках з комбінованим робочим органом. Відоме робоче обладнання для розробки снігового масиву, яке має живильник у вигляді шнеків: центрального і двох бокових, і лопатевий ротор [1]. Недоліком такої конструкції є неякісна розробка злежалого мерзлого снігу. Найбільш близьким технічним рішенням до корисної моделі є комбіноване робоче обладнання для розробки снігу, який злежався, що має ліву і праву фрези, виконані у вигляді стрічки, розсікач та лопатевий ротор [2]. Однак суттєвим недоліком даної конструкції робочого обладнання є погане розроблення злежалого мерзлого снігу. А отже і великих затрат енергії на подолання зусилля розроблення снігу. Запропонована корисна модель направлена на вирішення задачі зниження опору розробки мерзлого злежалого снігу, чим збільшує продуктивність та зменшує енергоємність розробки снігу. Поставлена задача вирішується тим, що у робочому обладнанні снігоочисника, що містить праву і ліву стрічкові фрези, розсікач, лопатевий ротор, розсікач виконаний у вигляді фрези, а на стрічкових фрезах встановлені гребінчасті різці. Фреза може бути закріплена на валу за допомогою шпонкового з'єднання, і дозволяє розділити сніговий масив на дві частини так, як прорізає в ньому канавку, чим зменшує зусилля розробки снігу стрічковими (лівою і правою) фрезами. Гребінчасті різці встановлені на стрічковій фрезі та фіксуються кріпильними елементами. Різці призначені для попереднього розпушення снігового масиву. На фіг. 1 зображений вигляд збоку робочого обладнання; на фіг. 2 - вигляд спереду з показом розстановки гребінчастих різців на стрічкових фрезах. Робоче обладнання снігоочисника складається із корпусу 1, правої 2 і лівої фрези 3, конічного редуктора 4, ротора 5 з лопатями 6, опорної рами 7, екрана 8, кожуха ротора 9, тяги повороту кожуха 10, опорної лижі 11, розсікача у вигляді фрези 12, гребінчастих різців 13. Робоче обладнання снігоочисника працює наступним чином. При поступальному переміщенні машини перед робочим обладнанням утворюється сніговий масив, який розрізається розсікачем у вигляді фрези 12 на дві половини, гребінчасті різці 13 попередньо розпушують сніговий масив, а стрічкові фрези 2 та 3 розробляють і подають сніг до ротора 5. В роторі 5 сніг потрапляє на лопаті 6 ротора, транспортується по нерухомому циліндричному кожуху 9 у вигляді призми волочіння перед кожною лопаттю з одночасним переміщенням вздовж лопаті в радіальному напрямку і викидається з ротора під дією відцентрових сил через направляючий патрубок. Застосування даного робочого обладнання дозволить суттєво зменшити енергоємність розроблення снігового масиву та підвищити продуктивність снігоочисника. Джерела інформації: 1. Патент RU № 21606, МПК Е01Н 5/09, 1991. 2. Патент RU № 23295, МПК Е01Н 5/00, 2002. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Робоче обладнання снігоочисника, що містить праву і ліву стрічкові фрези, розсікач, лопатевий ротор, яке відрізняється тим, що розсікач виконаний у вигляді фрези, а на стрічкових фрезах встановлені гребінчасті різці. 1 UA 98989 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
