Прилад для визначення оптимального місця закріплення приєднувального пристрою до рами асиметричної дискової борони

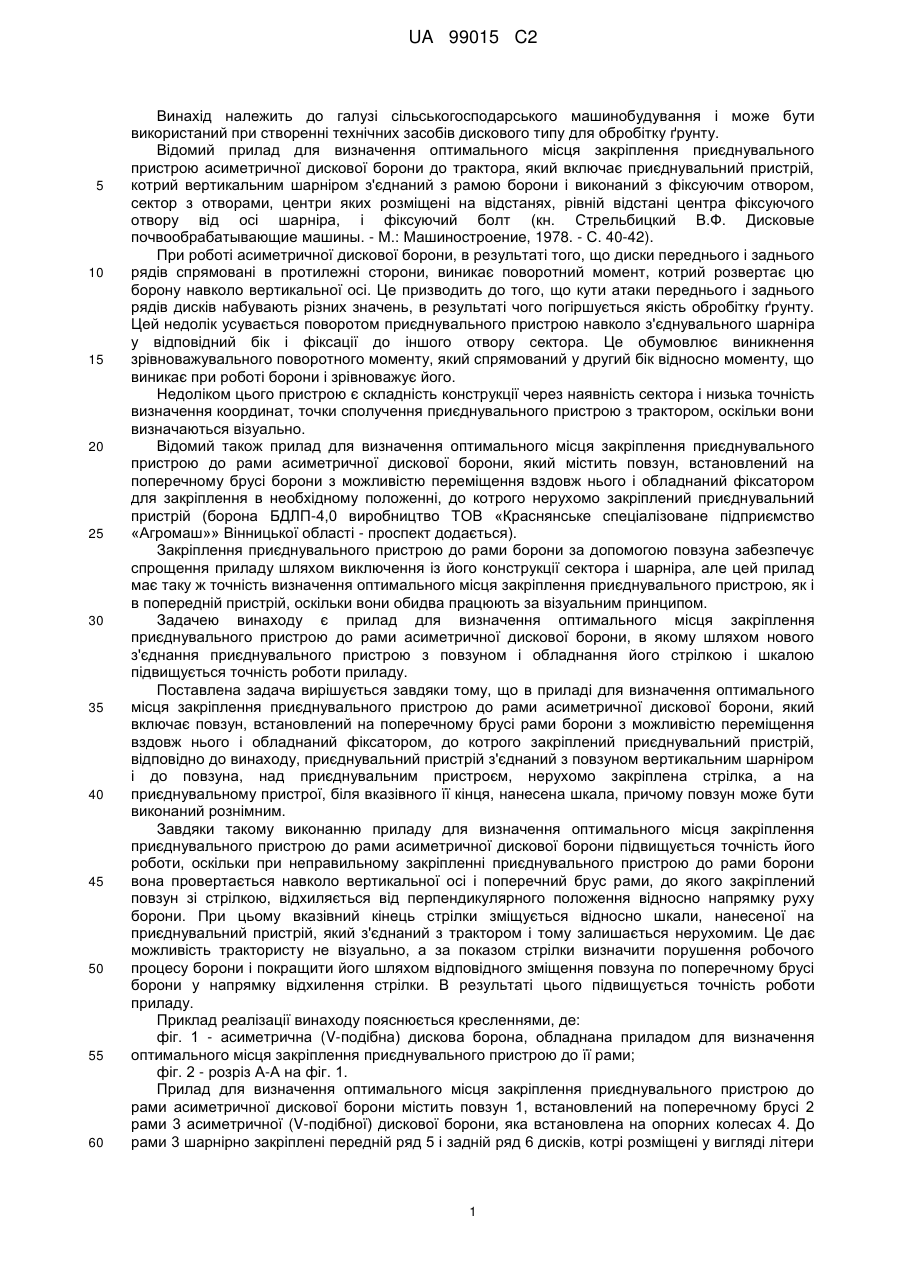

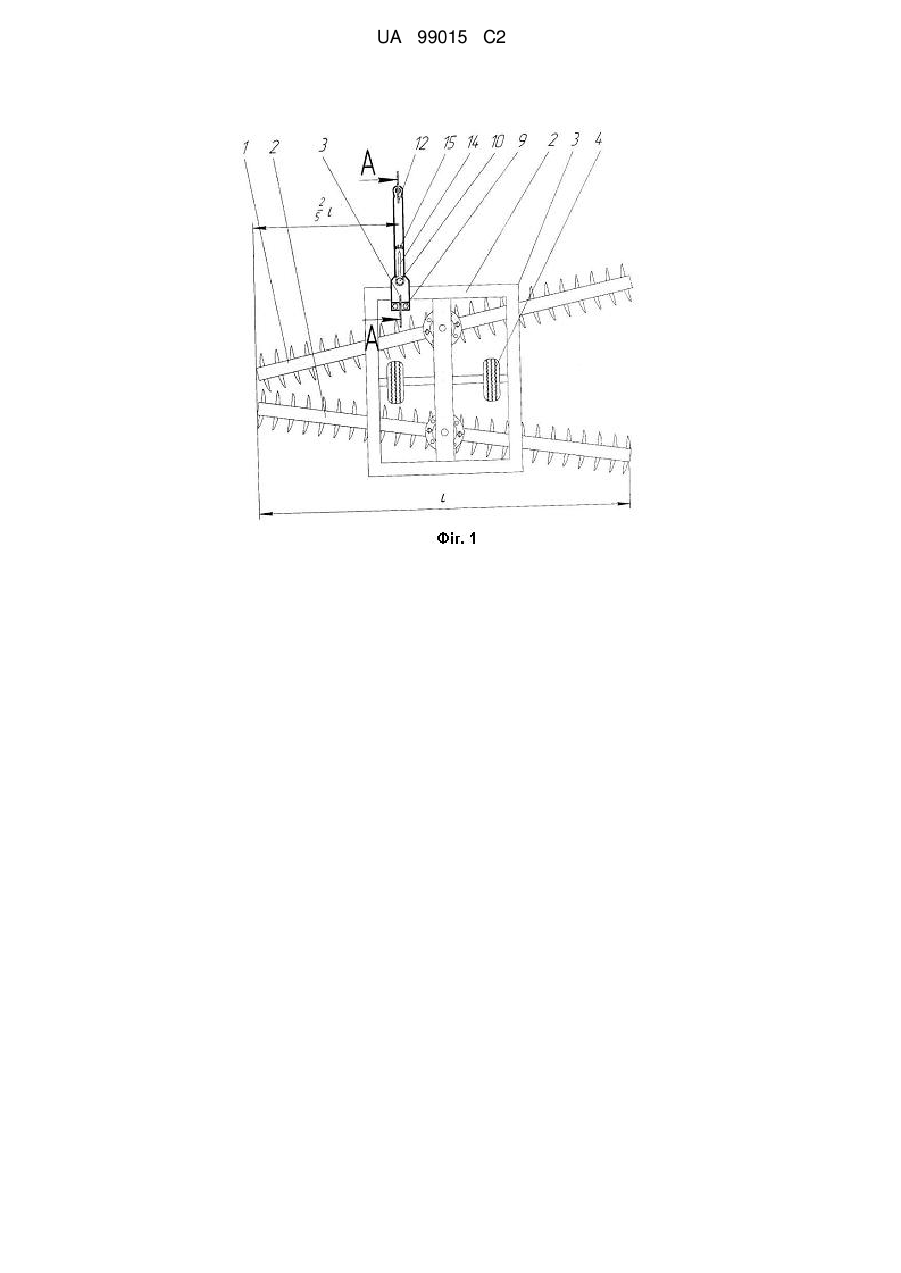

Реферат: Заявлений прилад для визначення оптимального місця закріплення приєднувального пристрою до рами асиметричної дискової борони включає повзун, встановлений на поперечному брусі рами борони з можливістю переміщення вздовж нього і обладнаний фіксатором, до якого закріплений приєднувальний пристрій. Приєднувальний пристрій з'єднаний з повзуном вертикальним шарніром. До повзуна, над приєднувальним пристроєм, нерухомо закріплена стрілка, а на приєднувальному пристрої, біля вказівного її кінця, нанесена шкала. UA 99015 C2 (12) UA 99015 C2 UA 99015 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний при створенні технічних засобів дискового типу для обробітку ґрунту. Відомий прилад для визначення оптимального місця закріплення приєднувального пристрою асиметричної дискової борони до трактора, який включає приєднувальний пристрій, котрий вертикальним шарніром з'єднаний з рамою борони і виконаний з фіксуючим отвором, сектор з отворами, центри яких розміщені на відстанях, рівній відстані центра фіксуючого отвору від осі шарніра, і фіксуючий болт (кн. Стрельбицкий В.Ф. Дисковые почвообрабатывающие машины. - М.: Машиностроение, 1978. - С. 40-42). При роботі асиметричної дискової борони, в результаті того, що диски переднього і заднього рядів спрямовані в протилежні сторони, виникає поворотний момент, котрий розвертає цю борону навколо вертикальної осі. Це призводить до того, що кути атаки переднього і заднього рядів дисків набувають різних значень, в результаті чого погіршується якість обробітку ґрунту. Цей недолік усувається поворотом приєднувального пристрою навколо з'єднувального шарніра у відповідний бік і фіксації до іншого отвору сектора. Це обумовлює виникнення зрівноважувального поворотного моменту, який спрямований у другий бік відносно моменту, що виникає при роботі борони і зрівноважує його. Недоліком цього пристрою є складність конструкції через наявність сектора і низька точність визначення координат, точки сполучення приєднувального пристрою з трактором, оскільки вони визначаються візуально. Відомий також прилад для визначення оптимального місця закріплення приєднувального пристрою до рами асиметричної дискової борони, який містить повзун, встановлений на поперечному брусі борони з можливістю переміщення вздовж нього і обладнаний фіксатором для закріплення в необхідному положенні, до котрого нерухомо закріплений приєднувальний пристрій (борона БДЛП-4,0 виробництво ТОВ «Краснянське спеціалізоване підприємство «Агромаш»» Вінницької області - проспект додається). Закріплення приєднувального пристрою до рами борони за допомогою повзуна забезпечує спрощення приладу шляхом виключення із його конструкції сектора і шарніра, але цей прилад має таку ж точність визначення оптимального місця закріплення приєднувального пристрою, як і в попередній пристрій, оскільки вони обидва працюють за візуальним принципом. Задачею винаходу є прилад для визначення оптимального місця закріплення приєднувального пристрою до рами асиметричної дискової борони, в якому шляхом нового з'єднання приєднувального пристрою з повзуном і обладнання його стрілкою і шкалою підвищується точність роботи приладу. Поставлена задача вирішується завдяки тому, що в приладі для визначення оптимального місця закріплення приєднувального пристрою до рами асиметричної дискової борони, який включає повзун, встановлений на поперечному брусі рами борони з можливістю переміщення вздовж нього і обладнаний фіксатором, до котрого закріплений приєднувальний пристрій, відповідно до винаходу, приєднувальний пристрій з'єднаний з повзуном вертикальним шарніром і до повзуна, над приєднувальним пристроєм, нерухомо закріплена стрілка, а на приєднувальному пристрої, біля вказівного її кінця, нанесена шкала, причому повзун може бути виконаний рознімним. Завдяки такому виконанню приладу для визначення оптимального місця закріплення приєднувального пристрою до рами асиметричної дискової борони підвищується точність його роботи, оскільки при неправильному закріпленні приєднувального пристрою до рами борони вона провертається навколо вертикальної осі і поперечний брус рами, до якого закріплений повзун зі стрілкою, відхиляється від перпендикулярного положення відносно напрямку руху борони. При цьому вказівний кінець стрілки зміщується відносно шкали, нанесеної на приєднувальний пристрій, який з'єднаний з трактором і тому залишається нерухомим. Це дає можливість трактористу не візуально, а за показом стрілки визначити порушення робочого процесу борони і покращити його шляхом відповідного зміщення повзуна по поперечному брусі борони у напрямку відхилення стрілки. В результаті цього підвищується точність роботи приладу. Приклад реалізації винаходу пояснюється кресленнями, де: фіг. 1 - асиметрична (V-подібна) дискова борона, обладнана приладом для визначення оптимального місця закріплення приєднувального пристрою до її рами; фіг. 2 - розріз А-А на фіг. 1. Прилад для визначення оптимального місця закріплення приєднувального пристрою до рами асиметричної дискової борони містить повзун 1, встановлений на поперечному брусі 2 рами 3 асиметричної (V-подібної) дискової борони, яка встановлена на опорних колесах 4. До рами 3 шарнірно закріплені передній ряд 5 і задній ряд 6 дисків, котрі розміщені у вигляді літери 1 UA 99015 C2 5 10 15 20 25 30 «V». Якщо прилад розроблений для використання лише на одній машині, то використовується простіший за конструкцією нерознімний повзун 1, а фіксатор виконаний у вигляді болта з контргайкою, загвинченого у нарізний отвір у стінці повзуна (на кресленнях не показаний). Якщо ж прилад розробляється для почергового використання на багатьох боронах, то застосовується більш складний рознімний повзун 1 (фіг. 2), виконаний у вигляді двох плоских пластин верхньої 7 і нижньої 8, встановлених на поперечний брус 2 рами 3 борони. Задня частина пластин 7 і 8 стягується болтами-фіксаторами 9, а в передній частині вони з'єднуються ступінчастою віссю 10, на котрій вільно встановлена втулка 11. До втулки 11, приварений приєднувальний пристрій 12, кріплення якого підсилене косинкою 13 і призначений він для з'єднання борони з трактором. До повзуна 1 головкою осі 10 нерухомо закріплена стрілка 14. На приєднувальному пристрої 13 біля вказівного кінця стрілки 14 нанесена шкала 15. Використання приладу для визначення оптимального місця закріплення приєднувального пристрою до рами асиметричної дискової борони проводиться таким чином. Повзун 1 приладу встановлюється на поперечний брус 2 рами 3 борони на відстані, рівній 2/5 її ширини захвату L від сліду крайнього диска, розміщеного збоку борони, де відстань між кінцями осей рядів 5 і 6 дисків є меншою (фіг. 1) і закріплюється болтами-фіксаторами 9, а приєднувальним пристроєм 12 борона з'єднується з трактором і рухається по полю з приблизно середнім питомим опором ґрунту дисковій бороні для регіону, де планується використання розробленої борони. Після проходу 10 м, коли встановлюється нормальна робота борони, агрегат зупиняється і тракторист перевіряє положення стрілки 14 відносно шкали 15. Як правило, вказівний кінець стрілки 14 відхилений від середньої поділки шкали 15. Тому відпускаються болти-фіксатори 9 і повзун 1 переміщується 30 мм у напрямку відхилення стріли 14 і дослід повторюється. Після того, як вказівний кінець стрілки 14 співпаде з середньою лінією шкали досліди припиняються, а місце розміщення приєднувального пристрою є оптимальним. Тому, якщо прилад призначений для використання тільки на одній бороні, то приєднувальний пристрій 12 приварюється до повзуна 1 і борона стає придатною для експлуатування. А якщо прилад призначений для почергового використання на багатьох дискових боронах, та на брусі 2 рами 3 біля повзуна 1 робляться відповідні мітки. Після цього прилад демонтується з рами борони і на місці розміщення повзуна 1, симетрично до зроблених міток, в залежності від типу борони, до бруса 2 закріплюється навісний чи причіпний пристрій і борона може передаватись до експлуатування. ФОРМУЛА ВИНАХОДУ 35 40 1. Прилад для визначення оптимального місця закріплення приєднувального пристрою до рами асиметричної дискової борони, який включає повзун, встановлений на поперечному брусі рами борони з можливістю переміщення вздовж нього і обладнаний фіксатором, до якого закріплений приєднувальний пристрій, який відрізняється тим, що приєднувальний пристрій з'єднаний з повзуном вертикальним шарніром і до повзуна, над приєднувальним пристроєм, нерухомо закріплена стрілка, а на приєднувальному пристрої, біля вказівного її кінця, нанесена шкала. 2. Прилад за п. 1, який відрізняється тим, що повзун виконаний рознімним. 2 UA 99015 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
