Гнучкий спірально-фасонний конвеєр

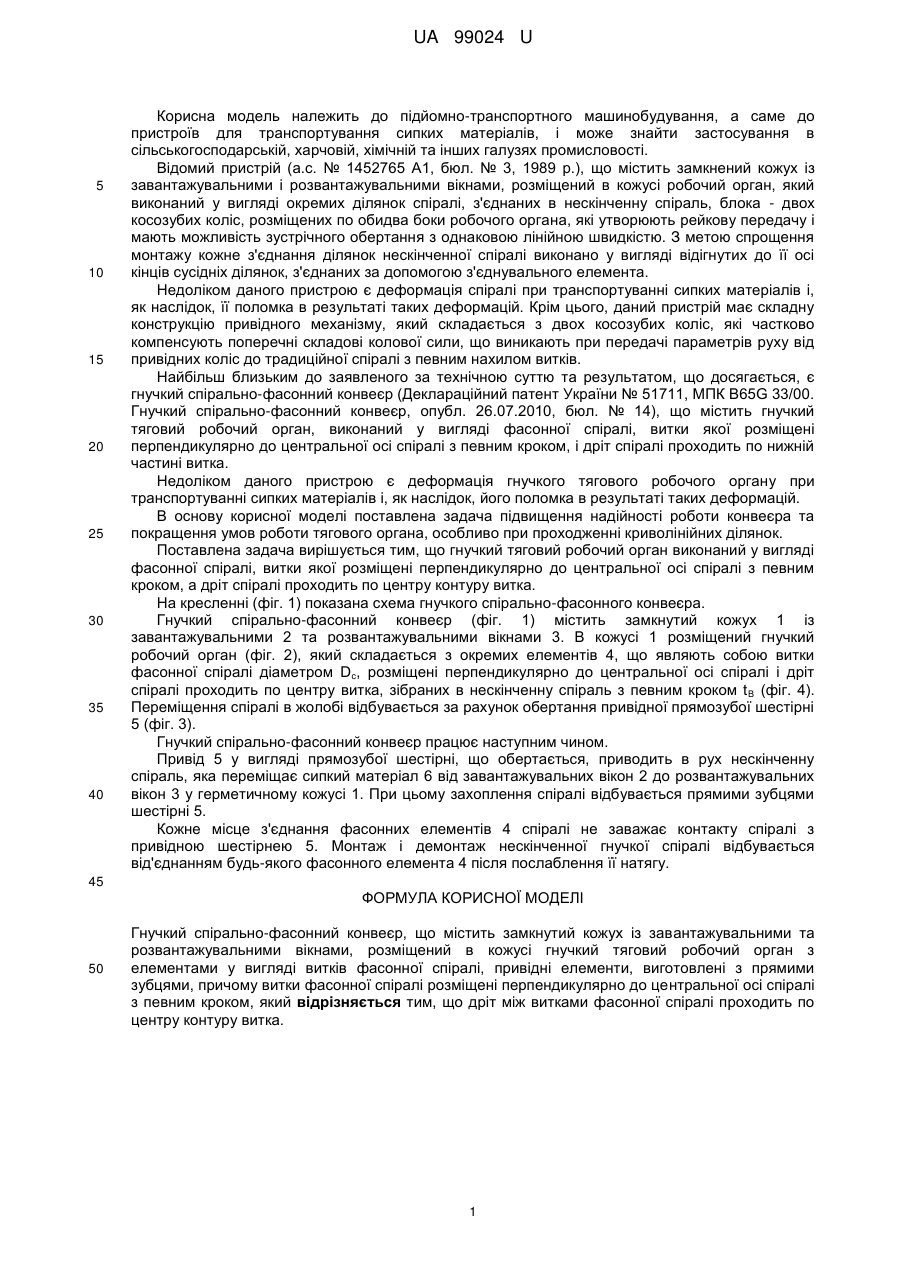

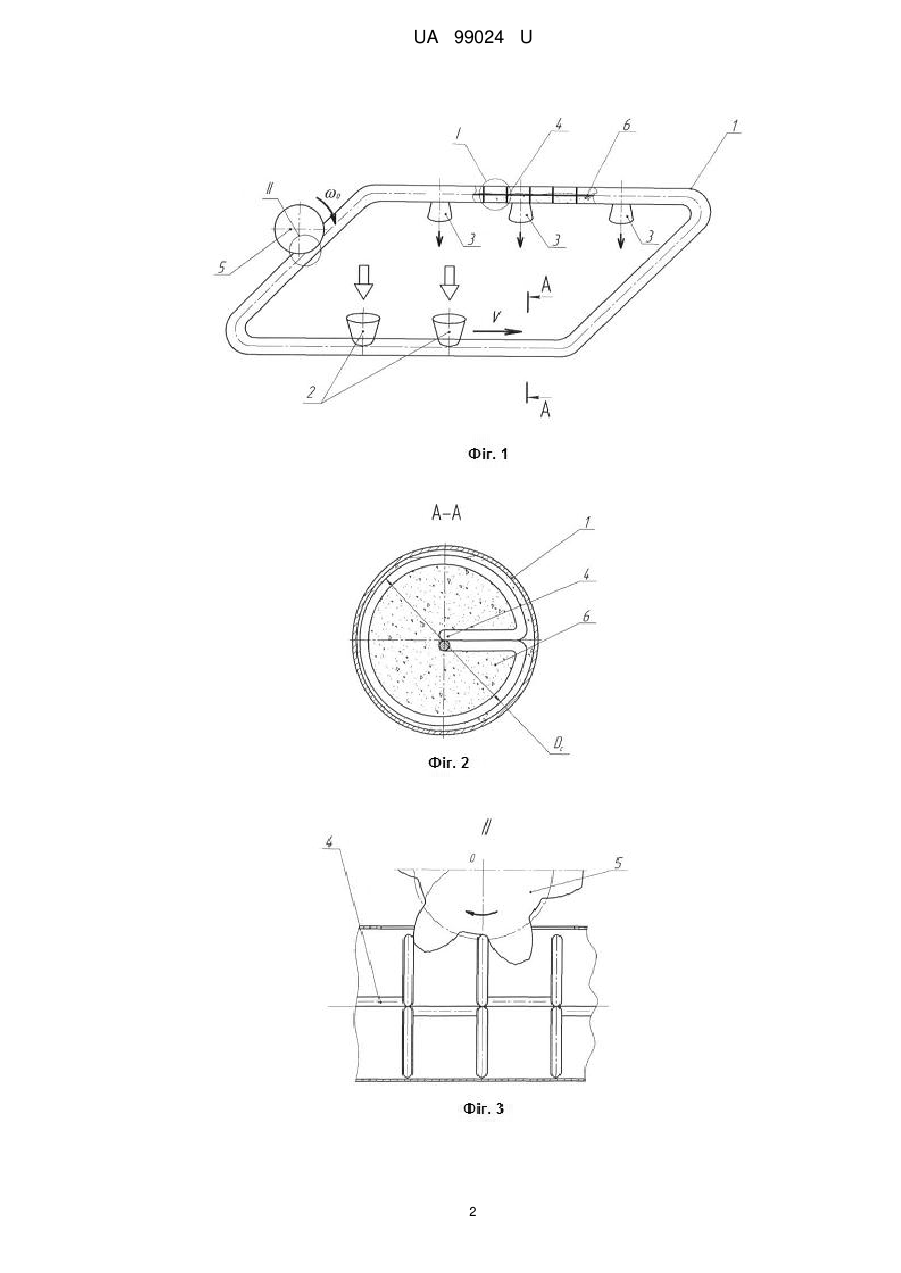

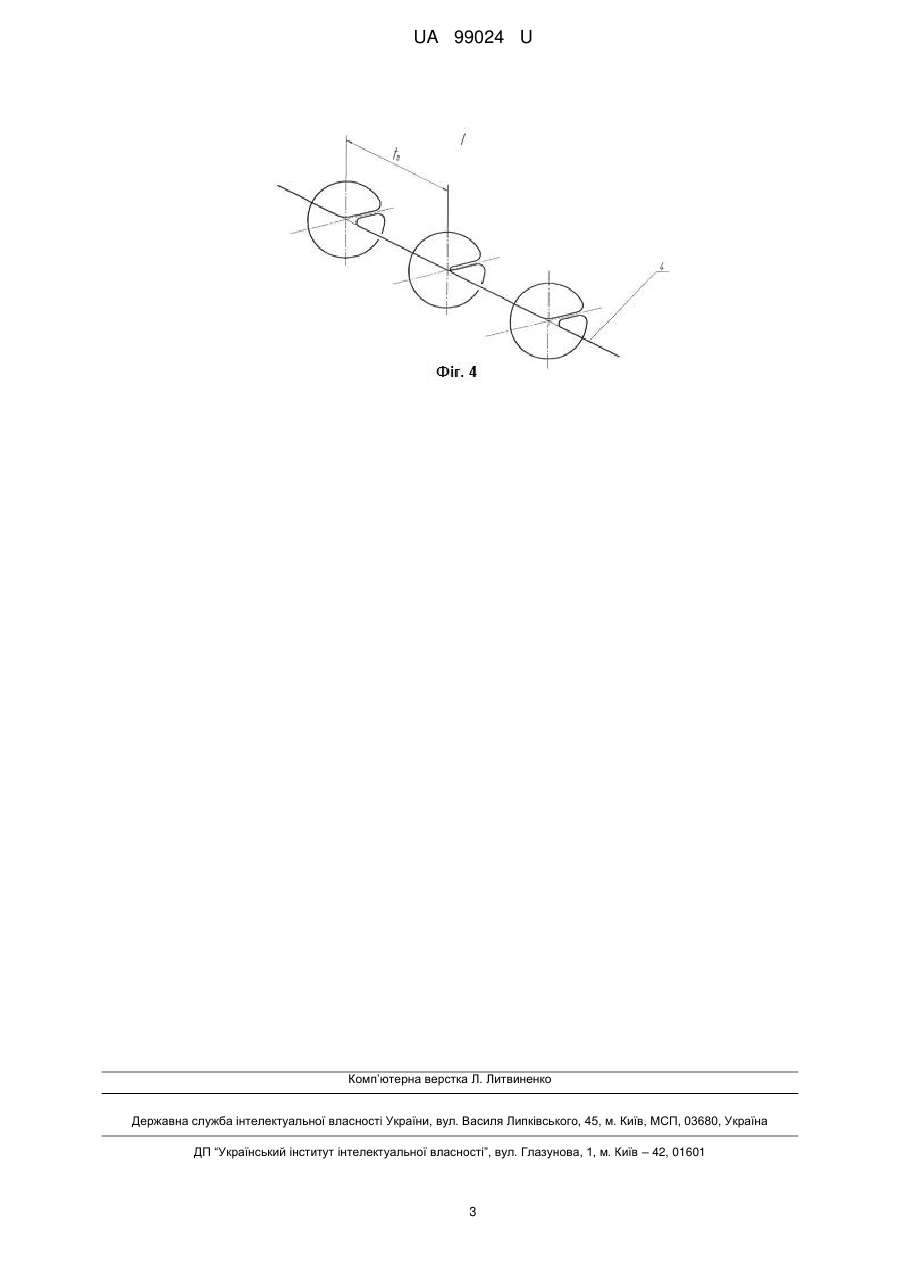

Реферат: Гнучкий спірально-фасонний конвеєр містить замкнутий кожух із завантажувальними та розвантажувальними вікнами, розміщений в кожусі гнучкий тяговий робочий орган з елементами у вигляді витків фасонної спіралі, привідні елементи, виготовлені з прямими зубцями. Витки фасонної спіралі розміщені перпендикулярно до центральної осі спіралі з певним кроком, а дріт між витками фасонної спіралі проходить по центру контуру витка. UA 99024 U (12) UA 99024 U UA 99024 U 5 10 15 20 25 30 35 40 Корисна модель належить до підйомно-транспортного машинобудування, а саме до пристроїв для транспортування сипких матеріалів, і може знайти застосування в сільськогосподарській, харчовій, хімічній та інших галузях промисловості. Відомий пристрій (а.с. № 1452765 А1, бюл. № 3, 1989 р.), що містить замкнений кожух із завантажувальними і розвантажувальними вікнами, розміщений в кожусі робочий орган, який виконаний у вигляді окремих ділянок спіралі, з'єднаних в нескінченну спіраль, блока - двох косозубих коліс, розміщених по обидва боки робочого органа, які утворюють рейкову передачу і мають можливість зустрічного обертання з однаковою лінійною швидкістю. З метою спрощення монтажу кожне з'єднання ділянок нескінченної спіралі виконано у вигляді відігнутих до її осі кінців сусідніх ділянок, з'єднаних за допомогою з'єднувального елемента. Недоліком даного пристрою є деформація спіралі при транспортуванні сипких матеріалів і, як наслідок, її поломка в результаті таких деформацій. Крім цього, даний пристрій має складну конструкцію привідного механізму, який складається з двох косозубих коліс, які частково компенсують поперечні складові колової сили, що виникають при передачі параметрів руху від привідних коліс до традиційної спіралі з певним нахилом витків. Найбільш близьким до заявленого за технічною суттю та результатом, що досягається, є гнучкий спірально-фасонний конвеєр (Деклараційний патент України № 51711, МПК В65G 33/00. Гнучкий спірально-фасонний конвеєр, опубл. 26.07.2010, бюл. № 14), що містить гнучкий тяговий робочий орган, виконаний у вигляді фасонної спіралі, витки якої розміщені перпендикулярно до центральної осі спіралі з певним кроком, і дріт спіралі проходить по нижній частині витка. Недоліком даного пристрою є деформація гнучкого тягового робочого органу при транспортуванні сипких матеріалів і, як наслідок, його поломка в результаті таких деформацій. В основу корисної моделі поставлена задача підвищення надійності роботи конвеєра та покращення умов роботи тягового органа, особливо при проходженні криволінійних ділянок. Поставлена задача вирішується тим, що гнучкий тяговий робочий орган виконаний у вигляді фасонної спіралі, витки якої розміщені перпендикулярно до центральної осі спіралі з певним кроком, а дріт спіралі проходить по центру контуру витка. На кресленні (фіг. 1) показана схема гнучкого спірально-фасонного конвеєра. Гнучкий спірально-фасонний конвеєр (фіг. 1) містить замкнутий кожух 1 із завантажувальними 2 та розвантажувальними вікнами 3. В кожусі 1 розміщений гнучкий робочий орган (фіг. 2), який складається з окремих елементів 4, що являють собою витки фасонної спіралі діаметром Dc, розміщені перпендикулярно до центральної осі спіралі і дріт спіралі проходить по центру витка, зібраних в нескінченну спіраль з певним кроком t B (фіг. 4). Переміщення спіралі в жолобі відбувається за рахунок обертання привідної прямозубої шестірні 5 (фіг. 3). Гнучкий спірально-фасонний конвеєр працює наступним чином. Привід 5 у вигляді прямозубої шестірні, що обертається, приводить в рух нескінченну спіраль, яка переміщає сипкий матеріал 6 від завантажувальних вікон 2 до розвантажувальних вікон 3 у герметичному кожусі 1. При цьому захоплення спіралі відбувається прямими зубцями шестірні 5. Кожне місце з'єднання фасонних елементів 4 спіралі не заважає контакту спіралі з привідною шестірнею 5. Монтаж і демонтаж нескінченної гнучкої спіралі відбувається від'єднанням будь-якого фасонного елемента 4 після послаблення її натягу. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Гнучкий спірально-фасонний конвеєр, що містить замкнутий кожух із завантажувальними та розвантажувальними вікнами, розміщений в кожусі гнучкий тяговий робочий орган з елементами у вигляді витків фасонної спіралі, привідні елементи, виготовлені з прямими зубцями, причому витки фасонної спіралі розміщені перпендикулярно до центральної осі спіралі з певним кроком, який відрізняється тим, що дріт між витками фасонної спіралі проходить по центру контуру витка. 1 UA 99024 U 2 UA 99024 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
