Гнучкий ланцюговий конвеєр

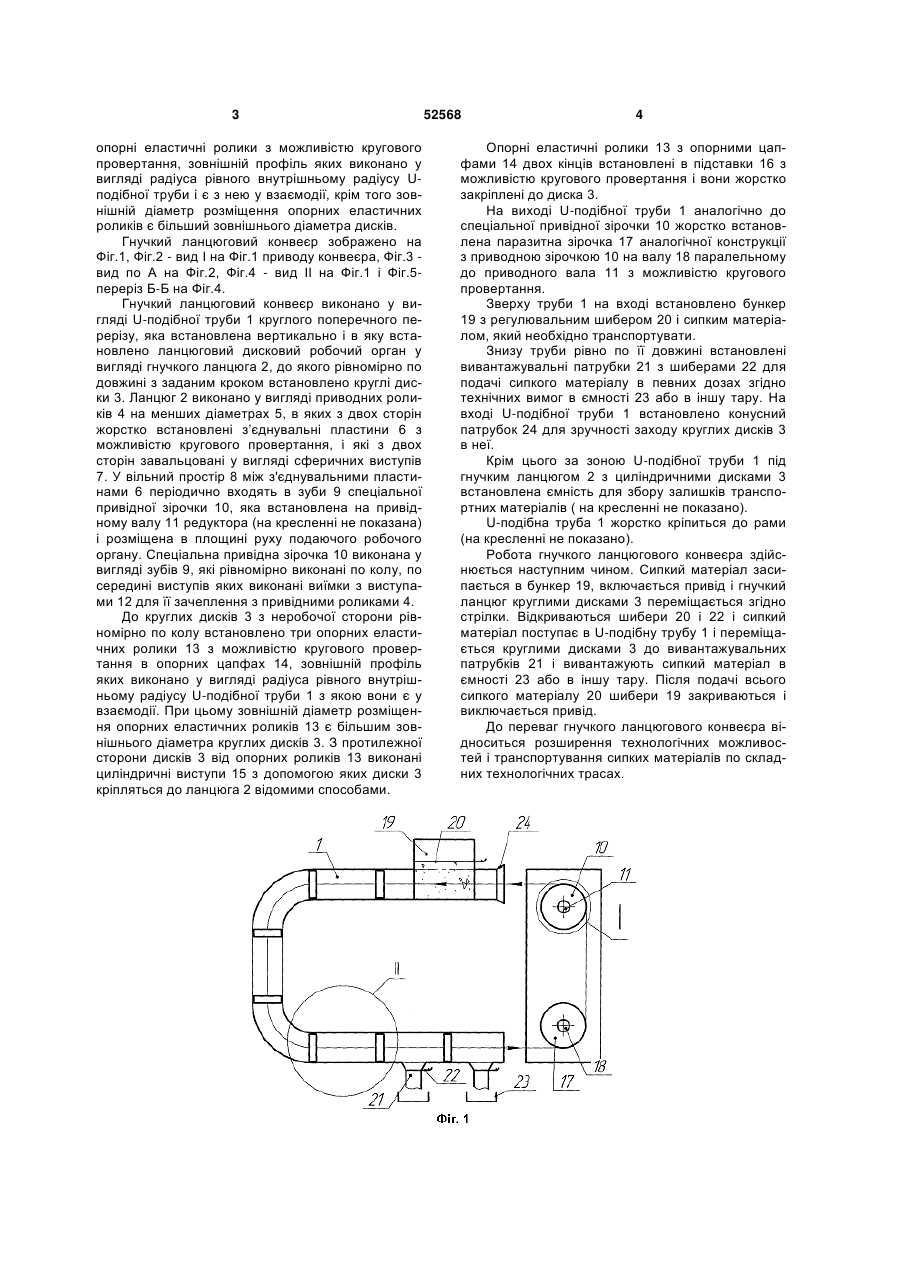

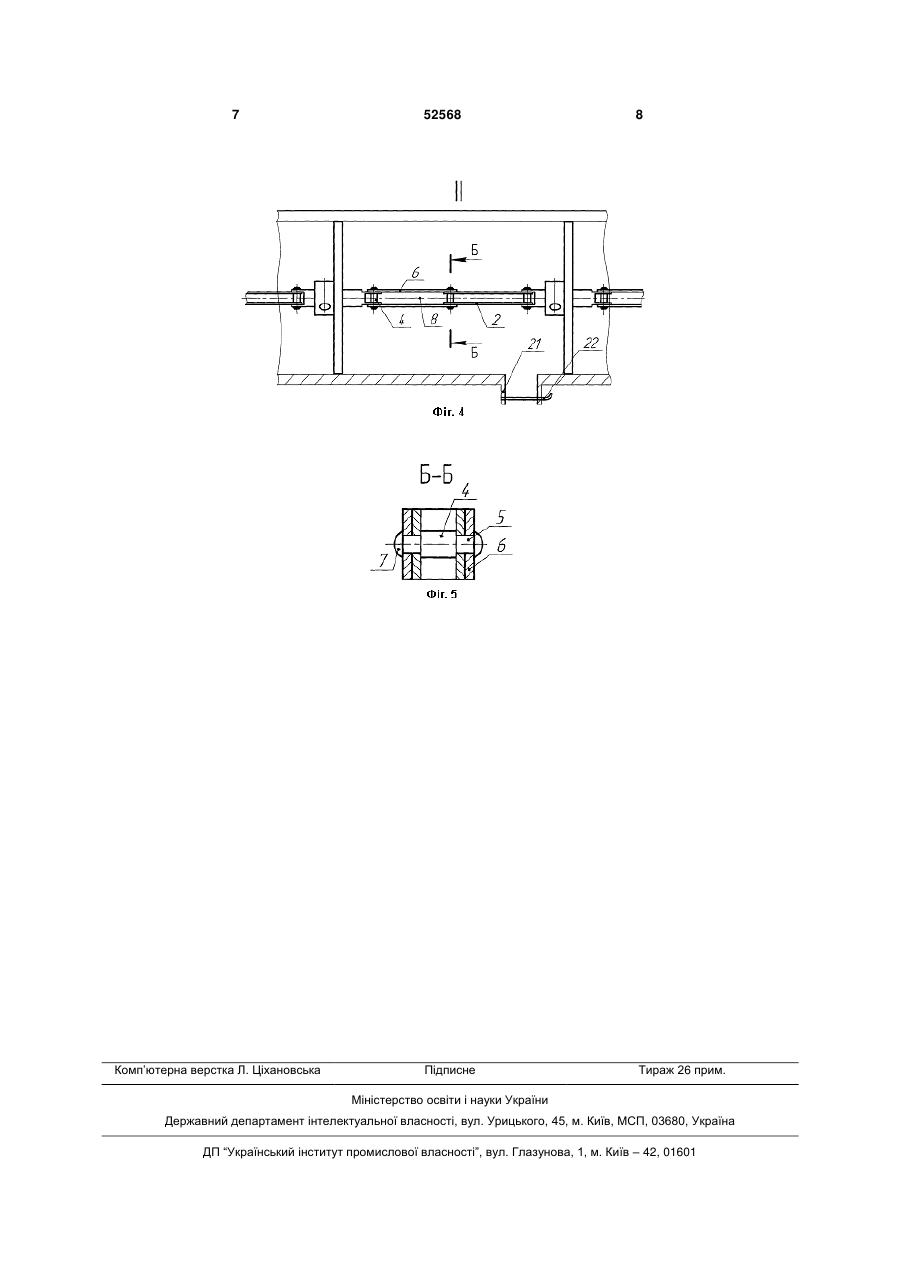

Гнучкий ланцюговий конвеєр, що виконаний у вигляді труби, в яку встановлений гнучкий ланцюговий дисковий робочий орган з круглими дисками з можливістю осьового переміщення, приводу, бункера, завантажувально-розвантажувальних пристроїв, ємності для збирання транспортованої сировини, який відрізняється тим, що труба виконана у вигляді U-подібної форми круглого поперечного перерізу, а привід оснащений спеціальною привідною зірочкою, що розміщена в площині руху робочого органа і виконана у взаємодії з лан U 2 (19) 1 3 опорні еластичні ролики з можливістю кругового провертання, зовнішній профіль яких виконано у вигляді радіуса рівного внутрішньому радіусу Uподібної труби і є з нею у взаємодії, крім того зовнішній діаметр розміщення опорних еластичних роликів є більший зовнішнього діаметра дисків. Гнучкий ланцюговий конвеєр зображено на Фіг.1, Фіг.2 - вид І на Фіг.1 приводу конвеєра, Фіг.3 вид по А на Фіг.2, Фіг.4 - вид II на Фіг.1 і Фіг.5переріз Б-Б на Фіг.4. Гнучкий ланцюговий конвеєр виконано у вигляді U-подібної труби 1 круглого поперечного перерізу, яка встановлена вертикально і в яку встановлено ланцюговий дисковий робочий орган у вигляді гнучкого ланцюга 2, до якого рівномірно по довжині з заданим кроком встановлено круглі диски 3. Ланцюг 2 виконано у вигляді приводних роликів 4 на менших діаметрах 5, в яких з двох сторін жорстко встановлені з’єднувальні пластини 6 з можливістю кругового провертання, і які з двох сторін завальцовані у вигляді сферичних виступів 7. У вільний простір 8 між з'єднувальними пластинами 6 періодично входять в зуби 9 спеціальної привідної зірочки 10, яка встановлена на привідному валу 11 редуктора (на кресленні не показана) і розміщена в площині руху подаючого робочого органу. Спеціальна привідна зірочка 10 виконана у вигляді зубів 9, які рівномірно виконані по колу, по середині виступів яких виконані виїмки з виступами 12 для її зачеплення з привідними роликами 4. До круглих дисків 3 з неробочої сторони рівномірно по колу встановлено три опорних еластичних ролики 13 з можливістю кругового провертання в опорних цапфах 14, зовнішній профіль яких виконано у вигляді радіуса рівного внутрішньому радіусу U-подібної труби 1 з якою вони є у взаємодії. При цьому зовнішній діаметр розміщення опорних еластичних роликів 13 є більшим зовнішнього діаметра круглих дисків 3. З протилежної сторони дисків 3 від опорних роликів 13 виконані циліндричні виступи 15 з допомогою яких диски 3 кріпляться до ланцюга 2 відомими способами. 52568 4 Опорні еластичні ролики 13 з опорними цапфами 14 двох кінців встановлені в підставки 16 з можливістю кругового провертання і вони жорстко закріплені до диска 3. На виході U-подібної труби 1 аналогічно до спеціальної привідної зірочки 10 жорстко встановлена паразитна зірочка 17 аналогічної конструкції з приводною зірочкою 10 на валу 18 паралельному до приводного вала 11 з можливістю кругового провертання. Зверху труби 1 на вході встановлено бункер 19 з регулювальним шибером 20 і сипким матеріалом, який необхідно транспортувати. Знизу труби рівно по її довжині встановлені вивантажувальні патрубки 21 з шиберами 22 для подачі сипкого матеріалу в певних дозах згідно технічних вимог в ємності 23 або в іншу тару. На вході U-подібної труби 1 встановлено конусний патрубок 24 для зручності заходу круглих дисків 3 в неї. Крім цього за зоною U-подібної труби 1 під гнучким ланцюгом 2 з циліндричними дисками 3 встановлена ємність для збору залишків транспортних матеріалів ( на кресленні не показано). U-подібна труба 1 жорстко кріпиться до рами (на кресленні не показано). Робота гнучкого ланцюгового конвеєра здійснюється наступним чином. Сипкий матеріал засипається в бункер 19, включається привід і гнучкий ланцюг круглими дисками 3 переміщається згідно стрілки. Відкриваються шибери 20 і 22 і сипкий матеріал поступає в U-подібну трубу 1 і переміщається круглими дисками 3 до вивантажувальних патрубків 21 і вивантажують сипкий матеріал в ємності 23 або в іншу тару. Після подачі всього сипкого матеріалу 20 шибери 19 закриваються і виключається привід. До переваг гнучкого ланцюгового конвеєра відноситься розширення технологічних можливостей і транспортування сипких матеріалів по складних технологічних трасах. 5 52568 6 7 Комп’ютерна верстка Л. Ціхановська 52568 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
