Система реєстрації сигналів

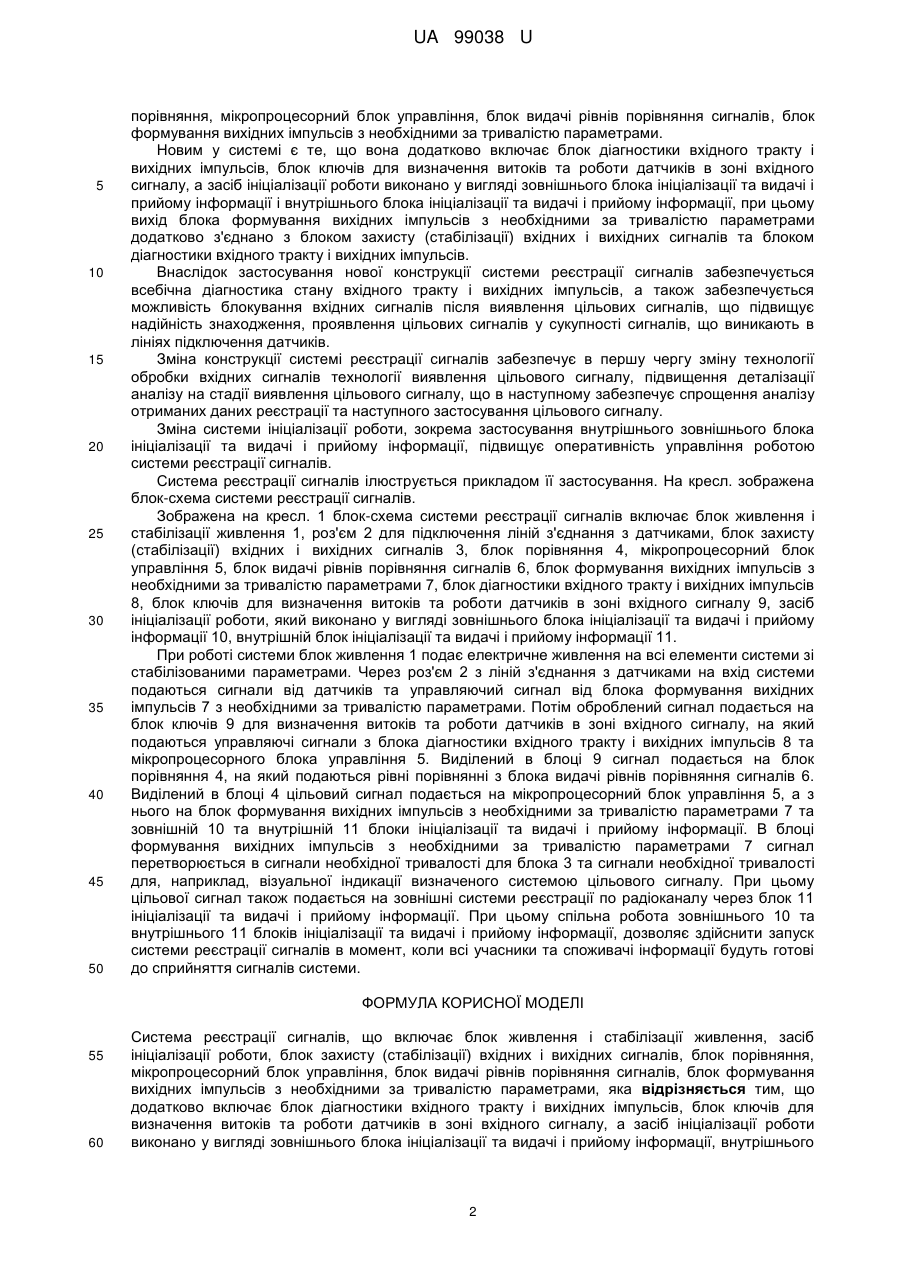

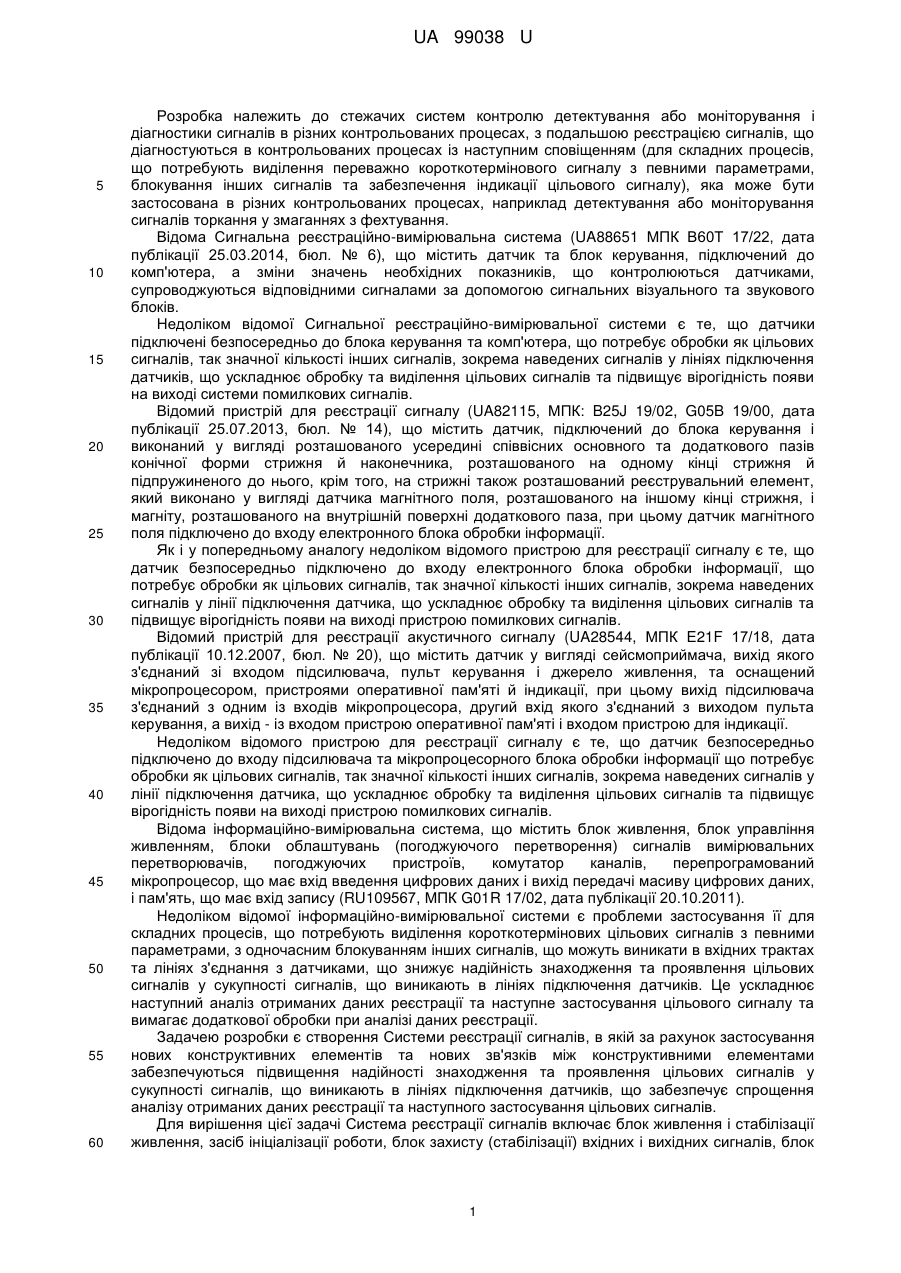

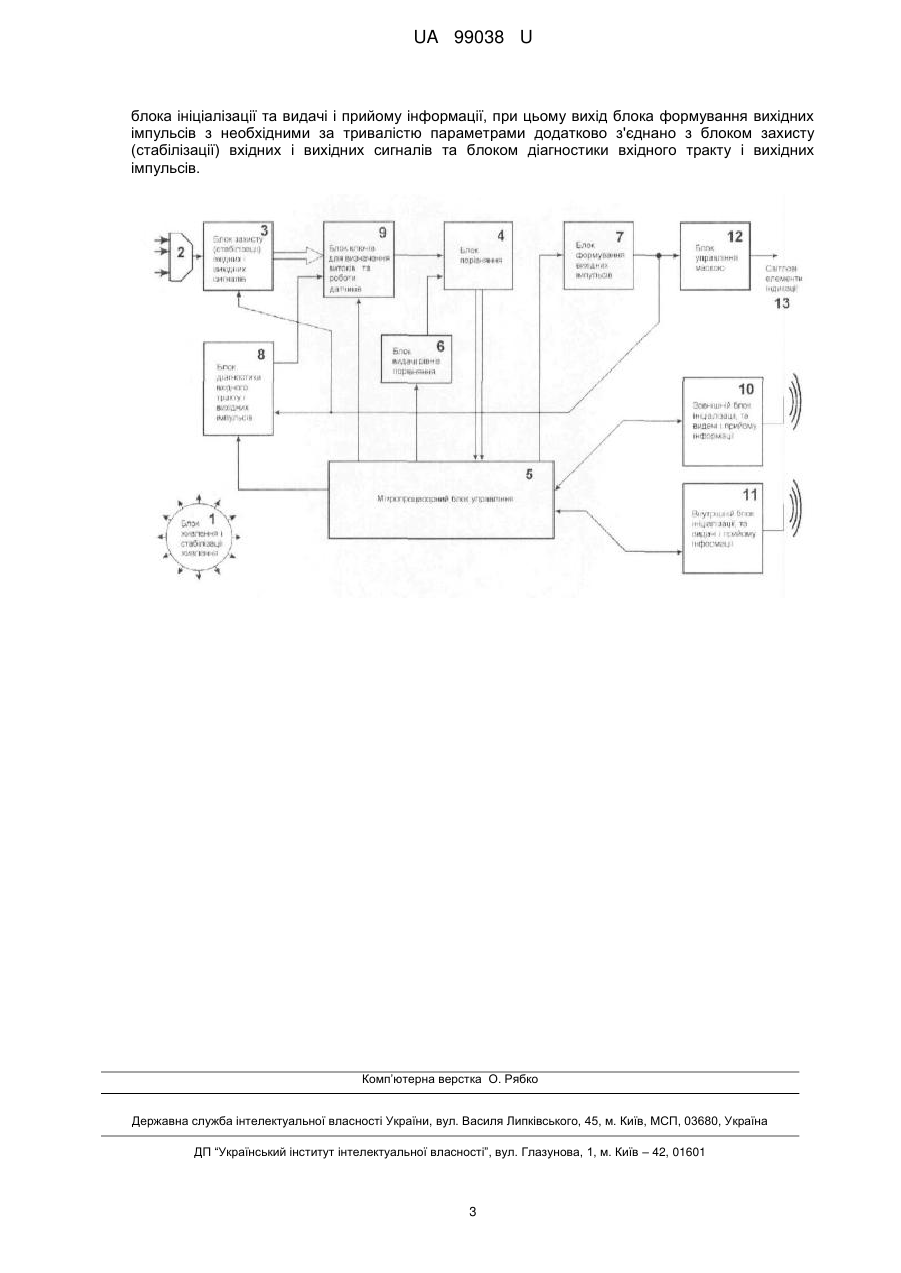

Реферат: Система реєстрації сигналів включає блок живлення і стабілізації живлення, засіб ініціалізації роботи, блок захисту (стабілізації) вхідних і вихідних сигналів, блок порівняння, мікропроцесорний блок управління, блок видачі рівнів порівняння сигналів, блок формування вихідних імпульсів з необхідними за тривалістю параметрами. Вона додатково включає блок діагностики вхідного тракту і вихідних імпульсів, блок ключів для визначення витоків та роботи датчиків в зоні вхідного сигналу, а засіб ініціалізації роботи виконано у вигляді зовнішнього блока ініціалізації та видачі і прийому інформації, внутрішнього блока ініціалізації та видачі і прийому інформації, при цьому вихід блока формування вихідних імпульсів з необхідними за тривалістю параметрами додатково з'єднано з блоком захисту (стабілізації) вхідних і вихідних сигналів та блоком діагностики вхідного тракту і вихідних імпульсів. UA 99038 U (54) СИСТЕМА РЕЄСТРАЦІЇ СИГНАЛІВ UA 99038 U UA 99038 U 5 10 15 20 25 30 35 40 45 50 55 60 Розробка належить до стежачих систем контролю детектування або моніторування і діагностики сигналів в різних контрольованих процесах, з подальшою реєстрацією сигналів, що діагностуються в контрольованих процесах із наступним сповіщенням (для складних процесів, що потребують виділення переважно короткотермінового сигналу з певними параметрами, блокування інших сигналів та забезпечення індикації цільового сигналу), яка може бути застосована в різних контрольованих процесах, наприклад детектування або моніторування сигналів торкання у змаганнях з фехтування. Відома Сигнальна реєстраційно-вимірювальна система (UA88651 МПК В60Т 17/22, дата публікації 25.03.2014, бюл. № 6), що містить датчик та блок керування, підключений до комп'ютера, а зміни значень необхідних показників, що контролюються датчиками, супроводжуються відповідними сигналами за допомогою сигнальних візуального та звукового блоків. Недоліком відомої Сигнальної реєстраційно-вимірювальної системи є те, що датчики підключені безпосередньо до блока керування та комп'ютера, що потребує обробки як цільових сигналів, так значної кількості інших сигналів, зокрема наведених сигналів у лініях підключення датчиків, що ускладнює обробку та виділення цільових сигналів та підвищує вірогідність появи на виході системи помилкових сигналів. Відомий пристрій для реєстрації сигналу (UA82115, МПК: B25J 19/02, G05B 19/00, дата публікації 25.07.2013, бюл. № 14), що містить датчик, підключений до блока керування і виконаний у вигляді розташованого усередині співвісних основного та додаткового пазів конічної форми стрижня й наконечника, розташованого на одному кінці стрижня й підпружиненого до нього, крім того, на стрижні також розташований реєструвальний елемент, який виконано у вигляді датчика магнітного поля, розташованого на іншому кінці стрижня, і магніту, розташованого на внутрішній поверхні додаткового паза, при цьому датчик магнітного поля підключено до входу електронного блока обробки інформації. Як і у попередньому аналогу недоліком відомого пристрою для реєстрації сигналу є те, що датчик безпосередньо підключено до входу електронного блока обробки інформації, що потребує обробки як цільових сигналів, так значної кількості інших сигналів, зокрема наведених сигналів у лінії підключення датчика, що ускладнює обробку та виділення цільових сигналів та підвищує вірогідність появи на виході пристрою помилкових сигналів. Відомий пристрій для реєстрації акустичного сигналу (UA28544, МПК E21F 17/18, дата публікації 10.12.2007, бюл. № 20), що містить датчик у вигляді сейсмоприймача, вихід якого з'єднаний зі входом підсилювача, пульт керування і джерело живлення, та оснащений мікропроцесором, пристроями оперативної пам'яті й індикації, при цьому вихід підсилювача з'єднаний з одним із входів мікропроцесора, другий вхід якого з'єднаний з виходом пульта керування, а вихід - із входом пристрою оперативної пам'яті і входом пристрою для індикації. Недоліком відомого пристрою для реєстрації сигналу є те, що датчик безпосередньо підключено до входу підсилювача та мікропроцесорного блока обробки інформації що потребує обробки як цільових сигналів, так значної кількості інших сигналів, зокрема наведених сигналів у лінії підключення датчика, що ускладнює обробку та виділення цільових сигналів та підвищує вірогідність появи на виході пристрою помилкових сигналів. Відома інформаційно-вимірювальна система, що містить блок живлення, блок управління живленням, блоки облаштувань (погоджуючого перетворення) сигналів вимірювальних перетворювачів, погоджуючих пристроїв, комутатор каналів, перепрограмований мікропроцесор, що має вхід введення цифрових даних і вихід передачі масиву цифрових даних, і пам'ять, що має вхід запису (RU109567, МПК G01R 17/02, дата публікації 20.10.2011). Недоліком відомої інформаційно-вимірювальної системи є проблеми застосування її для складних процесів, що потребують виділення короткотермінових цільових сигналів з певними параметрами, з одночасним блокуванням інших сигналів, що можуть виникати в вхідних трактах та лініях з'єднання з датчиками, що знижує надійність знаходження та проявлення цільових сигналів у сукупності сигналів, що виникають в лініях підключення датчиків. Це ускладнює наступний аналіз отриманих даних реєстрації та наступне застосування цільового сигналу та вимагає додаткової обробки при аналізі даних реєстрації. Задачею розробки є створення Системи реєстрації сигналів, в якій за рахунок застосування нових конструктивних елементів та нових зв'язків між конструктивними елементами забезпечуються підвищення надійності знаходження та проявлення цільових сигналів у сукупності сигналів, що виникають в лініях підключення датчиків, що забезпечує спрощення аналізу отриманих даних реєстрації та наступного застосування цільових сигналів. Для вирішення цієї задачі Система реєстрації сигналів включає блок живлення і стабілізації живлення, засіб ініціалізації роботи, блок захисту (стабілізації) вхідних і вихідних сигналів, блок 1 UA 99038 U 5 10 15 20 25 30 35 40 45 50 порівняння, мікропроцесорний блок управління, блок видачі рівнів порівняння сигналів, блок формування вихідних імпульсів з необхідними за тривалістю параметрами. Новим у системі є те, що вона додатково включає блок діагностики вхідного тракту і вихідних імпульсів, блок ключів для визначення витоків та роботи датчиків в зоні вхідного сигналу, а засіб ініціалізації роботи виконано у вигляді зовнішнього блока ініціалізації та видачі і прийому інформації і внутрішнього блока ініціалізації та видачі і прийому інформації, при цьому вихід блока формування вихідних імпульсів з необхідними за тривалістю параметрами додатково з'єднано з блоком захисту (стабілізації) вхідних і вихідних сигналів та блоком діагностики вхідного тракту і вихідних імпульсів. Внаслідок застосування нової конструкції системи реєстрації сигналів забезпечується всебічна діагностика стану вхідного тракту і вихідних імпульсів, а також забезпечується можливість блокування вхідних сигналів після виявлення цільових сигналів, що підвищує надійність знаходження, проявлення цільових сигналів у сукупності сигналів, що виникають в лініях підключення датчиків. Зміна конструкції системі реєстрації сигналів забезпечує в першу чергу зміну технології обробки вхідних сигналів технології виявлення цільового сигналу, підвищення деталізації аналізу на стадії виявлення цільового сигналу, що в наступному забезпечує спрощення аналізу отриманих даних реєстрації та наступного застосування цільового сигналу. Зміна системи ініціалізації роботи, зокрема застосування внутрішнього зовнішнього блока ініціалізації та видачі і прийому інформації, підвищує оперативність управління роботою системи реєстрації сигналів. Система реєстрації сигналів ілюструється прикладом її застосування. На кресл. зображена блок-схема системи реєстрації сигналів. Зображена на кресл. 1 блок-схема системи реєстрації сигналів включає блок живлення і стабілізації живлення 1, роз'єм 2 для підключення ліній з'єднання з датчиками, блок захисту (стабілізації) вхідних і вихідних сигналів 3, блок порівняння 4, мікропроцесорний блок управління 5, блок видачі рівнів порівняння сигналів 6, блок формування вихідних імпульсів з необхідними за тривалістю параметрами 7, блок діагностики вхідного тракту і вихідних імпульсів 8, блок ключів для визначення витоків та роботи датчиків в зоні вхідного сигналу 9, засіб ініціалізації роботи, який виконано у вигляді зовнішнього блока ініціалізації та видачі і прийому інформації 10, внутрішній блок ініціалізації та видачі і прийому інформації 11. При роботі системи блок живлення 1 подає електричне живлення на всі елементи системи зі стабілізованими параметрами. Через роз'єм 2 з ліній з'єднання з датчиками на вхід системи подаються сигнали від датчиків та управляючий сигнал від блока формування вихідних імпульсів 7 з необхідними за тривалістю параметрами. Потім оброблений сигнал подається на блок ключів 9 для визначення витоків та роботи датчиків в зоні вхідного сигналу, на який подаються управляючі сигнали з блока діагностики вхідного тракту і вихідних імпульсів 8 та мікропроцесорного блока управління 5. Виділений в блоці 9 сигнал подається на блок порівняння 4, на який подаються рівні порівнянні з блока видачі рівнів порівняння сигналів 6. Виділений в блоці 4 цільовий сигнал подається на мікропроцесорний блок управління 5, а з нього на блок формування вихідних імпульсів з необхідними за тривалістю параметрами 7 та зовнішній 10 та внутрішній 11 блоки ініціалізації та видачі і прийому інформації. В блоці формування вихідних імпульсів з необхідними за тривалістю параметрами 7 сигнал перетворюється в сигнали необхідної тривалості для блока 3 та сигнали необхідної тривалості для, наприклад, візуальної індикації визначеного системою цільового сигналу. При цьому цільової сигнал також подається на зовнішні системи реєстрації по радіоканалу через блок 11 ініціалізації та видачі і прийому інформації. При цьому спільна робота зовнішнього 10 та внутрішнього 11 блоків ініціалізації та видачі і прийому інформації, дозволяє здійснити запуск системи реєстрації сигналів в момент, коли всі учасники та споживачі інформації будуть готові до сприйняття сигналів системи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Система реєстрації сигналів, що включає блок живлення і стабілізації живлення, засіб ініціалізації роботи, блок захисту (стабілізації) вхідних і вихідних сигналів, блок порівняння, мікропроцесорний блок управління, блок видачі рівнів порівняння сигналів, блок формування вихідних імпульсів з необхідними за тривалістю параметрами, яка відрізняється тим, що додатково включає блок діагностики вхідного тракту і вихідних імпульсів, блок ключів для визначення витоків та роботи датчиків в зоні вхідного сигналу, а засіб ініціалізації роботи виконано у вигляді зовнішнього блока ініціалізації та видачі і прийому інформації, внутрішнього 2 UA 99038 U блока ініціалізації та видачі і прийому інформації, при цьому вихід блока формування вихідних імпульсів з необхідними за тривалістю параметрами додатково з'єднано з блоком захисту (стабілізації) вхідних і вихідних сигналів та блоком діагностики вхідного тракту і вихідних імпульсів. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
