Предмет одягу для частини тіла

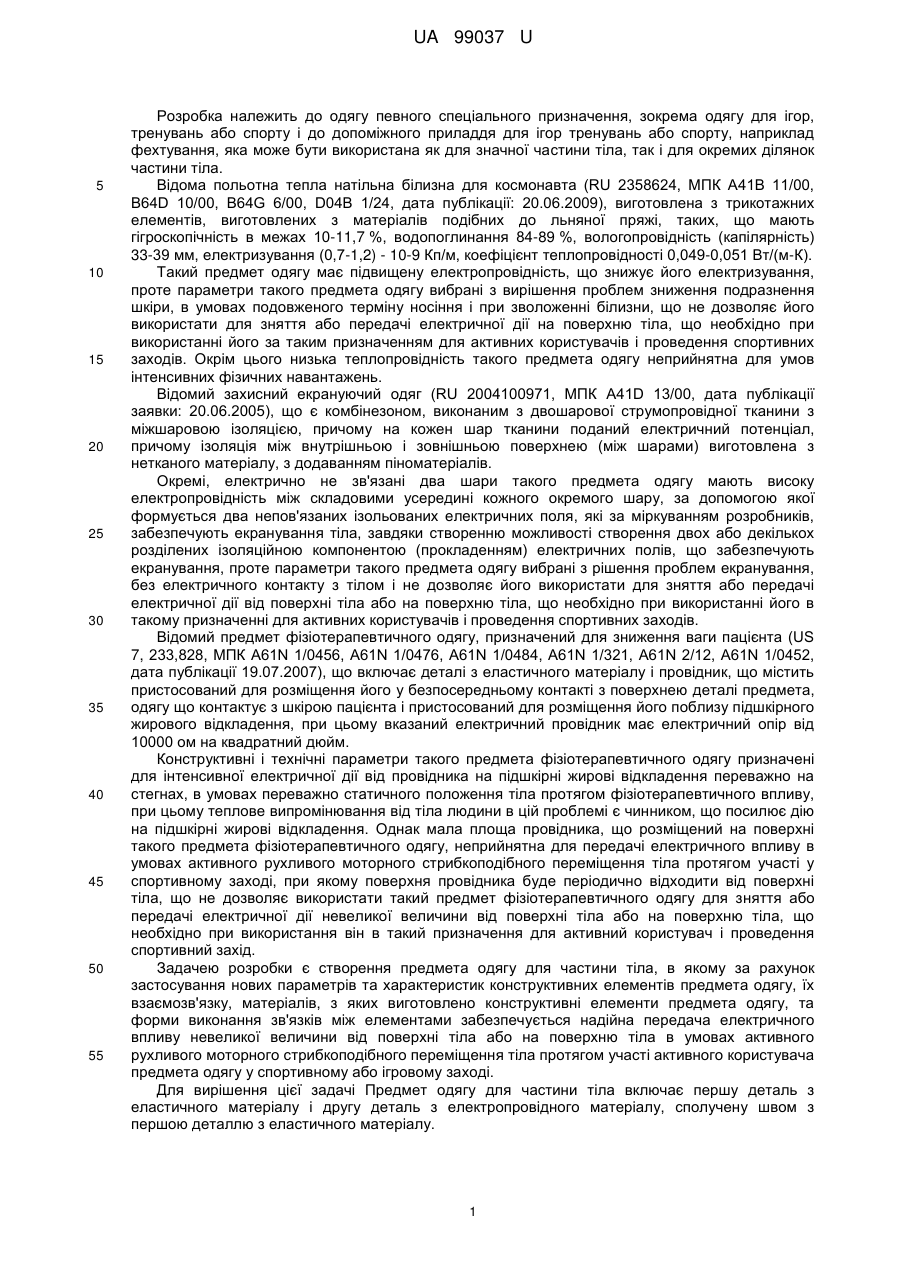

Реферат: Предмет одягу для частини тіла включає першу деталь з еластичного матеріалу і другу деталь з електропровідного матеріалу, сполучену швом з першою деталлю з еластичного матеріалу. Друга деталь з електропровідного матеріалу має поверхневий електричний опір до частини тіла в межах 1-15 Ом, причому вказані деталі у складі предмета одягу виконані з повітропроникних матеріалів, що не відбивають теплове випромінювання частини тіла, що покривається предметом одягу. UA 99037 U (54) ПРЕДМЕТ ОДЯГУ ДЛЯ ЧАСТИНИ ТІЛА UA 99037 U UA 99037 U 5 10 15 20 25 30 35 40 45 50 55 Розробка належить до одягу певного спеціального призначення, зокрема одягу для ігор, тренувань або спорту і до допоміжного приладдя для ігор тренувань або спорту, наприклад фехтування, яка може бути використана як для значної частини тіла, так і для окремих ділянок частини тіла. Відома польотна тепла натільна білизна для космонавта (RU 2358624, МПК А41В 11/00, B64D 10/00, B64G 6/00, D04B 1/24, дата публікації: 20.06.2009), виготовлена з трикотажних елементів, виготовлених з матеріалів подібних до льняної пряжі, таких, що мають гігроскопічність в межах 10-11,7 %, водопоглинання 84-89 %, вологопровідність (капілярність) 33-39 мм, електризування (0,7-1,2) - 10-9 Кп/м, коефіцієнт теплопровідності 0,049-0,051 Вт/(м-К). Такий предмет одягу має підвищену електропровідність, що знижує його електризування, проте параметри такого предмета одягу вибрані з вирішення проблем зниження подразнення шкіри, в умовах подовженого терміну носіння і при зволоженні білизни, що не дозволяє його використати для зняття або передачі електричної дії на поверхню тіла, що необхідно при використанні його за таким призначенням для активних користувачів і проведення спортивних заходів. Окрім цього низька теплопровідність такого предмета одягу неприйнятна для умов інтенсивних фізичних навантажень. Відомий захисний екрануючий одяг (RU 2004100971, МПК A41D 13/00, дата публікації заявки: 20.06.2005), що є комбінезоном, виконаним з двошарової струмопровідної тканини з міжшаровою ізоляцією, причому на кожен шар тканини поданий електричний потенціал, причому ізоляція між внутрішньою і зовнішньою поверхнею (між шарами) виготовлена з нетканого матеріалу, з додаванням піноматеріалів. Окремі, електрично не зв'язані два шари такого предмета одягу мають високу електропровідність між складовими усередині кожного окремого шару, за допомогою якої формується два непов'язаних ізольованих електричних поля, які за міркуванням розробників, забезпечують екранування тіла, завдяки створенню можливості створення двох або декількох розділених ізоляційною компонентою (прокладенням) електричних полів, що забезпечують екранування, проте параметри такого предмета одягу вибрані з рішення проблем екранування, без електричного контакту з тілом і не дозволяє його використати для зняття або передачі електричної дії від поверхні тіла або на поверхню тіла, що необхідно при використанні його в такому призначенні для активних користувачів і проведення спортивних заходів. Відомий предмет фізіотерапевтичного одягу, призначений для зниження ваги пацієнта (US 7, 233,828, МПК А61N 1/0456, A61N 1/0476, A61N 1/0484, A61N 1/321, A61N 2/12, A61N 1/0452, дата публікації 19.07.2007), що включає деталі з еластичного матеріалу і провідник, що містить пристосований для розміщення його у безпосередньому контакті з поверхнею деталі предмета, одягу що контактує з шкірою пацієнта і пристосований для розміщення його поблизу підшкірного жирового відкладення, при цьому вказаний електричний провідник має електричний опір від 10000 ом на квадратний дюйм. Конструктивні і технічні параметри такого предмета фізіотерапевтичного одягу призначені для інтенсивної електричної дії від провідника на підшкірні жирові відкладення переважно на стегнах, в умовах переважно статичного положення тіла протягом фізіотерапевтичного впливу, при цьому теплове випромінювання від тіла людини в цій проблемі є чинником, що посилює дію на підшкірні жирові відкладення. Однак мала площа провідника, що розміщений на поверхні такого предмета фізіотерапевтичного одягу, неприйнятна для передачі електричного впливу в умовах активного рухливого моторного стрибкоподібного переміщення тіла протягом участі у спортивному заході, при якому поверхня провідника буде періодично відходити від поверхні тіла, що не дозволяє використати такий предмет фізіотерапевтичного одягу для зняття або передачі електричної дії невеликої величини від поверхні тіла або на поверхню тіла, що необхідно при використання він в такий призначення для активний користувач і проведення спортивний захід. Задачею розробки є створення предмета одягу для частини тіла, в якому за рахунок застосування нових параметрів та характеристик конструктивних елементів предмета одягу, їх взаємозв'язку, матеріалів, з яких виготовлено конструктивні елементи предмета одягу, та форми виконання зв'язків між елементами забезпечується надійна передача електричного впливу невеликої величини від поверхні тіла або на поверхню тіла в умовах активного рухливого моторного стрибкоподібного переміщення тіла протягом участі активного користувача предмета одягу у спортивному або ігровому заході. Для вирішення цієї задачі Предмет одягу для частини тіла включає першу деталь з еластичного матеріалу і другу деталь з електропровідного матеріалу, сполучену швом з першою деталлю з еластичного матеріалу. 1 UA 99037 U 5 10 15 20 25 30 35 40 45 50 55 60 Новим у Предметі одягу для частини тіла є те, що друга деталь з електропровідного матеріалу має поверхневий електричний опір до частини тіла в межах 1-15 Ом, причому вказані деталі у складі предмета одягу виконані з повітропроникних матеріалів, що не відбивають теплове випромінювання частини тіла, що покривається предметом одягу. Внаслідок застосування зазначених нових параметрів та характеристик конструктивних елементів предмета одягу, забезпечується надійна передача електричного впливу невеликої величини від поверхні тіла або на поверхню тіла в умовах активного рухливого моторного стрибкоподібного переміщення тіла протягом участі активного користувача предмета одягу у спортивному заході. В окремих варіантах виконання предмет одягу для частини тіла виконаний з можливістю компресійного охоплення частини тіла в межах створюваної ним компресії від 5 мм рт. ст. до 25 мм рт. ст. Визначені емпіричним шляхом такі межі компресії забезпечують стабілізацію рівня електричного контакту в період руху активних користувачів і під час проведення спортивних заходів. В окремих варіантах виконання предмет одягу для частини тіла характеризується тим, що його шов виконаний у вигляді лінії або ребра більшої товщини, ніж навколишня область предмета одягу, і сформований склеюванням, прострочуванням або будь-якими іншими способами, і велика товщина ребра розміщена на зовнішній поверхні предмета одягу. Особливості виконання та розміщення шва забезпечують більш повний та ефективний контакт поверхні елементів предмета одягу до поверхні тіла. В окремих варіантах застосування предмета одягу для частини тіла, частиною тіла є рука, нога, верхня частина тулуба, нижня частина тулуба і їх комбінації. Застосування таких варіантів вживання розширює сферу використання предмета одягу. В окремих варіантах виконання предмета одягу для частини тіла, перша деталь з еластичного матеріалу і друга деталь з електропровідного матеріалу виконані з тканинного 2 текстильного матеріалу з поверхневою щільністю від 80 до 350 гр/м і лінійною щільністю ниток 5-50 текс. Визначені емпіричним шляхом такі межі параметрів тканинного текстильного матеріалу оптимальні при використанні для активних користувачів при їх активному рухливому моторному та стрибкоподібному переміщенні тіла зокрема при їх участі у спортивних заходах. В окремих варіантах виконання предмета одягу для частини тіла, друга деталь з електропровідного матеріалу виконана у вигляді покриття на предметі одягу, зверненого до частини тіла. В окремих варіантах виконання предмета одягу для частини тіла шов виконаний в тих місцях, що відповідають місцям найменшого кровопостачання частини тіла. Це забезпечує додаткову стабільність параметрів перехідного електричного опору в процесі використання предмета одягу. Розроблений предмет одягу ілюструється прикладами його виконання. В різних варіантах виконання предмета одягу він може бути виконаний у вигляді виробів різноманітних по асортименту, наприклад у вигляді сорочки, жилета, теніски, пояса, елементів нижньої білизни, окремого трубчастого елемента, або у вигляді предметів одягу для частини тіла, при цьому частиною тіла може бути рука, нога, верхня частина тулуба, нижня частина тулуба і їх комбінації. На фіг. 1 представлено варіант реалізації розробленого предмета одягу у вигляді жилета, на фіг. 2 варіант реалізації розробленого предмета одягу для частини тіла, зокрема руки, а на фіг. 3 та 4 варіанти виконання шва розробленого предмета одягу, сформованого прострочуванням, при цьому велика товщина h ребра шва розміщена на зовнішній поверхні предмета одягу. Кроєння та пошив розробленого предмета одягу для частини тіла може бути здійснено будьяким відомим способом, з використанням стандартного обладнання. При виконанні предмета одягу, можливість компресійного охоплення частини тіла в межах зазначеної компресії (від 5 мм рт. ст. до 25 мм рт. ст.) може бути забезпечена загальновідомими засобами, наприклад, вставками з еластичного пружного матеріалу, або засобом фіксації предмета одягу на тілі після попереднього компресійного охоплення частини тіла перед фіксацією предмета одягу на тілі, вибраним з числа відомих кріпильних систем для предметів одягу і інших виробів. На представлених графічних матеріалах варіанти предмета одягу для частини тіла, включають першу деталь з еластичного матеріалу 1 і другу деталь з електропровідного матеріалу 2, сполучену швом 3 з першою деталлю з еластичного матеріалу, засоби фіксації положення предмета одягу на тілі з забезпеченням компресії у вигляді липучих застібок з елементами 4, 5 петлі 6 та/або ґудзика 7. 2 UA 99037 U 5 10 15 20 25 30 35 40 45 При використанні, поза залежністю від частини тіла, для якої був виконаний предмет одягу, він надівається безпосередньо на цю частину тіла із забезпеченням контакту деталі 2 з електропровідного матеріалу з тілом людини, потім забезпечується компресійне охоплення частини тіла, яке фіксується за допомогою вибраного із загальновідомих для одягу засобів фіксації наприклад (див. фіг. 1) та за необхідності (залежно від кліматичних умов застосування) поверх нього надіваються верхній одяг. У випадку, якщо необхідно застосовуються засоби для додаткової фіксації розробленого предмета одягу на верхньому одязі, застосовуються відповідні засоби, наприклад петля та ґудзик (див фіг. 2). При виконанні предмета одягу шов 3 виконаний в тих місцях, що відповідають місцям найменшого кровопостачання частини тіла, для якої виконаний предмет одягу. Залежно від конкретних умов використання, наприклад проведення протиборств змагань з фехтування, деталь 2 з електропровідного матеріалу під'єднується (не показано) загальновідомими засобами до приладів, що реєструють перебіг змагання. Внаслідок застосування сукупності ознак розробленого предмета одягу забезпечується надійна передача електричного впливу невеликої величини від поверхні тіла або на поверхню тіла в умовах активного рухливого моторного стрибкоподібного переміщення тіла протягом участі активного користувача предмета одягу у спортивному ігровому або тренувальному заході. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Предмет одягу для частини тіла, що включає першу деталь з еластичного матеріалу і другу деталь з електропровідного матеріалу, сполучену швом з першою деталлю з еластичного матеріалу, який відрізняється тим, що друга деталь з електропровідного матеріалу має поверхневий електричний опір до частини тіла в межах 1-15 Ом, причому вказані деталі у складі предмета одягу виконані з повітропроникних матеріалів, що не відбивають теплове випромінювання частини тіла, що покривається предметом одягу. 2. Предмет одягу для частини тіла за п. 1, який відрізняється тим, що він виконаний з можливістю компресійного охоплення частини тіла в межах створюваної ним компресії від 5 мм рт. ст. до 25 мм рт. ст. 3. Предмет одягу для частини тіла за п. 1, який відрізняється тим, що шов виконаний у вигляді лінії або ребра більшої товщини, ніж навколишня область предмета одягу, і сформований склеюванням, прострочуванням або будь-якими іншими способами, і велика товщина ребра розміщена на зовнішній поверхні предмета одягу. 4. Предмет одягу для частини тіла за п. 1, який відрізняється тим, що частиною тіла є рука, нога, верхня частина тулуба, нижня частина тулуба і їх комбінації. 5. Предмет одягу для частини тіла за п. 1, який відрізняється тим, що перша деталь з еластичного матеріалу і друга деталь з електропровідного матеріалу виконані з тканинного 2 текстильного матеріалу з поверхневою щільністю від 80 до 350 гр/м і лінійною щільністю ниток 5-50 текс. 6. Предмет одягу для частини тіла за п. 1, який відрізняється тим, що друга деталь з електропровідного матеріалу виконана у вигляді покриття на предметі одягу, зверненого до частини тіла. 7. Предмет одягу для частини тіла за п. 1, який відрізняється тим, що шов виконаний в тих місцях, що відповідають місцям найменшого кровопостачання частини тіла. 3 UA 99037 U 5 4 UA 99037 U 5 Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
