Фуркальний вимірювальний зонд

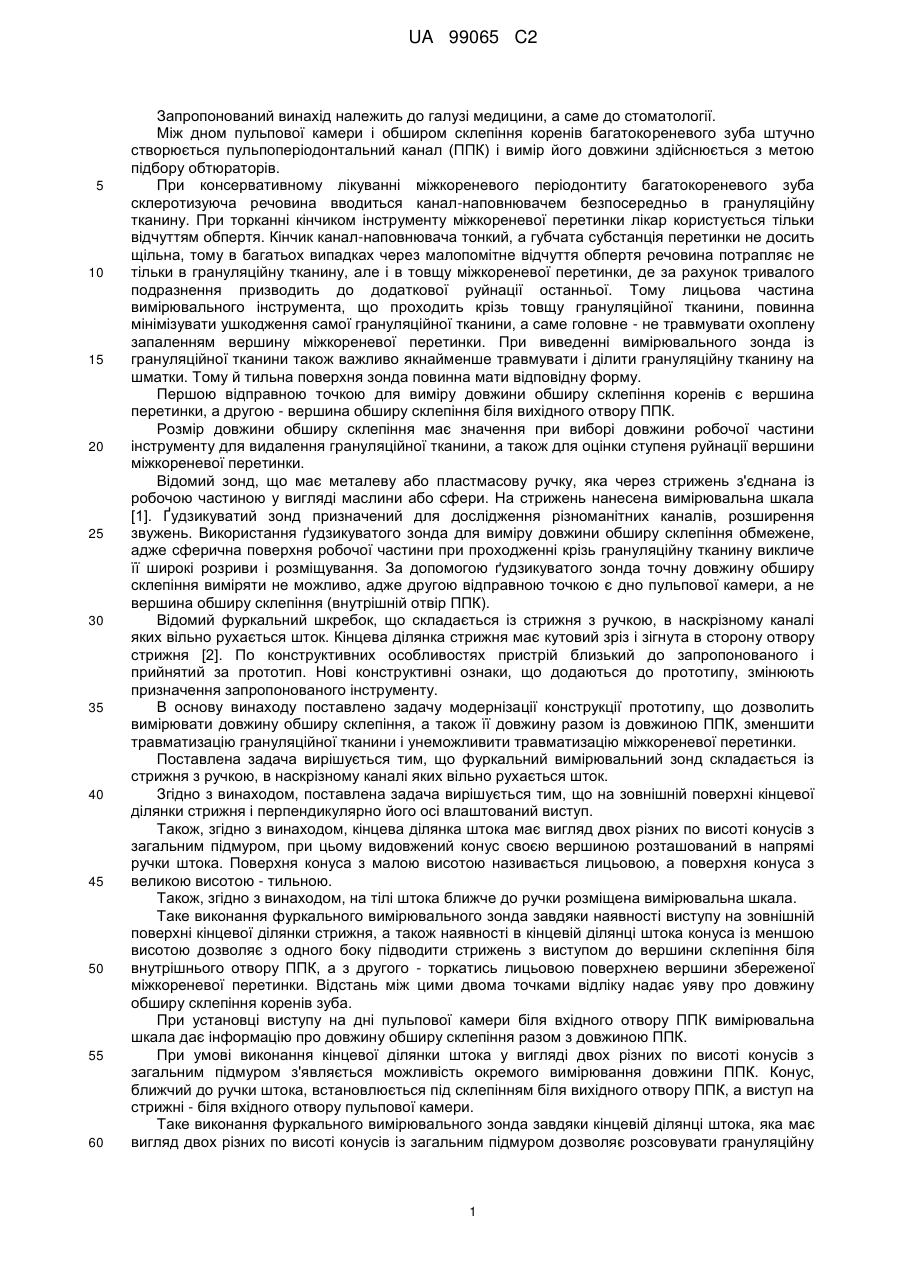

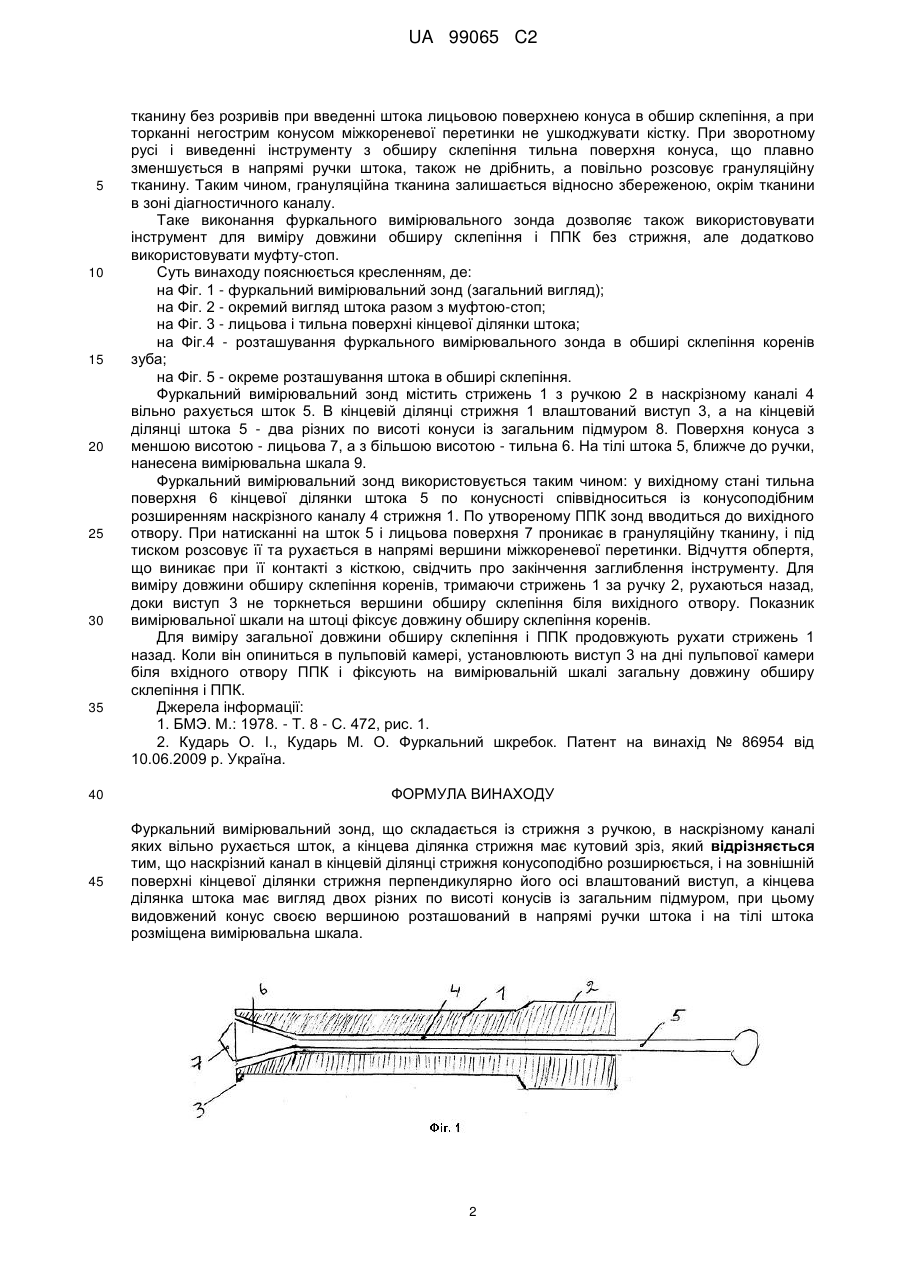

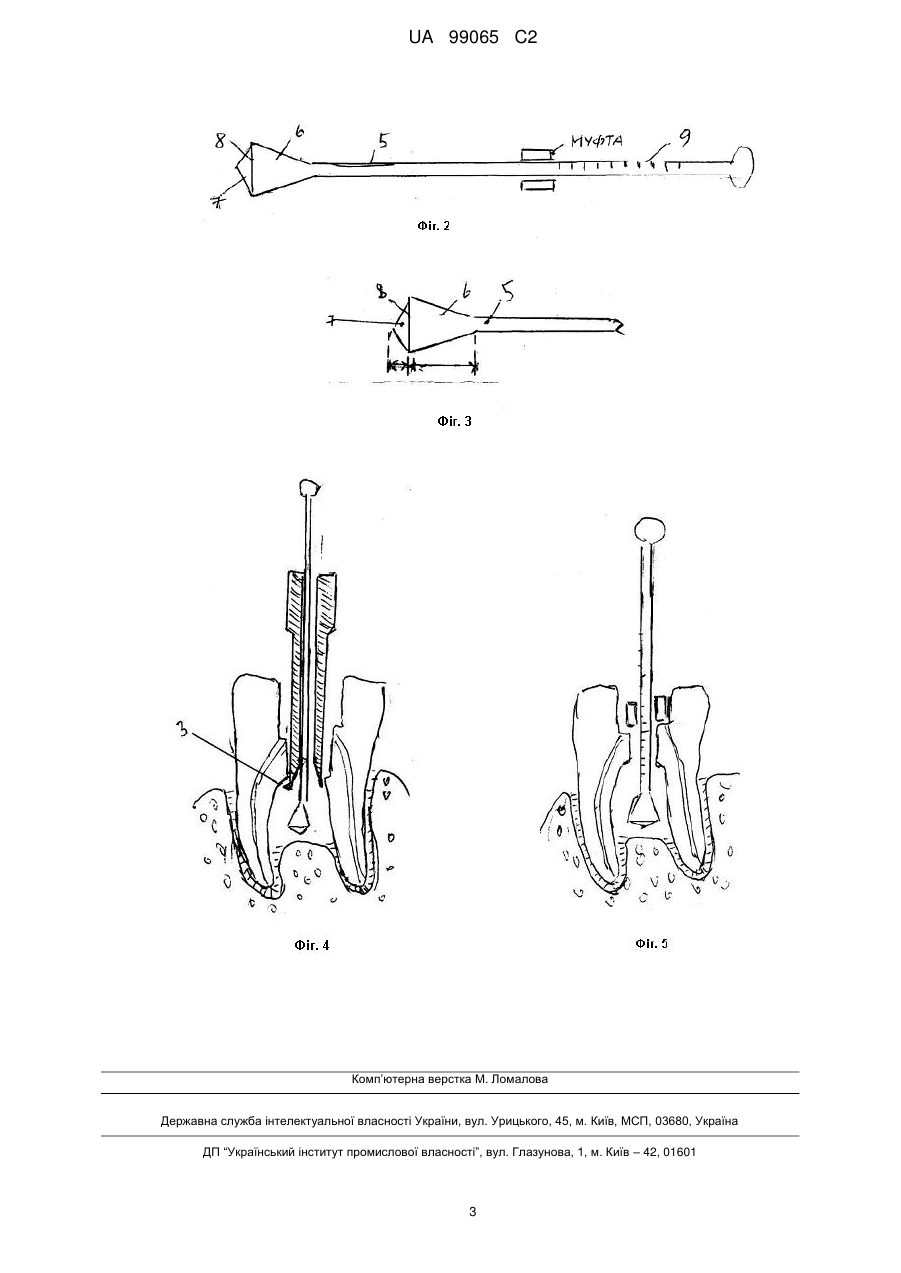

Реферат: Запропонований винахід належить до галузі медицини, а саме до стоматології. Суть винаходу полягає в тому, що наскрізний канал в кінцевій ділянці стрижня конусоподібно розширюється і на зовнішній поверхні кінцевої ділянки стрижня перпендикулярно його осі влаштований виступ, а кінцева ділянка штока має вигляд двох різних по висоті конусів із загальним підмуром, при цьому видовжений конус своєю вершиною розташований в напрямі ручки штока і на тілі штока розміщена вимірювальна шкала. Технічний результат забезпечується тим, що фуркальний зонд дозволяє вимірювати довжину обширу склепіння, а також її довжину разом із довжиною пульпоперіодонтального каналу (ППК), зменшувати травматизацію грануляційної тканини і унеможливлювати травматизацію міжкореневої перетинки. UA 99065 C2 (12) UA 99065 C2 UA 99065 C2 5 10 15 20 25 30 35 40 45 50 55 60 Запропонований винахід належить до галузі медицини, а саме до стоматології. Між дном пульпової камери і обширом склепіння коренів багатокореневого зуба штучно створюється пульпоперіодонтальний канал (ППК) і вимір його довжини здійснюється з метою підбору обтюраторів. При консервативному лікуванні міжкореневого періодонтиту багатокореневого зуба склеротизуюча речовина вводиться канал-наповнювачем безпосередньо в грануляційну тканину. При торканні кінчиком інструменту міжкореневої перетинки лікар користується тільки відчуттям обпертя. Кінчик канал-наповнювача тонкий, а губчата субстанція перетинки не досить щільна, тому в багатьох випадках через малопомітне відчуття обпертя речовина потрапляє не тільки в грануляційну тканину, але і в товщу міжкореневої перетинки, де за рахунок тривалого подразнення призводить до додаткової руйнації останньої. Тому лицьова частина вимірювального інструмента, що проходить крізь товщу грануляційної тканини, повинна мінімізувати ушкодження самої грануляційної тканини, а саме головне - не травмувати охоплену запаленням вершину міжкореневої перетинки. При виведенні вимірювального зонда із грануляційної тканини також важливо якнайменше травмувати і ділити грануляційну тканину на шматки. Тому й тильна поверхня зонда повинна мати відповідну форму. Першою відправною точкою для виміру довжини обширу склепіння коренів є вершина перетинки, а другою - вершина обширу склепіння біля вихідного отвору ППК. Розмір довжини обширу склепіння має значення при виборі довжини робочої частини інструменту для видалення грануляційної тканини, а також для оцінки ступеня руйнації вершини міжкореневої перетинки. Відомий зонд, що має металеву або пластмасову ручку, яка через стрижень з'єднана із робочою частиною у вигляді маслини або сфери. На стрижень нанесена вимірювальна шкала [1]. Ґудзикуватий зонд призначений для дослідження різноманітних каналів, розширення звужень. Використання ґудзикуватого зонда для виміру довжини обширу склепіння обмежене, адже сферична поверхня робочої частини при проходженні крізь грануляційну тканину викличе її широкі розриви і розміщування. За допомогою ґудзикуватого зонда точну довжину обширу склепіння виміряти не можливо, адже другою відправною точкою є дно пульпової камери, а не вершина обширу склепіння (внутрішній отвір ППК). Відомий фуркальний шкребок, що складається із стрижня з ручкою, в наскрізному каналі яких вільно рухається шток. Кінцева ділянка стрижня має кутовий зріз і зігнута в сторону отвору стрижня [2]. По конструктивних особливостях пристрій близький до запропонованого і прийнятий за прототип. Нові конструктивні ознаки, що додаються до прототипу, змінюють призначення запропонованого інструменту. В основу винаходу поставлено задачу модернізації конструкції прототипу, що дозволить вимірювати довжину обширу склепіння, а також її довжину разом із довжиною ППК, зменшити травматизацію грануляційної тканини і унеможливити травматизацію міжкореневої перетинки. Поставлена задача вирішується тим, що фуркальний вимірювальний зонд складається із стрижня з ручкою, в наскрізному каналі яких вільно рухається шток. Згідно з винаходом, поставлена задача вирішується тим, що на зовнішній поверхні кінцевої ділянки стрижня і перпендикулярно його осі влаштований виступ. Також, згідно з винаходом, кінцева ділянка штока має вигляд двох різних по висоті конусів з загальним підмуром, при цьому видовжений конус своєю вершиною розташований в напрямі ручки штока. Поверхня конуса з малою висотою називається лицьовою, а поверхня конуса з великою висотою - тильною. Також, згідно з винаходом, на тілі штока ближче до ручки розміщена вимірювальна шкала. Таке виконання фуркального вимірювального зонда завдяки наявності виступу на зовнішній поверхні кінцевої ділянки стрижня, а також наявності в кінцевій ділянці штока конуса із меншою висотою дозволяє з одного боку підводити стрижень з виступом до вершини склепіння біля внутрішнього отвору ППК, а з другого - торкатись лицьовою поверхнею вершини збереженої міжкореневої перетинки. Відстань між цими двома точками відліку надає уяву про довжину обширу склепіння коренів зуба. При установці виступу на дні пульпової камери біля вхідного отвору ППК вимірювальна шкала дає інформацію про довжину обширу склепіння разом з довжиною ППК. При умові виконання кінцевої ділянки штока у вигляді двох різних по висоті конусів з загальним підмуром з'являється можливість окремого вимірювання довжини ППК. Конус, ближчий до ручки штока, встановлюється під склепінням біля вихідного отвору ППК, а виступ на стрижні - біля вхідного отвору пульпової камери. Таке виконання фуркального вимірювального зонда завдяки кінцевій ділянці штока, яка має вигляд двох різних по висоті конусів із загальним підмуром дозволяє розсовувати грануляційну 1 UA 99065 C2 5 10 15 20 25 30 35 тканину без розривів при введенні штока лицьовою поверхнею конуса в обшир склепіння, а при торканні негострим конусом міжкореневої перетинки не ушкоджувати кістку. При зворотному русі і виведенні інструменту з обширу склепіння тильна поверхня конуса, що плавно зменшується в напрямі ручки штока, також не дрібнить, а повільно розсовує грануляційну тканину. Таким чином, грануляційна тканина залишається відносно збереженою, окрім тканини в зоні діагностичного каналу. Таке виконання фуркального вимірювального зонда дозволяє також використовувати інструмент для виміру довжини обширу склепіння і ППК без стрижня, але додатково використовувати муфту-стоп. Суть винаходу пояснюється кресленням, де: на Фіг. 1 - фуркальний вимірювальний зонд (загальний вигляд); на Фіг. 2 - окремий вигляд штока разом з муфтою-стоп; на Фіг. 3 - лицьова і тильна поверхні кінцевої ділянки штока; на Фіг.4 - розташування фуркального вимірювального зонда в обширі склепіння коренів зуба; на Фіг. 5 - окреме розташування штока в обширі склепіння. Фуркальний вимірювальний зонд містить стрижень 1 з ручкою 2 в наскрізному каналі 4 вільно рахується шток 5. В кінцевій ділянці стрижня 1 влаштований виступ 3, а на кінцевій ділянці штока 5 - два різних по висоті конуси із загальним підмуром 8. Поверхня конуса з меншою висотою - лицьова 7, а з більшою висотою - тильна 6. На тілі штока 5, ближче до ручки, нанесена вимірювальна шкала 9. Фуркальний вимірювальний зонд використовується таким чином: у вихідному стані тильна поверхня 6 кінцевої ділянки штока 5 по конусності співвідноситься із конусоподібним розширенням наскрізного каналу 4 стрижня 1. По утвореному ППК зонд вводиться до вихідного отвору. При натисканні на шток 5 і лицьова поверхня 7 проникає в грануляційну тканину, і під тиском розсовує її та рухається в напрямі вершини міжкореневої перетинки. Відчуття обпертя, що виникає при її контакті з кісткою, свідчить про закінчення заглиблення інструменту. Для виміру довжини обширу склепіння коренів, тримаючи стрижень 1 за ручку 2, рухаються назад, доки виступ 3 не торкнеться вершини обширу склепіння біля вихідного отвору. Показник вимірювальної шкали на штоці фіксує довжину обширу склепіння коренів. Для виміру загальної довжини обширу склепіння і ППК продовжують рухати стрижень 1 назад. Коли він опиниться в пульповій камері, установлюють виступ 3 на дні пульпової камери біля вхідного отвору ППК і фіксують на вимірювальній шкалі загальну довжину обширу склепіння і ППК. Джерела інформації: 1. БМЭ. М.: 1978. - Т. 8 - С. 472, рис. 1. 2. Кударь О. І., Кударь М. О. Фуркальний шкребок. Патент на винахід № 86954 від 10.06.2009 р. Україна. 40 ФОРМУЛА ВИНАХОДУ 45 Фуркальний вимірювальний зонд, що складається із стрижня з ручкою, в наскрізному каналі яких вільно рухається шток, а кінцева ділянка стрижня має кутовий зріз, який відрізняється тим, що наскрізний канал в кінцевій ділянці стрижня конусоподібно розширюється, і на зовнішній поверхні кінцевої ділянки стрижня перпендикулярно його осі влаштований виступ, а кінцева ділянка штока має вигляд двох різних по висоті конусів із загальним підмуром, при цьому видовжений конус своєю вершиною розташований в напрямі ручки штока і на тілі штока розміщена вимірювальна шкала. 2 UA 99065 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
