Фуркальний шкребок вестибулярного доступу

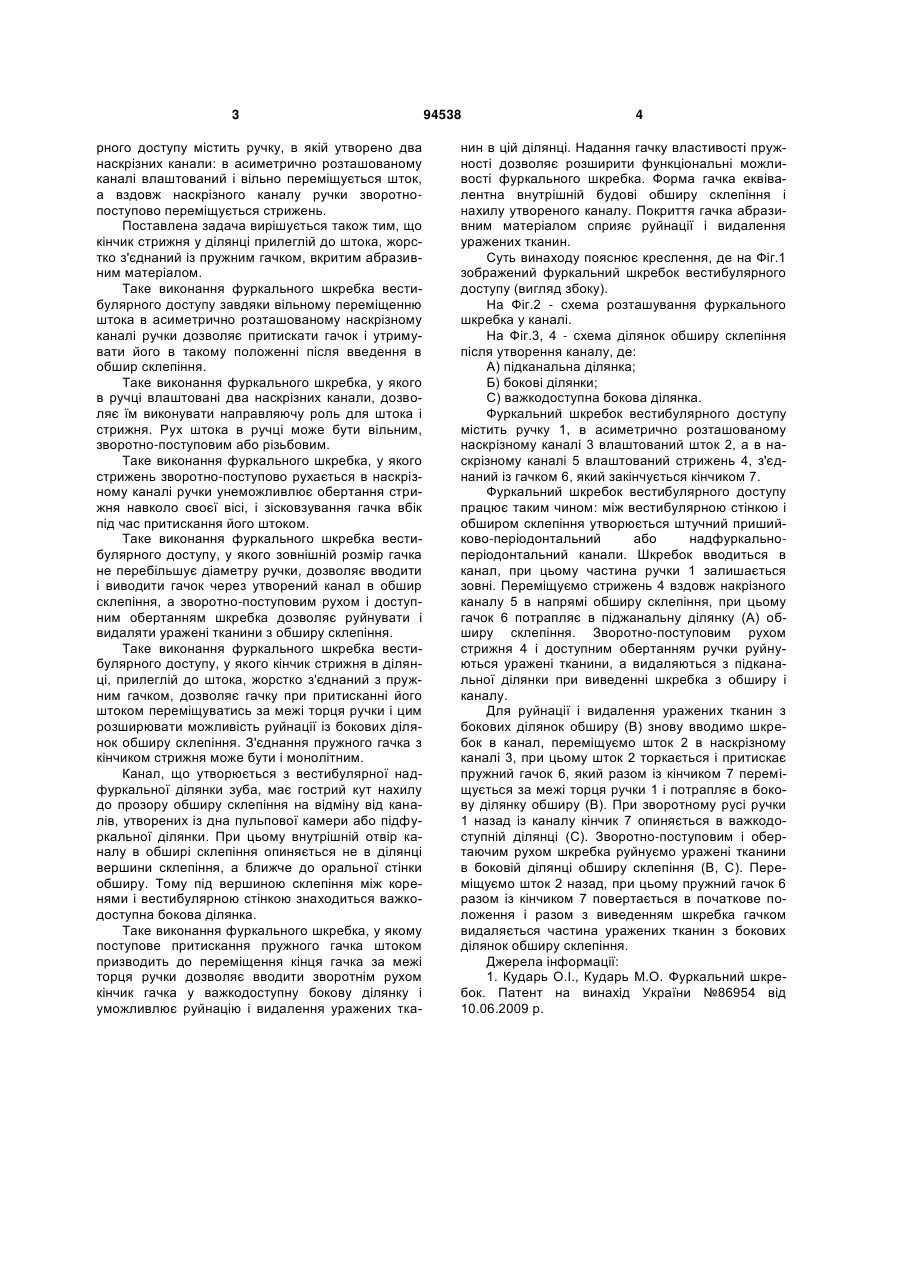

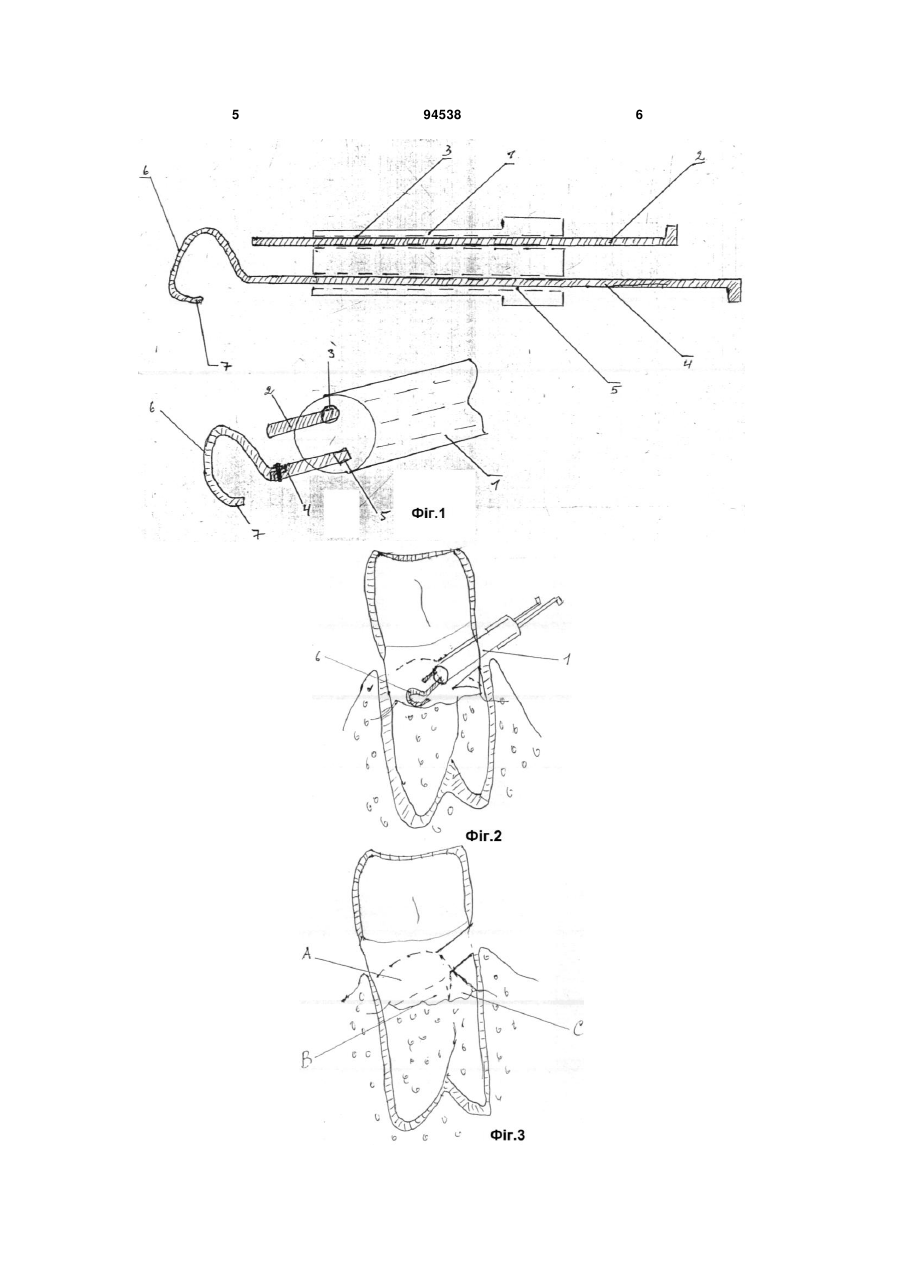

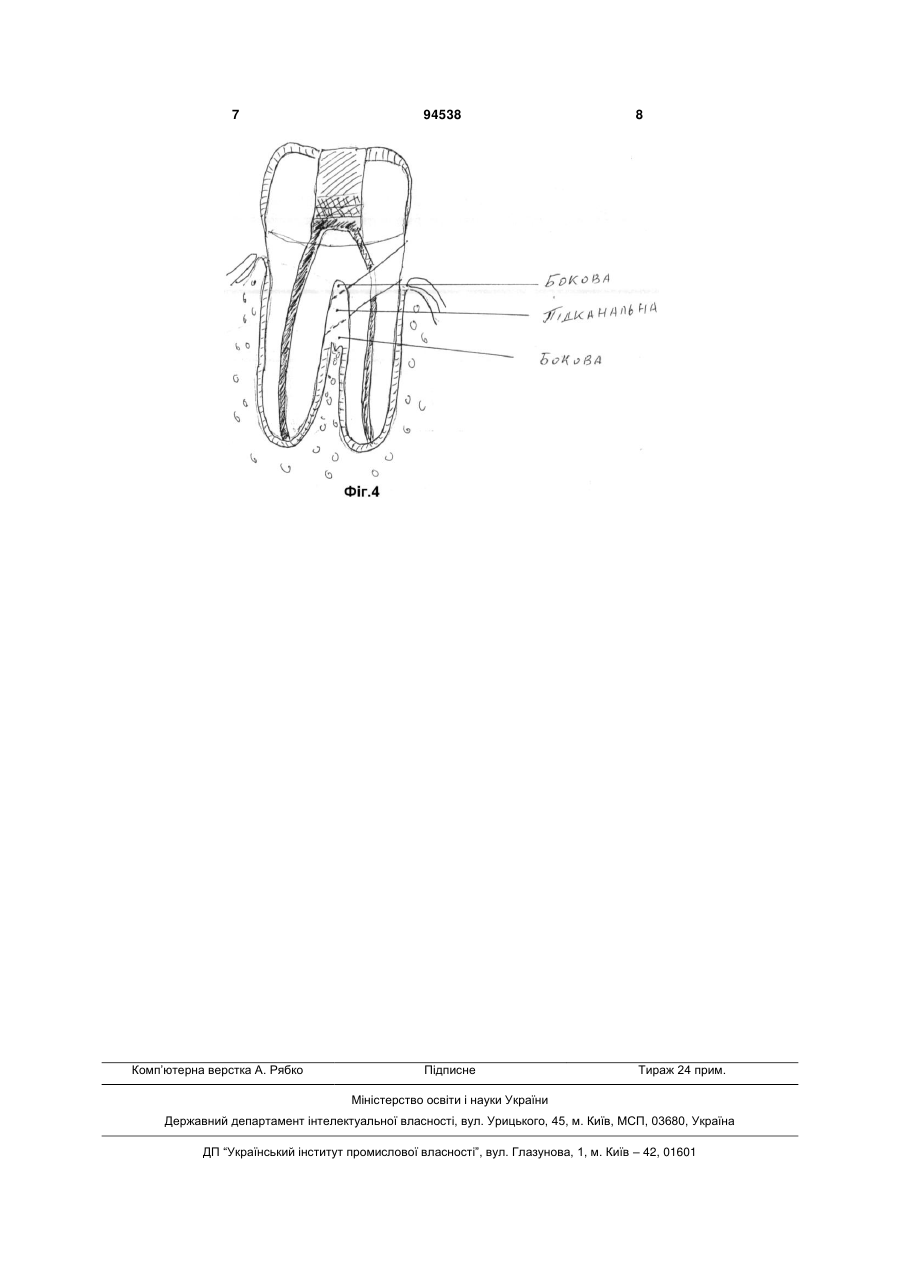

Фуркальний шкребок вестибулярного доступу, що містить ручку, монолітно з'єднану з асиметрично розташованим відносно центральної осі ручки нерухомим стрижнем, підпружинений рухомий стрижень, влаштований в наскрізному каналі ручки, який відрізняється тим, що у ручці, паралельно нерухомому стрижню, утворений наскрізний канал, де влаштований і має можливість вільно переміщуватись шток, а вздовж наскрізного каналу ручки зворотно-поступально має можливість переміщуватись стрижень, при цьому кінчик стрижня на ділянці, прилеглій до штока, жорстко з'єднаний із пружним гачком, вкритим абразивним матеріалом. (19) (21) a201005147 (22) 28.04.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) КУДАРЬ ОЛЕКСАНДРІЙ ІВАНОВИЧ (73) КУДАРЬ ОЛЕКСАНДРІЙ ІВАНОВИЧ (56) UA 86954, 10.06.2009 US 2003/0124485, 03.07.2003 US 3863345, 04.02.1975 SU 1388021, 15.04.1988 SU 363484, 13.02.1973 US 3330040, 11.07.1967 US 4462802, 31.07.1984 3 рного доступу містить ручку, в якій утворено два наскрізних канали: в асиметрично розташованому каналі влаштований і вільно переміщується шток, а вздовж наскрізного каналу ручки зворотнопоступово переміщується стрижень. Поставлена задача вирішується також тим, що кінчик стрижня у ділянці прилеглій до штока, жорстко з'єднаний із пружним гачком, вкритим абразивним матеріалом. Таке виконання фуркального шкребка вестибулярного доступу завдяки вільному переміщенню штока в асиметрично розташованому наскрізному каналі ручки дозволяє притискати гачок і утримувати його в такому положенні після введення в обшир склепіння. Таке виконання фуркального шкребка, у якого в ручці влаштовані два наскрізних канали, дозволяє їм виконувати направляючу роль для штока і стрижня. Рух штока в ручці може бути вільним, зворотно-поступовим або різьбовим. Таке виконання фуркального шкребка, у якого стрижень зворотно-поступово рухається в наскрізному каналі ручки унеможливлює обертання стрижня навколо своєї вісі, і зісковзування гачка вбік під час притискання його штоком. Таке виконання фуркального шкребка вестибулярного доступу, у якого зовнішній розмір гачка не перебільшує діаметру ручки, дозволяє вводити і виводити гачок через утворений канал в обшир склепіння, а зворотно-поступовим рухом і доступним обертанням шкребка дозволяє руйнувати і видаляти уражені тканини з обширу склепіння. Таке виконання фуркального шкребка вестибулярного доступу, у якого кінчик стрижня в ділянці, прилеглій до штока, жорстко з'єднаний з пружним гачком, дозволяє гачку при притисканні його штоком переміщуватись за межі торця ручки і цим розширювати можливість руйнації із бокових ділянок обширу склепіння. З'єднання пружного гачка з кінчиком стрижня може бути і монолітним. Канал, що утворюється з вестибулярної надфуркальної ділянки зуба, має гострий кут нахилу до прозору обширу склепіння на відміну від каналів, утворених із дна пульпової камери або підфуркальної ділянки. При цьому внутрішній отвір каналу в обширі склепіння опиняється не в ділянці вершини склепіння, а ближче до оральної стінки обширу. Тому під вершиною склепіння між коренями і вестибулярною стінкою знаходиться важкодоступна бокова ділянка. Таке виконання фуркального шкребка, у якому поступове притискання пружного гачка штоком призводить до переміщення кінця гачка за межі торця ручки дозволяє вводити зворотнім рухом кінчик гачка у важкодоступну бокову ділянку і уможливлює руйнацію і видалення уражених тка 94538 4 нин в цій ділянці. Надання гачку властивості пружності дозволяє розширити функціональні можливості фуркального шкребка. Форма гачка еквівалентна внутрішній будові обширу склепіння і нахилу утвореного каналу. Покриття гачка абразивним матеріалом сприяє руйнації і видалення уражених тканин. Суть винаходу пояснює креслення, де на Фіг.1 зображений фуркальний шкребок вестибулярного доступу (вигляд збоку). На Фіг.2 - схема розташування фуркального шкребка у каналі. На Фіг.3, 4 - схема ділянок обширу склепіння після утворення каналу, де: А) підканальна ділянка; Б) бокові ділянки; С) важкодоступна бокова ділянка. Фуркальний шкребок вестибулярного доступу містить ручку 1, в асиметрично розташованому наскрізному каналі 3 влаштований шток 2, а в наскрізному каналі 5 влаштований стрижень 4, з'єднаний із гачком 6, який закінчується кінчиком 7. Фуркальний шкребок вестибулярного доступу працює таким чином: між вестибулярною стінкою і обширом склепіння утворюється штучний пришийково-періодонтальний або надфуркальноперіодонтальний канали. Шкребок вводиться в канал, при цьому частина ручки 1 залишається зовні. Переміщуємо стрижень 4 вздовж накрізного каналу 5 в напрямі обширу склепіння, при цьому гачок 6 потрапляє в піджанальну ділянку (А) обширу склепіння. Зворотно-поступовим рухом стрижня 4 і доступним обертанням ручки руйнуються уражені тканини, а видаляються з підканальної ділянки при виведенні шкребка з обширу і каналу. Для руйнації і видалення уражених тканин з бокових ділянок обширу (В) знову вводимо шкребок в канал, переміщуємо шток 2 в наскрізному каналі 3, при цьому шток 2 торкається і притискає пружний гачок 6, який разом із кінчиком 7 переміщується за межі торця ручки 1 і потрапляє в бокову ділянку обширу (В). При зворотному русі ручки 1 назад із каналу кінчик 7 опиняється в важкодоступній ділянці (С). Зворотно-поступовим і обертаючим рухом шкребка руйнуємо уражені тканини в боковій ділянці обширу склепіння (В, С). Переміщуємо шток 2 назад, при цьому пружний гачок 6 разом із кінчиком 7 повертається в початкове положення і разом з виведенням шкребка гачком видаляється частина уражених тканин з бокових ділянок обширу склепіння. Джерела інформації: 1. Кударь О.І., Кударь М.О. Фуркальний шкребок. Патент на винахід України №86954 від 10.06.2009 р. 5 94538 6 7 Комп’ютерна верстка А. Рябко 94538 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
