Фуркальний глибиномір

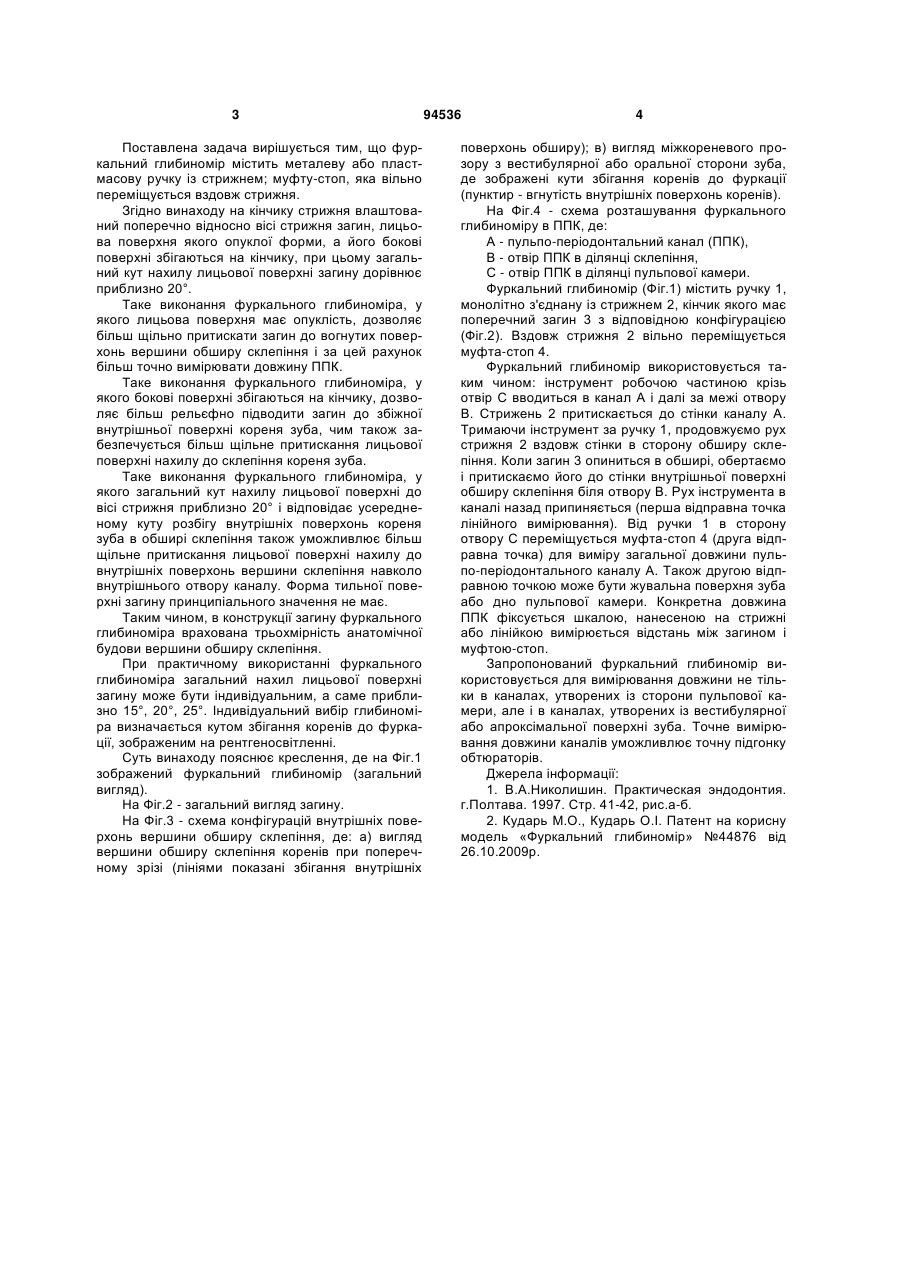

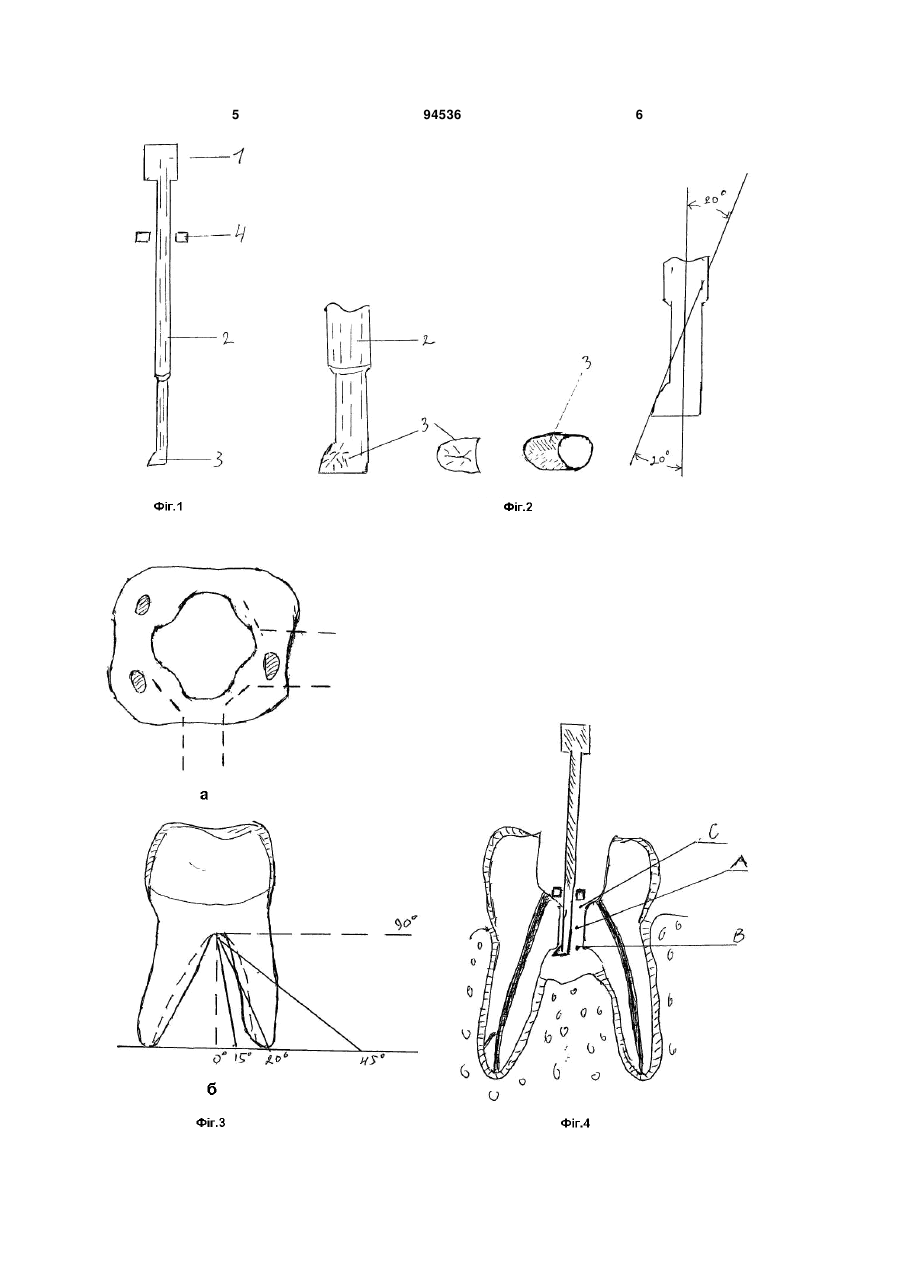

Фуркальний глибиномір, що містить металеву або пластмасову ручку, монолітно з'єднану із стрижнем, на кінчику якого влаштований поперечний відносно осі стрижня загин, муфту-стоп, що вільно переміщується вздовж стрижня, який відрізняється тим, що лицьова поверхня загину опуклої форми, а його бокові поверхні збігаються на кінчику, при цьому загальний кут нахилу лицьової поверхні загину дорівнює приблизно 20°. (19) (21) a201005144 (22) 28.04.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) КУДАРЬ ОЛЕКСАНДРІЙ ІВАНОВИЧ (73) КУДАРЬ ОЛЕКСАНДРІЙ ІВАНОВИЧ (56) UA 44876, 26.10.2009 US 5178537, 12.01.1993 US 5169314, 08.12.1992 US 6024565, 15.02.2000 WO 97/26839, 31.07.1997 3 Поставлена задача вирішується тим, що фуркальний глибиномір містить металеву або пластмасову ручку із стрижнем; муфту-стоп, яка вільно переміщується вздовж стрижня. Згідно винаходу на кінчику стрижня влаштований поперечно відносно вісі стрижня загин, лицьова поверхня якого опуклої форми, а його бокові поверхні збігаються на кінчику, при цьому загальний кут нахилу лицьової поверхні загину дорівнює приблизно 20°. Таке виконання фуркального глибиноміра, у якого лицьова поверхня має опуклість, дозволяє більш щільно притискати загин до вогнутих поверхонь вершини обширу склепіння і за цей рахунок більш точно вимірювати довжину ППК. Таке виконання фуркального глибиноміра, у якого бокові поверхні збігаються на кінчику, дозволяє більш рельєфно підводити загин до збіжної внутрішньої поверхні кореня зуба, чим також забезпечується більш щільне притискання лицьової поверхні нахилу до склепіння кореня зуба. Таке виконання фуркального глибиноміра, у якого загальний кут нахилу лицьової поверхні до вісі стрижня приблизно 20° і відповідає усередненому куту розбігу внутрішніх поверхонь кореня зуба в обширі склепіння також уможливлює більш щільне притискання лицьової поверхні нахилу до внутрішніх поверхонь вершини склепіння навколо внутрішнього отвору каналу. Форма тильної поверхні загину принципіального значення не має. Таким чином, в конструкції загину фуркального глибиноміра врахована трьохмірність анатомічної будови вершини обширу склепіння. При практичному використанні фуркального глибиноміра загальний нахил лицьової поверхні загину може бути індивідуальним, а саме приблизно 15°, 20°, 25°. Індивідуальний вибір глибиноміра визначається кутом збігання коренів до фуркації, зображеним на рентгеносвітленні. Суть винаходу пояснює креслення, де на Фіг.1 зображений фуркальний глибиномір (загальний вигляд). На Фіг.2 - загальний вигляд загину. На Фіг.3 - схема конфігурацій внутрішніх поверхонь вершини обширу склепіння, де: а) вигляд вершини обширу склепіння коренів при поперечному зрізі (лініями показані збігання внутрішніх 94536 4 поверхонь обширу); в) вигляд міжкореневого прозору з вестибулярної або оральної сторони зуба, де зображені кути збігання коренів до фуркації (пунктир - вгнутість внутрішніх поверхонь коренів). На Фіг.4 - схема розташування фуркального глибиноміру в ППК, де: А - пульпо-періодонтальний канал (ППК), В - отвір ППК в ділянці склепіння, С - отвір ППК в ділянці пульпової камери. Фуркальний глибиномір (Фіг.1) містить ручку 1, монолітно з'єднану із стрижнем 2, кінчик якого має поперечний загин 3 з відповідною конфігурацією (Фіг.2). Вздовж стрижня 2 вільно переміщується муфта-стоп 4. Фуркальний глибиномір використовується таким чином: інструмент робочою частиною крізь отвір С вводиться в канал А і далі за межі отвору В. Стрижень 2 притискається до стінки каналу А. Тримаючи інструмент за ручку 1, продовжуємо рух стрижня 2 вздовж стінки в сторону обширу склепіння. Коли загин 3 опиниться в обширі, обертаємо і притискаємо його до стінки внутрішньої поверхні обширу склепіння біля отвору В. Рух інструмента в каналі назад припиняється (перша відправна точка лінійного вимірювання). Від ручки 1 в сторону отвору С переміщується муфта-стоп 4 (друга відправна точка) для виміру загальної довжини пульпо-періодонтального каналу А. Також другою відправною точкою може бути жувальна поверхня зуба або дно пульпової камери. Конкретна довжина ППК фіксується шкалою, нанесеною на стрижні або лінійкою вимірюється відстань між загином і муфтою-стоп. Запропонований фуркальний глибиномір використовується для вимірювання довжини не тільки в каналах, утворених із сторони пульпової камери, але і в каналах, утворених із вестибулярної або апроксімальної поверхні зуба. Точне вимірювання довжини каналів уможливлює точну підгонку обтюраторів. Джерела інформації: 1. В.А.Николишин. Практическая эндодонтия. г.Полтава. 1997. Стр. 41-42, рис.а-б. 2. Кударь М.О., Кударь О.І. Патент на корисну модель «Фуркальний глибиномір» №44876 від 26.10.2009р. 5 94536 6 7 Комп’ютерна верстка М. Ломалова 94536 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
