Кольчуга

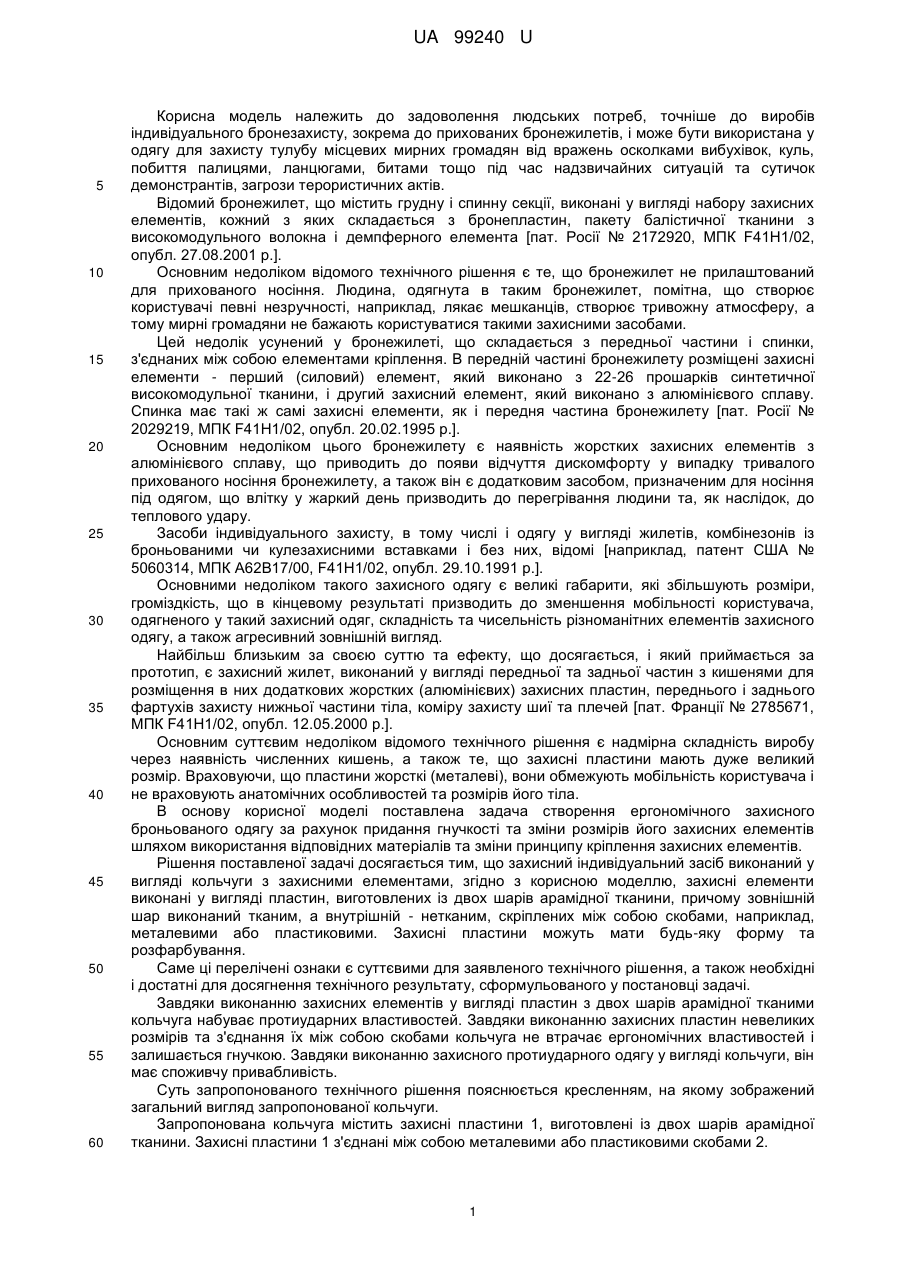

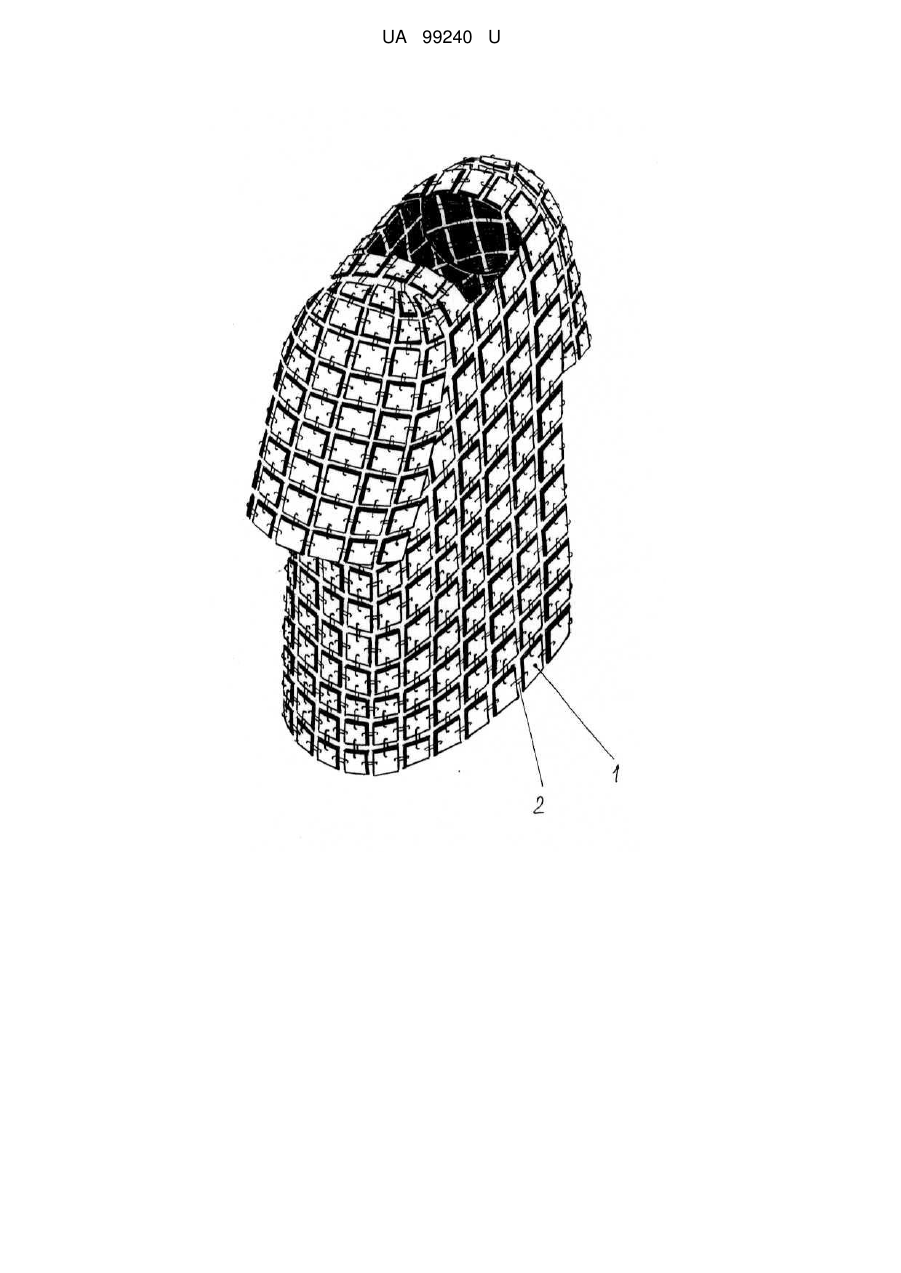

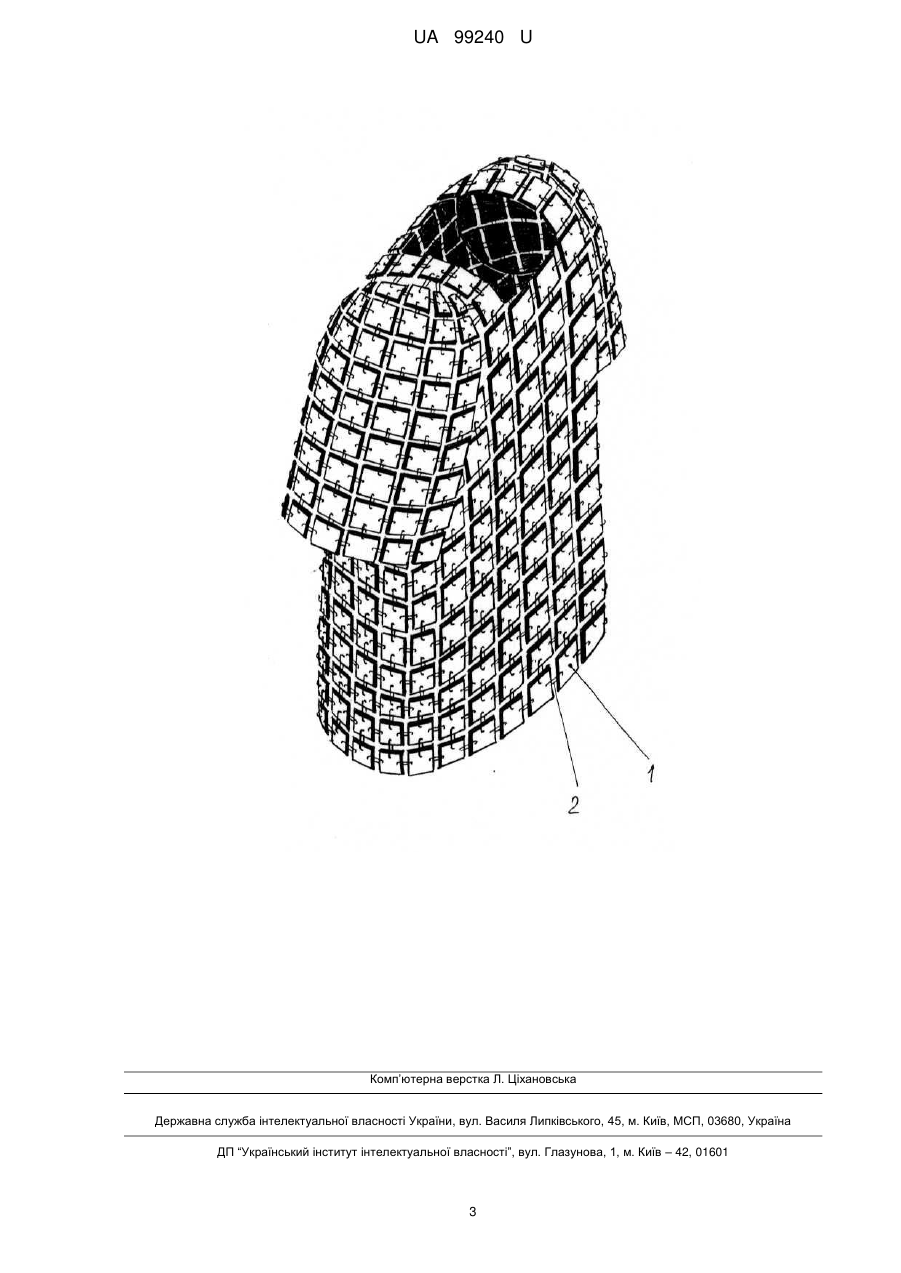

Реферат: UA 99240 U UA 99240 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до задоволення людських потреб, точніше до виробів індивідуального бронезахисту, зокрема до прихованих бронежилетів, і може бути використана у одягу для захисту тулубу місцевих мирних громадян від вражень осколками вибухівок, куль, побиття палицями, ланцюгами, битами тощо під час надзвичайних ситуацій та сутичок демонстрантів, загрози терористичних актів. Відомий бронежилет, що містить грудну і спинну секції, виконані у вигляді набору захисних елементів, кожний з яких складається з бронепластин, пакету балістичної тканини з високомодульного волокна і демпферного елемента [пат. Росії № 2172920, МПК F41H1/02, опубл. 27.08.2001 р.]. Основним недоліком відомого технічного рішення є те, що бронежилет не прилаштований для прихованого носіння. Людина, одягнута в таким бронежилет, помітна, що створює користувачі певні незручності, наприклад, лякає мешканців, створює тривожну атмосферу, а тому мирні громадяни не бажають користуватися такими захисними засобами. Цей недолік усунений у бронежилеті, що складається з передньої частини і спинки, з'єднаних між собою елементами кріплення. В передній частині бронежилету розміщені захисні елементи - перший (силовий) елемент, який виконано з 22-26 прошарків синтетичної високомодульної тканини, і другий захисний елемент, який виконано з алюмінієвого сплаву. Спинка має такі ж самі захисні елементи, як і передня частина бронежилету [пат. Росії № 2029219, МПК F41H1/02, опубл. 20.02.1995 р.]. Основним недоліком цього бронежилету є наявність жорстких захисних елементів з алюмінієвого сплаву, що приводить до появи відчуття дискомфорту у випадку тривалого прихованого носіння бронежилету, а також він є додатковим засобом, призначеним для носіння під одягом, що влітку у жаркий день призводить до перегрівання людини та, як наслідок, до теплового удару. Засоби індивідуального захисту, в тому числі і одягу у вигляді жилетів, комбінезонів із броньованими чи кулезахисними вставками і без них, відомі [наприклад, патент США № 5060314, МПК А62В17/00, F41H1/02, опубл. 29.10.1991 р.]. Основними недоліком такого захисного одягу є великі габарити, які збільшують розміри, громіздкість, що в кінцевому результаті призводить до зменшення мобільності користувача, одягненого у такий захисний одяг, складність та чисельність різноманітних елементів захисного одягу, а також агресивний зовнішній вигляд. Найбільш близьким за своєю суттю та ефекту, що досягається, і який приймається за прототип, є захисний жилет, виконаний у вигляді передньої та задньої частин з кишенями для розміщення в них додаткових жорстких (алюмінієвих) захисних пластин, переднього і заднього фартухів захисту нижньої частини тіла, коміру захисту шиї та плечей [пат. Франції № 2785671, МПК F41H1/02, опубл. 12.05.2000 р.]. Основним суттєвим недоліком відомого технічного рішення є надмірна складність виробу через наявність численних кишень, а також те, що захисні пластини мають дуже великий розмір. Враховуючи, що пластини жорсткі (металеві), вони обмежують мобільність користувача і не враховують анатомічних особливостей та розмірів його тіла. В основу корисної моделі поставлена задача створення ергономічного захисного броньованого одягу за рахунок придання гнучкості та зміни розмірів його захисних елементів шляхом використання відповідних матеріалів та зміни принципу кріплення захисних елементів. Рішення поставленої задачі досягається тим, що захисний індивідуальний засіб виконаний у вигляді кольчуги з захисними елементами, згідно з корисною моделлю, захисні елементи виконані у вигляді пластин, виготовлених із двох шарів арамідної тканини, причому зовнішній шар виконаний тканим, а внутрішній - нетканим, скріплених між собою скобами, наприклад, металевими або пластиковими. Захисні пластини можуть мати будь-яку форму та розфарбування. Саме ці перелічені ознаки є суттєвими для заявленого технічного рішення, а також необхідні і достатні для досягнення технічного результату, сформульованого у постановці задачі. Завдяки виконанню захисних елементів у вигляді пластин з двох шарів арамідної тканими кольчуга набуває протиударних властивостей. Завдяки виконанню захисних пластин невеликих розмірів та з'єднання їх між собою скобами кольчуга не втрачає ергономічних властивостей і залишається гнучкою. Завдяки виконанню захисного протиударного одягу у вигляді кольчуги, він має споживчу привабливість. Суть запропонованого технічного рішення пояснюється кресленням, на якому зображений загальний вигляд запропонованої кольчуги. Запропонована кольчуга містить захисні пластини 1, виготовлені із двох шарів арамідної тканини. Захисні пластини 1 з'єднані між собою металевими або пластиковими скобами 2. 1 UA 99240 U 5 10 15 20 Запропонованою кольчугою користуються в такий спосіб. Перед виходом на вулицю у небезпечне місце користувач надягає на себе кольчугу, бажано на футболку чи сорочку. При ударі каміння чи осколка вибухівки або гранати по кольчузі зовнішній шар тканої арамідної тканини захисних пластин 1 перешкоджає проникненню предмета, що завдав удару, перетворюючи динамічну енергію в енергію пружних деформацій волокон зовнішнього шару арамідної тканини, він поглинає і розсіює більшу частину удару. Внутрішній шар з арамідної нетканої тканини завдяки своїй ізотропності поглинає остаточну енергію ударного впливу. Зрозуміло, захисні пластини 1 можуть мати будь-яку форму та розфарбування або малюнки на кожній захисній пластині 1, що робить її вигляд сучасним та здатною задовольнити будь-який смак споживача. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - високі протиударні властивості за рахунок наявності захисних пластин; - зменшення травм тулуба за рахунок набуття кольчугою протиударних властивостей та повного захисну тіла людини; - розширення функціональних можливостей та області використання - кольчугу можна носити як звичайний, так і як захисний одяг; - високі ергономічні властивості за рахунок того, що захисні пластини мають невеликий розмір. Соціальний ефект від використання запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують за рахунок зменшення травмування мешканців міст та селищ під час надзвичайних ситуацій та військових дій, замахах терористів, сутичок демонстрантів. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 1. Кольчуга, що виготовлена з захисними елементами, яка відрізняється тим, що захисні елементи виконані у вигляді пластин, виготовлених із двох шарів арамідної тканини, причому зовнішній шар виконаний тканим, а внутрішній - нетканим, скріплених між собою скобами, наприклад, металевими або пластиковими. 2. Кольчуга за п. 1, яка відрізняється тим, що захисні пластини мають будь-яку форму. 3. Кольчуга за п. 1, яка відрізняється тим, що захисні пластини мають будь-яке розфарбування. 2 UA 99240 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
