Катетер для ін’єкції пупкової вени свіжих трупів плодів і новонароджених людини

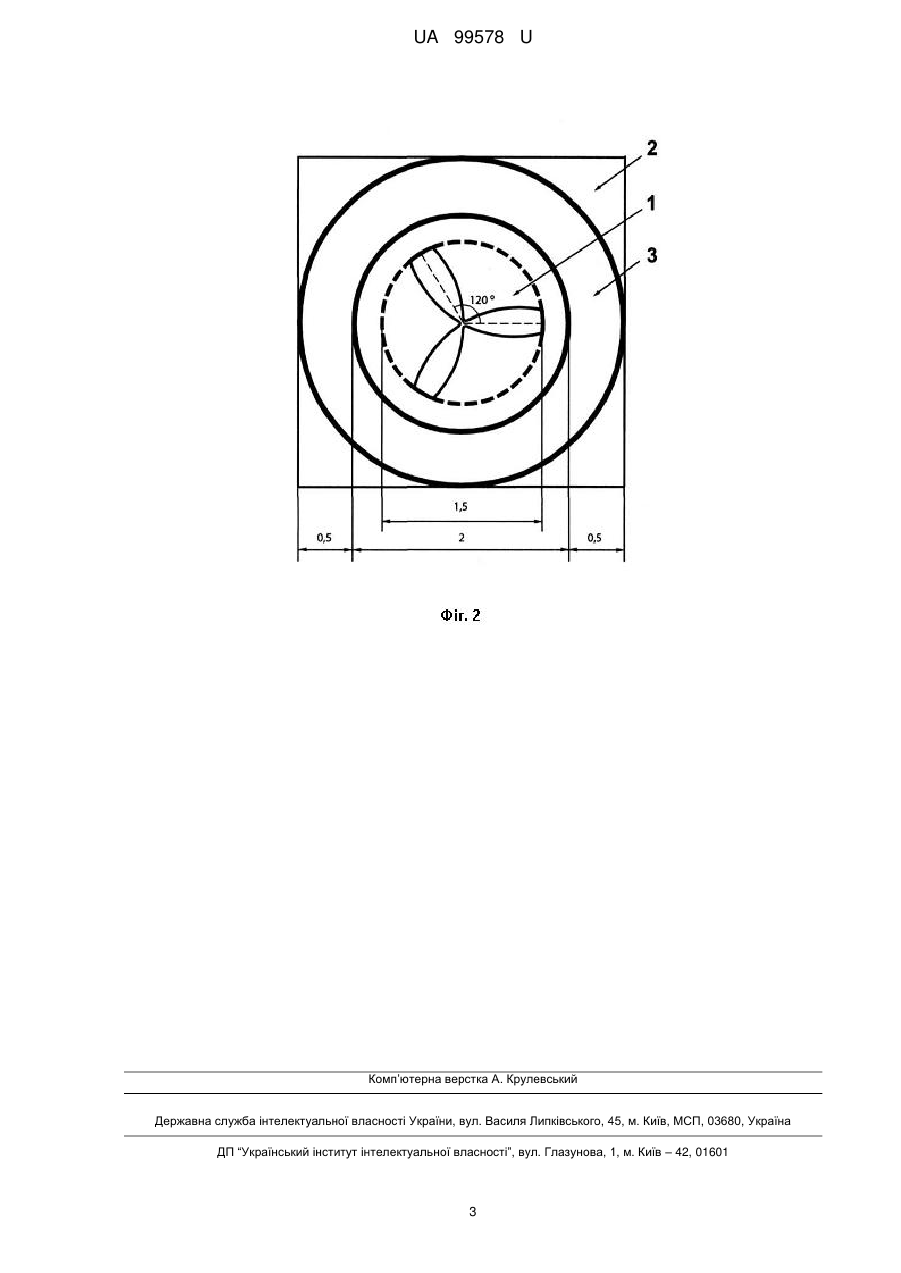

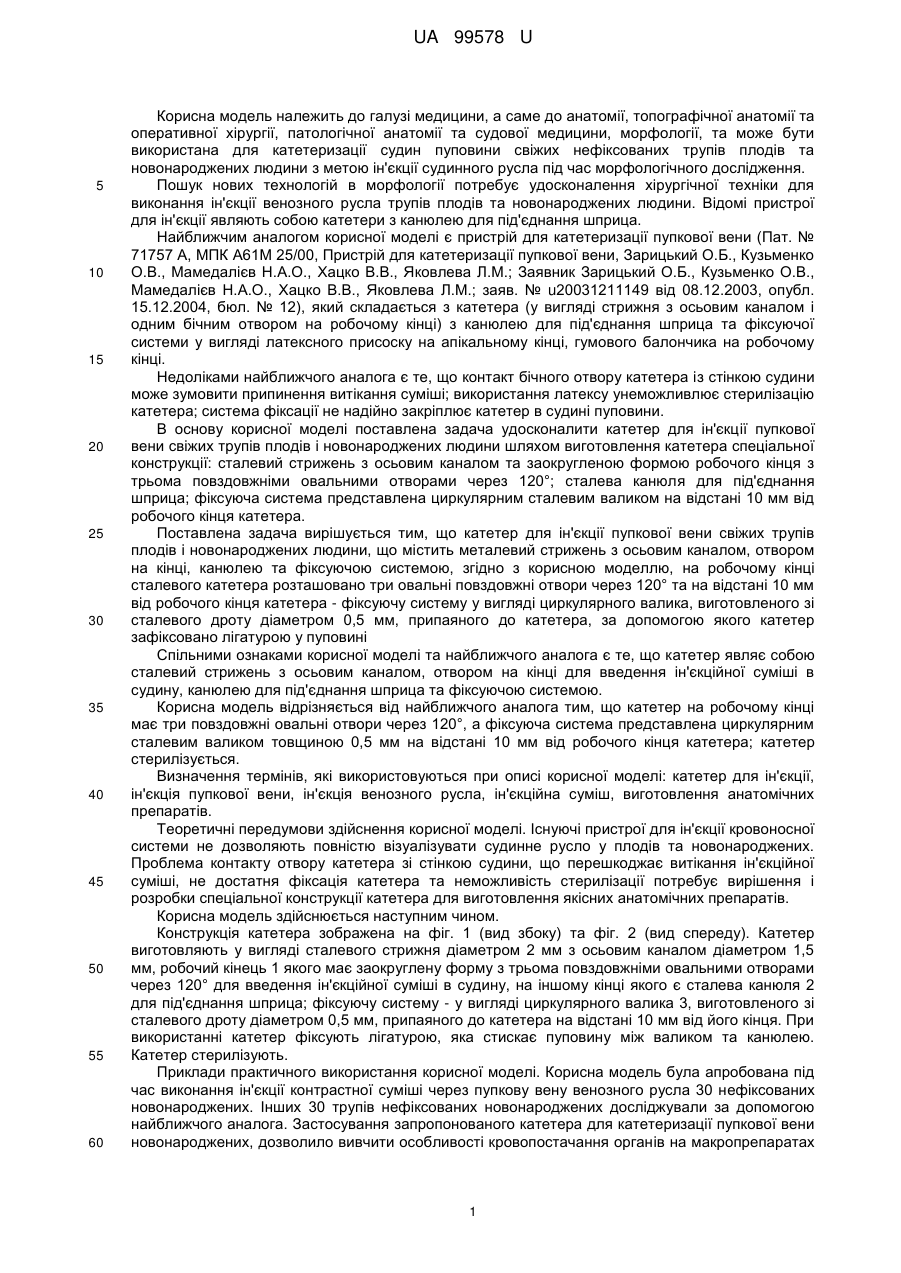

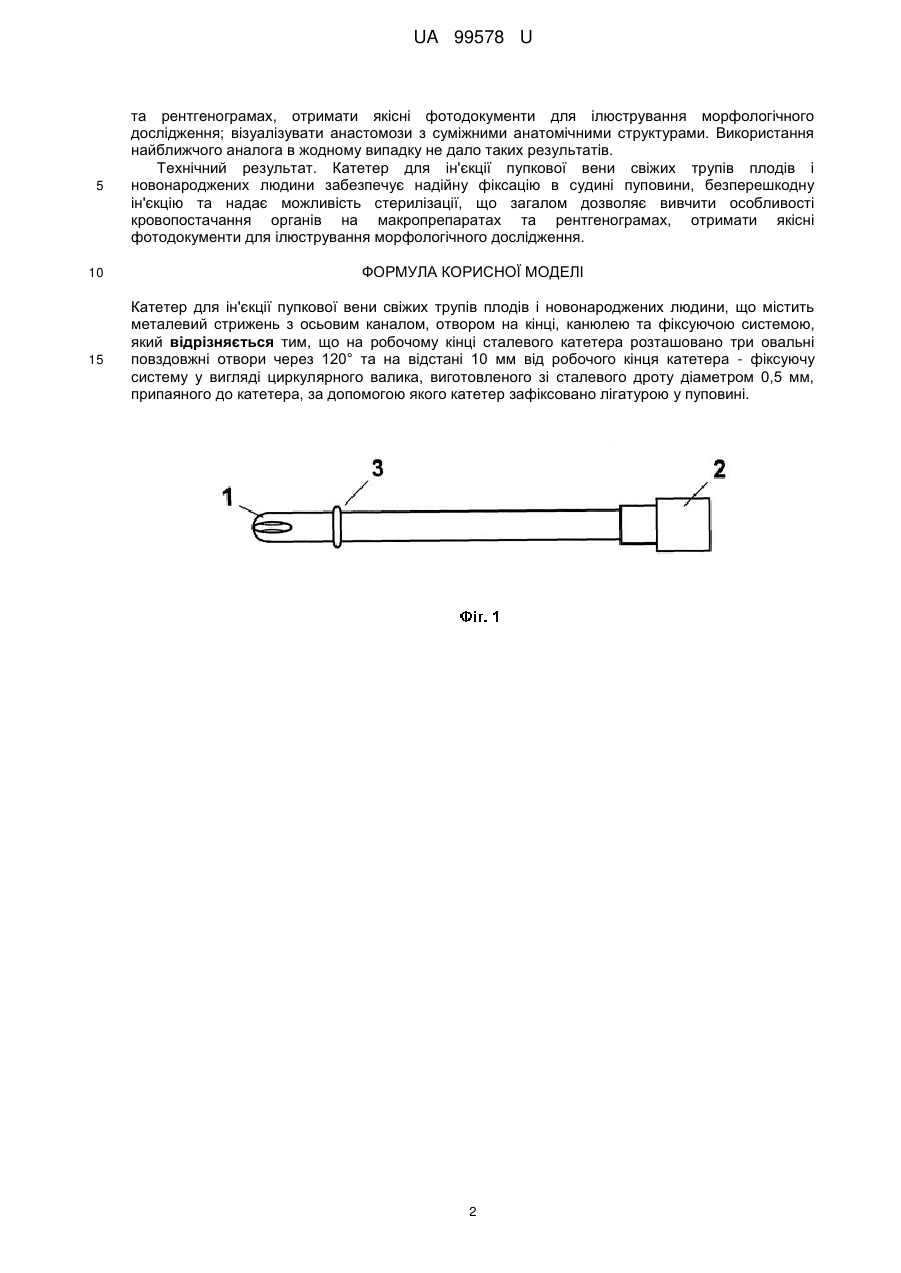

Реферат: Катетер для ін'єкції пупкової вени свіжих трупів плодів і новонароджених людини містить металевий стрижень з осьовим каналом, отвором на кінці, канюлею. На робочому кінці сталевого катетера розташовано три овальні повздовжні отвори. Фіксуюча система у вигляді циркулярного валика, виготовленого зі сталевого дроту, припаяного до катетера. . UA 99578 U (54) КАТЕТЕР ДЛЯ ІН'ЄКЦІЇ ПУПКОВОЇ ВЕНИ СВІЖИХ ТРУПІВ ПЛОДІВ І НОВОНАРОДЖЕНИХ ЛЮДИНИ UA 99578 U UA 99578 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини, а саме до анатомії, топографічної анатомії та оперативної хірургії, патологічної анатомії та судової медицини, морфології, та може бути використана для катетеризації судин пуповини свіжих нефіксованих трупів плодів та новонароджених людини з метою ін'єкції судинного русла під час морфологічного дослідження. Пошук нових технологій в морфології потребує удосконалення хірургічної техніки для виконання ін'єкції венозного русла трупів плодів та новонароджених людини. Відомі пристрої для ін'єкції являють собою катетери з канюлею для під'єднання шприца. Найближчим аналогом корисної моделі є пристрій для катетеризації пупкової вени (Пат. № 71757 А, МПК А61М 25/00, Пристрій для катетеризації пупкової вени, Зарицький О.Б., Кузьменко О.В., Мамедалієв Н.А.О., Хацко В.В., Яковлева Л.М.; Заявник Зарицький О.Б., Кузьменко О.В., Мамедалієв Н.А.О., Хацко В.В., Яковлева Л.М.; заяв. № u20031211149 від 08.12.2003, опубл. 15.12.2004, бюл. № 12), який складається з катетера (у вигляді стрижня з осьовим каналом і одним бічним отвором на робочому кінці) з канюлею для під'єднання шприца та фіксуючої системи у вигляді латексного присоску на апікальному кінці, гумового балончика на робочому кінці. Недоліками найближчого аналога є те, що контакт бічного отвору катетера із стінкою судини може зумовити припинення витікання суміші; використання латексу унеможливлює стерилізацію катетера; система фіксації не надійно закріплює катетер в судині пуповини. В основу корисної моделі поставлена задача удосконалити катетер для ін'єкції пупкової вени свіжих трупів плодів і новонароджених людини шляхом виготовлення катетера спеціальної конструкції: сталевий стрижень з осьовим каналом та заокругленою формою робочого кінця з трьома повздовжніми овальними отворами через 120°; сталева канюля для під'єднання шприца; фіксуюча система представлена циркулярним сталевим валиком на відстані 10 мм від робочого кінця катетера. Поставлена задача вирішується тим, що катетер для ін'єкції пупкової вени свіжих трупів плодів і новонароджених людини, що містить металевий стрижень з осьовим каналом, отвором на кінці, канюлею та фіксуючою системою, згідно з корисною моделлю, на робочому кінці сталевого катетера розташовано три овальні повздовжні отвори через 120° та на відстані 10 мм від робочого кінця катетера - фіксуючу систему у вигляді циркулярного валика, виготовленого зі сталевого дроту діаметром 0,5 мм, припаяного до катетера, за допомогою якого катетер зафіксовано лігатурою у пуповині Спільними ознаками корисної моделі та найближчого аналога є те, що катетер являє собою сталевий стрижень з осьовим каналом, отвором на кінці для введення ін'єкційної суміші в судину, канюлею для під'єднання шприца та фіксуючою системою. Корисна модель відрізняється від найближчого аналога тим, що катетер на робочому кінці має три повздовжні овальні отвори через 120°, а фіксуюча система представлена циркулярним сталевим валиком товщиною 0,5 мм на відстані 10 мм від робочого кінця катетера; катетер стерилізується. Визначення термінів, які використовуються при описі корисної моделі: катетер для ін'єкції, ін'єкція пупкової вени, ін'єкція венозного русла, ін'єкційна суміш, виготовлення анатомічних препаратів. Теоретичні передумови здійснення корисної моделі. Існуючі пристрої для ін'єкції кровоносної системи не дозволяють повністю візуалізувати судинне русло у плодів та новонароджених. Проблема контакту отвору катетера зі стінкою судини, що перешкоджає витікання ін'єкційної суміші, не достатня фіксація катетера та неможливість стерилізації потребує вирішення і розробки спеціальної конструкції катетера для виготовлення якісних анатомічних препаратів. Корисна модель здійснюється наступним чином. Конструкція катетера зображена на фіг. 1 (вид збоку) та фіг. 2 (вид спереду). Катетер виготовляють у вигляді сталевого стрижня діаметром 2 мм з осьовим каналом діаметром 1,5 мм, робочий кінець 1 якого має заокруглену форму з трьома повздовжніми овальними отворами через 120° для введення ін'єкційної суміші в судину, на іншому кінці якого є сталева канюля 2 для під'єднання шприца; фіксуючу систему - у вигляді циркулярного валика 3, виготовленого зі сталевого дроту діаметром 0,5 мм, припаяного до катетера на відстані 10 мм від його кінця. При використанні катетер фіксують лігатурою, яка стискає пуповину між валиком та канюлею. Катетер стерилізують. Приклади практичного використання корисної моделі. Корисна модель була апробована під час виконання ін'єкції контрастної суміші через пупкову вену венозного русла 30 нефіксованих новонароджених. Інших 30 трупів нефіксованих новонароджених досліджували за допомогою найближчого аналога. Застосування запропонованого катетера для катетеризації пупкової вени новонароджених, дозволило вивчити особливості кровопостачання органів на макропрепаратах 1 UA 99578 U 5 10 15 та рентгенограмах, отримати якісні фотодокументи для ілюстрування морфологічного дослідження; візуалізувати анастомози з суміжними анатомічними структурами. Використання найближчого аналога в жодному випадку не дало таких результатів. Технічний результат. Катетер для ін'єкції пупкової вени свіжих трупів плодів і новонароджених людини забезпечує надійну фіксацію в судині пуповини, безперешкодну ін'єкцію та надає можливість стерилізації, що загалом дозволяє вивчити особливості кровопостачання органів на макропрепаратах та рентгенограмах, отримати якісні фотодокументи для ілюстрування морфологічного дослідження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Катетер для ін'єкції пупкової вени свіжих трупів плодів і новонароджених людини, що містить металевий стрижень з осьовим каналом, отвором на кінці, канюлею та фіксуючою системою, який відрізняється тим, що на робочому кінці сталевого катетера розташовано три овальні повздовжні отвори через 120° та на відстані 10 мм від робочого кінця катетера - фіксуючу систему у вигляді циркулярного валика, виготовленого зі сталевого дроту діаметром 0,5 мм, припаяного до катетера, за допомогою якого катетер зафіксовано лігатурою у пуповині. 2 UA 99578 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
