Буй для збору даних

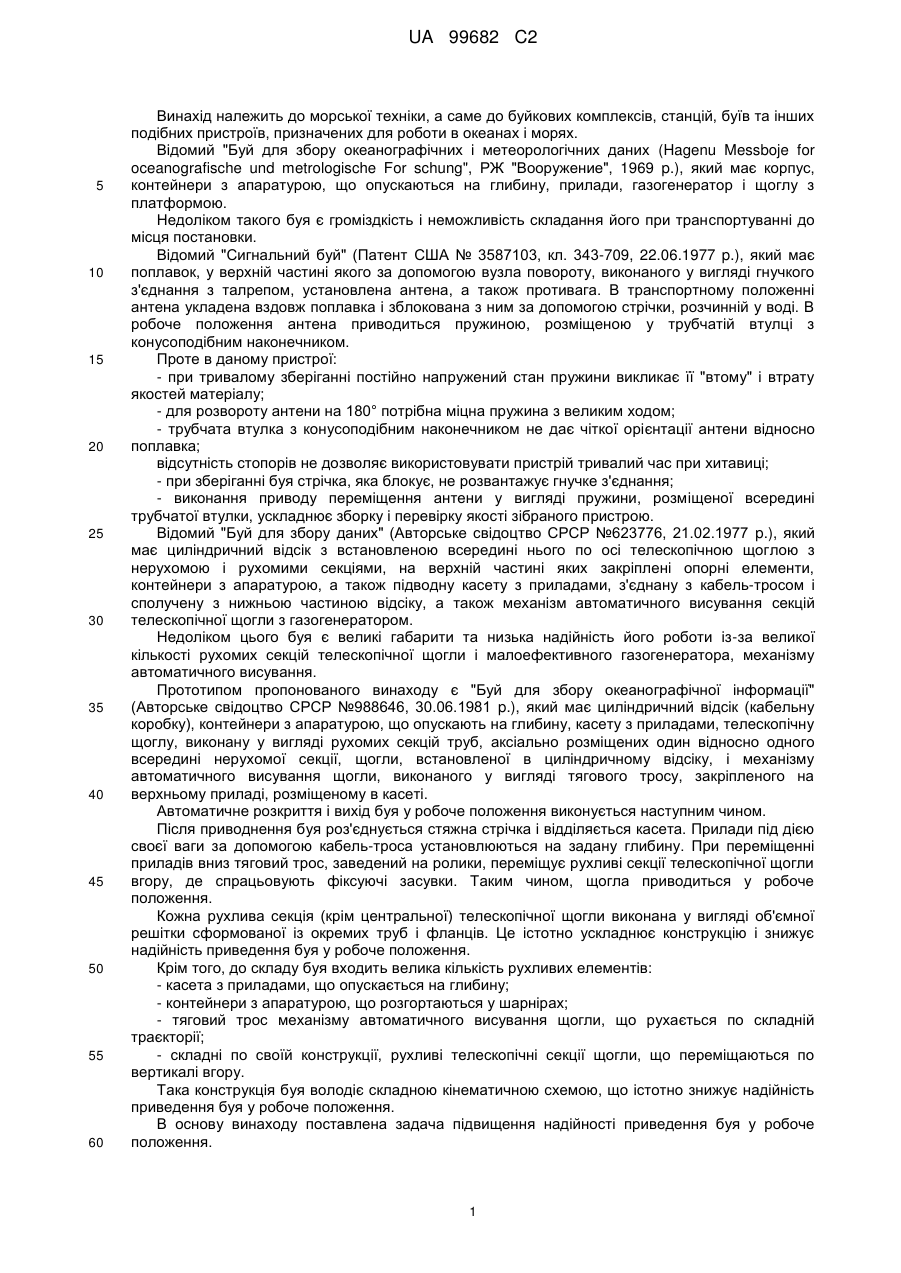

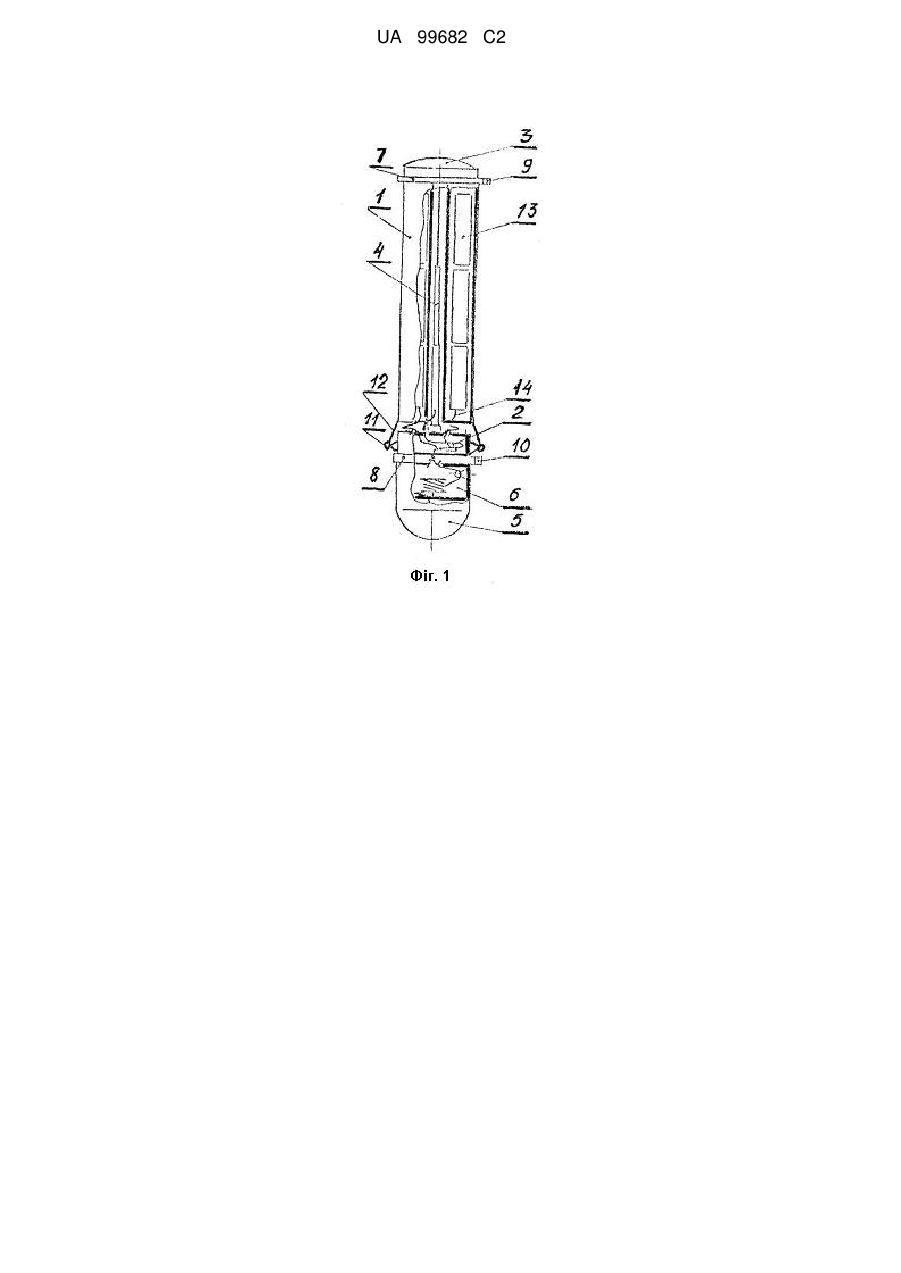

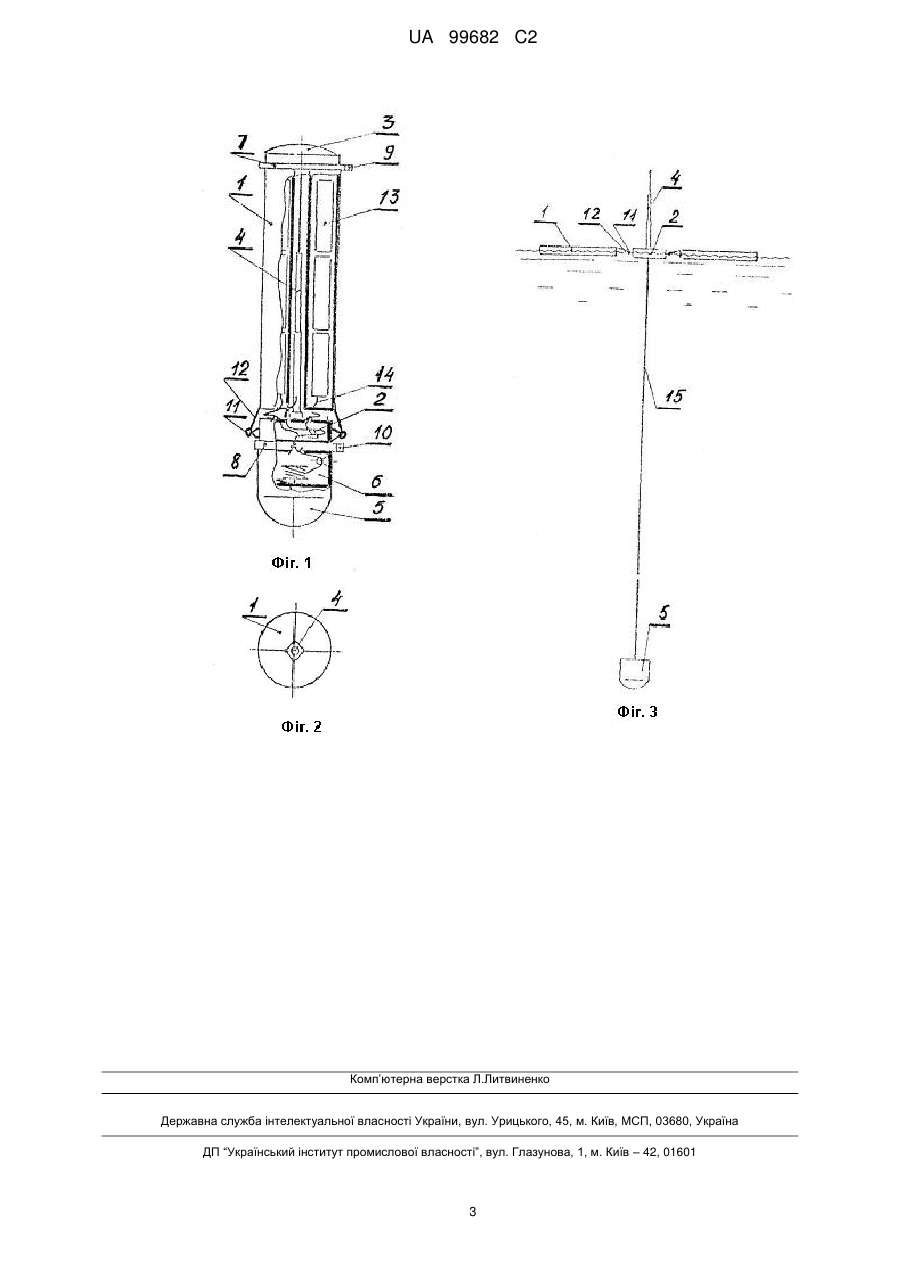

Реферат: Винахід належить до морської техніки, а саме до буйкових комплексів, станцій, буїв та інших подібних пристроїв, призначених для роботи в океанах і морях. Буй для збору даних має корпус, що включає шарнірно закріплені апаратурні контейнери, що мають позитивну плавучість, між якими розміщена антена, а також кабельну коробку, нижня частина якої з'єднана за допомогою стрічки із замком-роз'єднувачем з підводною приладною касетою. Суть винаходу полягає в тому, що апаратурний контейнер шарнірно закріплений своєю нижньою частиною на кабельній коробці, при цьому верхні частини контейнерів зафіксовані між собою за допомогою додаткової стрічки із замком-роз'єднувачем, а антена виконана у вигляді стрижня, установленого на кабельній коробці. Винахід дозволяє істотно спростити кінематичну схему буя, що підвищує надійність приведення його у робоче положення. UA 99682 C2 (12) UA 99682 C2 UA 99682 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до морської техніки, а саме до буйкових комплексів, станцій, буїв та інших подібних пристроїв, призначених для роботи в океанах і морях. Відомий "Буй для збору океанографічних і метеорологічних даних (Hagenu Messboje for oceanografische und metrologische For schung", РЖ "Вооружение", 1969 p.), який має корпус, контейнери з апаратурою, що опускаються на глибину, прилади, газогенератор і щоглу з платформою. Недоліком такого буя є громіздкість і неможливість складання його при транспортуванні до місця постановки. Відомий "Сигнальний буй" (Патент США № 3587103, кл. 343-709, 22.06.1977 p.), який має поплавок, у верхній частині якого за допомогою вузла повороту, виконаного у вигляді гнучкого з'єднання з талрепом, установлена антена, а також противага. В транспортному положенні антена укладена вздовж поплавка і зблокована з ним за допомогою стрічки, розчинній у воді. В робоче положення антена приводиться пружиною, розміщеною у трубчатій втулці з конусоподібним наконечником. Проте в даному пристрої: - при тривалому зберіганні постійно напружений стан пружини викликає її "втому" і втрату якостей матеріалу; - для розвороту антени на 180° потрібна міцна пружина з великим ходом; - трубчата втулка з конусоподібним наконечником не дає чіткої орієнтації антени відносно поплавка; відсутність стопорів не дозволяє використовувати пристрій тривалий час при хитавиці; - при зберіганні буя стрічка, яка блокує, не розвантажує гнучке з'єднання; - виконання приводу переміщення антени у вигляді пружини, розміщеної всередині трубчатої втулки, ускладнює зборку і перевірку якості зібраного пристрою. Відомий "Буй для збору даних" (Авторське свідоцтво СРСР №623776, 21.02.1977 p.), який має циліндричний відсік з встановленою всередині нього по осі телескопічною щоглою з нерухомою і рухомими секціями, на верхній частині яких закріплені опорні елементи, контейнери з апаратурою, а також підводну касету з приладами, з'єднану з кабель-тросом і сполучену з нижньою частиною відсіку, а також механізм автоматичного висування секцій телескопічної щогли з газогенератором. Недоліком цього буя є великі габарити та низька надійність його роботи із-за великої кількості рухомих секцій телескопічної щогли і малоефективного газогенератора, механізму автоматичного висування. Прототипом пропонованого винаходу є "Буй для збору океанографічної інформації" (Авторське свідоцтво СРСР №988646, 30.06.1981 p.), який має циліндричний відсік (кабельну коробку), контейнери з апаратурою, що опускають на глибину, касету з приладами, телескопічну щоглу, виконану у вигляді рухомих секцій труб, аксіально розміщених один відносно одного всередині нерухомої секції, щогли, встановленої в циліндричному відсіку, і механізму автоматичного висування щогли, виконаного у вигляді тягового тросу, закріпленого на верхньому приладі, розміщеному в касеті. Автоматичне розкриття і вихід буя у робоче положення виконується наступним чином. Після приводнення буя роз'єднується стяжна стрічка і відділяється касета. Прилади під дією своєї ваги за допомогою кабель-троса установлюються на задану глибину. При переміщенні приладів вниз тяговий трос, заведений на ролики, переміщує рухливі секції телескопічної щогли вгору, де спрацьовують фіксуючі засувки. Таким чином, щогла приводиться у робоче положення. Кожна рухлива секція (крім центральної) телескопічної щогли виконана у вигляді об'ємної решітки сформованої із окремих труб і фланців. Це істотно ускладнює конструкцію і знижує надійність приведення буя у робоче положення. Крім того, до складу буя входить велика кількість рухливих елементів: - касета з приладами, що опускається на глибину; - контейнери з апаратурою, що розгортаються у шарнірах; - тяговий трос механізму автоматичного висування щогли, що рухається по складній траєкторії; - складні по своїй конструкції, рухливі телескопічні секції щогли, що переміщаються по вертикалі вгору. Така конструкція буя володіє складною кінематичною схемою, що істотно знижує надійність приведення буя у робоче положення. В основу винаходу поставлена задача підвищення надійності приведення буя у робоче положення. 1 UA 99682 C2 5 10 15 20 25 30 35 40 45 Поставлена задача вирішується шляхом того, що буй для збору даних, який має корпус, що включає шарнірно закріплені апаратурні циліндричні контейнери, що має позитивну плавучість, між якими розміщена антена, а також кабельну коробку, нижня частина якої з'єднана за допомогою стрічки з замком-роз'єднувачем, з підводною приладовою касетою, відрізняється тим, що кожен апаратурний контейнер шарнірно закріплений своєю нижньою частиною на кабельній коробці, при цьому верхні частини апаратурних контейнерів зафіксовані між собою за допомогою додаткової стрічки з замком-роз'єднувачем, а антена виконана у вигляді стрижня, встановленого на кабельній коробці. Суть винаходу пояснюється кресленнями: - на фіг. 1 зображено пропонований буй у транспортному положенні, загальний вигляд; - на фіг.2 - те саме, вигляд зверху, без парашутної системи; - на фіг.3 - буй у робочому положенні. Буй для збору даних має плавучі апаратурні контейнери 1 модульного типу, циліндричну кабельну коробку 2, парашутну систему 3, антенно-щогловий пристрій 4, прилад 5, що опускається на глибину, з механізмом постановки 6 і стрічок 7 і 8 із замками-роз'єднувачами 9 і 10. Плавучі апаратні контейнери 1 виконані у вигляді циліндричних секторів, що компонуються у циліндр, і шарнірно скріплених на осях 11 за допомогою важелів 12 з кабельною коробкою 2, за допомогою стрічки 7 із замком-роз'єднувачем 9 прикріплено пристрій 5 з механізмом постановки 6, що спускається на глибину. В зазорі між плавучими апаратурними контейнерами 1 стаціонарно установлено антенно-щогловий пристрій 4, виконаний у вигляді стрижня. Парашутна система 3 за допомогою стрічки 8 із замком-роз'єднувачем 10 прикріплена до фланців контейнерів 1. Комунікація складових частин апаратурного комплексу 13 буя здійснюється за допомогою кабельних вводів 14 з розніманнями, введеними в кабельну коробку 2. Приведення заявленого буя у робоче положення здійснюється наступним чином. Після приводнення спрацьовують замки-роз'єднувачі 9 і 10, відстрілюються стрічки 7 і 8, відділяється парашутна система 3 і пристрій 5, що спускається на глибину, при цьому апаратурні контейнери 1 розвертаються із вертикального положення у горизонтальне, розкриваючи антенно-щогловий пристрій 4, а механізм постановки 6, витравлюючи кабель 15, приводить пристрій 5, що спускається на глибину, на заданий горизонт. В цій конструкції буя антенно-щогловий пристрій стаціонарно встановлено на кабельній коробці, чим істотно, порівняно з буєм-прототипом, спрощена кінематична схема: - підводна приладова касета вільно занурюється на заданий горизонт; - апаратурні контейнери розвертаються із вертикального положення у горизонтальне на поверхні води; - немає кінематичного з'єднання одних елементів буя з іншими. Це свідчить про істотне спрощення конструкції цього буя, а отже, про підвищення надійності переводу його із транспортного положення (мінімальні габарити) у робоче. ФОРМУЛА ВИНАХОДУ Буй для збору даних, що має корпус, що включає шарнірно закріплені апаратурні циліндричні контейнери, які мають позитивну плавучість, між якими розміщена антена, а також кабельну коробку, нижня частина якої з'єднана за допомогою стрічки із замком-роз'єднувачем з підводною приладною касетою, який відрізняється тим, що кожний апаратурний контейнер шарнірно закріплений своєю нижньою частиною на кабельній коробці, при цьому верхні частини апаратурних контейнерів зафіксовані між собою за допомогою додаткової стрічки з замкомроз'єднувачем, а антена виконана у вигляді стрижня, установленого на кабельній коробці. 2 UA 99682 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
