Реєстраційна камера для дослідження водного середовища та визначення інтенсивності поглинання o2, виділення co2, екскреції nh4+ у популяцій гідробіонтів

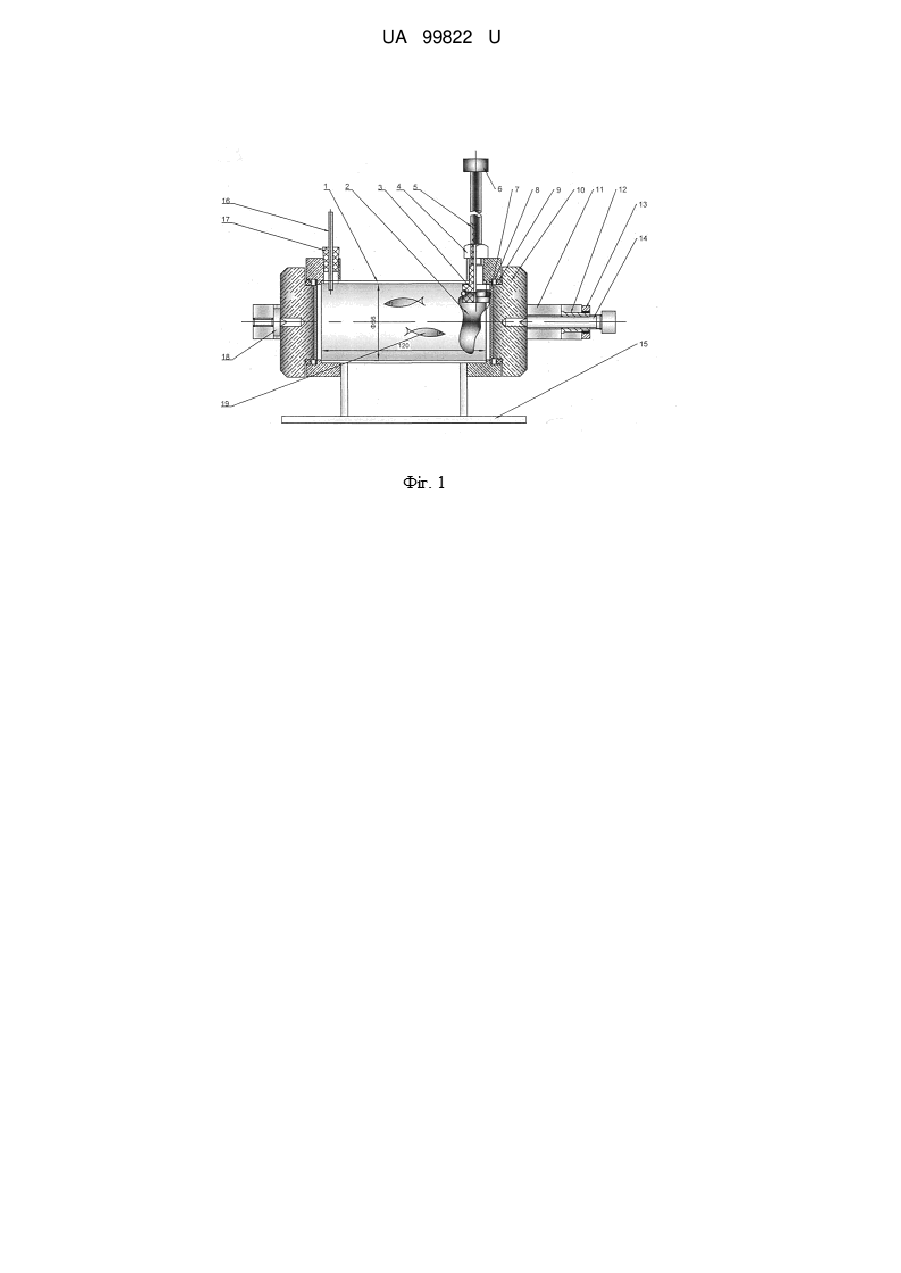

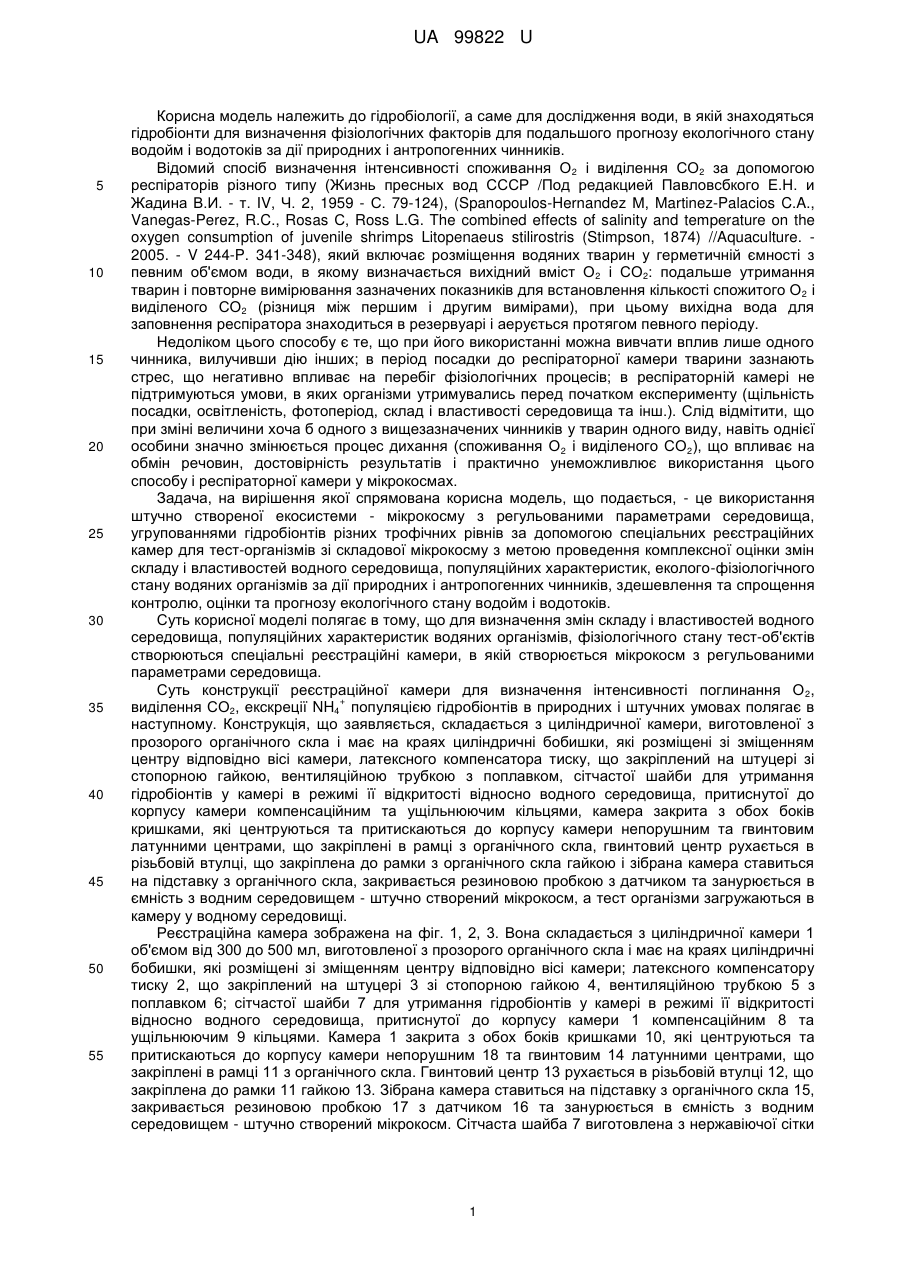

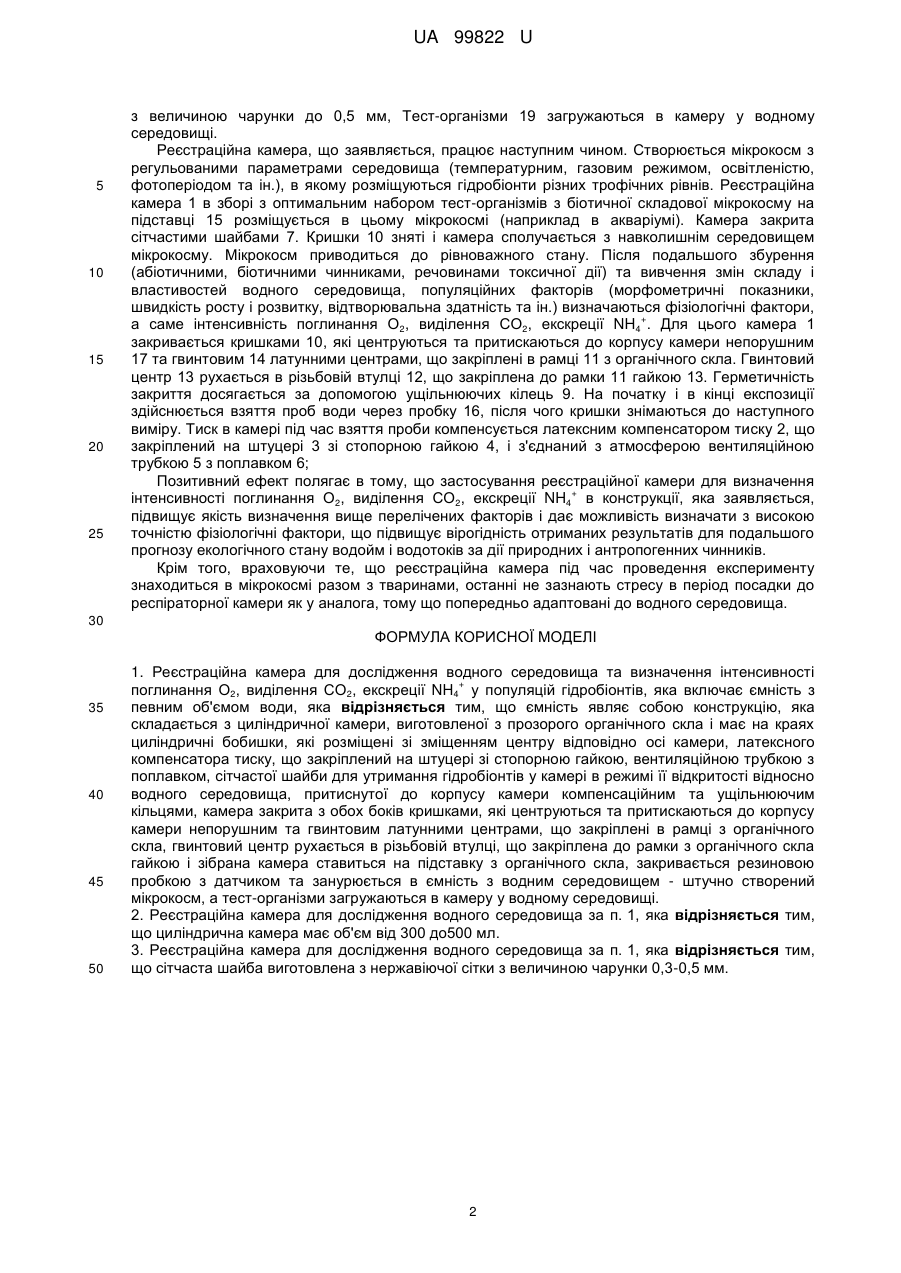

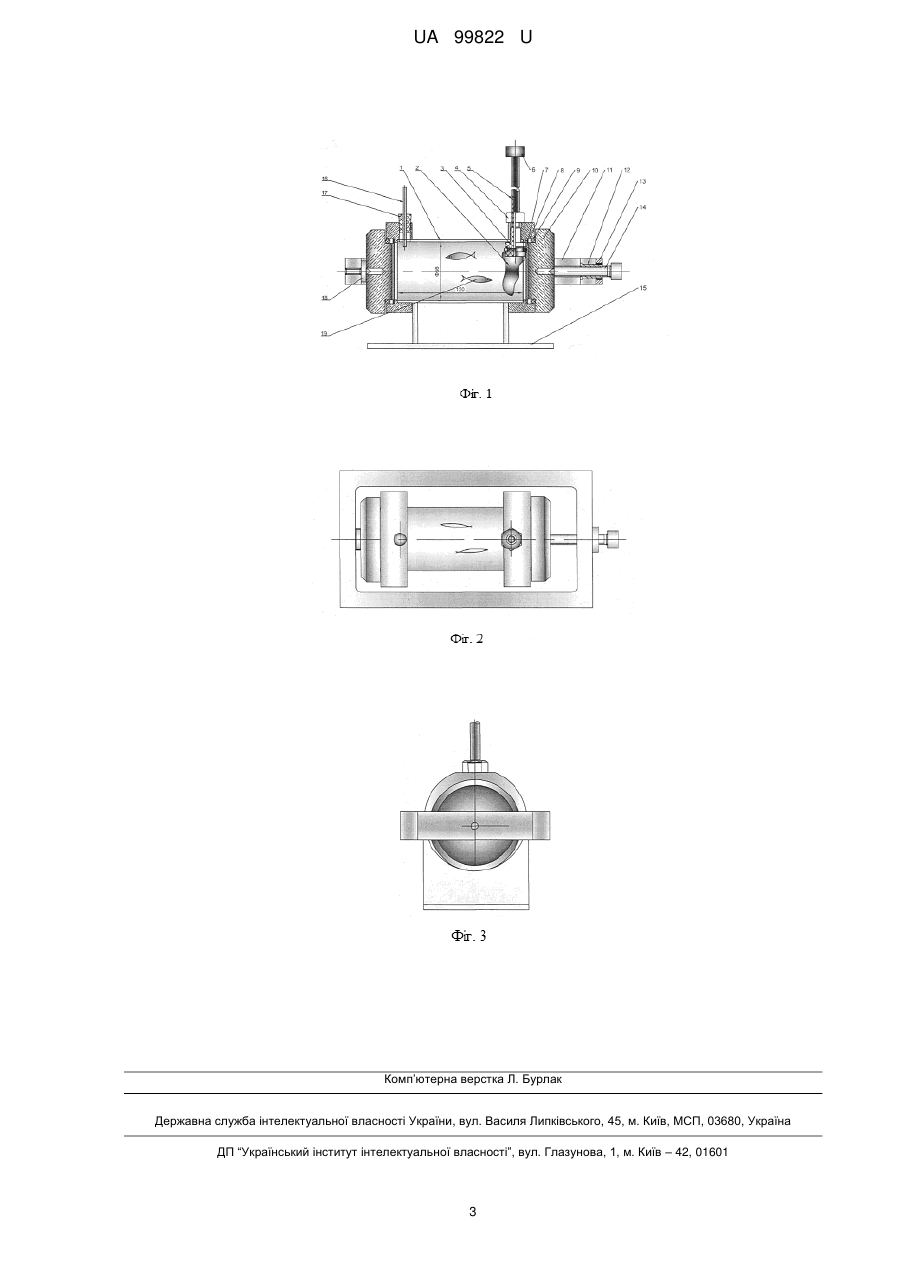

Реферат: Реєстраційна камера для дослідження водного середовища та визначення інтенсивності + поглинання О2, виділення СО2, екскреції NH4 у популяцій гідробіонтів, яка включає ємність з певним об'ємом води, причому ємність являє собою конструкцію, яка складається з циліндричної камери, виготовленої з прозорого органічного скла і має на краях циліндричні бобишки, які розміщені зі зміщенням центру відповідно осі камери, латексного компенсатора тиску, що закріплений на штуцері зі стопорною гайкою, вентиляційною трубкою з поплавком, сітчастої шайби для утримання гідробіонтів у камері в режимі її відкритості відносно водного середовища, притиснутої до корпусу камери компенсаційним та ущільнюючим кільцями, камера закрита з обох боків кришками, які центруються та притискаються до корпусу камери непорушним та гвинтовим латунними центрами, що закріплені в рамці з органічного скла, гвинтовий центр рухається в різьбовій втулці, що закріплена до рамки з органічного скла гайкою і зібрана камера ставиться на підставку з органічного скла, закривається резиновою пробкою з датчиком та занурюється в ємність з водним середовищем - штучно створений мікрокосм, а тест-організми загружаються в камеру у водному середовищі. UA 99822 U (12) UA 99822 U UA 99822 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гідробіології, а саме для дослідження води, в якій знаходяться гідробіонти для визначення фізіологічних факторів для подальшого прогнозу екологічного стану водойм і водотоків за дії природних і антропогенних чинників. Відомий спосіб визначення інтенсивності споживання О 2 і виділення СО2 за допомогою респіраторів різного типу (Жизнь пресных вод СССР /Под редакцией Павловсбкого Е.Н. и Жадина В.И. - т. IV, Ч. 2, 1959 - С. 79-124), (Spanopoulos-Hernandez М, Martinez-Palacios C.A., Vanegas-Perez, R.C., Rosas С, Ross L.G. The combined effects of salinity and temperature on the oxygen consumption of juvenile shrimps Litopenaeus stilirostris (Stimpson, 1874) //Aquaculture. 2005. - V 244-P. 341-348), який включає розміщення водяних тварин у герметичній ємності з певним об'ємом води, в якому визначається вихідний вміст О 2 і СО2: подальше утримання тварин і повторне вимірювання зазначених показників для встановлення кількості спожитого О 2 і виділеного СО2 (різниця між першим і другим вимірами), при цьому вихідна вода для заповнення респіратора знаходиться в резервуарі і аерується протягом певного періоду. Недоліком цього способу є те, що при його використанні можна вивчати вплив лише одного чинника, вилучивши дію інших; в період посадки до респіраторної камери тварини зазнають стрес, що негативно впливає на перебіг фізіологічних процесів; в респіраторній камері не підтримуються умови, в яких організми утримувались перед початком експерименту (щільність посадки, освітленість, фотоперіод, склад і властивості середовища та інш.). Слід відмітити, що при зміні величини хоча б одного з вищезазначених чинників у тварин одного виду, навіть однієї особини значно змінюється процес дихання (споживання О 2 і виділеного СО2), що впливає на обмін речовин, достовірність результатів і практично унеможливлює використання цього способу і респіраторної камери у мікрокосмах. Задача, на вирішення якої спрямована корисна модель, що подається, - це використання штучно створеної екосистеми - мікрокосму з регульованими параметрами середовища, угрупованнями гідробіонтів різних трофічних рівнів за допомогою спеціальних реєстраційних камер для тест-організмів зі складової мікрокосму з метою проведення комплексної оцінки змін складу і властивостей водного середовища, популяційних характеристик, еколого-фізіологічного стану водяних організмів за дії природних і антропогенних чинників, здешевлення та спрощення контролю, оцінки та прогнозу екологічного стану водойм і водотоків. Суть корисної моделі полягає в тому, що для визначення змін складу і властивостей водного середовища, популяційних характеристик водяних організмів, фізіологічного стану тест-об'єктів створюються спеціальні реєстраційні камери, в якій створюється мікрокосм з регульованими параметрами середовища. Суть конструкції реєстраційної камери для визначення інтенсивності поглинання О 2, + виділення СО2, екскреції NH4 популяцією гідробіонтів в природних і штучних умовах полягає в наступному. Конструкція, що заявляється, складається з циліндричної камери, виготовленої з прозорого органічного скла і має на краях циліндричні бобишки, які розміщені зі зміщенням центру відповідно вісі камери, латексного компенсатора тиску, що закріплений на штуцері зі стопорною гайкою, вентиляційною трубкою з поплавком, сітчастої шайби для утримання гідробіонтів у камері в режимі її відкритості відносно водного середовища, притиснутої до корпусу камери компенсаційним та ущільнюючим кільцями, камера закрита з обох боків кришками, які центруються та притискаються до корпусу камери непорушним та гвинтовим латунними центрами, що закріплені в рамці з органічного скла, гвинтовий центр рухається в різьбовій втулці, що закріплена до рамки з органічного скла гайкою і зібрана камера ставиться на підставку з органічного скла, закривається резиновою пробкою з датчиком та занурюється в ємність з водним середовищем - штучно створений мікрокосм, а тест організми загружаються в камеру у водному середовищі. Реєстраційна камера зображена на фіг. 1, 2, 3. Вона складається з циліндричної камери 1 об'ємом від 300 до 500 мл, виготовленої з прозорого органічного скла і має на краях циліндричні бобишки, які розміщені зі зміщенням центру відповідно вісі камери; латексного компенсатору тиску 2, що закріплений на штуцері 3 зі стопорною гайкою 4, вентиляційною трубкою 5 з поплавком 6; сітчастої шайби 7 для утримання гідробіонтів у камері в режимі її відкритості відносно водного середовища, притиснутої до корпусу камери 1 компенсаційним 8 та ущільнюючим 9 кільцями. Камера 1 закрита з обох боків кришками 10, які центруються та притискаються до корпусу камери непорушним 18 та гвинтовим 14 латунними центрами, що закріплені в рамці 11 з органічного скла. Гвинтовий центр 13 рухається в різьбовій втулці 12, що закріплена до рамки 11 гайкою 13. Зібрана камера ставиться на підставку з органічного скла 15, закривається резиновою пробкою 17 з датчиком 16 та занурюється в ємність з водним середовищем - штучно створений мікрокосм. Сітчаста шайба 7 виготовлена з нержавіючої сітки 1 UA 99822 U 5 10 15 20 25 з величиною чарунки до 0,5 мм, Тест-організми 19 загружаються в камеру у водному середовищі. Реєстраційна камера, що заявляється, працює наступним чином. Створюється мікрокосм з регульованими параметрами середовища (температурним, газовим режимом, освітленістю, фотоперіодом та ін.), в якому розміщуються гідробіонти різних трофічних рівнів. Реєстраційна камера 1 в зборі з оптимальним набором тест-організмів з біотичної складової мікрокосму на підставці 15 розміщується в цьому мікрокосмі (наприклад в акваріумі). Камера закрита сітчастими шайбами 7. Кришки 10 зняті і камера сполучається з навколишнім середовищем мікрокосму. Мікрокосм приводиться до рівноважного стану. Після подальшого збурення (абіотичними, біотичними чинниками, речовинами токсичної дії) та вивчення змін складу і властивостей водного середовища, популяційних факторів (морфометричні показники, швидкість росту і розвитку, відтворювальна здатність та ін.) визначаються фізіологічні фактори, + а саме інтенсивність поглинання О2, виділення СО2, екскреції NH4 . Для цього камера 1 закривається кришками 10, які центруються та притискаються до корпусу камери непорушним 17 та гвинтовим 14 латунними центрами, що закріплені в рамці 11 з органічного скла. Гвинтовий центр 13 рухається в різьбовій втулці 12, що закріплена до рамки 11 гайкою 13. Герметичність закриття досягається за допомогою ущільнюючих кілець 9. На початку і в кінці експозиції здійснюється взяття проб води через пробку 16, після чого кришки знімаються до наступного виміру. Тиск в камері під час взяття проби компенсується латексним компенсатором тиску 2, що закріплений на штуцері 3 зі стопорною гайкою 4, і з'єднаний з атмосферою вентиляційною трубкою 5 з поплавком 6; Позитивний ефект полягає в тому, що застосування реєстраційної камери для визначення + інтенсивності поглинання О2, виділення СО2, екскреції NH4 в конструкції, яка заявляється, підвищує якість визначення вище перелічених факторів і дає можливість визначати з високою точністю фізіологічні фактори, що підвищує вірогідність отриманих результатів для подальшого прогнозу екологічного стану водойм і водотоків за дії природних і антропогенних чинників. Крім того, враховуючи те, що реєстраційна камера під час проведення експерименту знаходиться в мікрокосмі разом з тваринами, останні не зазнають стресу в період посадки до респіраторної камери як у аналога, тому що попередньо адаптовані до водного середовища. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Реєстраційна камера для дослідження водного середовища та визначення інтенсивності + поглинання О2, виділення СО2, екскреції NH4 у популяцій гідробіонтів, яка включає ємність з певним об'ємом води, яка відрізняється тим, що ємність являє собою конструкцію, яка складається з циліндричної камери, виготовленої з прозорого органічного скла і має на краях циліндричні бобишки, які розміщені зі зміщенням центру відповідно осі камери, латексного компенсатора тиску, що закріплений на штуцері зі стопорною гайкою, вентиляційною трубкою з поплавком, сітчастої шайби для утримання гідробіонтів у камері в режимі її відкритості відносно водного середовища, притиснутої до корпусу камери компенсаційним та ущільнюючим кільцями, камера закрита з обох боків кришками, які центруються та притискаються до корпусу камери непорушним та гвинтовим латунними центрами, що закріплені в рамці з органічного скла, гвинтовий центр рухається в різьбовій втулці, що закріплена до рамки з органічного скла гайкою і зібрана камера ставиться на підставку з органічного скла, закривається резиновою пробкою з датчиком та занурюється в ємність з водним середовищем - штучно створений мікрокосм, а тест-організми загружаються в камеру у водному середовищі. 2. Реєстраційна камера для дослідження водного середовища за п. 1, яка відрізняється тим, що циліндрична камера має об'єм від 300 до500 мл. 3. Реєстраційна камера для дослідження водного середовища за п. 1, яка відрізняється тим, що сітчаста шайба виготовлена з нержавіючої сітки з величиною чарунки 0,3-0,5 мм. 2 UA 99822 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
