Ущільнення для пульверизатора, яке деформується у поздовжньому напрямку

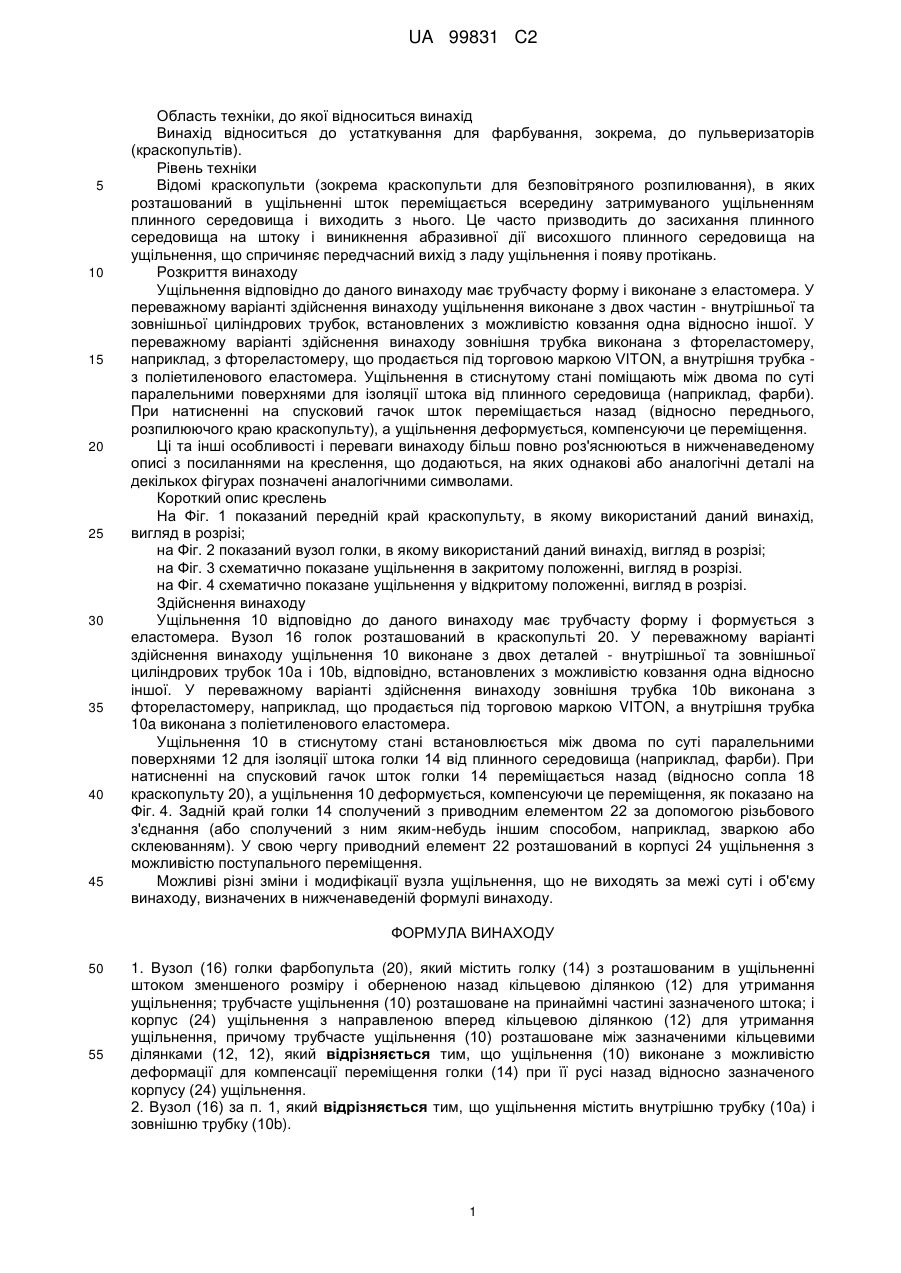

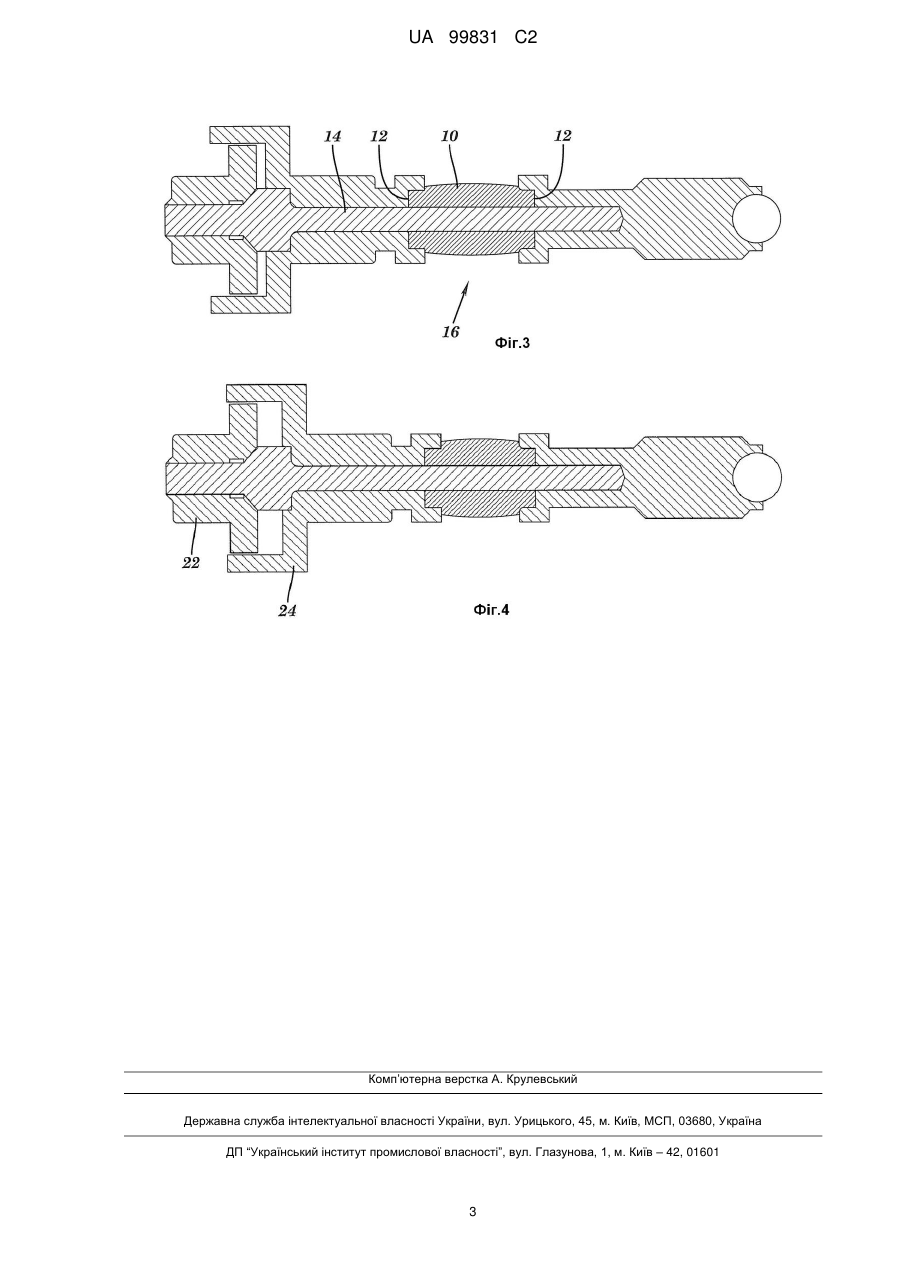

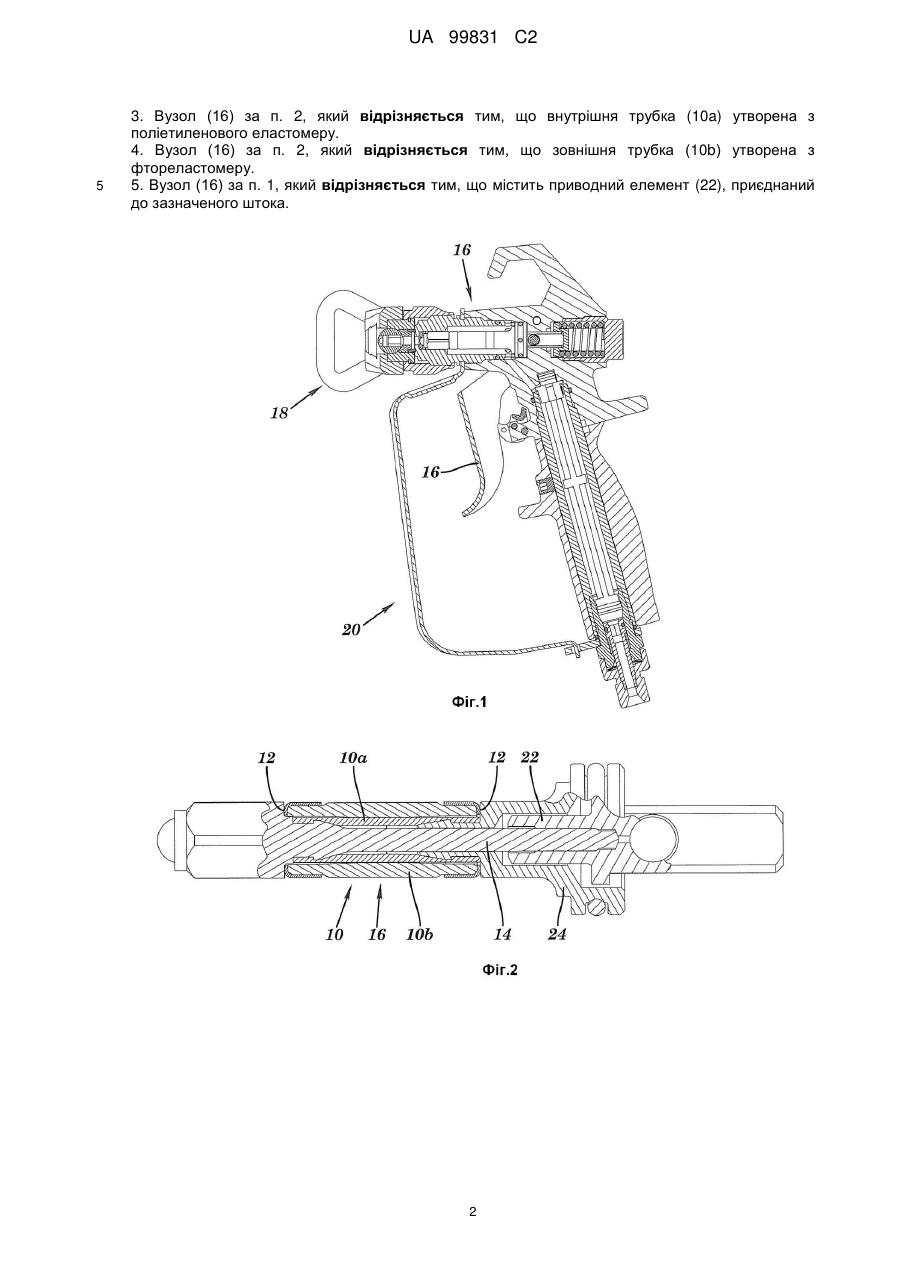

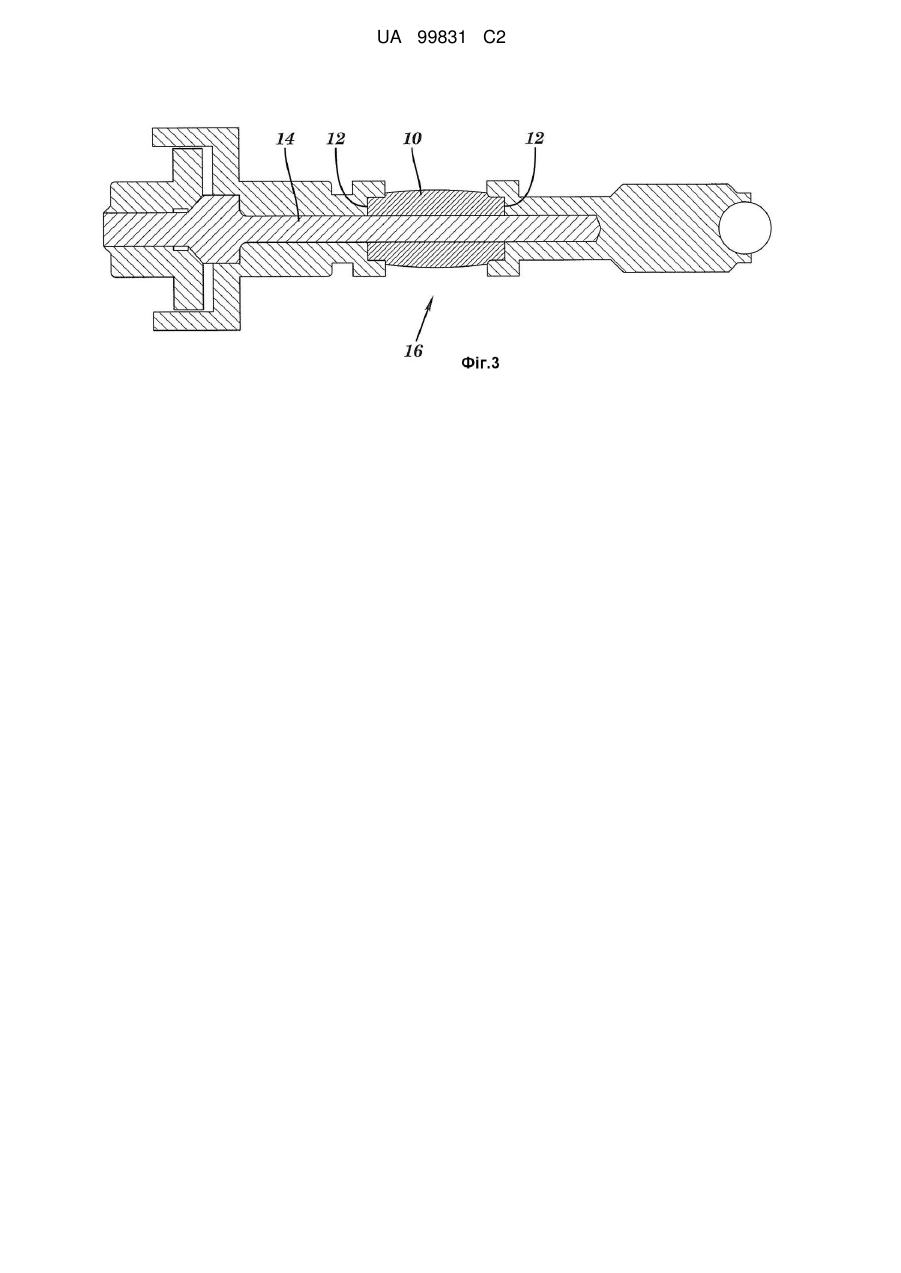

Реферат: Вузол (16) голки фарбопульта (20) містить голку (14) з розташованим в ущільненні штоком зменшеного розміру і оберненою назад кільцевою ділянкою (12) для утримання ущільнення; трубчасте ущільнення (10) розташоване на принаймні частині зазначеного штока; і корпус (24) ущільнення з направленою вперед кільцевою ділянкою (12) для утримання ущільнення, причому трубчасте ущільнення (10) розташоване між зазначеними кільцевими ділянками (12, 12). Ущільнення (10) виконане з можливістю деформації для компенсації переміщення голки (14) при її русі назад відносно зазначеного корпусу (24) ущільнення. UA 99831 C2 (12) UA 99831 C2 UA 99831 C2 5 10 15 20 25 30 35 40 45 Область техніки, до якої відноситься винахід Винахід відноситься до устаткування для фарбування, зокрема, до пульверизаторів (краскопультів). Рівень техніки Відомі краскопульти (зокрема краскопульти для безповітряного розпилювання), в яких розташований в ущільненні шток переміщається всередину затримуваного ущільненням плинного середовища і виходить з нього. Це часто призводить до засихання плинного середовища на штоку і виникнення абразивної дії висохшого плинного середовища на ущільнення, що спричиняє передчасний вихід з ладу ущільнення і появу протікань. Розкриття винаходу Ущільнення відповідно до даного винаходу має трубчасту форму і виконане з еластомера. У переважному варіанті здійснення винаходу ущільнення виконане з двох частин - внутрішньої та зовнішньої циліндрових трубок, встановлених з можливістю ковзання одна відносно іншої. У переважному варіанті здійснення винаходу зовнішня трубка виконана з фтореластомеру, наприклад, з фтореластомеру, що продається під торговою маркою VITON, а внутрішня трубка з поліетиленового еластомера. Ущільнення в стиснутому стані поміщають між двома по суті паралельними поверхнями для ізоляції штока від плинного середовища (наприклад, фарби). При натисненні на спусковий гачок шток переміщається назад (відносно переднього, розпилюючого краю краскопульту), а ущільнення деформується, компенсуючи це переміщення. Ці та інші особливості і переваги винаходу більш повно роз'яснюються в нижченаведеному описі з посиланнями на креслення, що додаються, на яких однакові або аналогічні деталі на декількох фігурах позначені аналогічними символами. Короткий опис креслень На Фіг. 1 показаний передній край краскопульту, в якому використаний даний винахід, вигляд в розрізі; на Фіг. 2 показаний вузол голки, в якому використаний даний винахід, вигляд в розрізі; на Фіг. 3 схематично показане ущільнення в закритому положенні, вигляд в розрізі. на Фіг. 4 схематично показане ущільнення у відкритому положенні, вигляд в розрізі. Здійснення винаходу Ущільнення 10 відповідно до даного винаходу має трубчасту форму і формується з еластомера. Вузол 16 голок розташований в краскопульті 20. У переважному варіанті здійснення винаходу ущільнення 10 виконане з двох деталей - внутрішньої та зовнішньої циліндрових трубок 10a і 10b, відповідно, встановлених з можливістю ковзання одна відносно іншої. У переважному варіанті здійснення винаходу зовнішня трубка 10b виконана з фтореластомеру, наприклад, що продається під торговою маркою VITON, а внутрішня трубка 10a виконана з поліетиленового еластомера. Ущільнення 10 в стиснутому стані встановлюється між двома по суті паралельними поверхнями 12 для ізоляції штока голки 14 від плинного середовища (наприклад, фарби). При натисненні на спусковий гачок шток голки 14 переміщається назад (відносно сопла 18 краскопульту 20), а ущільнення 10 деформується, компенсуючи це переміщення, як показано на Фіг. 4. Задній край голки 14 сполучений з приводним елементом 22 за допомогою різьбового з'єднання (або сполучений з ним яким-небудь іншим способом, наприклад, зваркою або склеюванням). У свою чергу приводний елемент 22 розташований в корпусі 24 ущільнення з можливістю поступального переміщення. Можливі різні зміни і модифікації вузла ущільнення, що не виходять за межі суті і об'єму винаходу, визначених в нижченаведеній формулі винаходу. ФОРМУЛА ВИНАХОДУ 50 55 1. Вузол (16) голки фарбопульта (20), який містить голку (14) з розташованим в ущільненні штоком зменшеного розміру і оберненою назад кільцевою ділянкою (12) для утримання ущільнення; трубчасте ущільнення (10) розташоване на принаймні частині зазначеного штока; і корпус (24) ущільнення з направленою вперед кільцевою ділянкою (12) для утримання ущільнення, причому трубчасте ущільнення (10) розташоване між зазначеними кільцевими ділянками (12, 12), який відрізняється тим, що ущільнення (10) виконанез можливістю деформації для компенсації переміщення голки (14) при її русі назад відносно зазначеного корпусу (24) ущільнення. 2. Вузол (16) за п. 1, який відрізняється тим, що ущільнення містить внутрішню трубку (10a) і зовнішню трубку (10b). 1 UA 99831 C2 5 3. Вузол (16) за п. 2, який відрізняється тим, що внутрішня трубка (10a) утворена з поліетиленового еластомеру. 4. Вузол (16) за п. 2, який відрізняється тим, що зовнішня трубка (10b) утворена з фтореластомеру. 5. Вузол (16) за п. 1, який відрізняється тим, що містить приводний елемент (22), приєднаний до зазначеного штока. 2 UA 99831 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
