Пастка для гризунів

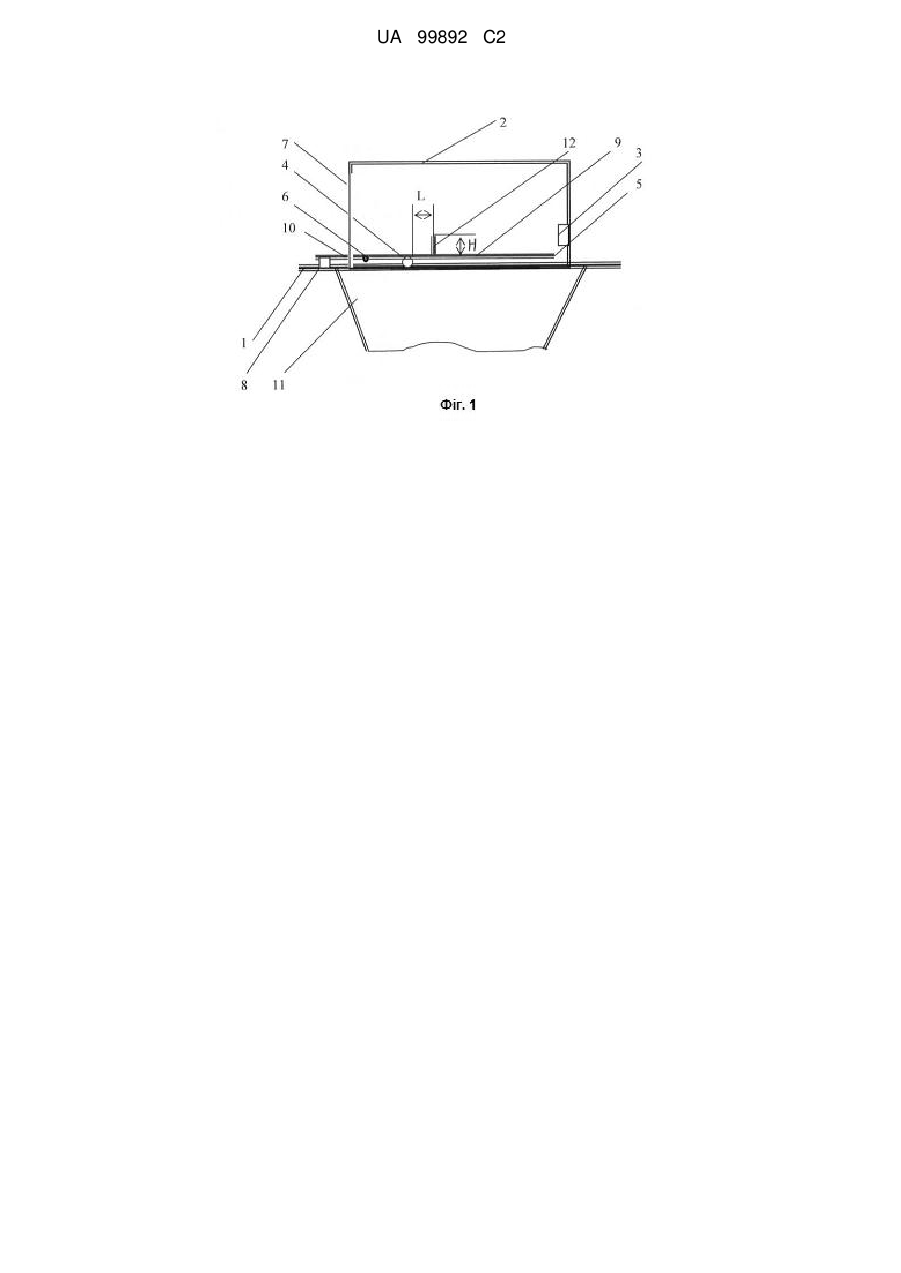

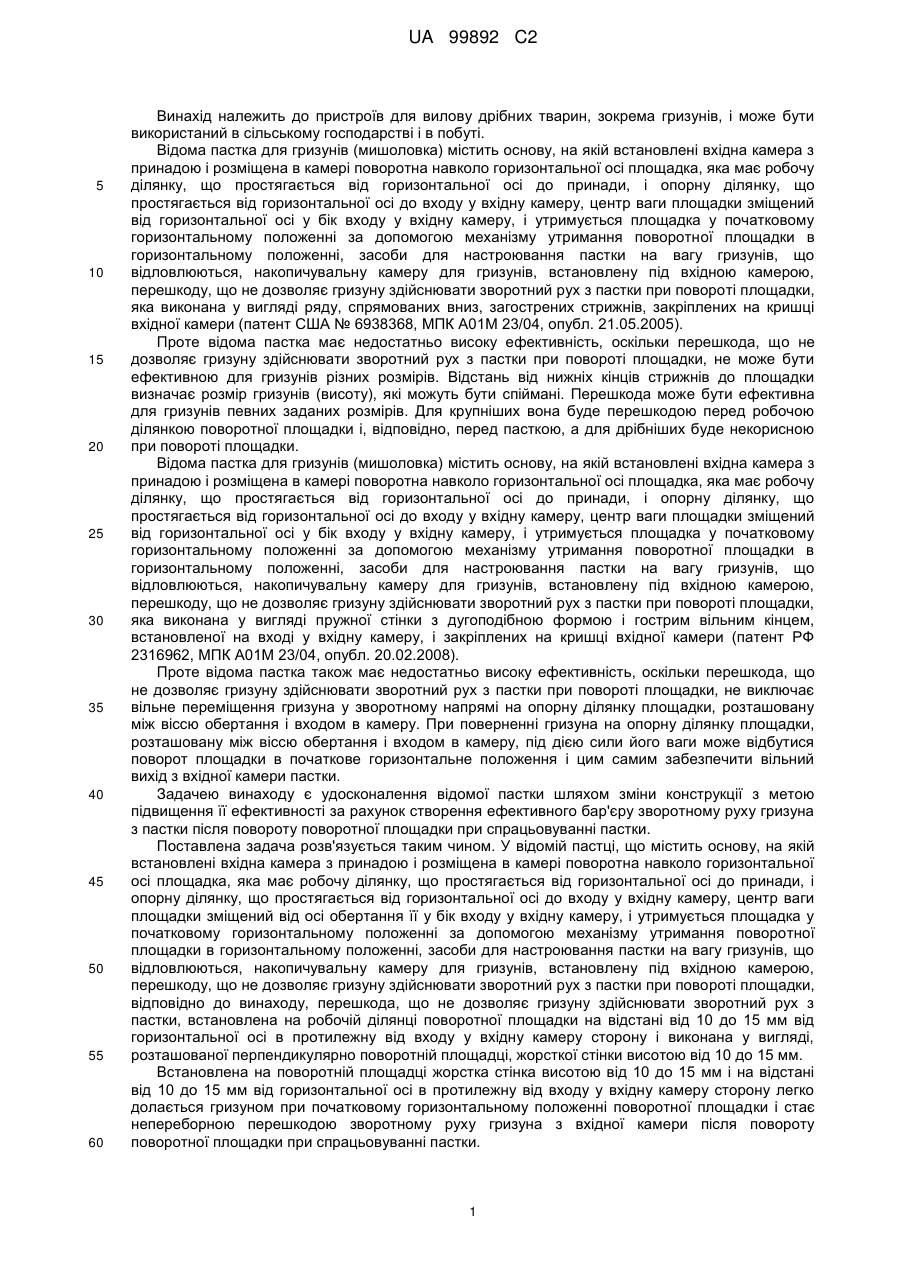

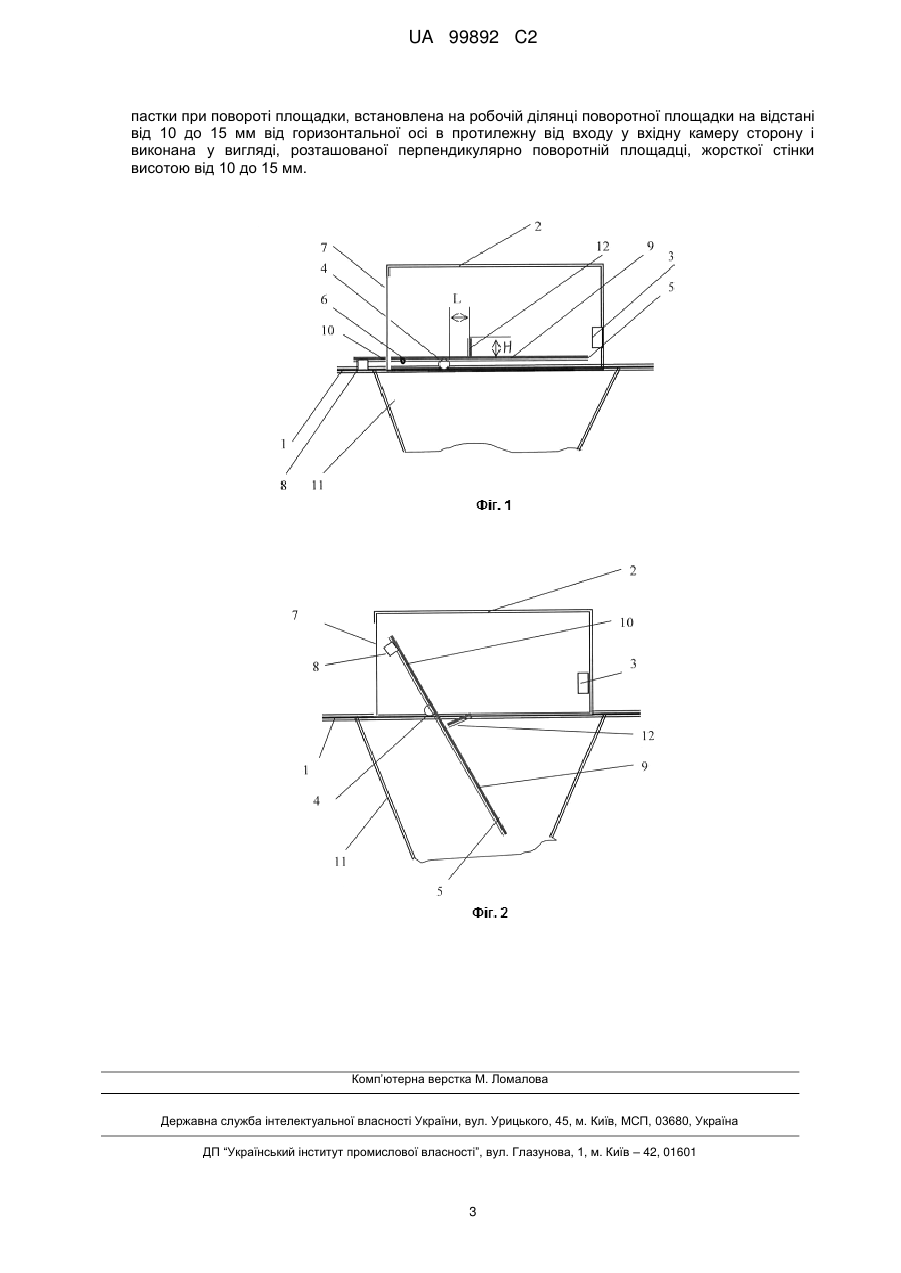

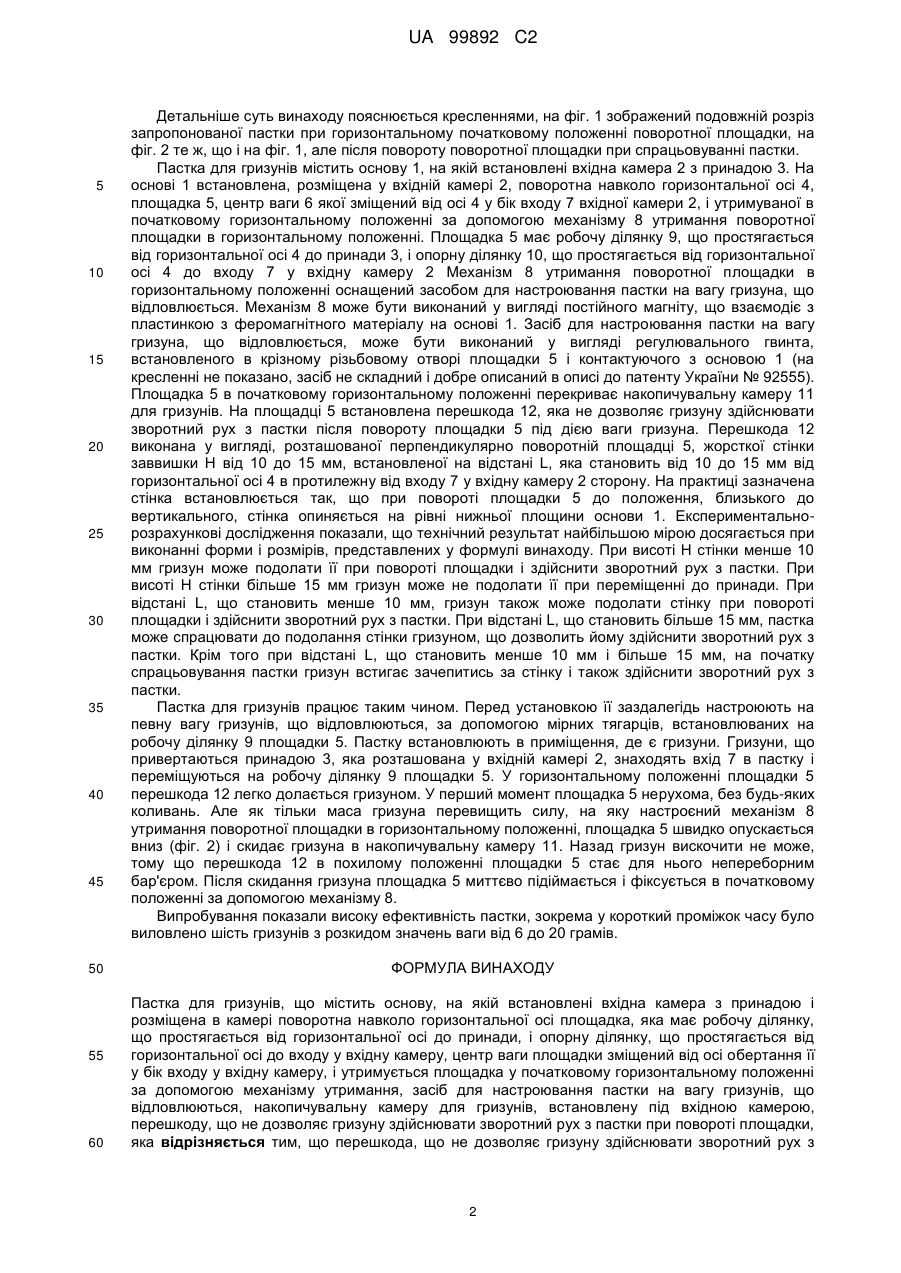

Реферат: Заявлена пастка для гризунів містить основу, на якій встановлені вхідна камера з принадою і розміщена в камері поворотна навколо горизонтальної осі площадка, яка має робочу ділянку і опорну ділянку, центр ваги площадки зміщений від осі обертання її у бік входу у вхідну камеру, і утримується площадка у початковому горизонтальному положенні за допомогою механізму утримання, засіб для настроювання пастки на вагу гризунів, що відловлюються, накопичувальну камеру для гризунів, встановлену під вхідною камерою, перешкоду, що не дозволяє гризуну здійснювати зворотний рух з пастки при повороті площадки. Перешкода, що не дозволяє гризуну здійснювати зворотний рух з пастки при повороті площадки, встановлена на робочій ділянці поворотної площадки на відповідній відстані від горизонтальної осі в протилежну від входу у вхідну камеру сторону і виконана у вигляді, розташованої перпендикулярно поворотній площадці, жорсткої стінки відповідної висоти. UA 99892 C2 (12) UA 99892 C2 UA 99892 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пристроїв для вилову дрібних тварин, зокрема гризунів, і може бути використаний в сільському господарстві і в побуті. Відома пастка для гризунів (мишоловка) містить основу, на якій встановлені вхідна камера з принадою і розміщена в камері поворотна навколо горизонтальної осі площадка, яка має робочу ділянку, що простягається від горизонтальної осі до принади, і опорну ділянку, що простягається від горизонтальної осі до входу у вхідну камеру, центр ваги площадки зміщений від горизонтальної осі у бік входу у вхідну камеру, і утримується площадка у початковому горизонтальному положенні за допомогою механізму утримання поворотної площадки в горизонтальному положенні, засоби для настроювання пастки на вагу гризунів, що відловлюються, накопичувальну камеру для гризунів, встановлену під вхідною камерою, перешкоду, що не дозволяє гризуну здійснювати зворотний рух з пастки при повороті площадки, яка виконана у вигляді ряду, спрямованих вниз, загострених стрижнів, закріплених на кришці вхідної камери (патент США № 6938368, МПК А01М 23/04, опубл. 21.05.2005). Проте відома пастка має недостатньо високу ефективність, оскільки перешкода, що не дозволяє гризуну здійснювати зворотний рух з пастки при повороті площадки, не може бути ефективною для гризунів різних розмірів. Відстань від нижніх кінців стрижнів до площадки визначає розмір гризунів (висоту), які можуть бути спіймані. Перешкода може бути ефективна для гризунів певних заданих розмірів. Для крупніших вона буде перешкодою перед робочою ділянкою поворотної площадки і, відповідно, перед пасткою, а для дрібніших буде некорисною при повороті площадки. Відома пастка для гризунів (мишоловка) містить основу, на якій встановлені вхідна камера з принадою і розміщена в камері поворотна навколо горизонтальної осі площадка, яка має робочу ділянку, що простягається від горизонтальної осі до принади, і опорну ділянку, що простягається від горизонтальної осі до входу у вхідну камеру, центр ваги площадки зміщений від горизонтальної осі у бік входу у вхідну камеру, і утримується площадка у початковому горизонтальному положенні за допомогою механізму утримання поворотної площадки в горизонтальному положенні, засоби для настроювання пастки на вагу гризунів, що відловлюються, накопичувальну камеру для гризунів, встановлену під вхідною камерою, перешкоду, що не дозволяє гризуну здійснювати зворотний рух з пастки при повороті площадки, яка виконана у вигляді пружної стінки з дугоподібною формою і гострим вільним кінцем, встановленої на вході у вхідну камеру, і закріплених на кришці вхідної камери (патент РФ 2316962, МПК А01М 23/04, опубл. 20.02.2008). Проте відома пастка також має недостатньо високу ефективність, оскільки перешкода, що не дозволяє гризуну здійснювати зворотний рух з пастки при повороті площадки, не виключає вільне переміщення гризуна у зворотному напрямі на опорну ділянку площадки, розташовану між віссю обертання і входом в камеру. При поверненні гризуна на опорну ділянку площадки, розташовану між віссю обертання і входом в камеру, під дією сили його ваги може відбутися поворот площадки в початкове горизонтальне положення і цим самим забезпечити вільний вихід з вхідної камери пастки. Задачею винаходу є удосконалення відомої пастки шляхом зміни конструкції з метою підвищення її ефективності за рахунок створення ефективного бар'єру зворотному руху гризуна з пастки після повороту поворотної площадки при спрацьовуванні пастки. Поставлена задача розв'язується таким чином. У відомій пастці, що містить основу, на якій встановлені вхідна камера з принадою і розміщена в камері поворотна навколо горизонтальної осі площадка, яка має робочу ділянку, що простягається від горизонтальної осі до принади, і опорну ділянку, що простягається від горизонтальної осі до входу у вхідну камеру, центр ваги площадки зміщений від осі обертання її у бік входу у вхідну камеру, і утримується площадка у початковому горизонтальному положенні за допомогою механізму утримання поворотної площадки в горизонтальному положенні, засоби для настроювання пастки на вагу гризунів, що відловлюються, накопичувальну камеру для гризунів, встановлену під вхідною камерою, перешкоду, що не дозволяє гризуну здійснювати зворотний рух з пастки при повороті площадки, відповідно до винаходу, перешкода, що не дозволяє гризуну здійснювати зворотний рух з пастки, встановлена на робочій ділянці поворотної площадки на відстані від 10 до 15 мм від горизонтальної осі в протилежну від входу у вхідну камеру сторону і виконана у вигляді, розташованої перпендикулярно поворотній площадці, жорсткої стінки висотою від 10 до 15 мм. Встановлена на поворотній площадці жорстка стінка висотою від 10 до 15 мм і на відстані від 10 до 15 мм від горизонтальної осі в протилежну від входу у вхідну камеру сторону легко долається гризуном при початковому горизонтальному положенні поворотної площадки і стає непереборною перешкодою зворотному руху гризуна з вхідної камери після повороту поворотної площадки при спрацьовуванні пастки. 1 UA 99892 C2 5 10 15 20 25 30 35 40 45 50 55 60 Детальніше суть винаходу пояснюється кресленнями, на фіг. 1 зображений подовжній розріз запропонованої пастки при горизонтальному початковому положенні поворотної площадки, на фіг. 2 те ж, що і на фіг. 1, але після повороту поворотної площадки при спрацьовуванні пастки. Пастка для гризунів містить основу 1, на якій встановлені вхідна камера 2 з принадою 3. На основі 1 встановлена, розміщена у вхідній камері 2, поворотна навколо горизонтальної осі 4, площадка 5, центр ваги 6 якої зміщений від осі 4 у бік входу 7 вхідної камери 2, і утримуваної в початковому горизонтальному положенні за допомогою механізму 8 утримання поворотної площадки в горизонтальному положенні. Площадка 5 має робочу ділянку 9, що простягається від горизонтальної осі 4 до принади 3, і опорну ділянку 10, що простягається від горизонтальної осі 4 до входу 7 у вхідну камеру 2 Механізм 8 утримання поворотної площадки в горизонтальному положенні оснащений засобом для настроювання пастки на вагу гризуна, що відловлюється. Механізм 8 може бути виконаний у вигляді постійного магніту, що взаємодіє з пластинкою з феромагнітного матеріалу на основі 1. Засіб для настроювання пастки на вагу гризуна, що відловлюється, може бути виконаний у вигляді регулювального гвинта, встановленого в крізному різьбовому отворі площадки 5 і контактуючого з основою 1 (на кресленні не показано, засіб не складний і добре описаний в описі до патенту України № 92555). Площадка 5 в початковому горизонтальному положенні перекриває накопичувальну камеру 11 для гризунів. На площадці 5 встановлена перешкода 12, яка не дозволяє гризуну здійснювати зворотний рух з пастки після повороту площадки 5 під дією ваги гризуна. Перешкода 12 виконана у вигляді, розташованої перпендикулярно поворотній площадці 5, жорсткої стінки заввишки Н від 10 до 15 мм, встановленої на відстані L, яка становить від 10 до 15 мм від горизонтальної осі 4 в протилежну від входу 7 у вхідну камеру 2 сторону. На практиці зазначена стінка встановлюється так, що при повороті площадки 5 до положення, близького до вертикального, стінка опиняється на рівні нижньої площини основи 1. Експериментальнорозрахункові дослідження показали, що технічний результат найбільшою мірою досягається при виконанні форми і розмірів, представлених у формулі винаходу. При висоті Н стінки менше 10 мм гризун може подолати її при повороті площадки і здійснити зворотний рух з пастки. При висоті Н стінки більше 15 мм гризун може не подолати її при переміщенні до принади. При відстані L, що становить менше 10 мм, гризун також може подолати стінку при повороті площадки і здійснити зворотний рух з пастки. При відстані L, що становить більше 15 мм, пастка може спрацювати до подолання стінки гризуном, що дозволить йому здійснити зворотний рух з пастки. Крім того при відстані L, що становить менше 10 мм і більше 15 мм, на початку спрацьовування пастки гризун встигає зачепитись за стінку і також здійснити зворотний рух з пастки. Пастка для гризунів працює таким чином. Перед установкою її заздалегідь настроюють на певну вагу гризунів, що відловлюються, за допомогою мірних тягарців, встановлюваних на робочу ділянку 9 площадки 5. Пастку встановлюють в приміщення, де є гризуни. Гризуни, що привертаються принадою 3, яка розташована у вхідній камері 2, знаходять вхід 7 в пастку і переміщуються на робочу ділянку 9 площадки 5. У горизонтальному положенні площадки 5 перешкода 12 легко долається гризуном. У перший момент площадка 5 нерухома, без будь-яких коливань. Але як тільки маса гризуна перевищить силу, на яку настроєний механізм 8 утримання поворотної площадки в горизонтальному положенні, площадка 5 швидко опускається вниз (фіг. 2) і скидає гризуна в накопичувальну камеру 11. Назад гризун вискочити не може, тому що перешкода 12 в похилому положенні площадки 5 стає для нього непереборним бар'єром. Після скидання гризуна площадка 5 миттєво підіймається і фіксується в початковому положенні за допомогою механізму 8. Випробування показали високу ефективність пастки, зокрема у короткий проміжок часу було виловлено шість гризунів з розкидом значень ваги від 6 до 20 грамів. ФОРМУЛА ВИНАХОДУ Пастка для гризунів, що містить основу, на якій встановлені вхідна камера з принадою і розміщена в камері поворотна навколо горизонтальної осі площадка, яка має робочу ділянку, що простягається від горизонтальної осі до принади, і опорну ділянку, що простягається від горизонтальної осі до входу у вхідну камеру, центр ваги площадки зміщений від осі обертання її у бік входу у вхідну камеру, і утримується площадка у початковому горизонтальному положенні за допомогою механізму утримання, засіб для настроювання пастки на вагу гризунів, що відловлюються, накопичувальну камеру для гризунів, встановлену під вхідною камерою, перешкоду, що не дозволяє гризуну здійснювати зворотний рух з пастки при повороті площадки, яка відрізняється тим, що перешкода, що не дозволяє гризуну здійснювати зворотний рух з 2 UA 99892 C2 пастки при повороті площадки, встановлена на робочій ділянці поворотної площадки на відстані від 10 до 15 мм від горизонтальної осі в протилежну від входу у вхідну камеру сторону і виконана у вигляді, розташованої перпендикулярно поворотній площадці, жорсткої стінки висотою від 10 до 15 мм. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
