Пристрій обробки інформації

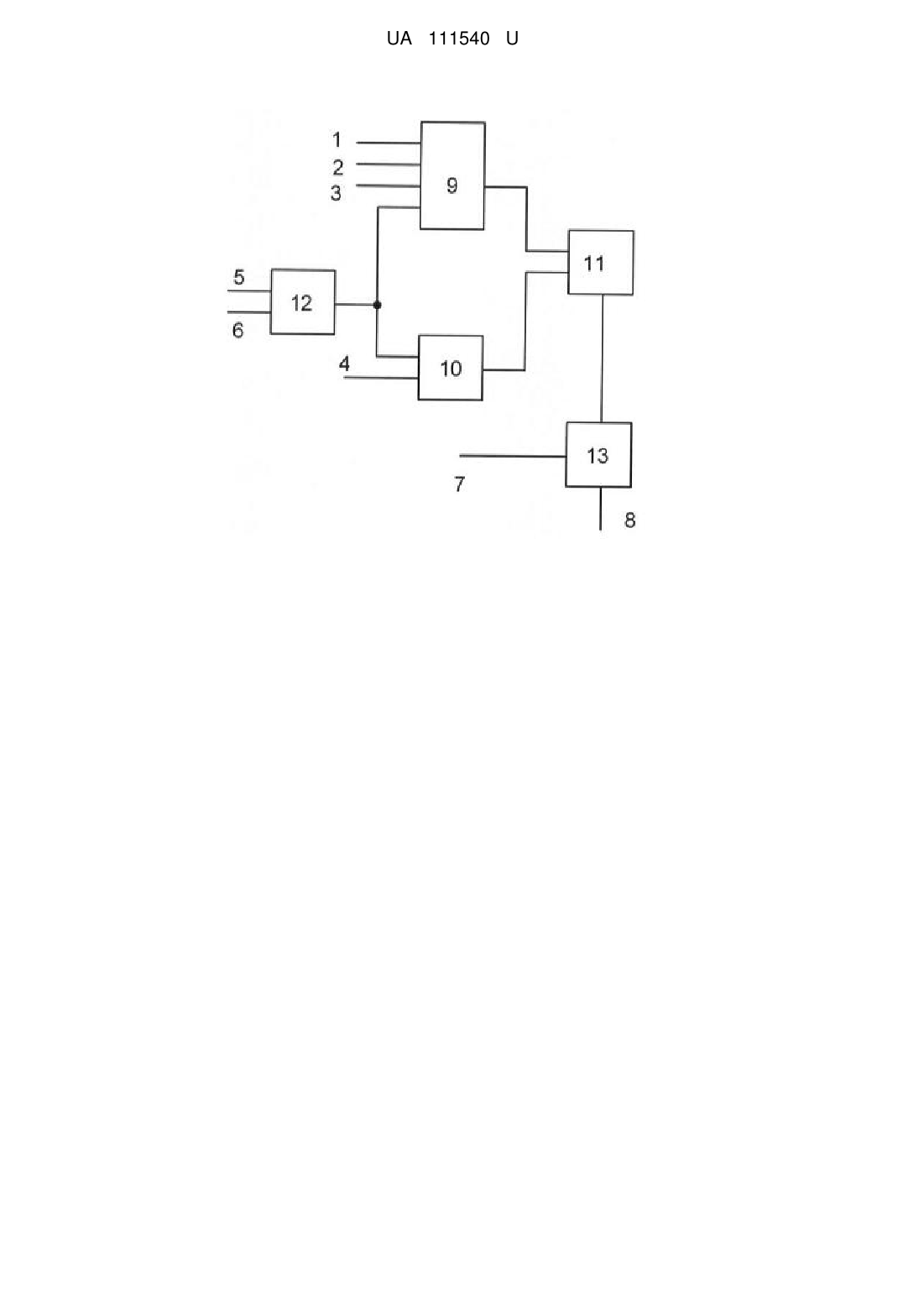

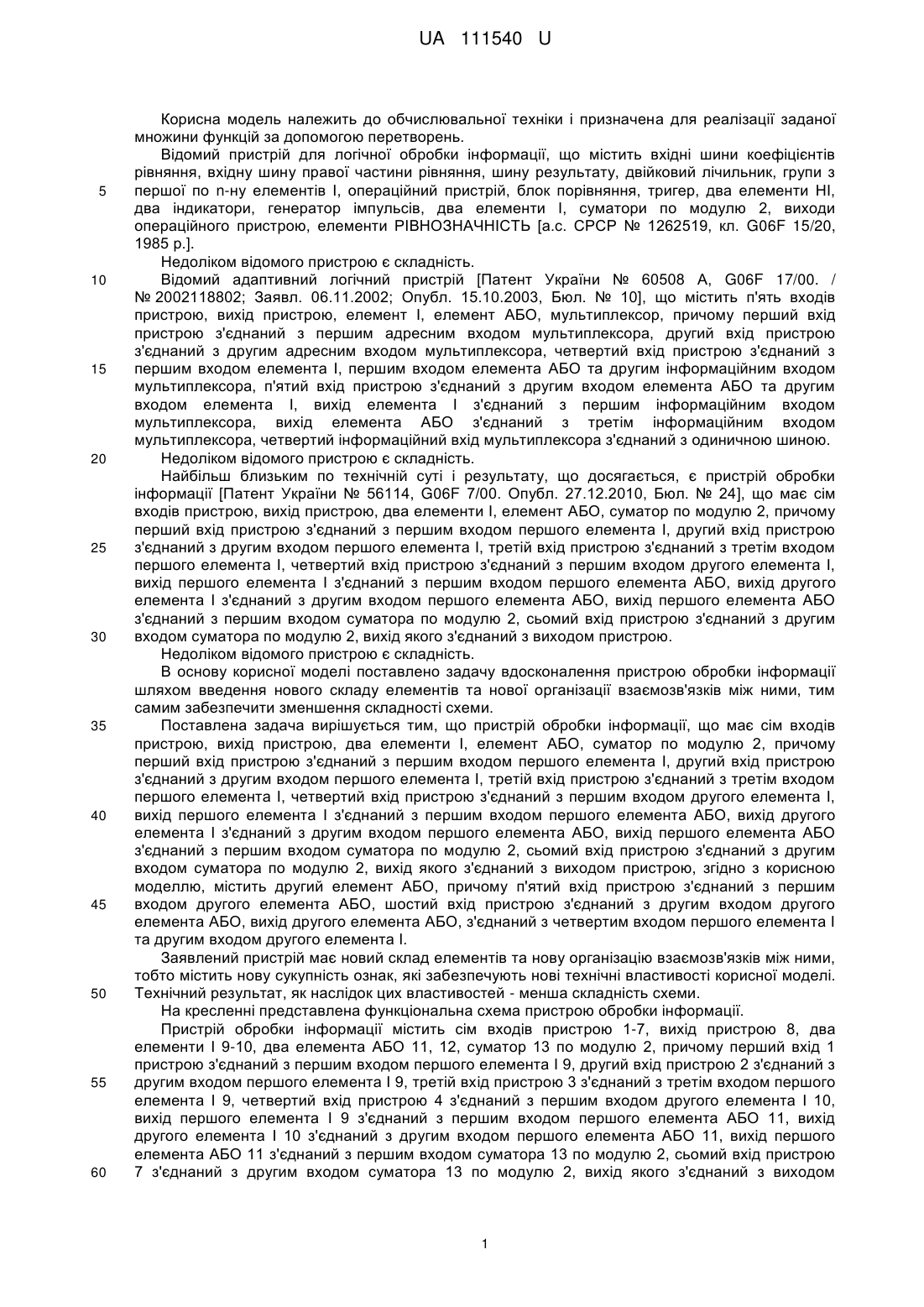

Реферат: UA 111540 U UA 111540 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки і призначена для реалізації заданої множини функцій за допомогою перетворень. Відомий пристрій для логічної обробки інформації, що містить вхідні шини коефіцієнтів рівняння, вхідну шину правої частини рівняння, шину результату, двійковий лічильник, групи з першої по n-ну елементів І, операційний пристрій, блок порівняння, тригер, два елементи НІ, два індикатори, генератор імпульсів, два елементи І, суматори по модулю 2, виходи операційного пристрою, елементи РІВНОЗНАЧНІСТЬ [а.с. СРСР № 1262519, кл. G06F 15/20, 1985 р.]. Недоліком відомого пристрою є складність. Відомий адаптивний логічний пристрій [Патент України № 60508 А, G06F 17/00. / № 2002118802; Заявл. 06.11.2002; Опубл. 15.10.2003, Бюл. № 10], що містить п'ять входів пристрою, вихід пристрою, елемент І, елемент АБО, мультиплексор, причому перший вхід пристрою з'єднаний з першим адресним входом мультиплексора, другий вхід пристрою з'єднаний з другим адресним входом мультиплексора, четвертий вхід пристрою з'єднаний з першим входом елемента І, першим входом елемента АБО та другим інформаційним входом мультиплексора, п'ятий вхід пристрою з'єднаний з другим входом елемента АБО та другим входом елемента І, вихід елемента І з'єднаний з першим інформаційним входом мультиплексора, вихід елемента АБО з'єднаний з третім інформаційним входом мультиплексора, четвертий інформаційний вхід мультиплексора з'єднаний з одиничною шиною. Недоліком відомого пристрою є складність. Найбільш близьким по технічній суті і результату, що досягається, є пристрій обробки інформації [Патент України № 56114, G06F 7/00. Опубл. 27.12.2010, Бюл. № 24], що має сім входів пристрою, вихід пристрою, два елементи І, елемент АБО, суматор по модулю 2, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід пристрою з'єднаний з другим входом першого елемента І, третій вхід пристрою з'єднаний з третім входом першого елемента І, четвертий вхід пристрою з'єднаний з першим входом другого елемента І, вихід першого елемента І з'єднаний з першим входом першого елемента АБО, вихід другого елемента І з'єднаний з другим входом першого елемента АБО, вихід першого елемента АБО з'єднаний з першим входом суматора по модулю 2, сьомий вхід пристрою з'єднаний з другим входом суматора по модулю 2, вихід якого з'єднаний з виходом пристрою. Недоліком відомого пристрою є складність. В основу корисної моделі поставлено задачу вдосконалення пристрою обробки інформації шляхом введення нового складу елементів та нової організації взаємозв'язків між ними, тим самим забезпечити зменшення складності схеми. Поставлена задача вирішується тим, що пристрій обробки інформації, що має сім входів пристрою, вихід пристрою, два елементи І, елемент АБО, суматор по модулю 2, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід пристрою з'єднаний з другим входом першого елемента І, третій вхід пристрою з'єднаний з третім входом першого елемента І, четвертий вхід пристрою з'єднаний з першим входом другого елемента І, вихід першого елемента І з'єднаний з першим входом першого елемента АБО, вихід другого елемента І з'єднаний з другим входом першого елемента АБО, вихід першого елемента АБО з'єднаний з першим входом суматора по модулю 2, сьомий вхід пристрою з'єднаний з другим входом суматора по модулю 2, вихід якого з'єднаний з виходом пристрою, згідно з корисною моделлю, містить другий елемент АБО, причому п'ятий вхід пристрою з'єднаний з першим входом другого елемента АБО, шостий вхід пристрою з'єднаний з другим входом другого елемента АБО, вихід другого елемента АБО, з'єднаний з четвертим входом першого елемента І та другим входом другого елемента І. Заявлений пристрій має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - менша складність схеми. На кресленні представлена функціональна схема пристрою обробки інформації. Пристрій обробки інформації містить сім входів пристрою 1-7, вихід пристрою 8, два елементи І 9-10, два елемента АБО 11, 12, суматор 13 по модулю 2, причому перший вхід 1 пристрою з'єднаний з першим входом першого елемента І 9, другий вхід пристрою 2 з'єднаний з другим входом першого елемента І 9, третій вхід пристрою 3 з'єднаний з третім входом першого елемента І 9, четвертий вхід пристрою 4 з'єднаний з першим входом другого елемента І 10, вихід першого елемента І 9 з'єднаний з першим входом першого елемента АБО 11, вихід другого елемента І 10 з'єднаний з другим входом першого елемента АБО 11, вихід першого елемента АБО 11 з'єднаний з першим входом суматора 13 по модулю 2, сьомий вхід пристрою 7 з'єднаний з другим входом суматора 13 по модулю 2, вихід якого з'єднаний з виходом 1 UA 111540 U 5 пристрою 8, п'ятий вхід пристрою 5 з'єднаний з першим входом другого елемента АБО 12, шостий вхід пристрою 6 з'єднаний з другим входом другого елемента АБО 12, вихід другого елемента АБО 12, з'єднаний з четвертим входом першого елемента І 9 та другим входом другого елемента І 10. Працює пристрій таким чином. У залежності від настройок пристрій реалізує відповідні типові функції для трьох змінних. Перетворення для реалізації відповідного типу наведені в таблиці перетворень. Таблиця № 1 2 3 4 5 10 Перетворення Х4=0, Х5=0, Х7=0 Х5=1, Х6=1, Х7=0 Х1=1, Х2=1, Х7=1 Х1=1, Х4=0, Х7=1 Х4=0, Х5=0, Х7=1 Вид типової функції 4 3+1 2+2 2+1+1 1+1+1+1 Заявлений пристрій має 11 входів у елементи, а прототип - 18 входів. Таким чином, заявлений пристрій реалізує всі типові функції для трьох змінних відносно Т класифікації при меншій складності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Пристрій обробки інформації, що має сім входів пристрою, вихід пристрою, два елементи І, елемент АБО, суматор по модулю 2, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід пристрою з'єднаний з другим входом першого елемента І, третій вхід пристрою з'єднаний з третім входом першого елемента І, четвертий вхід пристрою з'єднаний з першим входом другого елемента І, вихід першого елемента І з'єднаний з першим входом першого елемента АБО, вихід другого елемента І з'єднаний з другим входом першого елемента АБО, вихід першого елемента АБО з'єднаний з першим входом суматора по модулю 2, сьомий вхід пристрою з'єднаний з другим входом суматора по модулю 2, вихід якого з'єднаний з виходом пристрою, який відрізняється тим, що містить другий елемент АБО, причому п'ятий вхід пристрою з'єднаний з першим входом другого елемента АБО, шостий вхід пристрою з'єднаний з другим входом другого елемента АБО, вихід другого елемента АБО, з'єднаний з четвертим входом першого елемента І та другим входом другого елемента І. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
