Ферозондовий пристрій

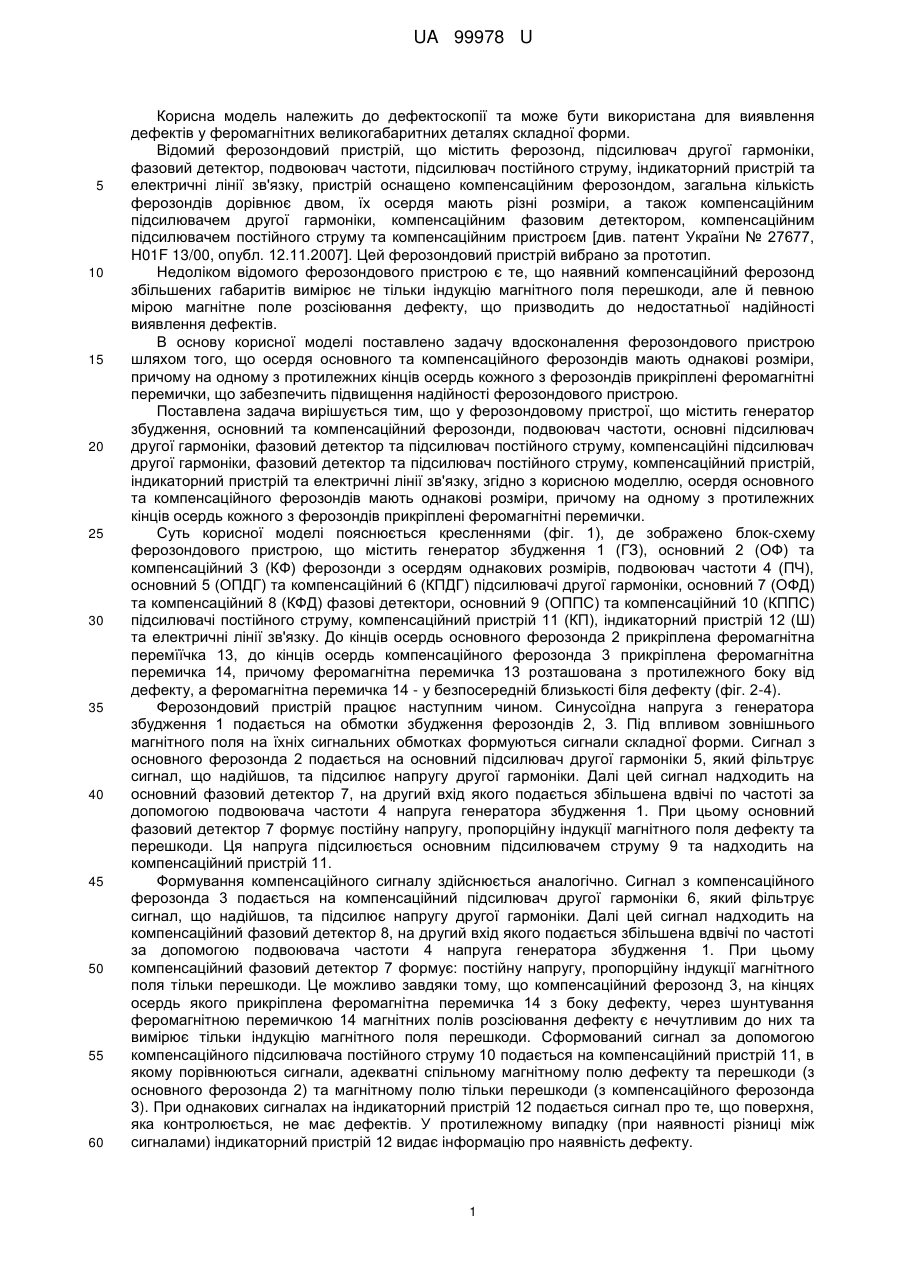

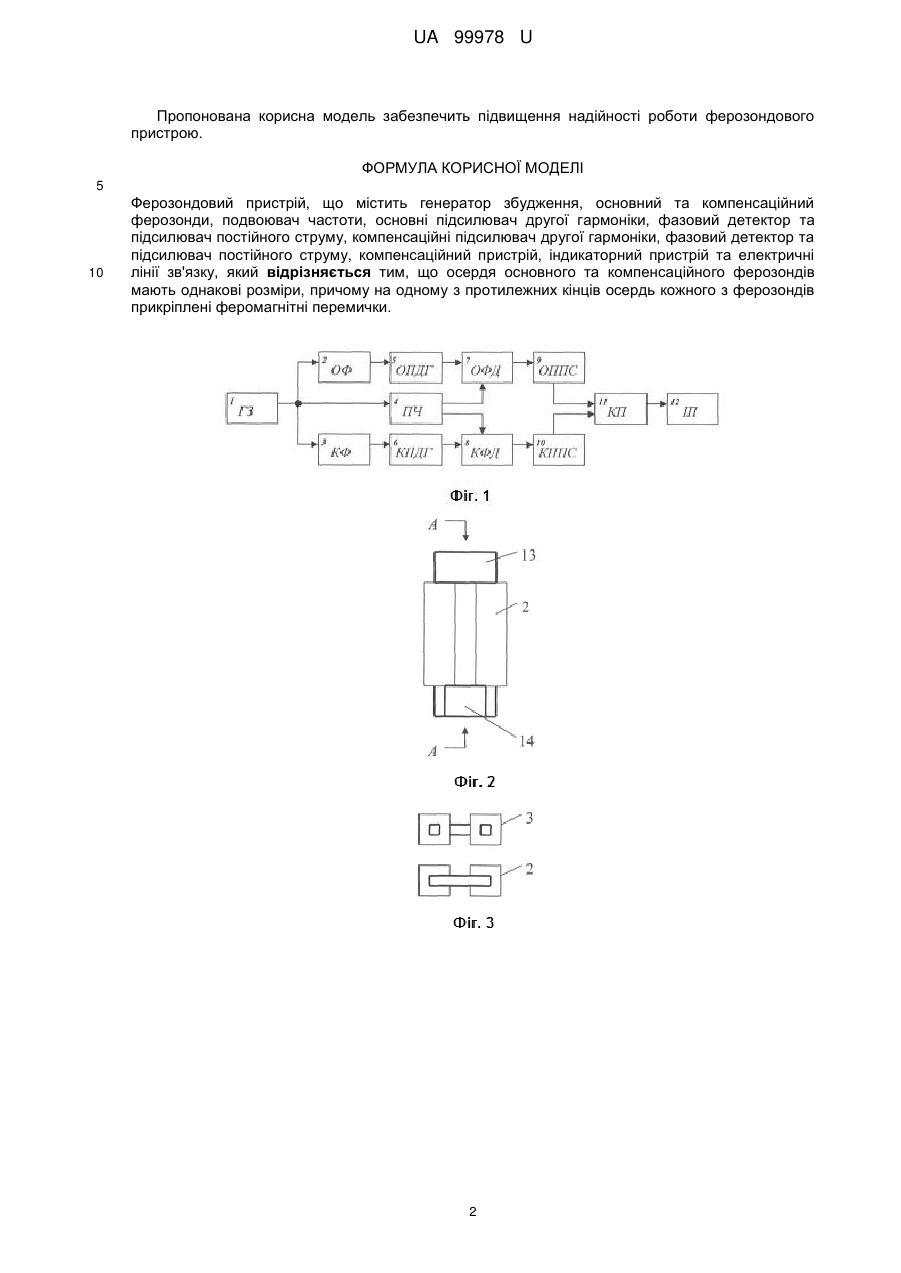

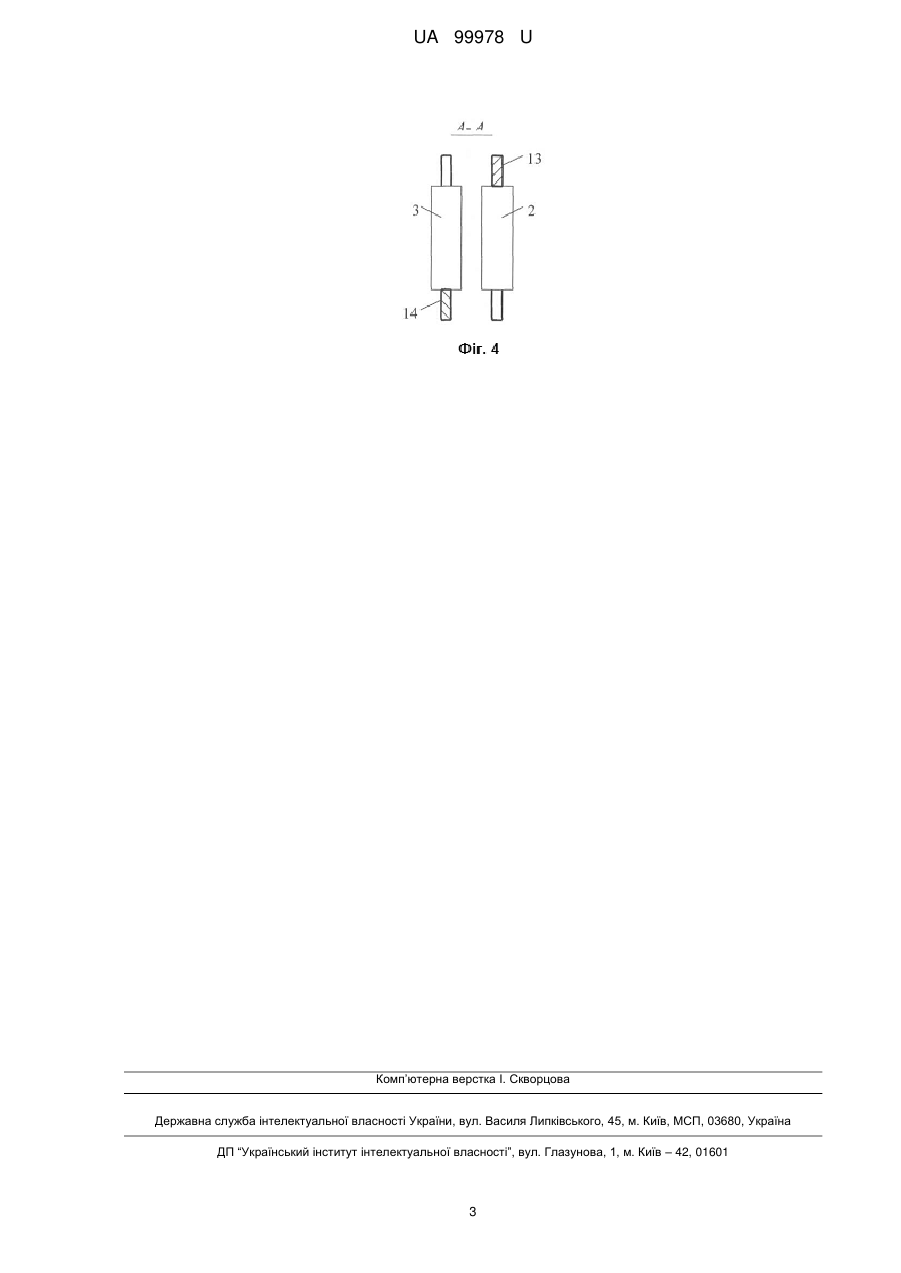

Реферат: Ферозондовий пристрій містить генератор збудження, основний та компенсаційний ферозонди, подвоювач частоти, основні підсилювач другої гармоніки, фазовий детектор та підсилювач постійного струму, компенсаційні підсилювач другої гармоніки, фазовий детектор та підсилювач постійного струму, компенсаційний пристрій, індикаторний пристрій та електричні лінії зв'язку. Осердя основного та компенсаційного ферозондів мають однакові розміри, причому на одному з протилежних кінців осердь кожного з ферозондів прикріплені феромагнітні перемички. UA 99978 U (54) ФЕРОЗОНДОВИЙ ПРИСТРІЙ UA 99978 U UA 99978 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до дефектоскопії та може бути використана для виявлення дефектів у феромагнітних великогабаритних деталях складної форми. Відомий ферозондовий пристрій, що містить ферозонд, підсилювач другої гармоніки, фазовий детектор, подвоювач частоти, підсилювач постійного струму, індикаторний пристрій та електричні лінії зв'язку, пристрій оснащено компенсаційним ферозондом, загальна кількість ферозондів дорівнює двом, їх осердя мають різні розміри, а також компенсаційним підсилювачем другої гармоніки, компенсаційним фазовим детектором, компенсаційним підсилювачем постійного струму та компенсаційним пристроєм [див. патент України № 27677, H01F 13/00, опубл. 12.11.2007]. Цей ферозондовий пристрій вибрано за прототип. Недоліком відомого ферозондового пристрою є те, що наявний компенсаційний ферозонд збільшених габаритів вимірює не тільки індукцію магнітного поля перешкоди, але й певною мірою магнітне поле розсіювання дефекту, що призводить до недостатньої надійності виявлення дефектів. В основу корисної моделі поставлено задачу вдосконалення ферозондового пристрою шляхом того, що осердя основного та компенсаційного ферозондів мають однакові розміри, причому на одному з протилежних кінців осердь кожного з ферозондів прикріплені феромагнітні перемички, що забезпечить підвищення надійності ферозондового пристрою. Поставлена задача вирішується тим, що у ферозондовому пристрої, що містить генератор збудження, основний та компенсаційний ферозонди, подвоювач частоти, основні підсилювач другої гармоніки, фазовий детектор та підсилювач постійного струму, компенсаційні підсилювач другої гармоніки, фазовий детектор та підсилювач постійного струму, компенсаційний пристрій, індикаторний пристрій та електричні лінії зв'язку, згідно з корисною моделлю, осердя основного та компенсаційного ферозондів мають однакові розміри, причому на одному з протилежних кінців осердь кожного з ферозондів прикріплені феромагнітні перемички. Суть корисної моделі пояснюється кресленнями (фіг. 1), де зображено блок-схему ферозондового пристрою, що містить генератор збудження 1 (ГЗ), основний 2 (ОФ) та компенсаційний 3 (КФ) ферозонди з осердям однакових розмірів, подвоювач частоти 4 (ПЧ), основний 5 (ОПДГ) та компенсаційний 6 (КПДГ) підсилювачі другої гармоніки, основний 7 (ОФД) та компенсаційний 8 (КФД) фазові детектори, основний 9 (ОППС) та компенсаційний 10 (КППС) підсилювачі постійного струму, компенсаційний пристрій 11 (КП), індикаторний пристрій 12 (Ш) та електричні лінії зв'язку. До кінців осердь основного ферозонда 2 прикріплена феромагнітна перемїїчка 13, до кінців осердь компенсаційного ферозонда 3 прикріплена феромагнітна перемичка 14, причому феромагнітна перемичка 13 розташована з протилежного боку від дефекту, а феромагнітна перемичка 14 - у безпосередній близькості біля дефекту (фіг. 2-4). Ферозондовий пристрій працює наступним чином. Синусоїдна напруга з генератора збудження 1 подається на обмотки збудження ферозондів 2, 3. Під впливом зовнішнього магнітного поля на їхніх сигнальних обмотках формуються сигнали складної форми. Сигнал з основного ферозонда 2 подається на основний підсилювач другої гармоніки 5, який фільтрує сигнал, що надійшов, та підсилює напругу другої гармоніки. Далі цей сигнал надходить на основний фазовий детектор 7, на другий вхід якого подається збільшена вдвічі по частоті за допомогою подвоювача частоти 4 напруга генератора збудження 1. При цьому основний фазовий детектор 7 формує постійну напругу, пропорційну індукції магнітного поля дефекту та перешкоди. Ця напруга підсилюється основним підсилювачем струму 9 та надходить на компенсаційний пристрій 11. Формування компенсаційного сигналу здійснюється аналогічно. Сигнал з компенсаційного ферозонда 3 подається на компенсаційний підсилювач другої гармоніки 6, який фільтрує сигнал, що надійшов, та підсилює напругу другої гармоніки. Далі цей сигнал надходить на компенсаційний фазовий детектор 8, на другий вхід якого подається збільшена вдвічі по частоті за допомогою подвоювача частоти 4 напруга генератора збудження 1. При цьому компенсаційний фазовий детектор 7 формує: постійну напругу, пропорційну індукції магнітного поля тільки перешкоди. Це можливо завдяки тому, що компенсаційний ферозонд 3, на кінцях осердь якого прикріплена феромагнітна перемичка 14 з боку дефекту, через шунтування феромагнітною перемичкою 14 магнітних полів розсіювання дефекту є нечутливим до них та вимірює тільки індукцію магнітного поля перешкоди. Сформований сигнал за допомогою компенсаційного підсилювача постійного струму 10 подається на компенсаційний пристрій 11, в якому порівнюються сигнали, адекватні спільному магнітному полю дефекту та перешкоди (з основного ферозонда 2) та магнітному полю тільки перешкоди (з компенсаційного ферозонда 3). При однакових сигналах на індикаторний пристрій 12 подається сигнал про те, що поверхня, яка контролюється, не має дефектів. У протилежному випадку (при наявності різниці між сигналами) індикаторний пристрій 12 видає інформацію про наявність дефекту. 1 UA 99978 U Пропонована корисна модель забезпечить підвищення надійності роботи ферозондового пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Ферозондовий пристрій, що містить генератор збудження, основний та компенсаційний ферозонди, подвоювач частоти, основні підсилювач другої гармоніки, фазовий детектор та підсилювач постійного струму, компенсаційні підсилювач другої гармоніки, фазовий детектор та підсилювач постійного струму, компенсаційний пристрій, індикаторний пристрій та електричні лінії зв'язку, який відрізняється тим, що осердя основного та компенсаційного ферозондів мають однакові розміри, причому на одному з протилежних кінців осердь кожного з ферозондів прикріплені феромагнітні перемички. 2 UA 99978 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
