Регулятор подачі палива в газотурбінний двигун
Номер патенту: 35597
Опубліковано: 25.09.2008
Автори: Бандура Іван Миколайович, Пасічник Сергій Миколайович, Чумак Тетяна Сергіївна
Формула / Реферат
Регулятор подачі палива в газотурбінний двигун, що містить відцентровий тахометр, з'єднаний з клапаном перепуску повітря, встановленим в каналі подачі тиску повітря за компресором, коректор, розділений підпружиненою мембраною на дві порожнини, трубу Вентурі, яка з'єднана з коректором, і дозуючу голку, який відрізняється тим, що в нього введені послідовно з'єднані датчик тиску, підсилюючий пристрій і електромагніт, вхід датчика тиску з'єднаний з виходом коректора, а вихід електромагніта з'єднаний з входом дозуючої голки.
Текст

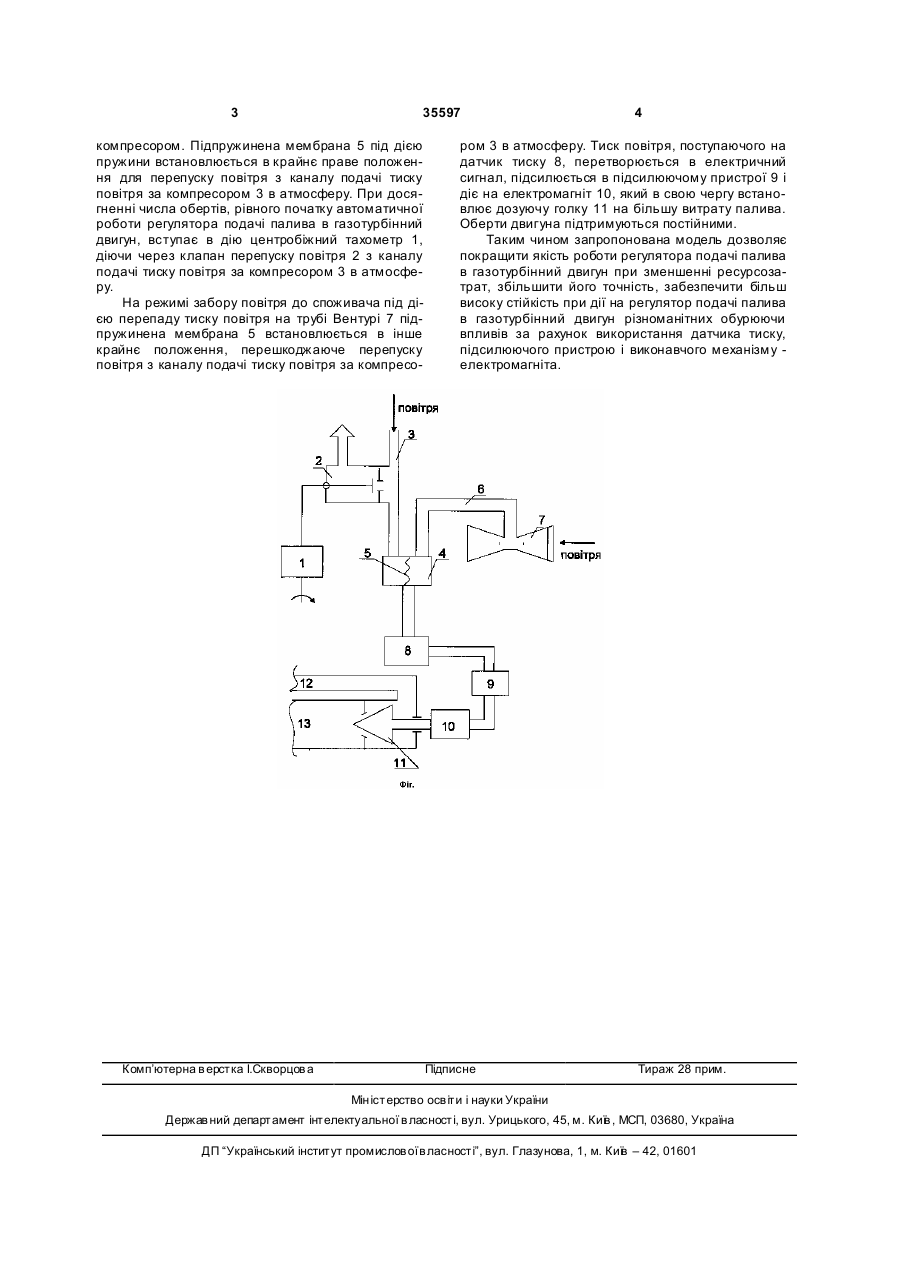

Регулятор подачі палива в газотурбінний двигун, що містить відцентровий тахометр, з'єднаний з клапаном перепуску повітря, встановленим в каналі подачі тиску повітря за компресором, коректор, розділений підпружиненою мембраною на дві порожнини, трубу Вентурі, яка з'єднана з коректором, і дозуючу голку, який відрізняється тим, що в нього введені послідовно з'єднані датчик тиску, підсилюючий пристрій і електромагніт, вхід датчика тиску з'єднаний з виходом коректора, а вихід електромагніта з'єднаний з входом дозуючої голки. (19) (21) u200805647 (22) 30.04.2008 (24) 25.09.2008 (46) 25.09.2008, Бюл.№ 18, 2008 р. (72) ПАСІЧНИК СЕРГІЙ МИКОЛАЙОВИЧ, UA, БАНДУРА ІВАН МИКОЛАЙОВИЧ, U A, ЧУ МАК ТЕТЯНА СЕРГІЇВН А, U A (73) НАЦІОН АЛЬНИЙ АЕРОКОС МІЧНИЙ УНІВЕРСИТЕТ ІМ. М.Є.ЖУКОВСЬКОГО "ХАРКІВСЬКИЙ АВІАЦІЙНИЙ ІНСТИТУТ", UA 3 35597 компресором. Підпружинена мембрана 5 під дією пружини встановлюється в крайнє праве положення для перепуску повітря з каналу подачі тиску повітря за компресором 3 в атмосферу. При досягненні числа обертів, рівного початку автоматичної роботи регулятора подачі палива в газотурбінний двигун, вступає в дію центробіжний тахометр 1, діючи через клапан перепуску повітря 2 з каналу подачі тиску повітря за компресором 3 в атмосферу. На режимі забору повітря до споживача під дією перепаду тиску повітря на трубі Вентурі 7 підпружинена мембрана 5 встановлюється в інше крайнє положення, перешкоджаюче перепуску повітря з каналу подачі тиску повітря за компресо Комп’ютерна в ерстка І.Скворцов а 4 ром 3 в атмосферу. Тиск повітря, поступаючого на датчик тиску 8, перетворюється в електричний сигнал, підсилюється в підсилюючому пристрої 9 і діє на електромагніт 10, який в свою чергу встановлює дозуючу голку 11 на більшу витрату палива. Оберти двигуна підтримуються постійними. Таким чином запропонована модель дозволяє покращити якість роботи регулятора подачі палива в газотурбінний двигун при зменшенні ресурсозатрат, збільшити його точність, забезпечити більш високу стійкість при дії на регулятор подачі палива в газотурбінний двигун різноманітних обурюючи впливів за рахунок використання датчика тиску, підсилюючого пристрою і виконавчого механізму електромагніта. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
